Краткий ответ: сначала составьте схему зон, выберите сетевое или низковольтное питание и определите маршруты кабелей. После этого подбирают светильники, подходящий для способа прокладки кабель, защитные трубы и вводы, аппараты защиты, соединительные узлы и устройства управления. Сечение кабеля, автомат и дифференциальную защиту должен рассчитывать квалифицированный специалист по характеристикам всей линии.
С чего начать комплектацию
Не покупайте кабель, автомат и датчики до составления схемы. Сначала разделите участок на зоны и определите, какой свет должен работать постоянно, по движению или по расписанию.
На плане отметьте:
- вход и крыльцо;
- дорожки;
- ворота и парковку;
- гараж и хозяйственные постройки;
- террасу и беседку;
- фасадную подсветку;
- места установки светильников;
- существующий электрический щит;
- подземные коммуникации;
- маршруты кабельных линий;
- точки соединений и управления.
После этого определяют напряжение, количество линий и состав оборудования.
Какие данные нужны для проекта
До расчёта подготовьте:
- количество светильников;
- мощность и тип каждого светильника;
- наличие встроенных LED-драйверов;
- длину каждой линии;
- способ прокладки;
- материал жил кабеля;
- систему заземления здания;
- класс электробезопасности светильников;
- места проезда автомобилей;
- пересечения с другими коммуникациями;
- условия воды, снега и механических повреждений;
- сценарии автоматического и ручного управления.
Для длинных линий необходимо рассчитать не только нагрузку, но и падение напряжения. Если напряжение у дальнего светильника окажется ниже допустимого, он может работать нестабильно даже при небольшом общем потреблении.
Сетевое или низкое напряжение
Сетевое питание
Подходит для стационарных фасадных светильников, прожекторов и других приборов, рассчитанных на напряжение сети.
Такая система требует:
- правильно рассчитанного кабеля;
- защитного проводника, если он необходим;
- автоматической защиты;
- дифференциальной защиты по проекту;
- подходящих коробок и вводов;
- безопасного отключения для обслуживания.
Низковольтная система
Может применяться для совместимых садовых и ландшафтных светильников. Для неё нужны блок питания, подходящие кабели и расчёт падения напряжения.
Блок питания должен:
- соответствовать напряжению светильников;
- иметь достаточную мощность;
- быть установлен в разрешённом месте;
- иметь требуемую защиту;
- оставаться доступным для проверки и замены.
Нельзя подключать низковольтные светильники к случайному адаптеру без проверки напряжения, мощности и условий эксплуатации.
Как составить список оборудования за 2 минуты
- Разделите участок на зоны. Определите, какие группы должны включаться отдельно.
- Выберите напряжение. Уточните требования всех светильников.
- Нарисуйте трассы. Отметьте землю, фасад, проезды и вводы.
- Рассчитайте линии. Учтите ток, длину, падение напряжения и способ прокладки.
- Выберите кабель. Марка должна соответствовать условиям конкретной трассы.
- Определите защиту. Автомат выбирают вместе с кабелем и параметрами линии.
- Проверьте PE. Металлическим приборам может требоваться защитный проводник.
- Подберите соединения. Коробки, вводы и клеммы должны подходить к месту установки.
- Выберите управление. Датчик, фотореле и таймер применяют по сценарию.
- Учтите LED-нагрузку. Проверьте пусковой ток и допустимость управления.
- Предусмотрите обслуживание. Не прячьте все соединения под покрытием.
- Передайте схему электрику. Специалист проверит расчёты до покупки.
Таблица оборудования
| Часть системы | Что может понадобиться | Что проверить |
|---|---|---|
| Светильники | Настенные, садовые, фасадные, прожекторы | Напряжение, мощность, IP, температура и класс электробезопасности |
| Кабельная линия | Кабель рассчитанной марки и сечения | Длину, способ прокладки, ток и падение напряжения |
| Подземная трасса | Защитная труба, специальные вводы и обозначение маршрута | Механические нагрузки, воду, пересечения и возможность замены |
| Фасадная трасса | Короб, труба или открытая прокладка разрешённым кабелем | Ультрафиолет, крепление, воду и температурные деформации |
| Соединения | Коробки, клеммы, муфты, вводы и уплотнители | Условия среды, проводники и доступность обслуживания |
| Защита линии | Автомат, УЗО или дифавтомат по схеме | Кабель, токи повреждения, тип нагрузки и систему заземления |
| Управление | Выключатель, датчик, фотореле, таймер или реле | LED-нагрузку, сценарий, ручной режим и место установки |
| Монтаж | Кронштейны, анкеры, основания, крепёж и маркировка | Материал поверхности, ветер, снег и возможность ремонта |

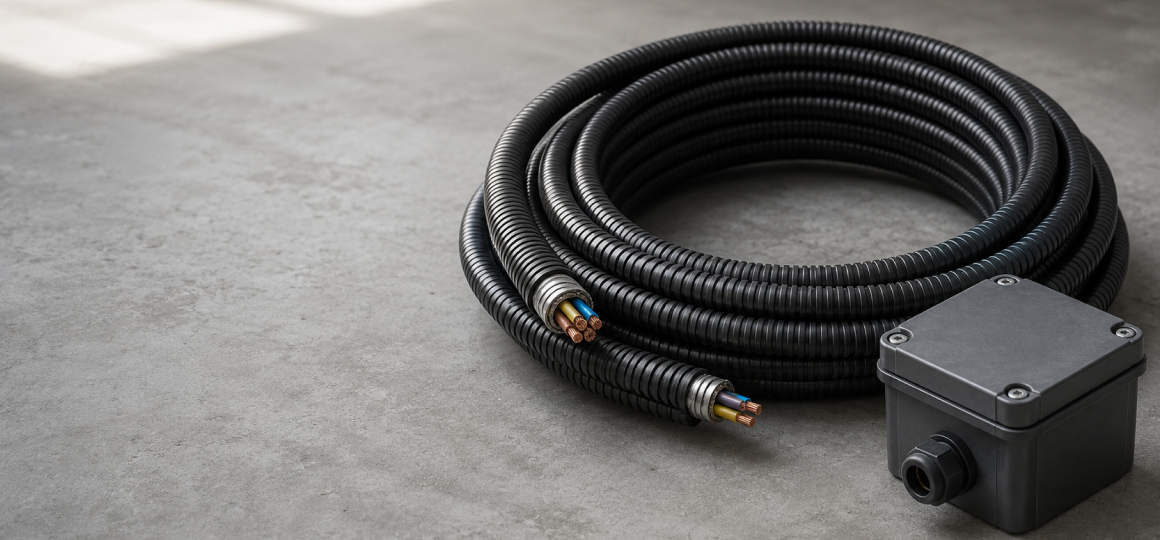

Как выбрать кабель
Марку и сечение выбирают по проекту. Нельзя использовать один и тот же кабель для фасада, грунта и подключения подвижного оборудования только потому, что он имеет наружную оболочку.
Что влияет на сечение
- длительно допустимый ток;
- длина линии;
- падение напряжения;
- материал жил;
- способ прокладки;
- температура;
- группировка линий;
- пусковые токи оборудования;
- условия автоматического отключения;
- механическая прочность.
ПВС
Не используйте его как универсальную стационарную линию участка. Назначение конкретного изделия необходимо проверять по документации производителя.
NYM
Не назначайте его автоматически для прямого солнечного света или подземной прокладки. Проверьте разрешённый способ монтажа конкретной марки.
Запас кабеля
Предусмотрите достаточную длину для подключения и обслуживания, но не оставляйте произвольные бухты в земле или внутри герметичной коробки.
Что нужно для подземной линии
Подземную трассу проектируют до мощения дорожек и благоустройства.
Необходимо определить:
- марку кабеля;
- необходимость брони или защитной трубы;
- глубину по условиям конкретного участка;
- защиту под проездами;
- пересечения с коммуникациями;
- вводы в фундамент и опоры;
- дренаж возле грунтовых светильников;
- места соединений;
- обозначение и сохранение плана трассы.
ПНД-труба может защищать от механических воздействий и облегчать замену, но внутри неё возможно появление воды. Кабель должен соответствовать фактическим условиям.
Не прокладывайте силовую линию в обычной тонкой интерьерной гофре и не закапывайте случайные распределительные коробки.
После монтажа сохраните схему с привязками к постоянным объектам. Это уменьшит риск повреждения кабеля при будущих земляных работах.
Что нужно для фасадной прокладки
Способ монтажа зависит от кабеля, материала стены, солнечного воздействия и риска повреждения.
Проверьте:
- стойкость оболочки к ультрафиолету;
- рабочую температуру;
- допустимость открытой прокладки;
- шаг и тип крепления;
- защиту возле уровня земли;
- капельные петли перед вводом;
- герметичность отверстий;
- отсутствие натяжения кабеля;
- доступ к коробкам;
- защиту от снега и воды с крыши.
Крепёж для бетона, пустотелого кирпича, утеплённого фасада и деревянной стены подбирается отдельно.

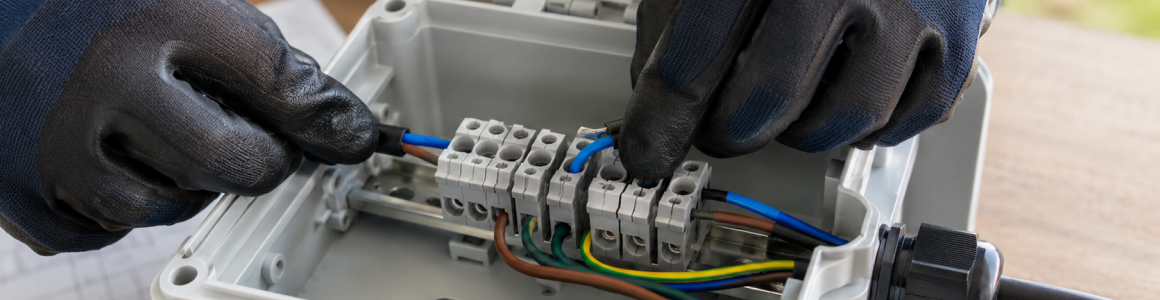

Коробки, вводы и соединения
Коробка должна соответствовать месту установки. Обозначение IP корпуса не гарантирует защиту, если кабельный ввод подобран неправильно или отверстие просверлено без подходящего сальника.
Для соединения могут понадобиться
- распределительная коробка;
- кабельные вводы подходящего диаметра;
- клеммы для типа и сечения жил;
- муфта для предусмотренного соединения;
- уплотнители;
- крепёж;
- маркировка проводников;
- средства защиты от конденсата по инструкции изделия.
Не заменяйте электротехнические соединения скруткой, изолентой или случайным строительным герметиком.
Металлическая коробка не всегда лучше полимерной. Она может требовать защитного соединения с PE и дополнительной защиты от коррозии.
Автоматы и дифференциальная защита
Автоматический выключатель
Его выбирают вместе с кабелем и параметрами линии. Простого деления мощности на напряжение недостаточно.
Учитывают:
- допустимый ток кабеля;
- сечение и материал жил;
- способ прокладки;
- характеристику автомата;
- токи короткого замыкания;
- пусковой ток LED-драйверов;
- условия автоматического отключения;
- селективность с вводной защитой.
УЗО или дифавтомат
Выбор зависит от схемы питания и заземления, типа оборудования и принятого проекта.
Проверьте:
- номинальный ток;
- тип дифференциальной защиты;
- отключающий дифференциальный ток;
- количество полюсов;
- совместимость с автоматом;
- место установки;
- возможность регулярной проверки.
Защитный проводник
Для светильников и опор класса I требуется правильно выполненная защитная цепь. Не обрывайте PE выключателем, датчиком или реле.
Перенапряжения
Необходимость дополнительной защиты электронных светильников и длинных наружных линий определяет проектировщик по всей электроустановке объекта.
Датчики, фотореле и таймеры
Датчик движения
Подходит для входа, ворот и редко используемых маршрутов. Проверьте угол, дальность, высоту, задержку и порог освещённости.
Фотореле
Включает освещение с наступлением темноты. Подходит для фонового света, который должен работать всю ночь.
Таймер
Ограничивает время работы. Может отключать декоративный свет поздно ночью.
Комбинированная схема
Например, фотореле разрешает работу только в темноте, а датчик включает яркий свет при движении. Возможность такой схемы зависит от устройств и подключения.
LED-нагрузка
Для датчика, фотореле и реле проверьте допустимую мощность светодиодной нагрузки, количество драйверов и пусковой ток. Общая мощность ламп не является единственным параметром.
Для большой нагрузки может потребоваться отдельное коммутационное устройство, которое должен подобрать специалист.
Крепёж и монтажные материалы
Кроме электрических компонентов могут потребоваться:
- анкеры и дюбели для материала основания;
- кронштейны;
- монтажные пластины;
- основания для садовых столбиков;
- защитные трубы;
- короба;
- кабельные вводы;
- муфты и переходники;
- клеммы;
- маркировочные бирки;
- сигнальные элементы подземной трассы;
- запасной канал для будущего расширения.
Крепёж должен выдерживать массу прибора, ветер, снег и возможное механическое воздействие. Саморез для деревянной стены нельзя автоматически применять в газобетоне или утеплённом фасаде.
Проверка и обслуживание
Перед вводом системы в работу специалист должен проверить:
- соответствие схеме;
- целостность изоляции;
- непрерывность защитного проводника;
- правильность коммутации;
- работу защитных устройств;
- напряжение в удалённых точках;
- настройки датчиков и реле;
- герметичность вводов;
- надёжность креплений;
- доступность отключения и ремонта.
Сохраните:
- схему линий;
- марки кабелей;
- номиналы защитных устройств;
- места соединений;
- инструкции светильников и автоматики;
- фотографии траншей до засыпки.
Частые ошибки
- Покупать материалы без схемы. После монтажа не хватает жил, линий или точек управления.
- Использовать ПВС как универсальный кабель. Не учитывается назначение изделия.
- Прокладывать любой кабель в ПНД. В трубе может появиться вода.
- Покупать одновременно броню и трубу без проекта. Решение может оказаться лишним или неправильным.
- Выбирать сечение только по мощности. Игнорируются длина и падение напряжения.
- Выбирать ближайший больший автомат. Кабель может остаться без правильной защиты.
- Считать УЗО заменой автомату. Устройства выполняют разные функции.
- Не прокладывать PE. Металлический корпус остаётся без защитной цепи.
- Не учитывать пусковые токи LED. Автоматика отключается или быстро изнашивается.
- Подключать датчик, фотореле и таймер без схемы. Устройства мешают работе друг друга.
- Использовать случайную коробку в земле. Соединение оказывается в воде и недоступно для проверки.
- Определять глубину по промерзанию. Не учитываются требования трассы и механическая защита.
- Не сохранять план кабеля. Линию повреждают при будущих земляных работах.
- Не предусматривать отключение. Обслуживание выполняется без безопасной изоляции участка.
- Самостоятельно собирать стационарную линию без квалификации. Возникает риск поражения током и пожара.
Какой комплект необходимо проверить?
Выберите основной сценарий наружного освещения.
Проверьте фасадную линию и защиту
Определите класс светильников, необходимость PE, кабель, вводы, соединительные коробки, автомат и схему ручного управления.
Сначала спроектируйте кабельную трассу
Нужны расчёт сечения и падения напряжения, выбор кабеля, защита под проездами, вводы, места соединений и сохранение плана линии.
Проверьте совместимость автоматики
Уточните наличие нейтрали, LED-нагрузку, пусковые токи, схему постоянного света и взаимодействие датчика, фотореле и таймера.
Итоговый чек-лист
Перед покупкой проверьте:
- схему зон;
- сетевое или низкое напряжение;
- количество линий;
- мощность и тип светильников;
- длину трасс;
- расчёт падения напряжения;
- марку и сечение кабеля;
- способ прокладки;
- защитные трубы;
- пересечения и проезды;
- кабельные вводы;
- коробки, клеммы и муфты;
- автоматическую защиту;
- дифференциальную защиту;
- защитный проводник PE;
- LED-нагрузку автоматики;
- датчики, фотореле и таймеры;
- ручное управление;
- крепёж и основания;
- защиту от перенапряжений по проекту;
- доступ для проверки и ремонта;
- схему и фотографии трассы.
Окончательный перечень формируют после расчёта. Покупка кабеля, автомата и УЗО по общему списку без проверки линии не гарантирует безопасную работу системы.
Частые вопросы
Какой кабель купить для наружного освещения?
Марка зависит от способа прокладки, длины, нагрузки и условий среды. ПВС и NYM нельзя считать универсальными решениями для фасада и земли.
Обязательно ли прокладывать бронированный кабель в ПНД-трубе?
Нет. Необходимость брони и трубы определяют отдельно по трассе, механическим нагрузкам, возможности замены и выбранному кабелю.
Защищает ли ПНД-труба кабель от воды?
Она может ограничивать механические воздействия, но внутри возможно появление воды и конденсата. Кабель должен подходить к фактическим условиям.
Как выбрать автоматический выключатель?
Его подбирают по кабелю, способу прокладки, характеристикам линии, токам повреждения и пусковым токам оборудования. Формулы только по мощности недостаточно.
Что лучше — УЗО или дифавтомат?
Оба варианта могут применяться в разных схемах. Выбор зависит от проекта, системы заземления, места в щите и требуемой защиты.
Как глубоко прокладывать кабель?
Глубину определяют по нормативным требованиям, месту трассы, пересечениям и механической защите. Значение нельзя выбирать только по промерзанию грунта.
Можно ли подключить несколько LED-светильников к одному датчику?
Только после проверки допустимой LED-нагрузки, количества драйверов и пускового тока. При необходимости используют дополнительное коммутационное устройство.
Можно ли самостоятельно собрать наружное освещение?
План зон и расположение светильников можно подготовить самостоятельно. Расчёт стационарной линии, защиту и подключение должен выполнять квалифицированный специалист.
