Как подобрать комплектующие для щита по назначению и совместимости
В этой группе представлены профильные DIN-рейки, ограничители, заглушки, замки и защёлки, изоляторы, панели для установки счётчика, розетки на DIN-рейку, шины N и соединительные шины.
Комплектующую для электрощита выбирают не только по названию, но и по способу крепления, размерам, числу контактов, электрическим параметрам и совместимости с конкретным корпусом или модульным оборудованием.
Перед выбором ответьте на три вопроса:
- Какую задачу должна выполнять деталь?
- Где и каким способом она будет установлена?
- Совместима ли она со щитом, рейкой и установленными устройствами?
Как выбрать аксессуар для щита
| Критерий | Что учитывать | Почему это важно |
|---|---|---|
| Назначение | Монтаж аппаратов, соединение проводников, фиксация модулей, установка счётчика или закрытие корпуса | Внешне похожие детали могут выполнять разные функции |
| Способ монтажа | Установку на DIN-рейку, панель, корпус или штатные крепления | Несовместимую комплектующую нельзя надёжно закрепить |
| Размеры | Длину рейки, габариты панели, посадочные места и свободное пространство | Деталь может не поместиться или помешать закрытию щита |
| Электрические параметры | Допустимый ток и напряжение, число контактов, назначение проводников | Неправильный выбор повышает риск перегрева и ненадёжного соединения |
| Совместимость | Серию корпуса, профиль рейки, конструкцию контактов и установленных аппаратов | Аксессуары разных серий не всегда взаимозаменяемы |
Точные размеры, материал, допустимые электрические параметры, комплектацию и способ установки проверяйте в карточке конкретного товара.
Какие комплектующие представлены
Чтобы быстрее сузить выбор, откройте аксессуары для щитов и боксов и выберите нужную позицию в фильтре «Тип товара».
- Профильные DIN-рейки используют для установки совместимого модульного оборудования. Сопоставьте длину рейки, её профиль, крепёжные точки и свободное место внутри корпуса.

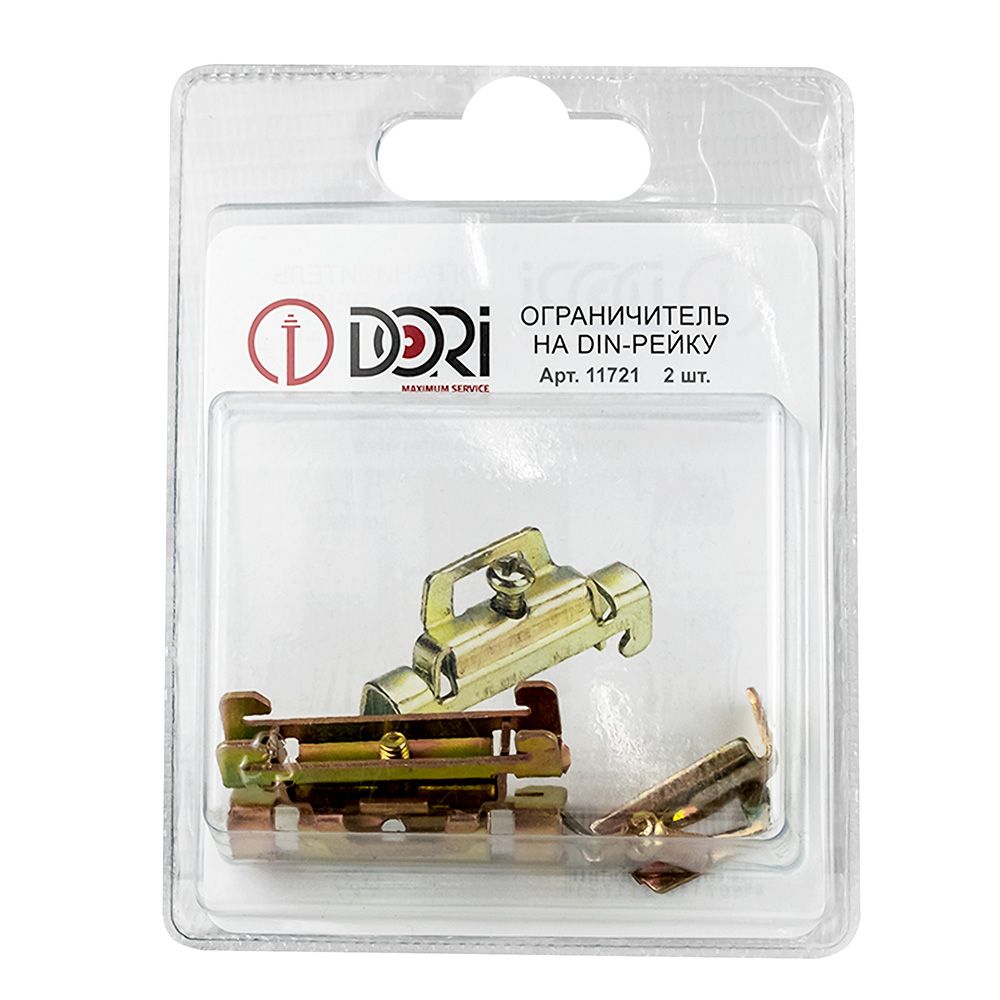

- Ограничители на DIN-рейку удерживают аппараты от смещения. Проверьте совместимость с профилем рейки и предусмотрите место по краям ряда.

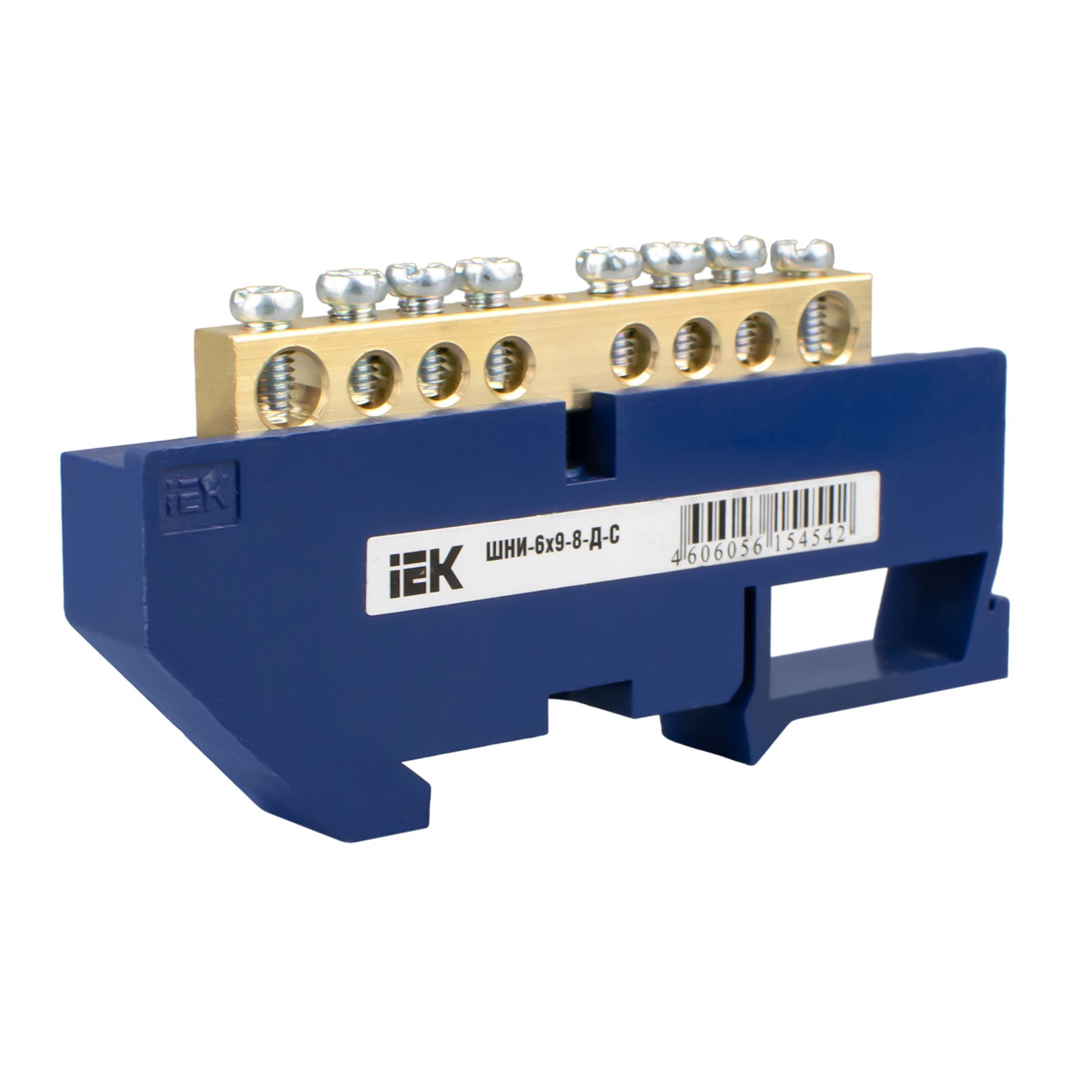

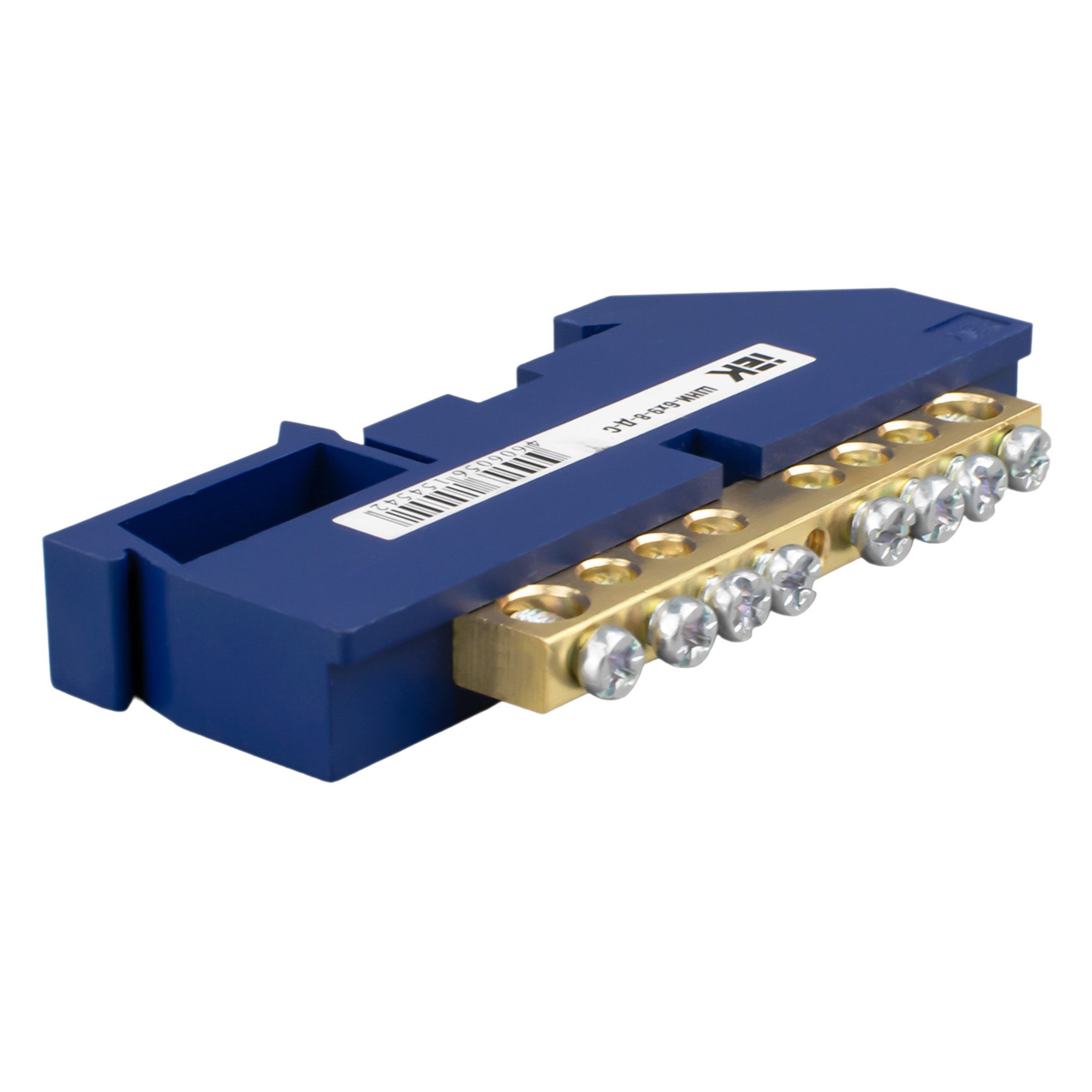

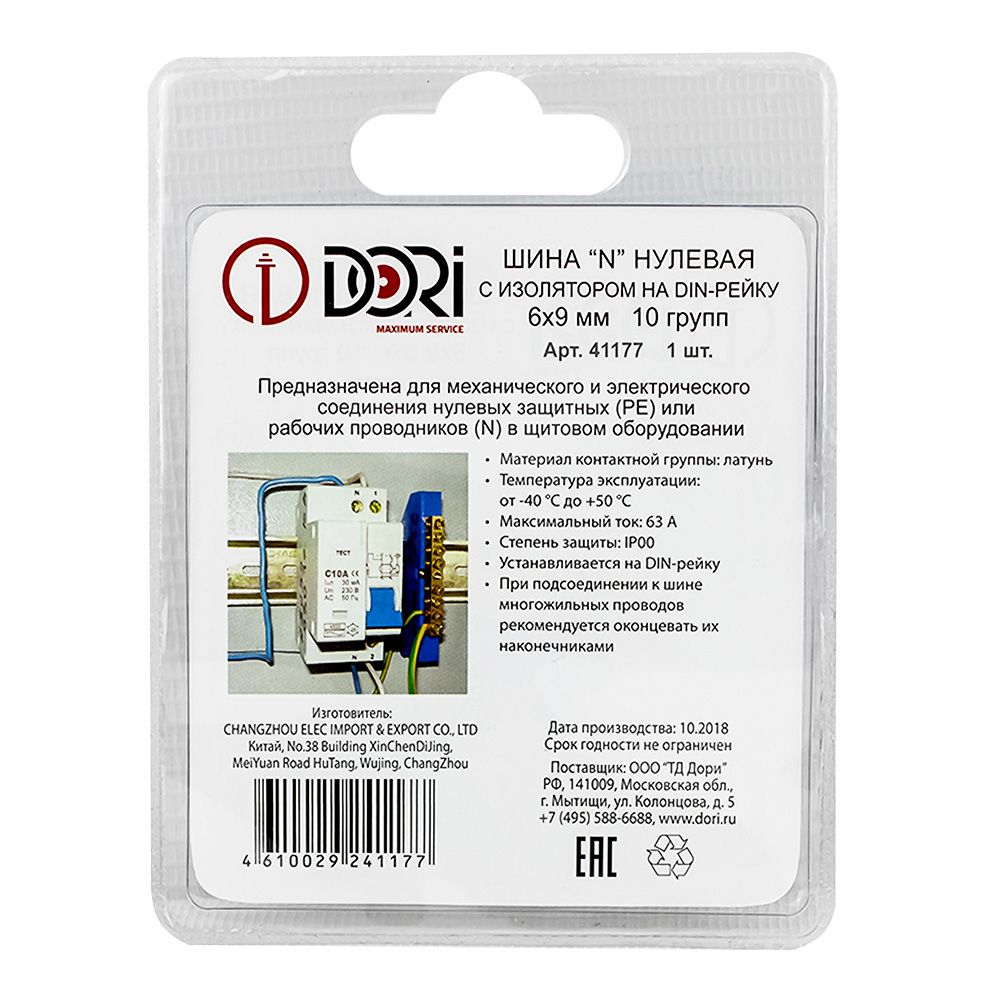

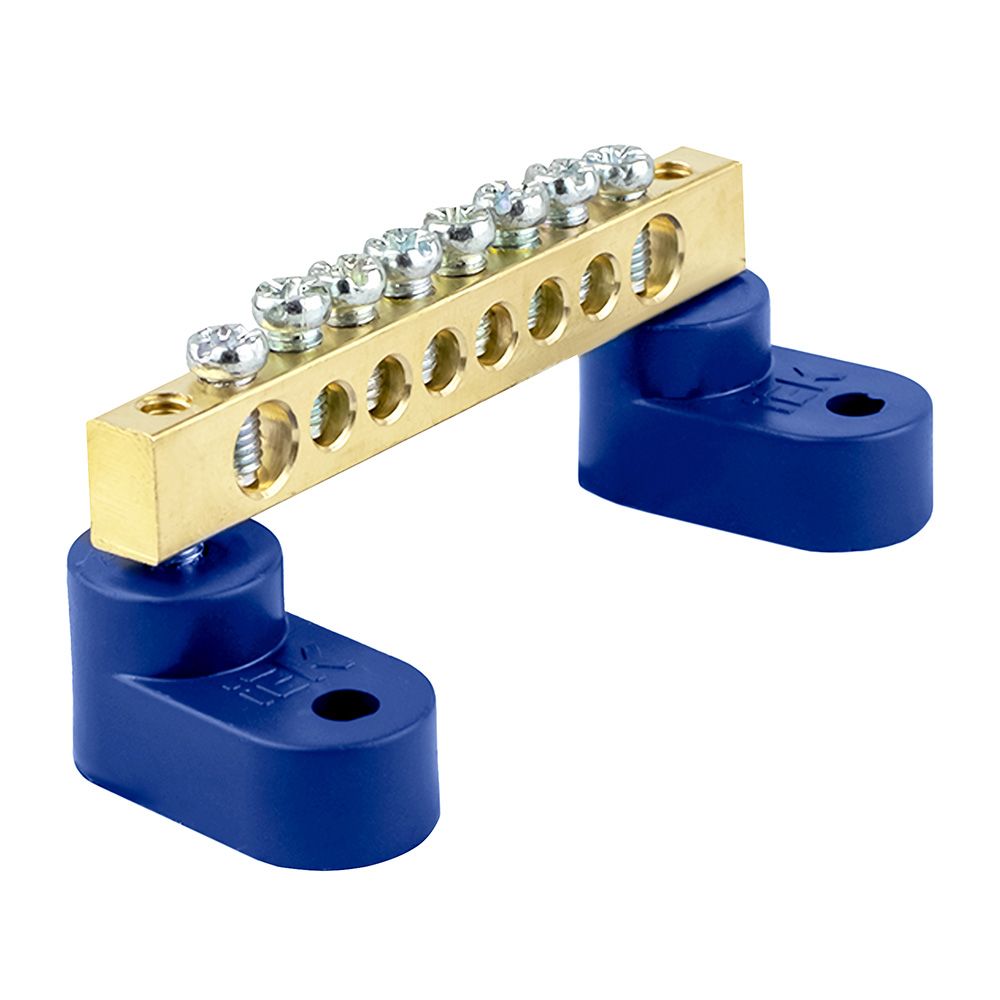

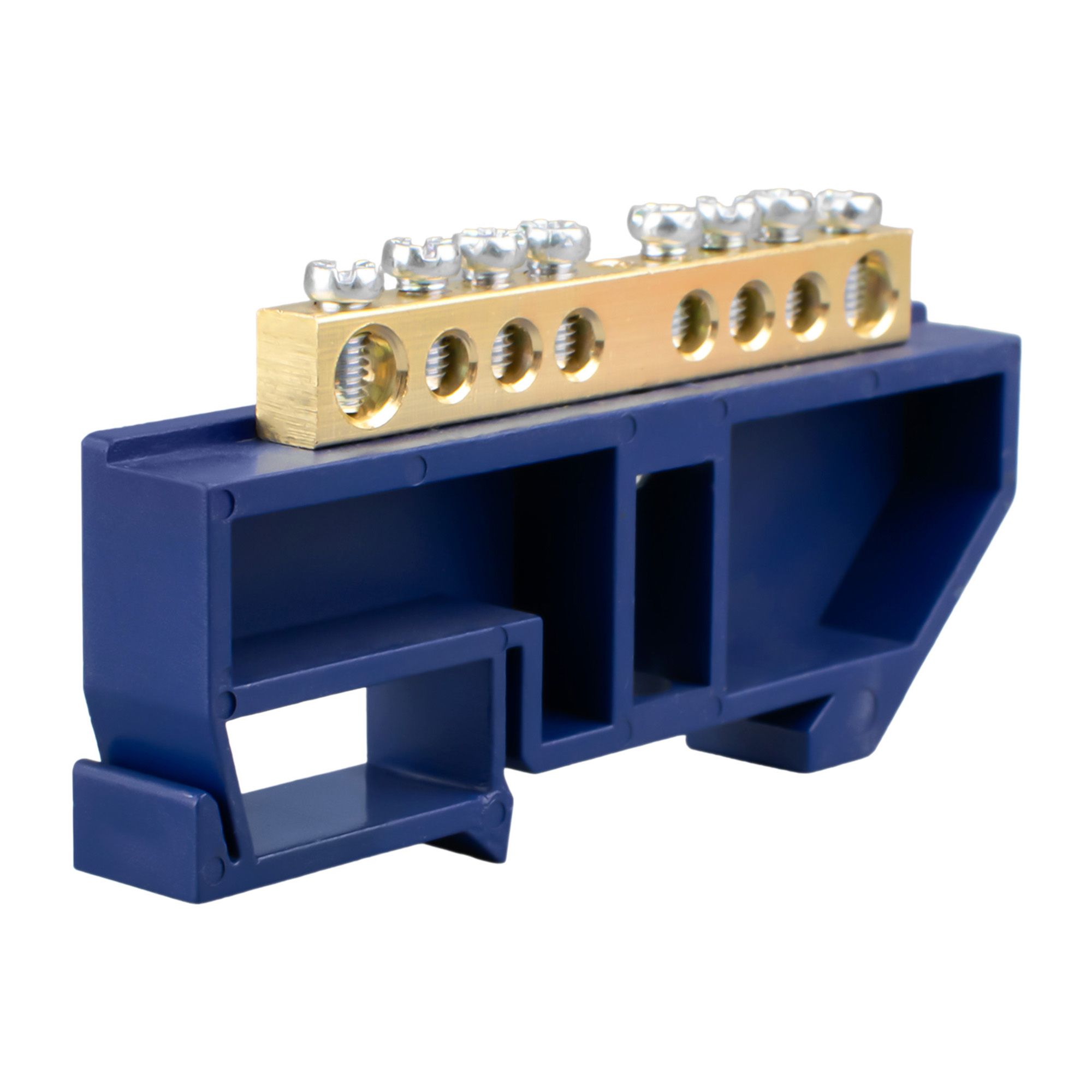

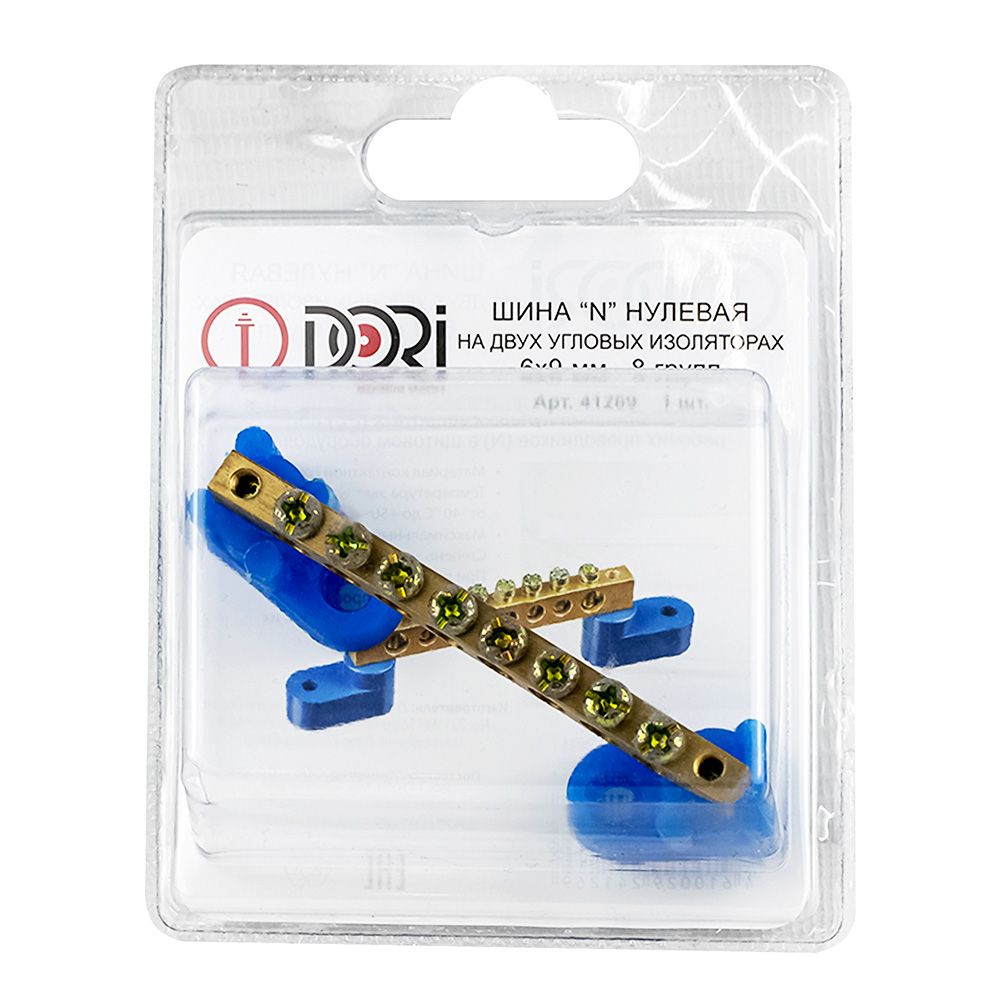

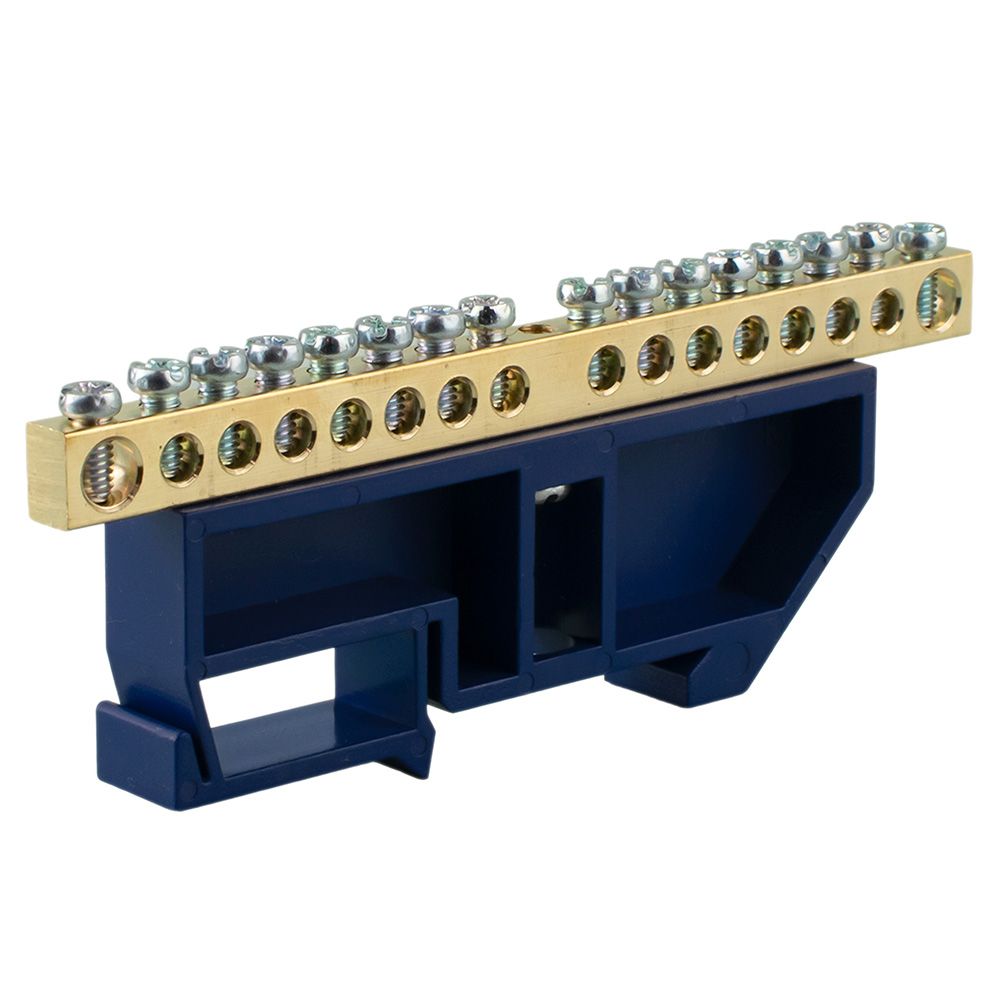

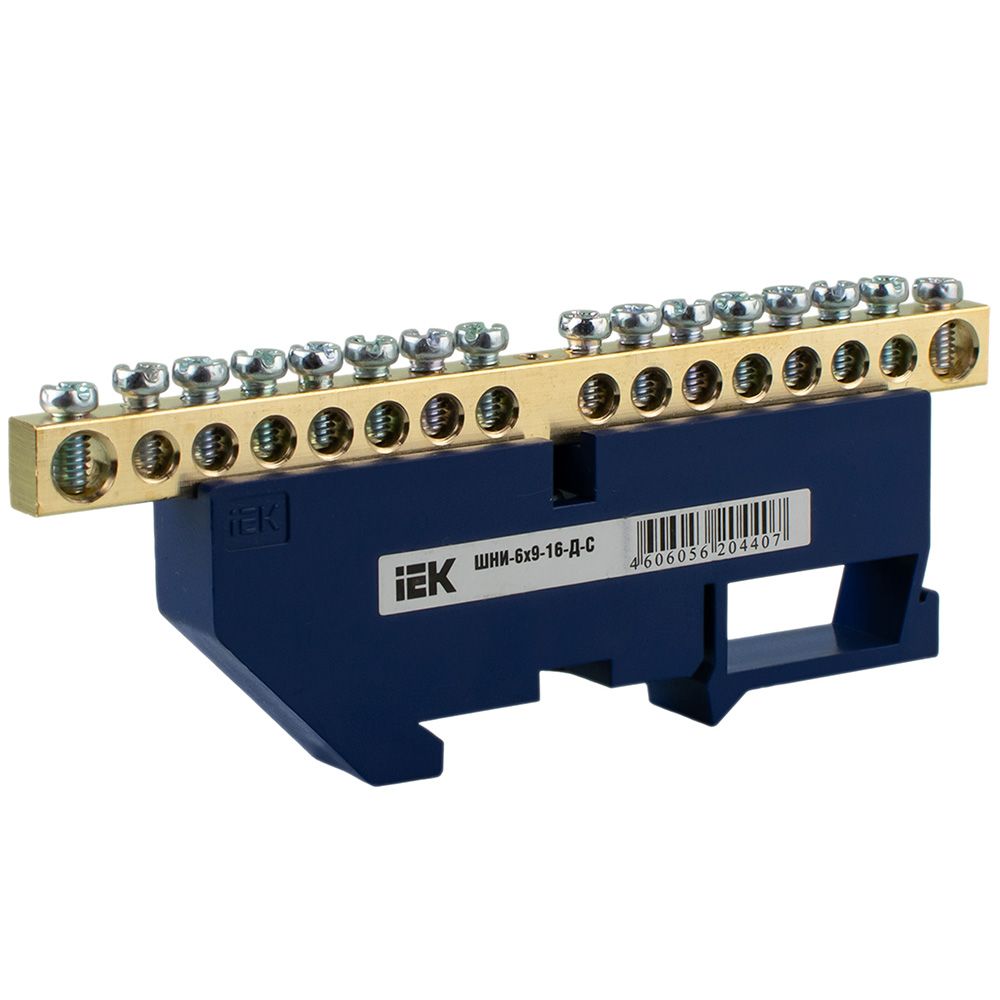

- Шины N применяют для подключения нулевых рабочих проводников, если это предусмотрено схемой щита. Учитывайте число контактов, способ крепления и допустимые параметры изделия. Шину N нельзя автоматически использовать вместо защитной шины PE: назначение шин определяют по схеме и маркировке.

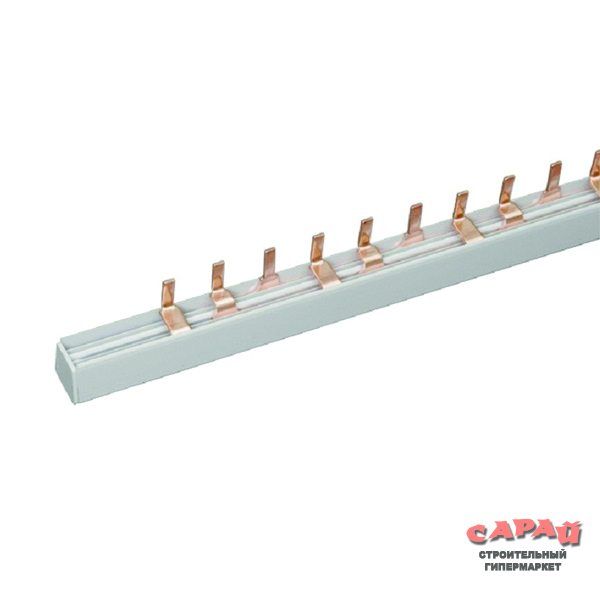

- Соединительные шины предназначены для соединения совместимых модульных аппаратов. При подборе проверяют штыревой или вилочный тип контакта, шаг модулей, число полюсов, допустимый ток, возможность обрезки и необходимость торцевых заглушек.

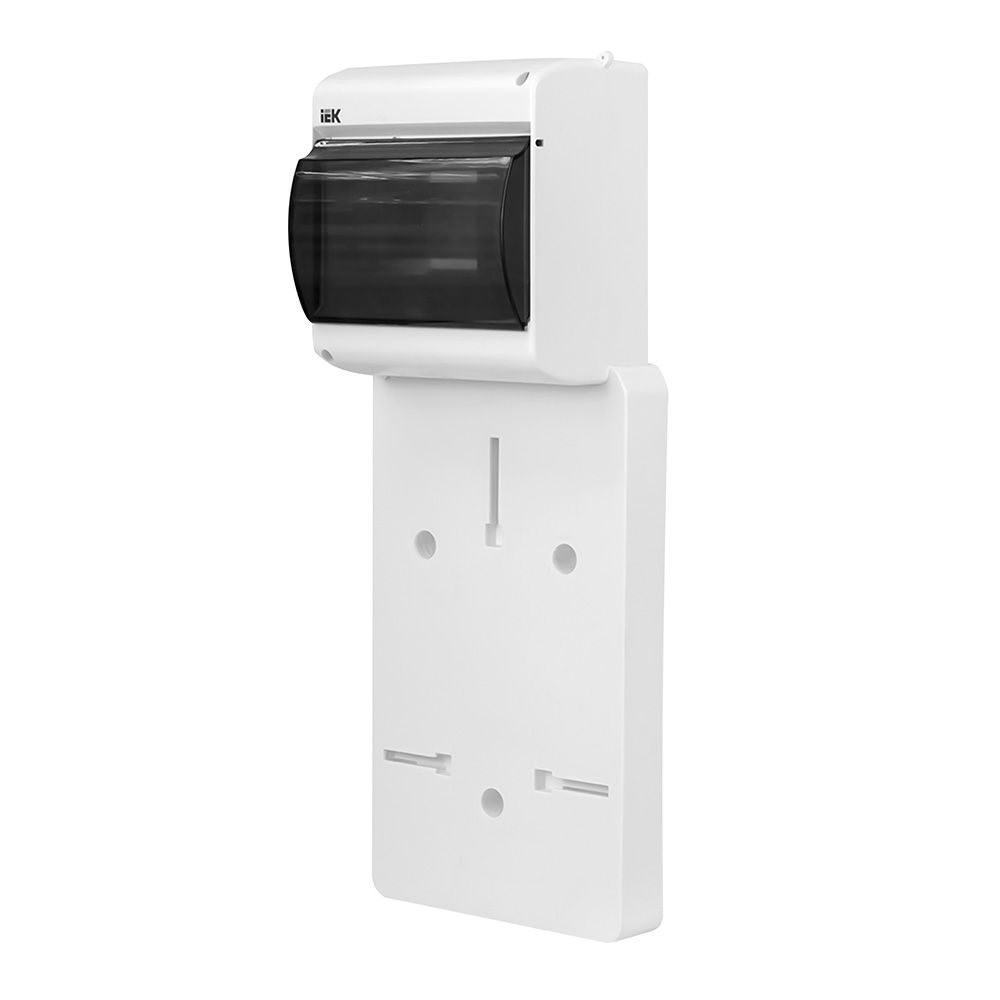

- Панели для установки счётчика выбирают по габаритам прибора учёта, конструкции корпуса и расположению крепёжных точек.
- Розетки на DIN-рейку устанавливают, когда это предусмотрено проектом щита. Проверьте номинальные параметры, наличие защитного контакта, способ подключения и количество занимаемых модулей.

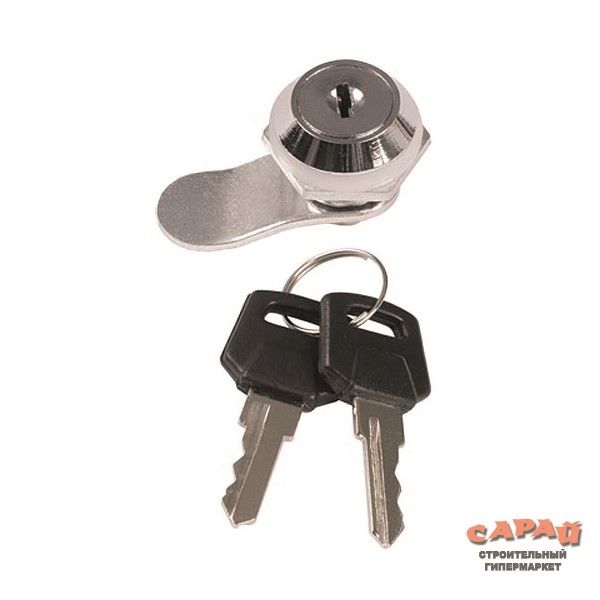

- Замки, замки-защёлки и заглушки подбирают по конструкции корпуса, посадочным размерам и типу крепления.
- Изоляторы выбирают по назначению в конкретной сборке. Размеры, способ крепления и допустимые нагрузки сверяют с характеристиками товара.
Если корпус ещё не выбран, перейдите в раздел щитов и боксов. Защитные аппараты представлены среди автоматических выключателей, а счётчики — в разделе приборов учёта, контроля и измерения.
Что может потребоваться вместе
| Задача | Базовый комплект | Что проверить |
|---|---|---|
| Установить модульные аппараты | DIN-рейка и ограничители | Длину, профиль рейки и свободное место |
| Подключить нулевые проводники | Шина N | Назначение, число контактов и способ крепления |
| Соединить ряд аппаратов | Соединительная шина | Тип контакта, шаг, число полюсов и допустимый ток |
| Установить счётчик | Панель и прибор учёта | Габариты и расположение креплений |
| Заменить замок или заглушку | Совместимая деталь | Посадочные размеры и конструкцию корпуса |
Проверьте комплектацию щита перед покупкой: DIN-рейка, шины или крепёжные элементы могут уже входить в комплект конкретной модели.
Комплектующие для электрощитов в Ульяновске
В магазине «Сарай» в Ульяновске можно подобрать аксессуары для квартирного щита, бокса в частном доме, гараже или мастерской. Для компактного квартирного щита особенно важны размеры деталей и количество занимаемых модулей. Для дачного дома или неотапливаемого помещения в Ульяновской области дополнительно проверяйте допустимые условия эксплуатации корпуса и каждой установленной комплектующей.
Ошибки при выборе
- Покупать DIN-рейку без измерения корпуса — она может не поместиться или перекрыть другие элементы.
- Выбирать соединительную шину только по числу аппаратов — несовпадение шага или типа контакта не позволит выполнить соединение.
- Подбирать шину N без расчёта числа проводников — контактных точек может не хватить для предусмотренной схемы.
- Использовать шину N вместо PE без проверки схемы — это нарушает назначение рабочих и защитных проводников.
- Покупать замок, заглушку или панель только по внешнему виду — несовпадение посадочных размеров сделает монтаж невозможным.
Безопасность монтажа
Работы внутри электрощита выполняют после отключения питания и проверки отсутствия напряжения. Нельзя устанавливать изделия с трещинами, повреждённой изоляцией, деформированными контактами или следами перегрева. Не превышайте параметры, указанные производителем, и не изменяйте корпус способом, который ухудшает фиксацию, изоляцию или закрытие щита. При отсутствии понятной схемы монтаж следует поручить квалифицированному электрику.
Сначала выберите тип комплектующей, затем сравните товары по размерам, способу монтажа, электрическим параметрам и совместимости. Перейдите к аксессуарам для щитов и боксов и проверьте характеристики подходящей модели перед заказом.
