Как подобрать кабеленесущую систему и совместимые элементы для прокладки кабеля
В разделе представлены кабель-каналы, гофрированные и гладкие трубы, металлорукав, а также элементы для сборки и монтажа трассы: сальники, крепёж-клипсы, муфты, соединители, углы, повороты, тройники, заглушки и перегородки. Отдельная группа — кабельные протяжки, которые применяют для протягивания кабеля по подготовленной трассе.
Сначала определите способ прокладки и конфигурацию трассы, затем рассчитайте необходимый размер системы и только после этого подбирайте совместимые крепёжные и соединительные элементы.
Что выбрать под конкретную задачу
| Задача | Что рассматривать | Что проверить перед покупкой |
|---|---|---|
| Открытая трасса с доступом к кабелю | Кабель-канал | Размер, конфигурацию трассы, совместимые углы, тройники, соединители и заглушки |

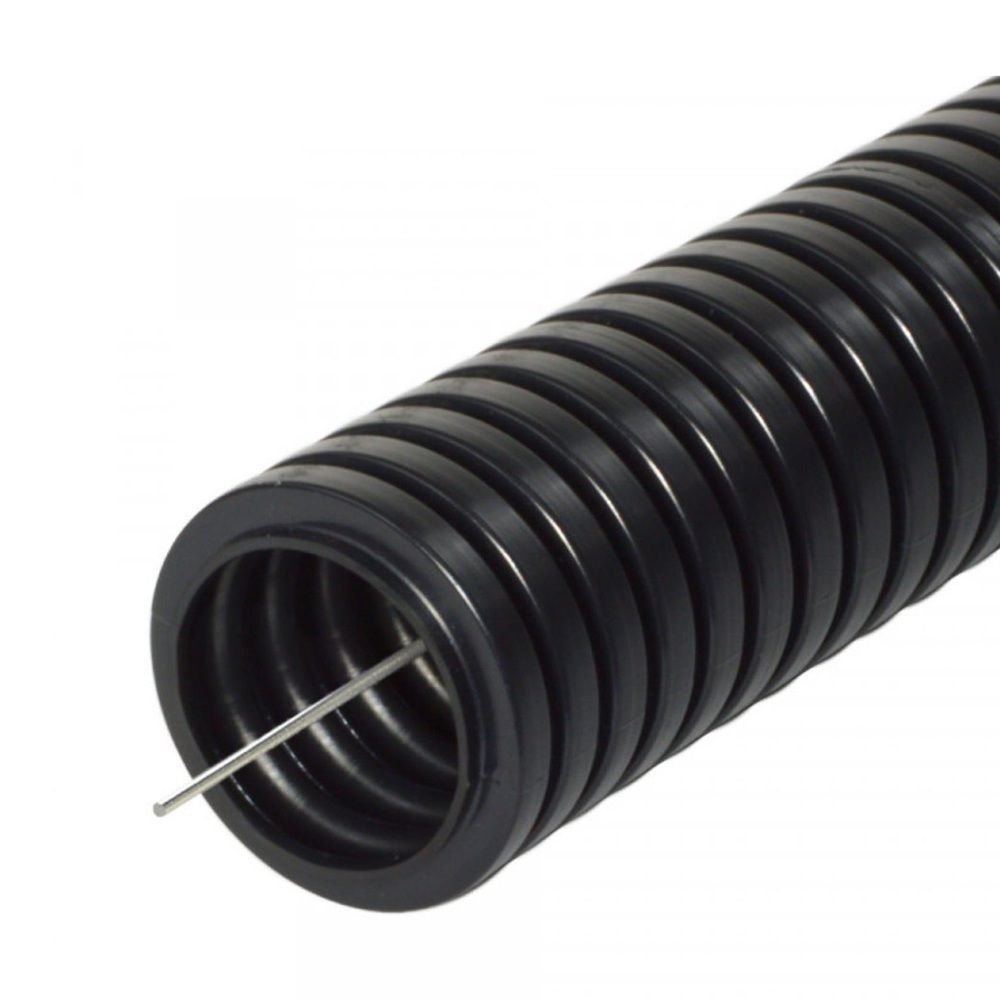

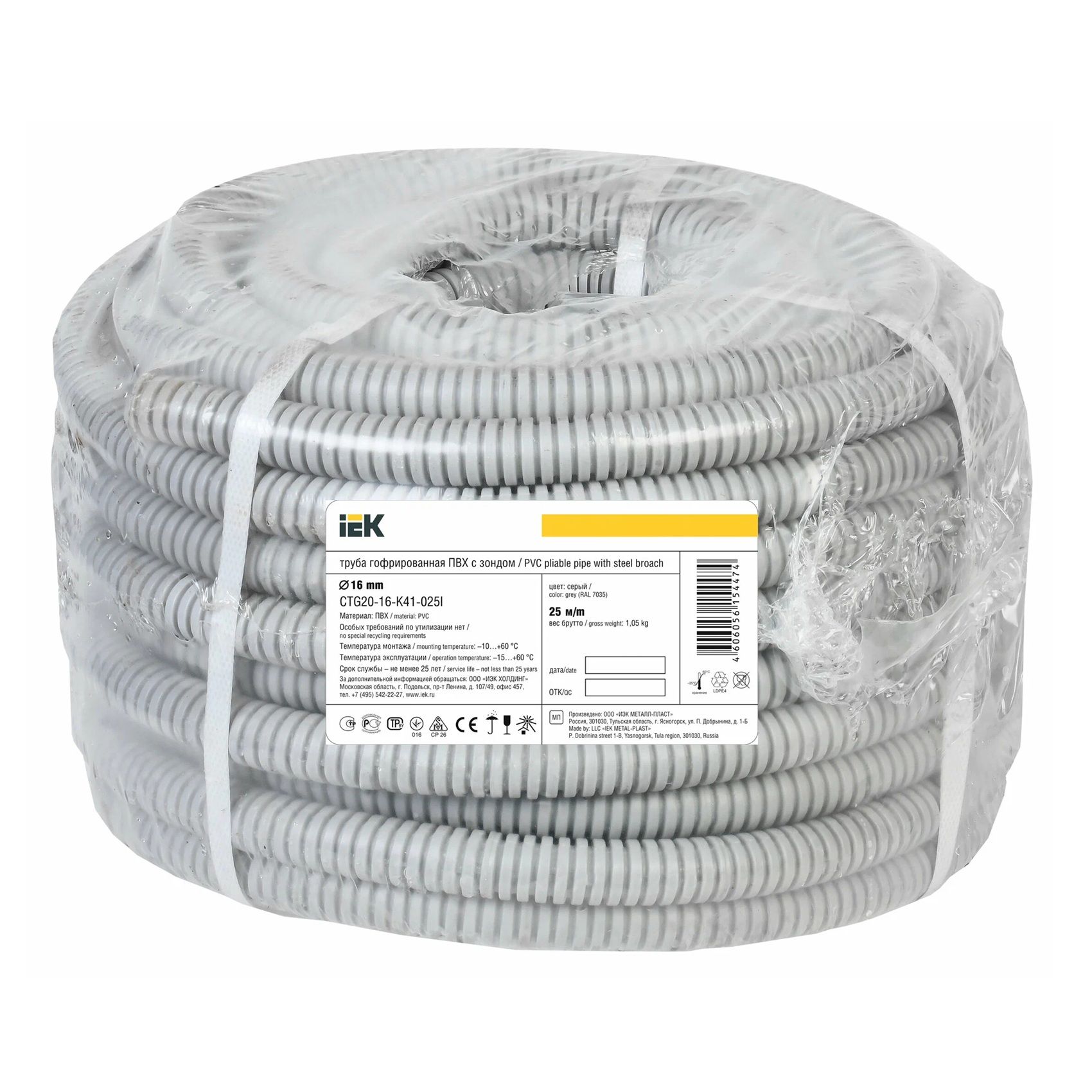

| Трасса со сложной геометрией | Гофрированная труба | Диаметр, условия монтажа и подходящий крепёж |
| Трубная трасса с преимущественно прямыми участками | Гладкая труба | Диаметр, соединительные элементы, повороты и крепление |
| Требуется металлическая гибкая оболочка | Металлорукав | Размер, конструкцию и совместимые элементы соединения |
Окончательная пригодность конкретного изделия зависит от его характеристик и разрешённых условий эксплуатации, указанных производителем.
Как определить размер и проверить совместимость
Размер нужно подбирать от прокладываемой кабельной линии, а не наоборот. Сначала определите количество и размеры кабелей, которые должны пройти по трассе, затем выберите кабель-канал, трубу или металлорукав с подходящим внутренним пространством и после этого подберите комплектующие соответствующего размера.
Не ориентируйтесь только на обозначение размера. Одинаковый или похожий размер не гарантирует конструктивную совместимость деталей разных систем и товарных серий. Муфта, угол, тройник, заглушка, перегородка или соединитель должны подходить именно к выбранной системе по конструкции и способу соединения.
| Критерий | Что проверить | Что произойдёт при ошибке |
|---|---|---|
| Способ прокладки | Как проходит трасса и нужен ли последующий доступ к кабелю | Выбранная система может оказаться неудобной или неподходящей для монтажа |
| Размер | Количество и размеры прокладываемых кабелей | Внутреннего пространства может не хватить |
| Конструкция трассы | Прямые участки, повороты, ответвления и окончания | Не хватит необходимых фасонных элементов или они окажутся несовместимыми |
| Условия применения | Разрешённое производителем место и условия эксплуатации | Изделие может использоваться вне предусмотренных для него условий |
Точные размеры, материал и другие характеристики, зависящие от конкретной модели, проверяйте в карточке товара.
Основная система и комплектующие — не одно и то же
Кабель-канал, гофрированная или гладкая труба и металлорукав формируют основную трассу. Остальные товары решают отдельные монтажные задачи и подбираются уже к выбранной системе.
Кабельные сальники применяют для кабельного ввода. При выборе нужно сопоставить размеры с кабелем и местом установки.

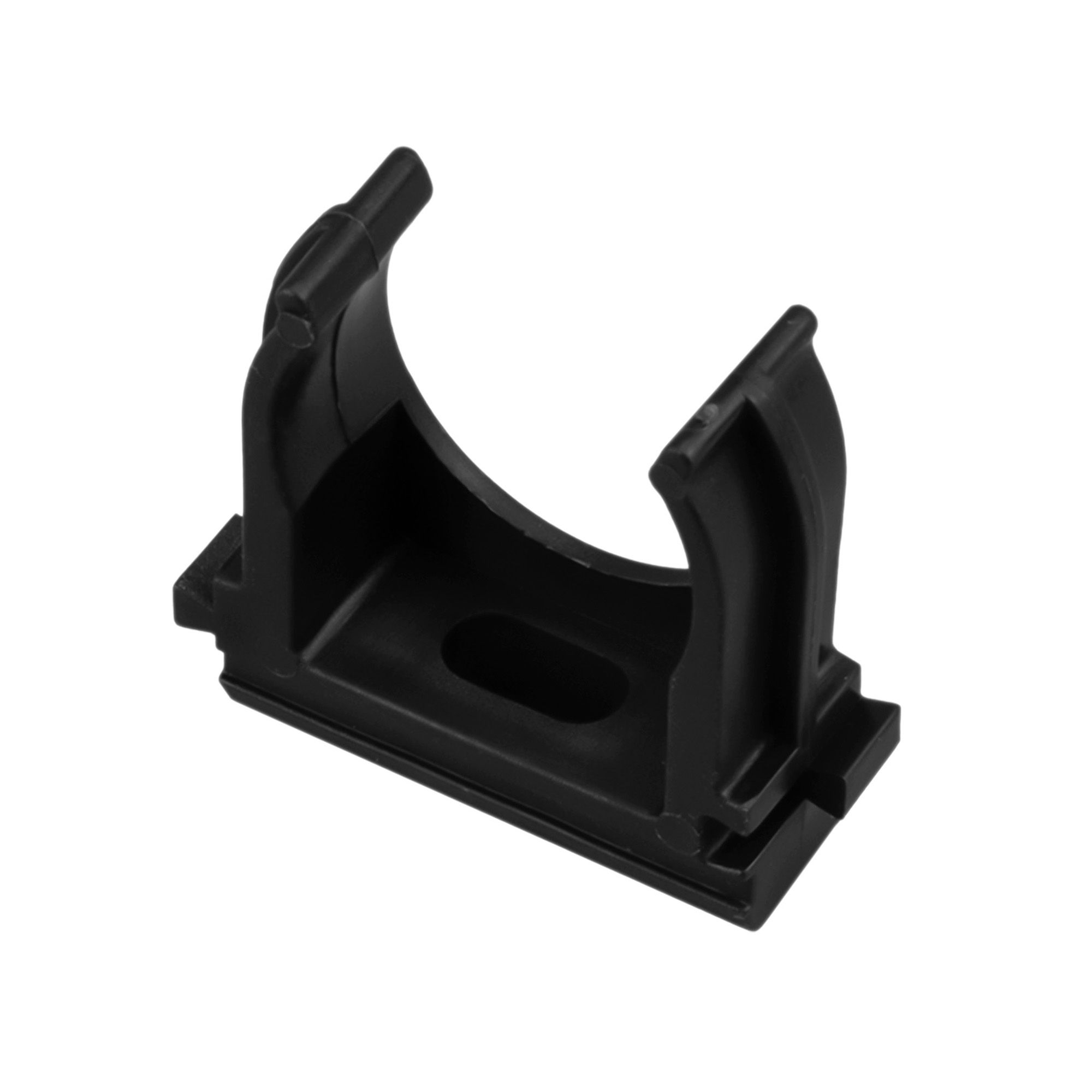

Крепёж-клипсы используются для фиксации элементов трассы, если такой способ крепления предусмотрен монтажом.
Муфты и соединители помогают стыковать участки, а углы, повороты и тройники — собирать трассу нужной конфигурации. Заглушки и перегородки выполняют свои вспомогательные функции внутри соответствующей системы.
Кабельная протяжка предназначена для протягивания кабеля по подготовленному каналу или трубе. Она не заменяет саму кабеленесущую систему.
Что может потребоваться вместе
Комплект определяется схемой трассы. Помимо основной системы могут понадобиться:
- силовые кабели и провода — для соответствующих силовых линий;
- слаботочные кабели — для слаботочной линии;
- крепёж — для фиксации выбранной системы;
- муфты и соединители — для стыковки отдельных участков;
- углы, повороты и тройники — если трасса меняет направление или разветвляется;
- товары для соединения и изоляции — если они необходимы по схеме электромонтажа.
Не добавляйте все комплектующие автоматически. Сначала определите маршрут трассы, повороты, ответвления и точки окончания, а затем составляйте комплект под эту схему.
Кабеленесущие системы для квартиры, дома и мастерской в Ульяновске
В магазине «Сарай» в Ульяновске можно подобрать кабеленесущую систему под конкретный способ монтажа. Для открытой доступной трассы в квартире можно рассматривать кабель-канал, а для гаража, мастерской, дачи или другого неотапливаемого помещения в Ульяновской области необходимо дополнительно учитывать разрешённые условия эксплуатации выбранного изделия.
Если трасса проходит снаружи здания или в месте с повышенной влажностью, пригодность системы нельзя определять только по материалу или внешнему виду. Возможность применения в таких условиях должна быть подтверждена характеристиками конкретного товара.
Ошибки при выборе
- Сначала покупать канал или трубу, а потом подбирать кабель. Внутреннего пространства может оказаться недостаточно для запланированной линии.
- Выбирать комплектующие только по похожему размеру. Элементы разных конструкций или серий могут не соединиться между собой.
- Не учитывать конфигурацию трассы заранее. После покупки могут потребоваться другие углы, соединители, тройники или крепёж.
- Считать сальник, протяжку или крепёж альтернативой основной системе. Эти товары выполняют вспомогательные функции и не заменяют кабель-канал, трубу или металлорукав.
- Не учитывать место монтажа. Конкретное изделие может быть не рассчитано на выбранные условия эксплуатации.
Безопасность при выборе и монтаже
Кабеленесущая система помогает организовать прокладку кабеля и, в зависимости от конструкции изделия, может выполнять защитные функции, но не заменяет правильный подбор кабеля и аппаратов электрической защиты.
Не используйте повреждённые элементы системы. Монтаж или изменение стационарной электропроводки при отсутствии необходимых знаний следует поручать квалифицированному специалисту.
Чтобы собрать трассу без лишних и несовместимых деталей, сначала выберите подходящий тип кабеленесущей системы, затем определите необходимый размер и после этого добавьте элементы конкретной трассы — крепёж, соединители, повороты, ответвления и окончания.
