Как подобрать электрические комплектующие по назначению и типу соединения
В разделе представлены вилки, колодки, штепсельные гнёзда, разъёмы, клавишные выключатели и розетки с заглушкой. Эти комплектующие используют для подключения кабеля к электросети, сборки или ремонта удлинителя, создания разъёмного соединения и замены отдельных элементов оборудования.
Сначала определите функцию детали и то, с чем она должна соединяться. Затем проверьте номинальные параметры, конструкцию контактов, наличие заземления, совместимость с кабелем и размеры заменяемого элемента.
Какой тип товара требуется

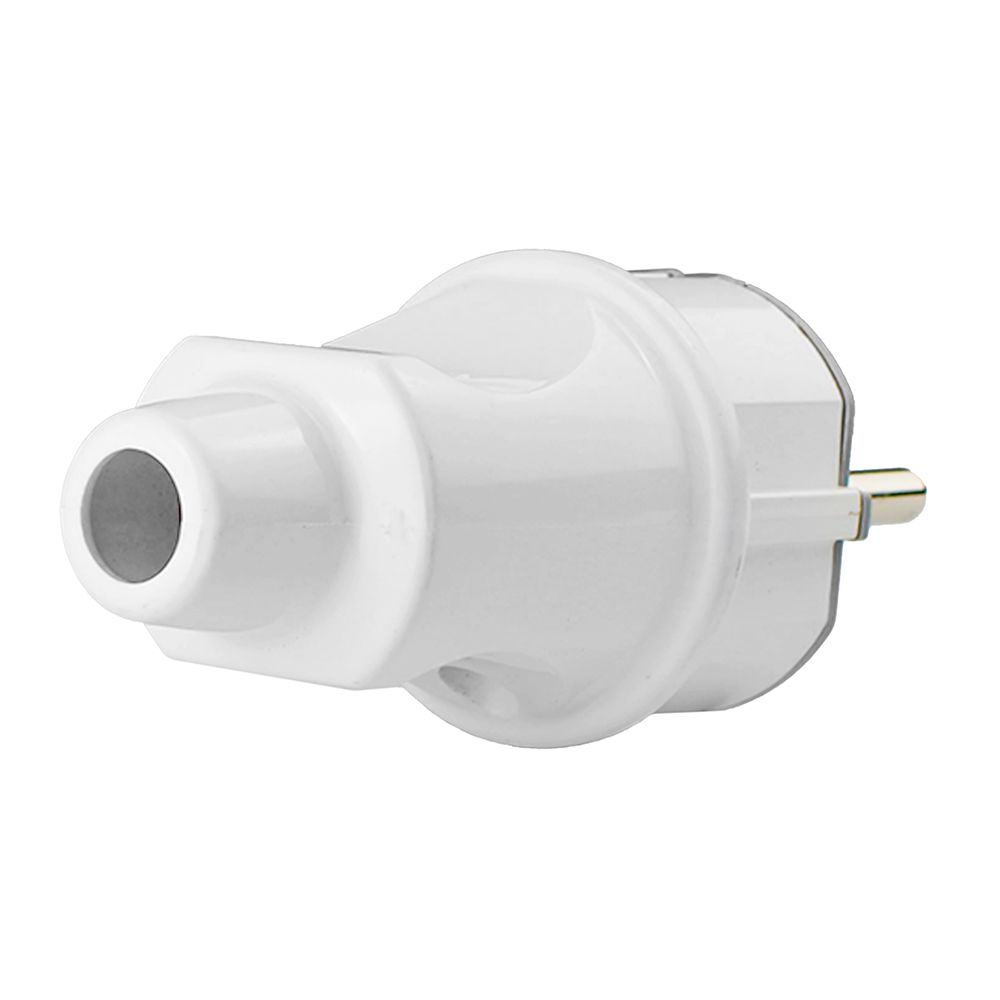

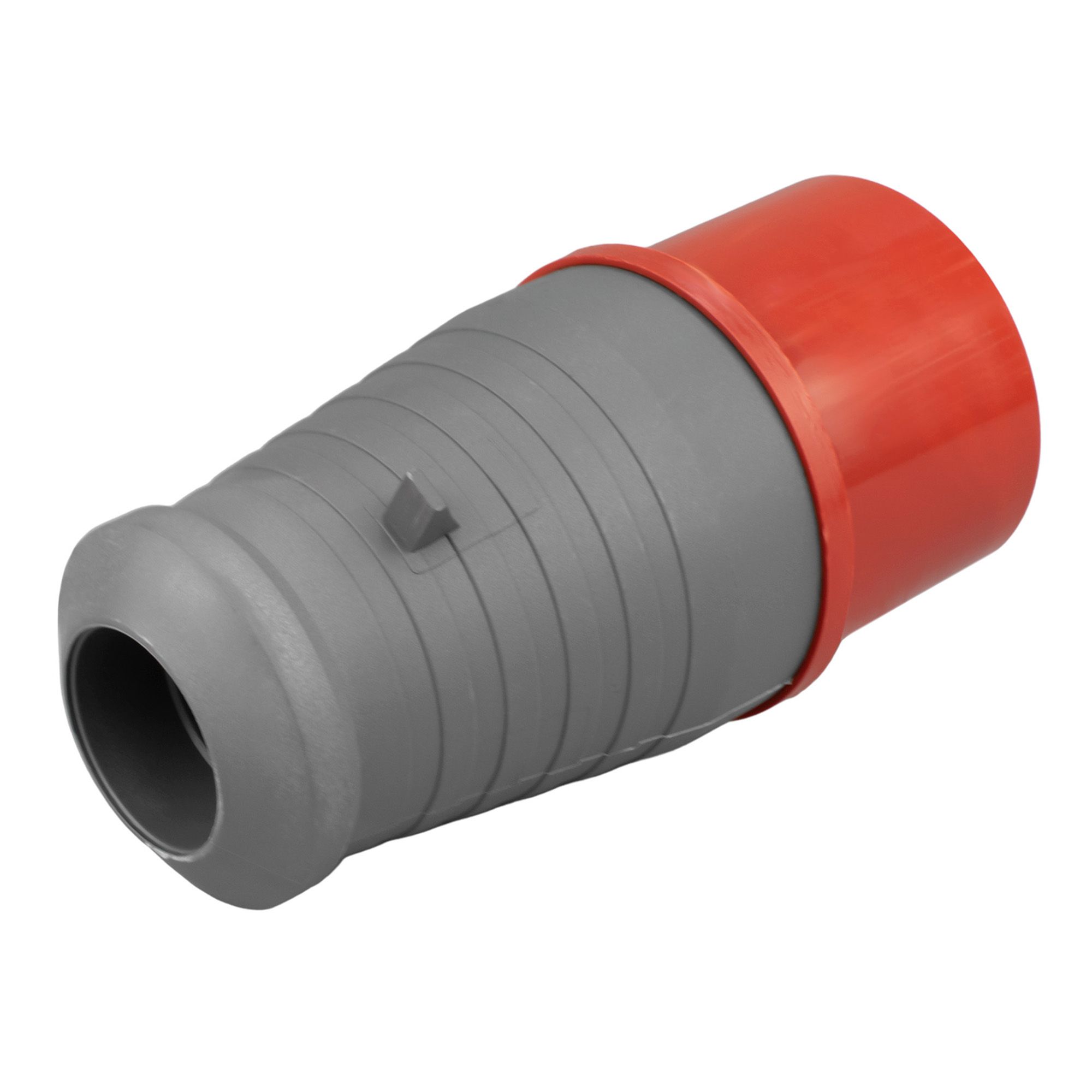

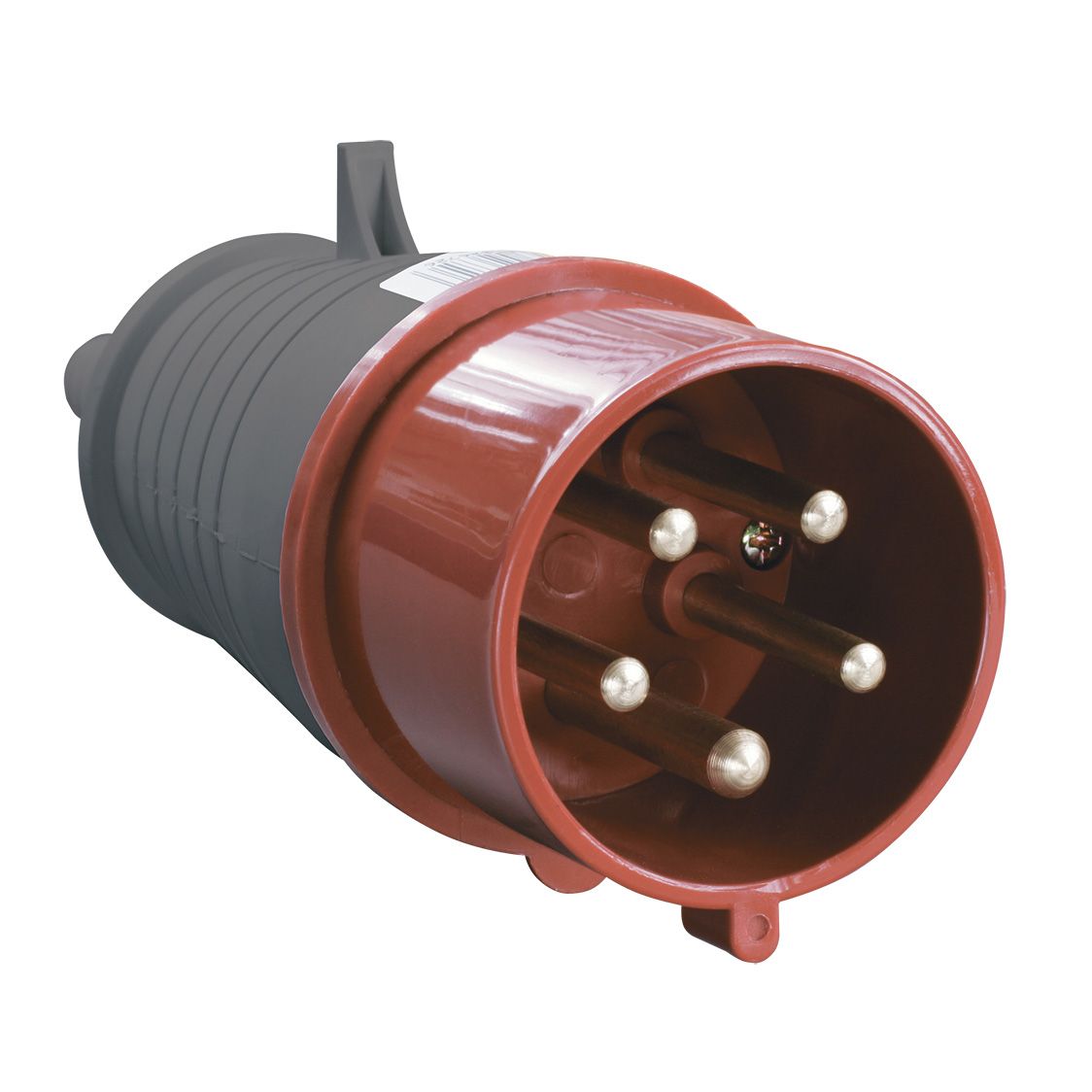

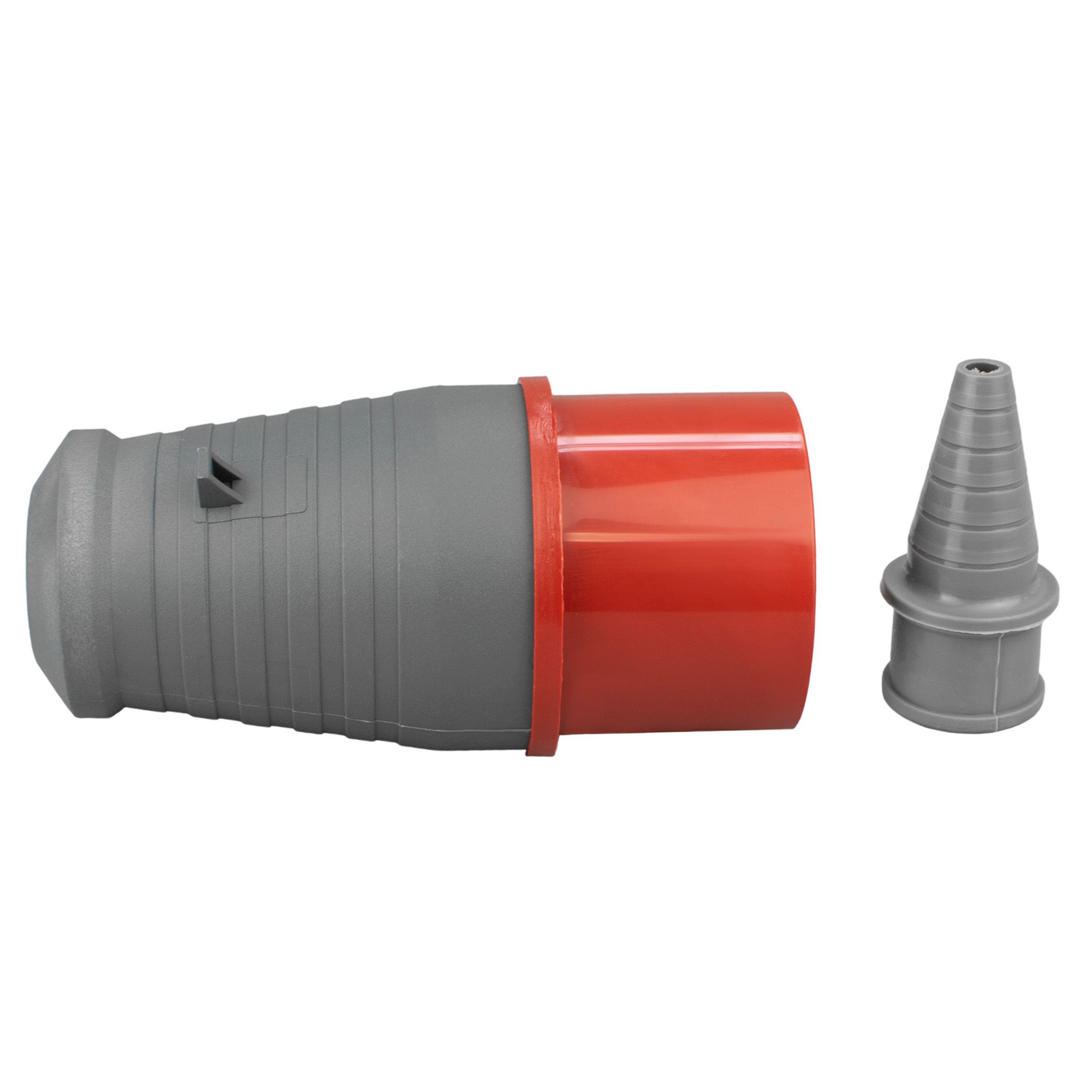

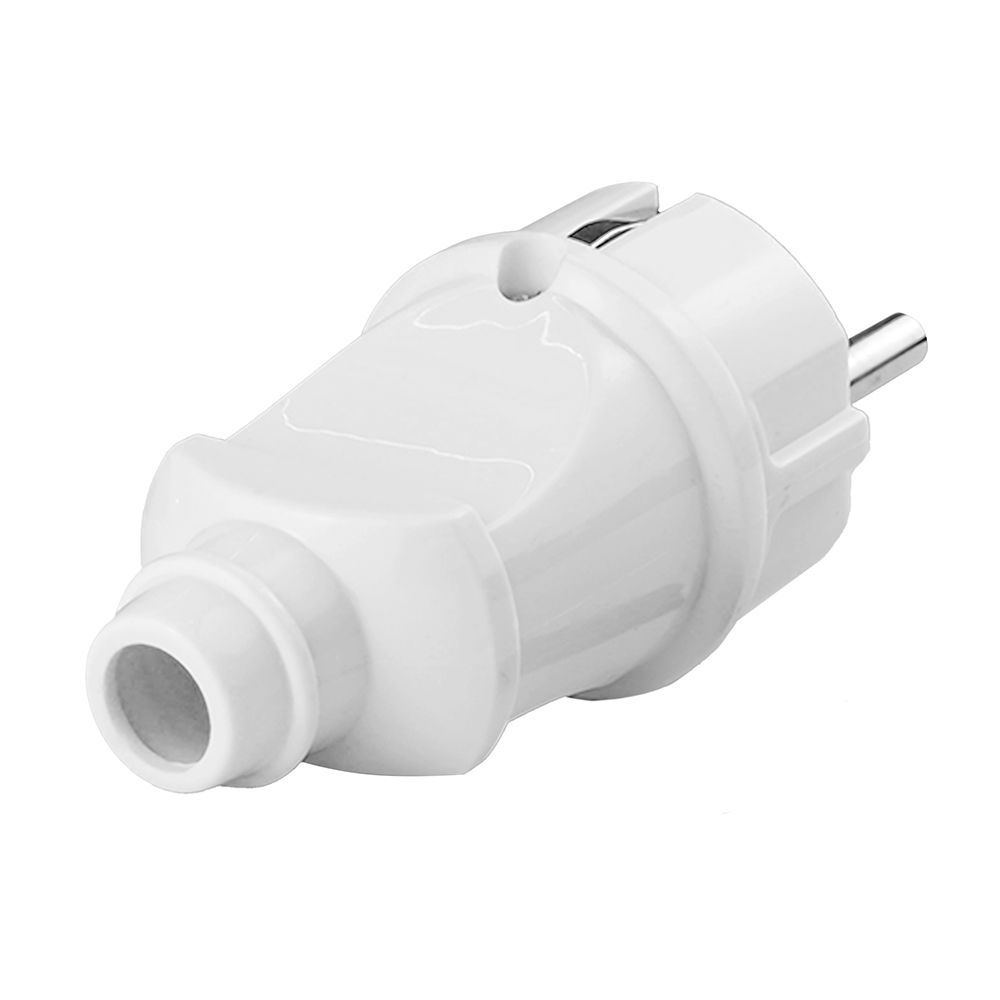

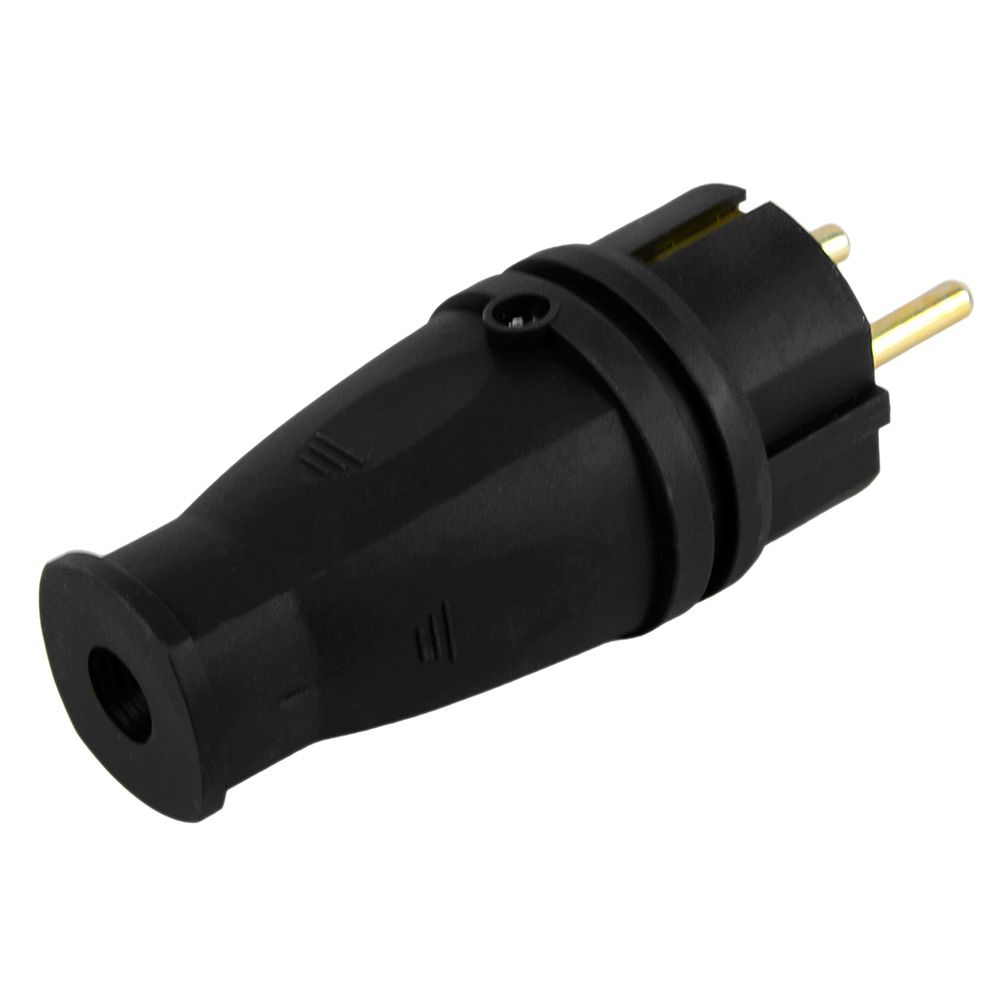

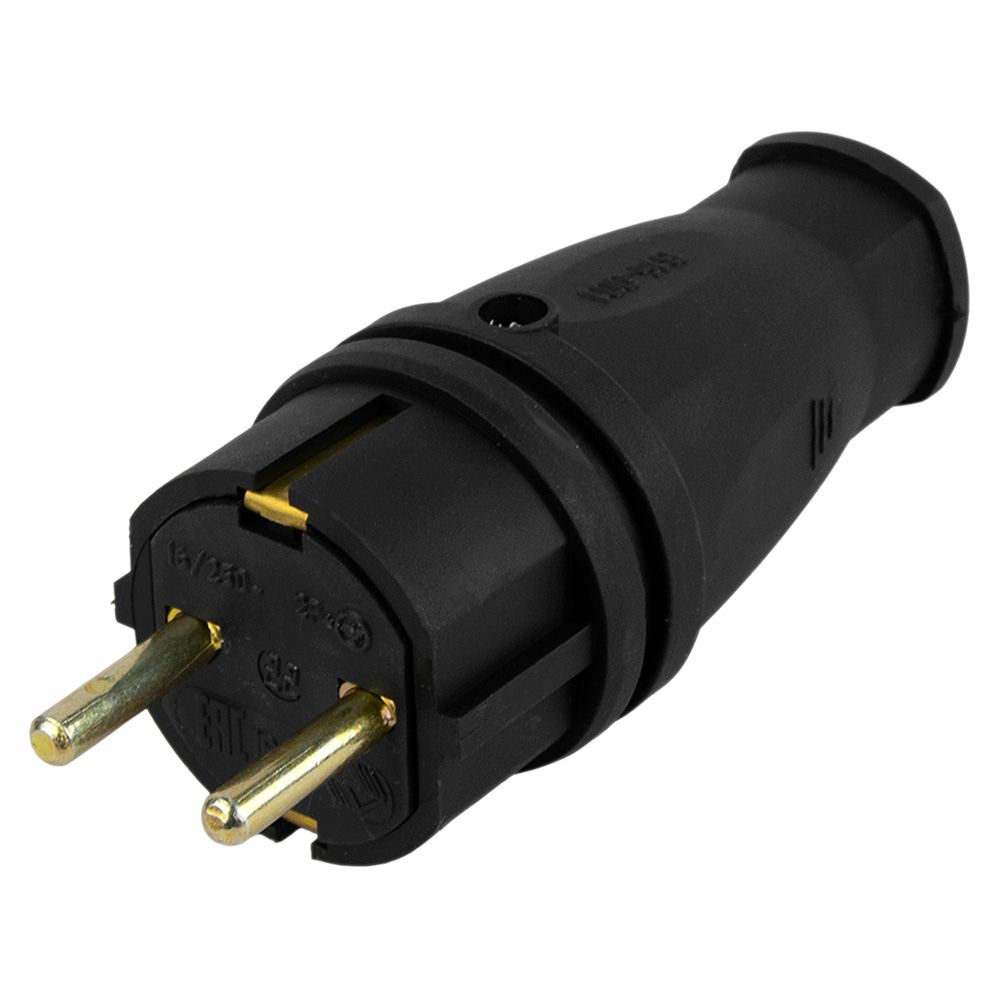

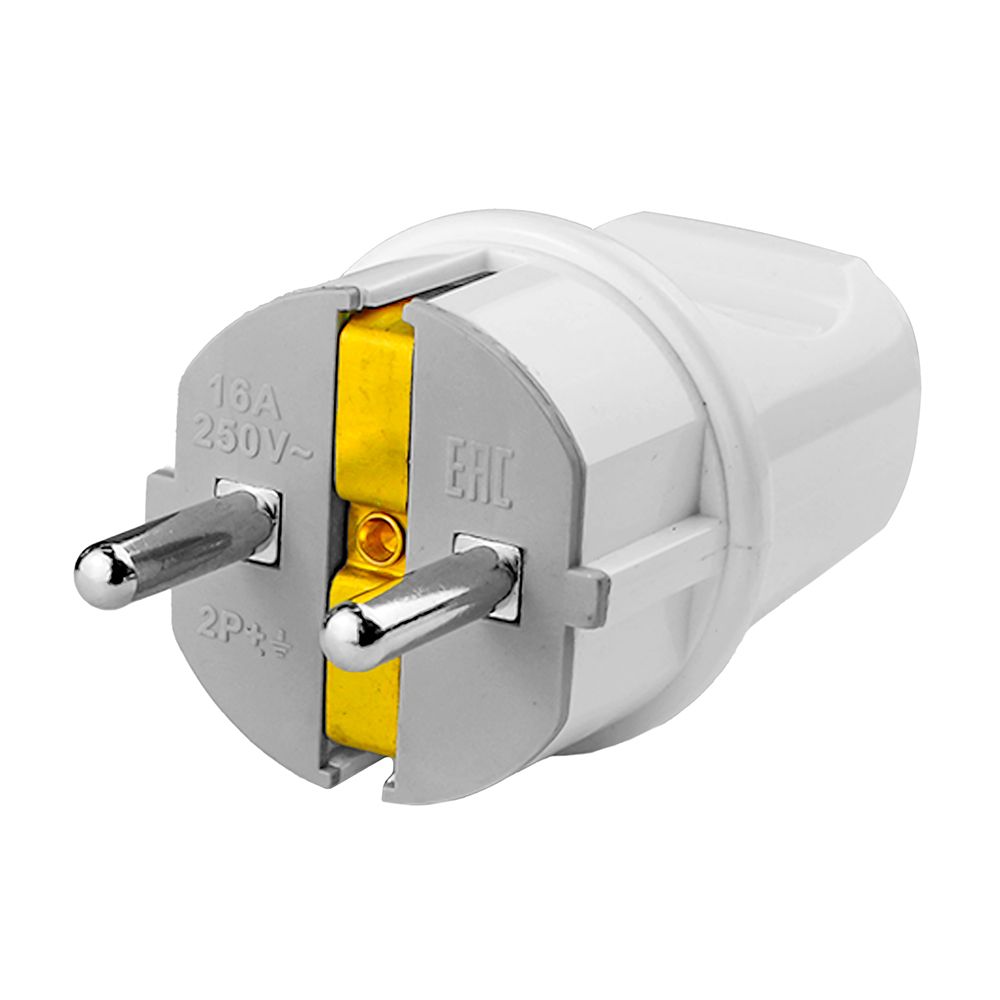

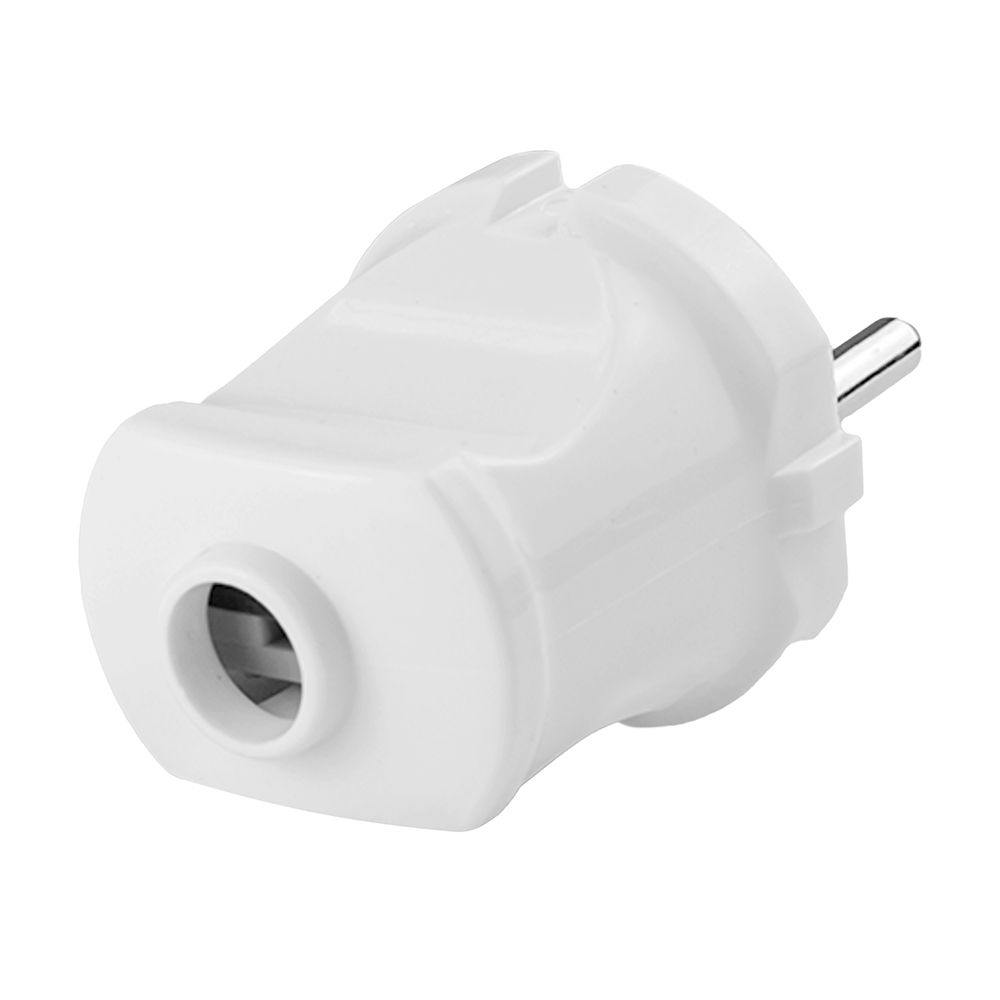

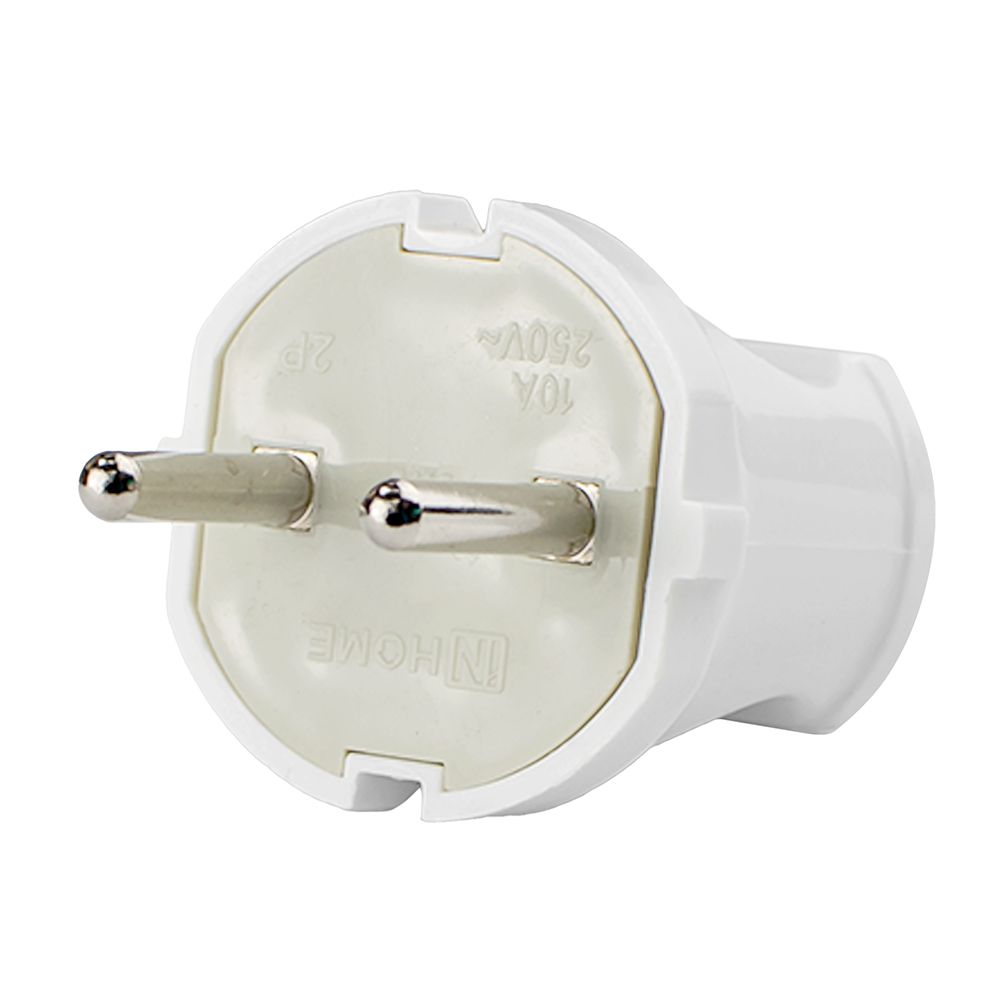

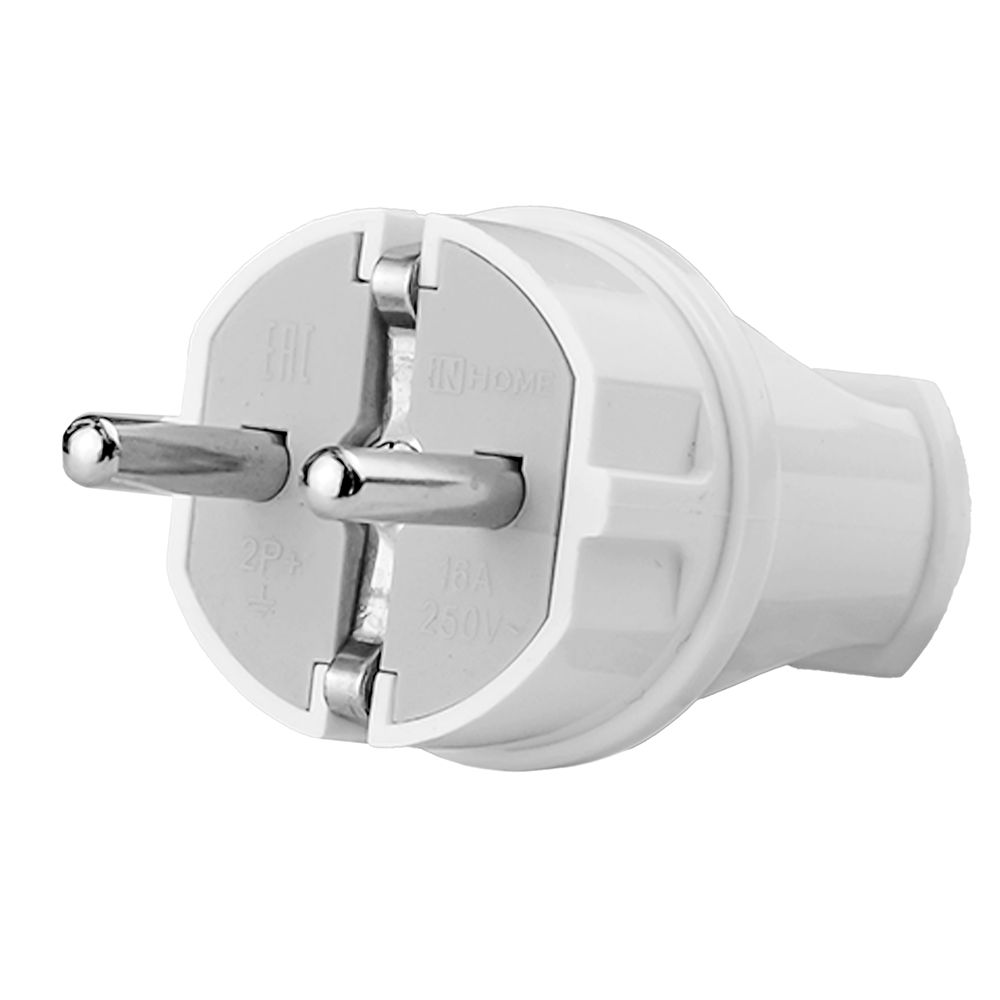

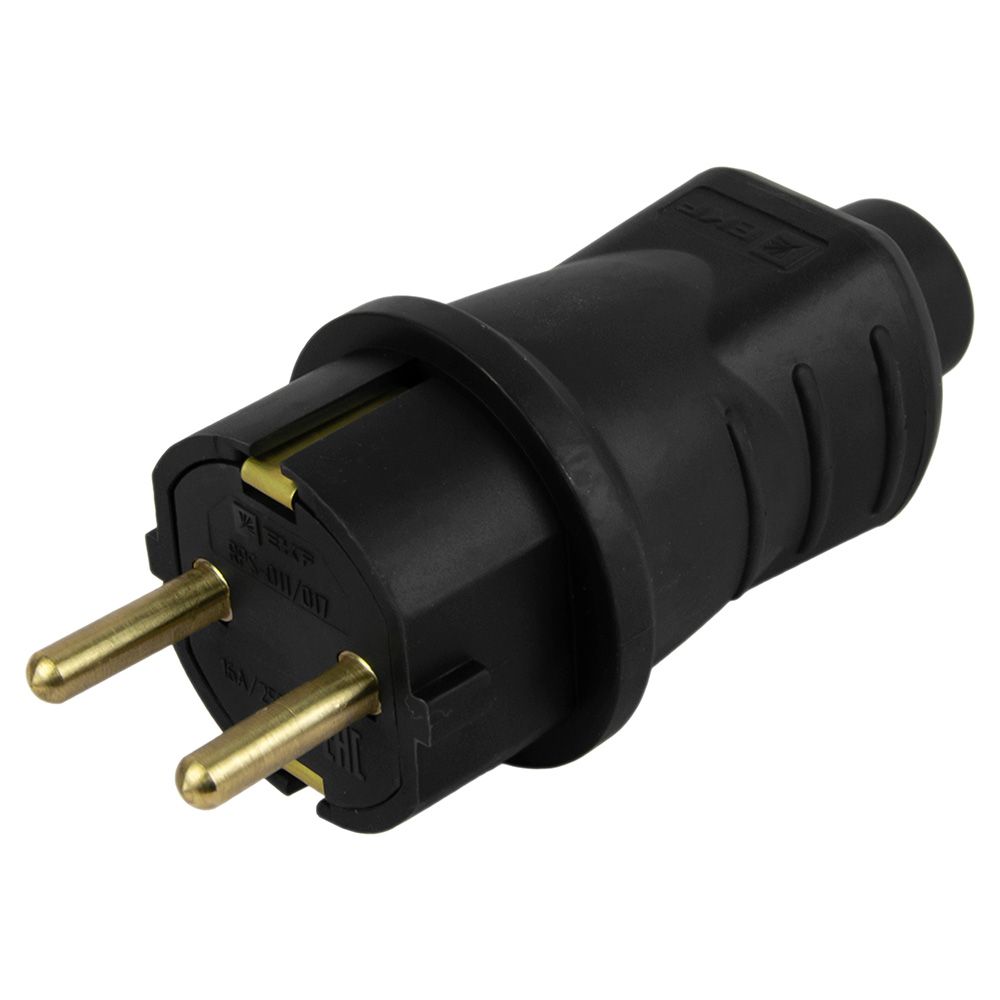

- Вилка устанавливается на сетевой шнур или кабель удлинителя для подключения к розетке. Сопоставьте номинальный ток и напряжение, наличие заземляющего контакта, способ присоединения проводников и допустимые параметры кабеля. Форма корпуса и направление выхода провода должны соответствовать месту использования.
- Колодка служит розеточной частью собираемого или ремонтируемого удлинителя. Проверьте количество гнёзд, наличие заземления, выключателя и других предусмотренных моделью элементов. Суммарная нагрузка всех одновременно подключённых приборов не должна превышать значения, допустимые для колодки, вилки и кабеля.
- Гнездо штепсельное представляет собой розеточную часть разъёмного соединения. Его подбирают к ответной, то есть соединяемой с ним, части по назначению, количеству и расположению контактов, электрическим параметрам и конструкции корпуса.
- Разъём используют для соединения кабелей или подключения оборудования с возможностью последующего разъединения. Уточните, представляет ли товар отдельную часть или комплект, и сопоставьте соединяемые элементы по контактной схеме, маркировке и допустимой нагрузке.

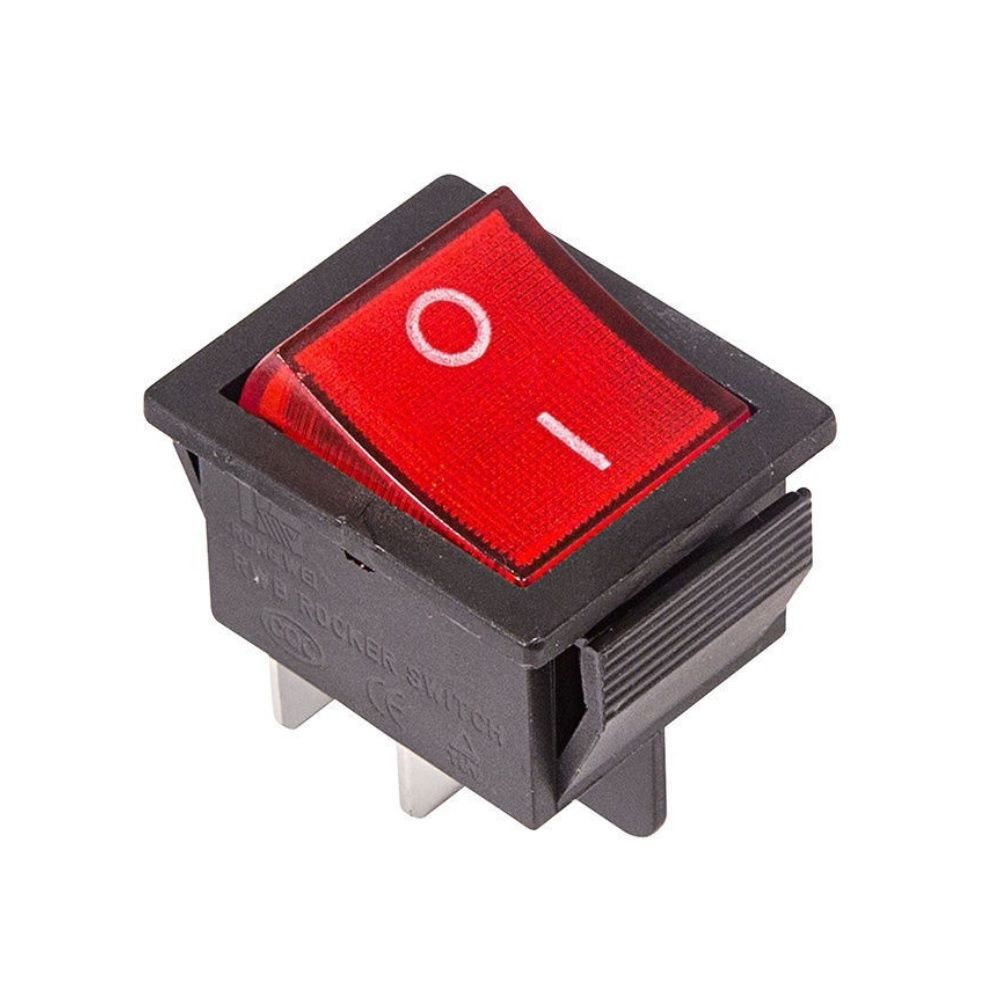

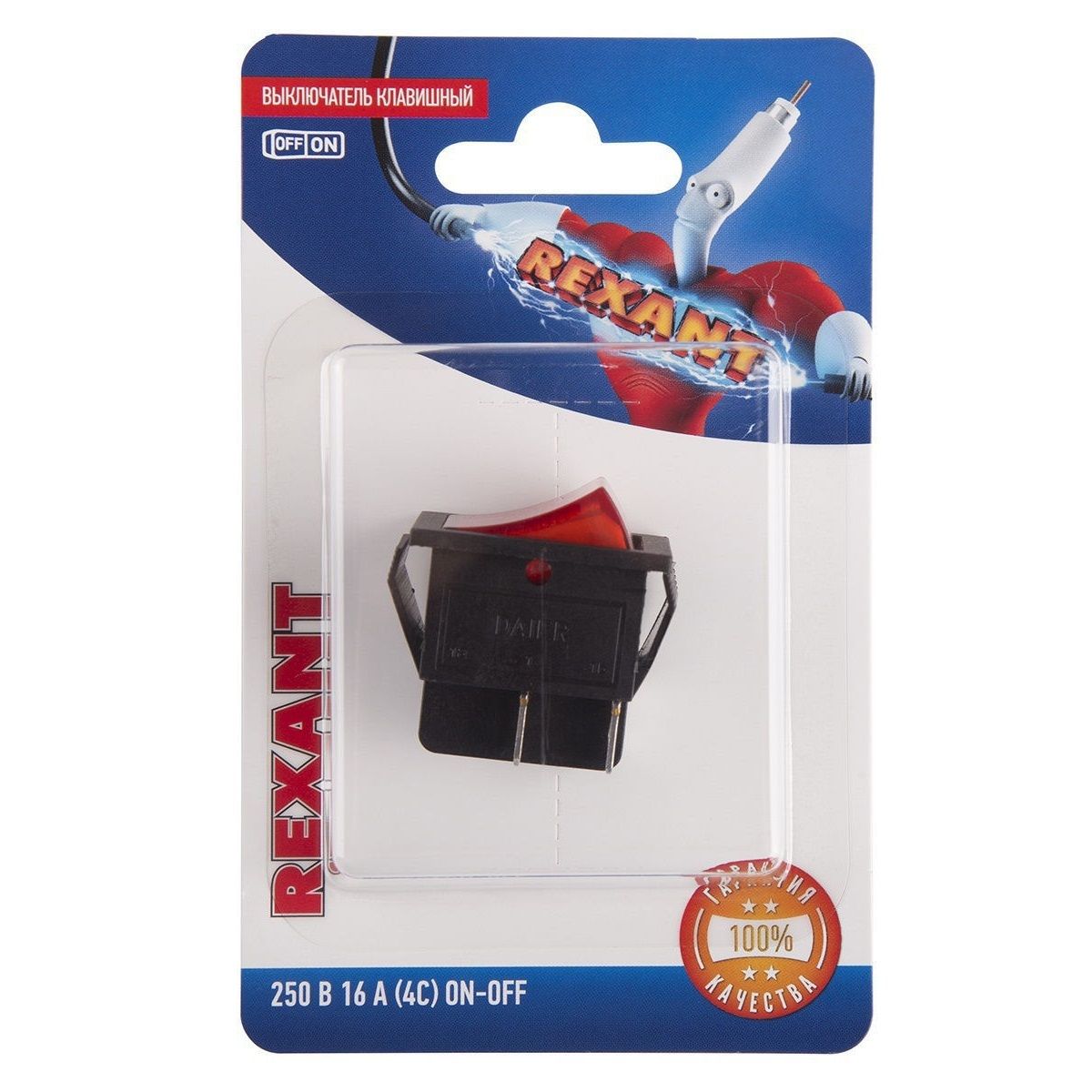

- Выключатель клавишный выбирают для установки или замены элемента управления в приборе, светильнике, удлинителе либо другом оборудовании. Новая модель должна совпадать с заменяемой деталью по назначению, схеме коммутации, расположению выводов и установочным размерам.
- Розетка с заглушкой является розеточной частью соединения, у которой неиспользуемый разъём закрывается предусмотренной конструкцией заглушкой. Проверьте назначение изделия, способ установки, параметры ответной части и заявленные условия эксплуатации. Не путайте такой товар с отдельными заглушками для розеток, предназначенными для закрытия гнёзд бытовой розетки.
Что проверить перед выбором
- Номинальный ток и напряжение. Параметры комплектующей должны соответствовать подключаемому оборудованию и остальным элементам цепи. Допустимую нагрузку ограничивает деталь с наименьшим номинальным значением.
- Контактную схему. Сопоставьте количество, форму и расположение контактов соединяемых частей. Внешне похожие вилки, гнёзда и разъёмы могут быть несовместимы.
- Наличие заземления. Если вилка, колодка или гнездо имеет заземляющий контакт, в кабеле должен быть отдельный защитный проводник, а в электросети — исправное заземление.
- Совместимость с кабелем. Для разборных изделий проверьте количество жил, допустимое сечение проводников, наружный диаметр кабеля, тип клемм и способ фиксации оболочки. Значения, разрешённые для конкретной модели, необходимо сверить в карточке товара.

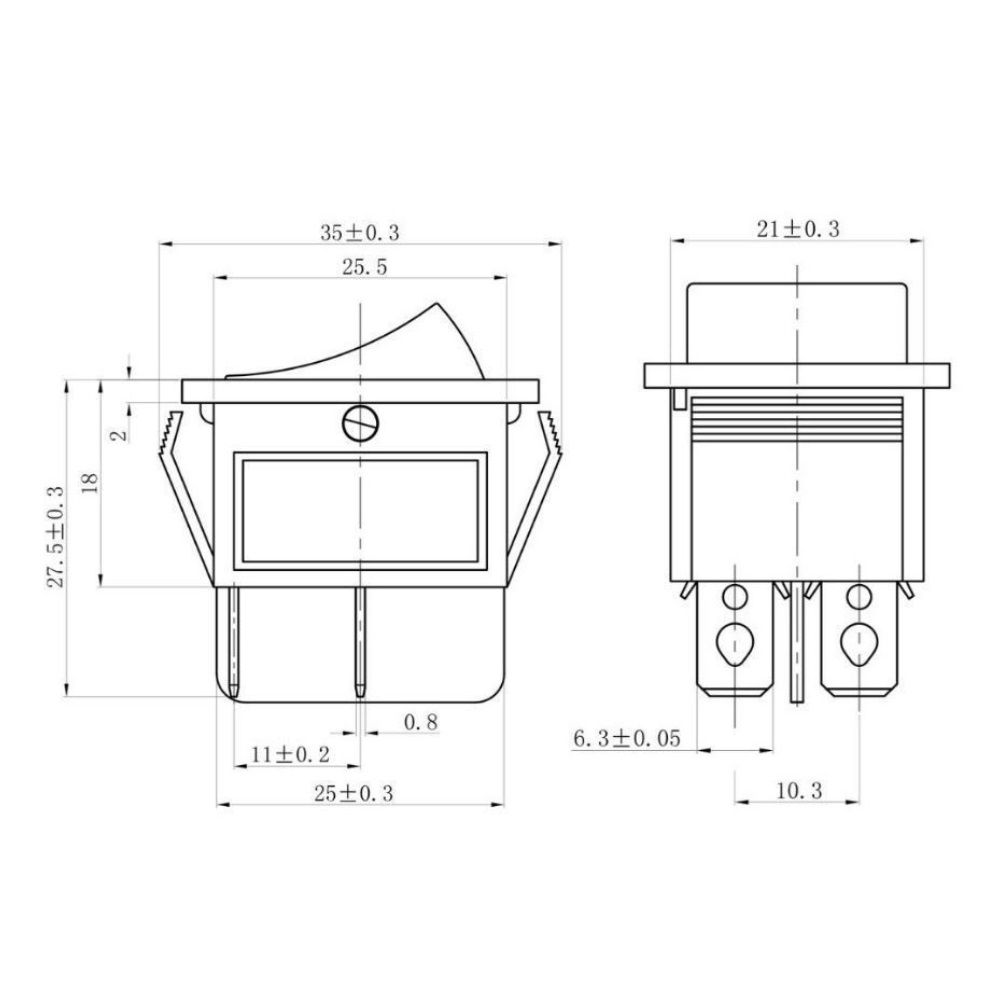

- Конструкцию заменяемой детали. Для клавишного выключателя, гнезда или разъёма сравните установочные размеры, расположение выводов и маркировку новой и старой комплектующих.
Цвет и форму корпуса выбирают только после проверки электрической и конструктивной совместимости. Не ориентируйтесь исключительно на название или фотографию: сопоставьте сведения из карточки товара с маркировкой оборудования и заменяемой детали.
Что может потребоваться в комплекте
- Для сборки нового шнура или удлинителя потребуется подходящий товар из раздела силовых кабелей и проводов. Выбирайте провод, предназначенный для соответствующего способа использования, и проверяйте число жил, гибкость, сечение и наружный диаметр.
- Клеммы, наконечники, термоусадочные трубки и изоляционные материалы представлены в разделе соединений и изоляции. Конкретный способ соединения должен соответствовать конструкции оборудования и электрической схеме.
- Если повреждены вилка и провод либо требуется полностью заменить кабель питания, проверьте готовые сетевые шнуры. Разъём со стороны оборудования и электрические параметры шнура должны соответствовать прибору.
- Когда самостоятельная сборка не требуется, выберите готовый вариант в разделе бытовых удлинителей. Сопоставьте длину кабеля, количество гнёзд, наличие заземления и допустимую суммарную нагрузку.
- Для стационарной точки электросети предназначены розетки и выключатели открытой установки либо розетки и выключатели скрытой установки. Способ монтажа выбирают с учётом конструкции проводки и подготовленного основания.
- Для подключения лампы в светильнике требуется не штепсельное гнездо, а соответствующий патрон, подобранный по цоколю лампы и конструкции светильника.
- Для подготовки проводников и проверки соединения используйте подходящий электромонтажный инструмент. Неподходящий инструмент может надрезать жилы, повредить изоляцию или деформировать контакт.
Каких ошибок следует избегать
- Выбирать комплектующую только по внешнему сходству. Совпадающая форма корпуса не гарантирует одинаковую контактную схему, электрические параметры и установочные размеры.
- Покупать одну часть соединения без проверки второй. Несовпадение контактов, размеров или назначения не позволит правильно соединить вилку, гнездо или разъём.
- Не учитывать общую нагрузку колодки. Несколько одновременно работающих приборов могут превысить допустимое значение и вызвать нагрев контактов или кабеля.
- Считать наличие заземляющего контакта достаточным условием защиты. Без защитного проводника в кабеле и сети заземляющая функция работать не будет.
- Заменять выключатель без сравнения схемы и размеров. Деталь может не совпасть с посадочным местом, расположением выводов или принципом коммутации оборудования.
Безопасность подключения
Не используйте изделия с трещинами, ослабленными контактами, следами нагрева или оплавления, повреждённой изоляцией и деформированными выводами. Перед работой необходимо отключить питание и убедиться в отсутствии напряжения. Выключенное положение клавишного выключателя само по себе не подтверждает, что контакты обесточены.
Не превышайте параметры, указанные производителем, не изменяйте предусмотренную контактную схему и не исключайте защитный проводник. Если назначение выводов неизвестно, маркировка не читается или комплектующая устанавливается в оборудование с высокой нагрузкой, подбор и подключение следует поручить квалифицированному специалисту.
Для начала выбора используйте фильтр «Тип товара», затем сопоставьте номинальные параметры, контакты, заземление, кабель и установочные размеры. Если требуется готовый шнур, удлинитель или стационарная точка подключения, перейдите в соответствующую товарную группу каталога.
