Короткий ответ
Для защиты домашней электросети обычно требуется несколько устройств, потому что разные аппараты реагируют на разные аварийные режимы:
- автоматический выключатель защищает линию от перегрузки и короткого замыкания;
- УЗО отключает цепь при возникновении дифференциального тока выше установленного значения, но само по себе не заменяет защиту от сверхтока;
- дифавтомат совмещает дифференциальную защиту и защиту от перегрузки и короткого замыкания;

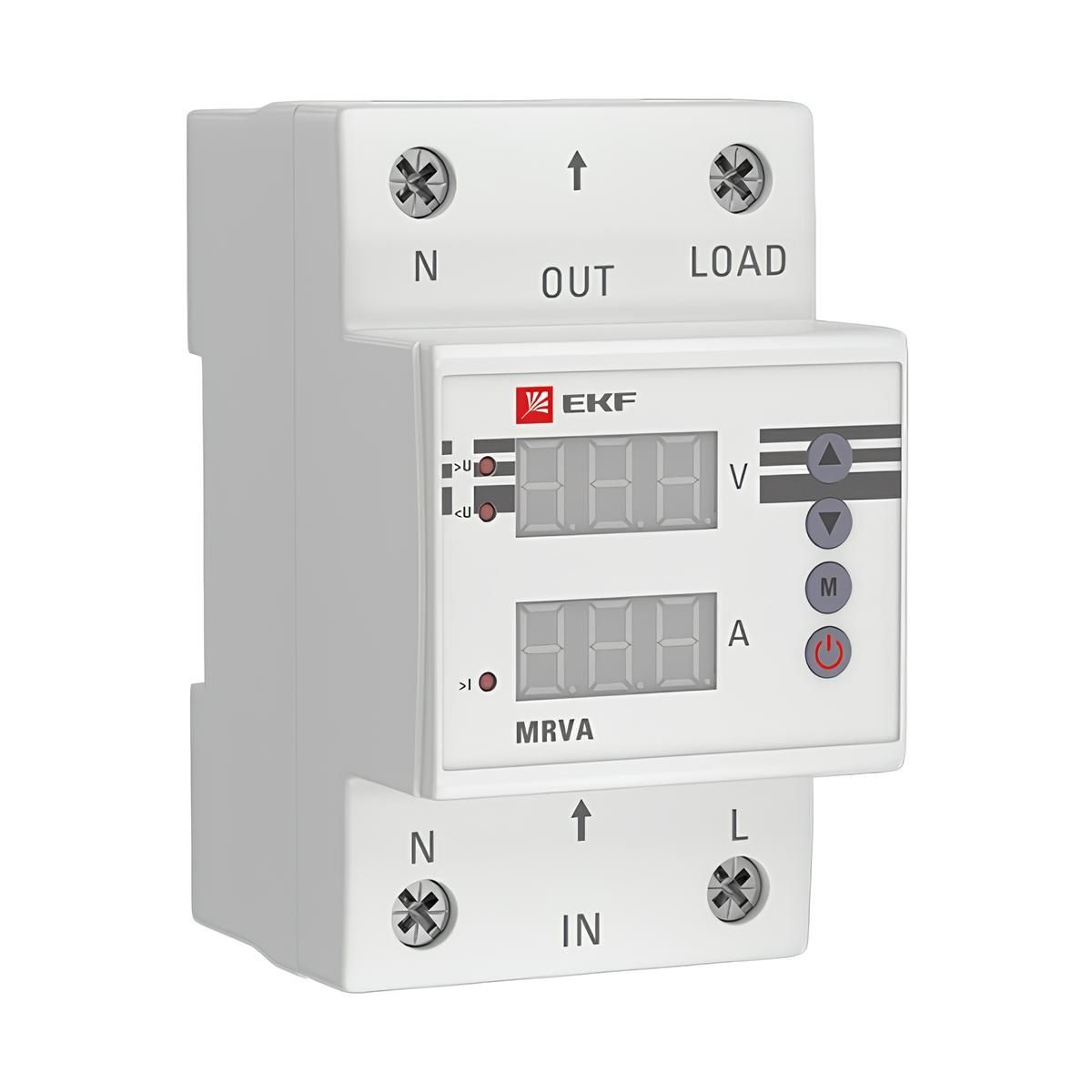

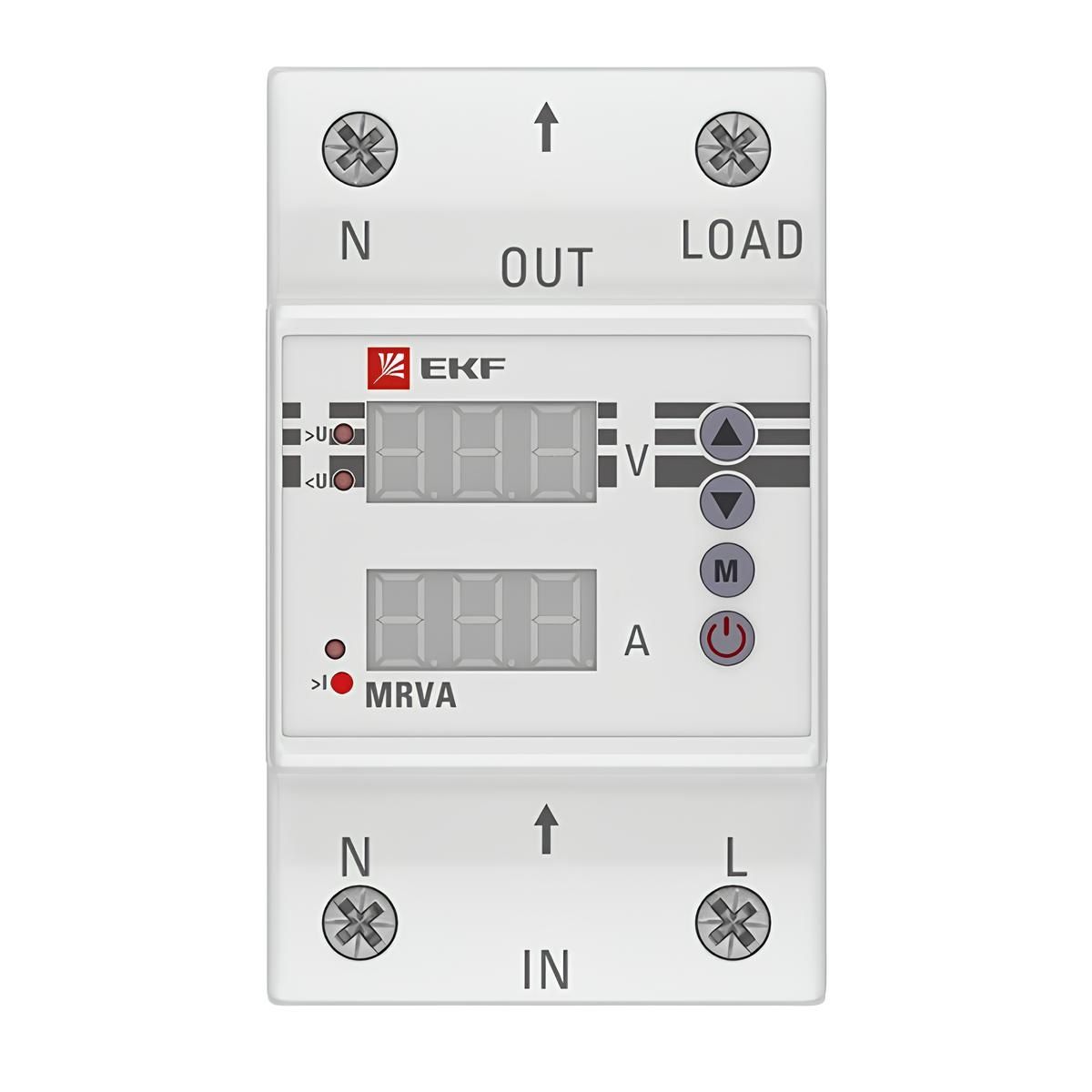

- реле напряжения отключает нагрузку при выходе напряжения за установленные пределы;
- УЗИП применяется для защиты от импульсных перенапряжений;
- стабилизатор или ИБП используют для отдельных потребителей, если это требуется условиями электроснабжения и характеристиками оборудования.
Основные компоненты для квартиры, частного дома или дачи можно искать в разделе «Щитовое оборудование» на Saray.ru.
Важно: номиналы автоматов, параметры УЗО и дифавтоматов, необходимость и тип УЗИП, реле напряжения и общую схему электрощита определяют для конкретной электросети. Перед покупкой оборудования и изменением схемы щита решение следует согласовать с квалифицированным электриком.
Какую задачу решаем
Перед покупкой важно определить не название устройства, а от какой проблемы нужно защитить конкретную линию или оборудование.
| Риск | Какое устройство решает задачу |
|---|---|
| Перегрузка линии | Автоматический выключатель или дифавтомат |
| Короткое замыкание | Автоматический выключатель или дифавтомат |
| Дифференциальный ток | УЗО или дифавтомат |
| Недопустимое повышение или понижение напряжения | Реле напряжения |
| Импульсное перенапряжение | УЗИП |
| Нестабильное питание чувствительного оборудования | При необходимости стабилизатор |
| Отключение электроснабжения критичного оборудования | При необходимости ИБП |
Главный принцип: сначала определить риски и параметры линии, затем выбирать тип и характеристики защитного аппарата.
Когда нужны эти товары
Состав защиты электросети стоит проверить:
- при прокладке новой проводки;
- при реконструкции или модернизации электрощита;
- при организации электроснабжения частного дома или дачи;
- при появлении новых мощных потребителей;
- при устройстве отдельных линий для кухни, ванной, мастерской, гаража или хозяйственных построек;
- при необходимости защитить чувствительное к качеству питания оборудование.
Для гаража, дачи и других неотапливаемых или влажных помещений дополнительно учитывают допустимые условия эксплуатации оборудования и степень защиты корпуса щита.
Как выбрать
Выбор начинается с параметров линии и схемы электроснабжения, а не с бренда или цены устройства.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Задача защиты | Перегрузка, короткое замыкание, дифференциальный ток, отклонение напряжения или импульсное перенапряжение | Для разных аварийных режимов применяются разные аппараты |
| Параметры линии | Материал и сечение кабеля, способ прокладки, расчётная нагрузка | Защитный аппарат должен соответствовать защищаемой проводке |
| Параметры сети | Количество фаз, схема электроснабжения и заземления | От этого зависит схема подключения и выбор оборудования |
| Автоматический выключатель | Номинальный ток, полюсность, характеристика срабатывания, отключающая способность | Выбор только по мощности бытового прибора может быть ошибочным |
| УЗО или дифавтомат | Номинальный ток, дифференциальный ток, тип, количество полюсов | Параметры должны соответствовать назначению и схеме линии |
| Реле напряжения | Количество фаз, допустимый ток, пределы и задержка отключения | Настройки должны соответствовать сети и подключённой нагрузке |
| УЗИП | Тип, место установки, параметры сети и заземления | УЗИП является частью общей системы защиты от импульсных перенапряжений |
| Щит | Вместимость, способ установки, степень защиты, место для подключения и обслуживания | В корпусе должно хватить пространства для всех предусмотренных схемой компонентов |
Подобрать модульные аппараты можно в разделе «Автоматические выключатели».
Какие варианты бывают
| Вид оборудования | Основная задача | Что проверить перед покупкой |
|---|---|---|
| Автоматический выключатель | Защита линии от перегрузки и короткого замыкания | Номинал, полюсность, характеристику срабатывания, отключающую способность и параметры кабеля |
| УЗО | Дифференциальная защита | Номинальный и дифференциальный ток, тип, полюсность и наличие предусмотренной схемой защиты от сверхтока |
| Дифавтомат | Дифференциальная защита плюс защита от перегрузки и короткого замыкания | Параметры линии, номинальный и дифференциальный ток, тип и полюсность |
| Реле напряжения | Отключение нагрузки при выходе напряжения за заданные пределы | Количество фаз, допустимый ток, диапазон настроек и способ подключения |
| УЗИП | Ограничение импульсных перенапряжений | Тип устройства, место установки, параметры сети и заземления |
| Стабилизатор напряжения | Коррекция напряжения питания подключённого оборудования | Мощность и характер нагрузки, рабочий диапазон входного напряжения |
| ИБП | Резервное питание отдельных потребителей | Мощность нагрузки и требуемое время автономной работы |
| Сетевой фильтр | Дополнительная локальная защита подключённой техники | Допустимую нагрузку и характеристики конкретной модели; сетевой фильтр не заменяет аппараты электрощита |
Важно не считать эти устройства взаимозаменяемыми: автомат, УЗО, реле напряжения и УЗИП решают разные задачи.
Перейти к подбору можно в разделы:
- автоматические выключатели;
- приборы учёта, контроля и измерения;
- трансформаторы тока и стабилизаторы напряжения;
- щиты и боксы.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Тип жилья сам по себе не определяет состав защиты. Важнее состояние проводки, количество линий, параметры ввода, подключённое оборудование и условия эксплуатации.
| Сценарий | Что учитывать | На чём сосредоточиться при подборе | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске | Состояние проводки, количество групп, мощные потребители, влажные помещения, размеры щита | Защита каждой линии от сверхтока и предусмотренная схемой дифференциальная защита; необходимость дополнительных аппаратов определяется по сети | Щитовое оборудование |
| Частный дом | Тип ввода, количество групп, инженерное оборудование, наружные линии, заземление | Разделение нагрузок по линиям и согласованная система защитных аппаратов | Автоматические выключатели |
| Дача или участок | Сезонность, хозяйственные постройки, наружные линии, условия размещения оборудования | Соответствие аппаратов фактическим условиям эксплуатации и параметрам сети | Приборы контроля |
| Гараж или мастерская | Электроинструмент, пусковые нагрузки, отдельные линии, температура и влажность | Правильно рассчитанные линии, защитные аппараты и подходящий корпус | Щиты и боксы |
Для оборудования, установленного в холодном, влажном или запылённом помещении, проверяйте допустимую температуру эксплуатации и степень защиты конкретного корпуса.
Бренды, представленные в гипермаркете Сарай
В разделе щитового оборудования Saray.ru представлены товары брендов ABB, EKF, Schneider Electric, Systeme Electric, TDM, ИЭК, ЭРА и других производителей.
| Бренд | На что смотреть при выборе | Когда рассматривать |
|---|---|---|
| ABB | Тип аппарата, номинальные характеристики, полюсность, совместимость со схемой | Когда подходящая модель соответствует рассчитанным параметрам линии |
| EKF | Назначение, номинальный ток, параметры дифференциальной или контрольной защиты | Для комплектации щита по заранее определённым характеристикам |
| Schneider Electric | Назначение аппарата, полюсность, отключающая способность и другие параметры | Когда характеристики устройства соответствуют проекту электросети |
| Systeme Electric | Тип устройства, номинальные параметры и совместимость | Для подбора модульного оборудования по требованиям конкретной схемы |
| TDM | Номинал, полюсность, назначение и условия эксплуатации | Когда конкретная модель подходит под параметры защищаемой линии |
| ИЭК | Тип аппарата, электрические характеристики и назначение | Для комплектации щита по рассчитанным параметрам |
| ЭРА | Тип защиты, номинальные характеристики и совместимость со схемой | Когда параметры выбранного устройства соответствуют конкретной задаче |
Бренд имеет смысл выбирать после определения необходимых технических характеристик. Ассортимент и наличие отдельных моделей могут меняться, поэтому перед покупкой проверяйте актуальные позиции в разделе «Щитовое оборудование».
Что купить вместе, чтобы решить задачу полностью
Комплект формируют по готовой схеме электрощита. Помимо основных защитных аппаратов заранее проверьте корпус и элементы, необходимые для монтажа.
| Что может понадобиться | Для чего | Куда перейти |
|---|---|---|
| Автоматические выключатели | Защита соответствующих линий от перегрузки и короткого замыкания | Автоматические выключатели |
| УЗО или дифавтоматы | Дифференциальная защита предусмотренных схемой цепей | Модульное защитное оборудование |
| Реле напряжения | Контроль напряжения и отключение нагрузки при выходе за заданные пределы | Приборы учёта, контроля и измерения |
| УЗИП | Защита от импульсных перенапряжений, если устройство предусмотрено схемой | Модульное оборудование |
| Щит или бокс | Размещение оборудования и соединений | Щиты и боксы |
| Монтажные аксессуары | Комплектация и организация оборудования внутри щита | Аксессуары для щитов и боксов |
| Стабилизатор или ИБП | Стабилизация или резервное питание отдельных потребителей, когда это необходимо | Стабилизаторы напряжения |
Не покупайте компоненты щита как независимый набор устройств: перед заказом важно проверить их соответствие одной электрической схеме.
Частые ошибки при выборе и покупке
- Увеличивать номинал автомата из-за частых отключений. Сначала нужно выяснить причину срабатывания и проверить кабель, нагрузку и соединения.
- Считать УЗО заменой автоматическому выключателю. УЗО без встроенной защиты от сверхтока выполняет другую функцию.
- Путать реле напряжения и УЗИП. Первое контролирует уровень напряжения, второе предназначено для защиты от импульсных перенапряжений.
- Подбирать автомат только по мощности одного прибора. Защитное устройство выбирают с учётом всей защищаемой линии.
- Выбирать щит без запаса для подключения и обслуживания. Проверяйте не только количество модулей, но и возможность нормально разместить соединения и предусмотренные комплектующие.
- Покупать аппараты до подготовки схемы. Даже подходящие по отдельности устройства должны быть согласованы между собой и с параметрами электросети.
Маршрут покупки на Saray.ru
- Определите состав линий и подготовьте схему электрощита.
- Зафиксируйте параметры кабелей, сети и расчётных нагрузок.
- Подберите автоматические выключатели, УЗО или дифавтоматы по рассчитанным характеристикам.
- Проверьте необходимость приборов контроля напряжения, УЗИП, стабилизатора или ИБП.
- Выберите щит или бокс нужной вместимости и добавьте предусмотренные схемой аксессуары.
- Перед оформлением заказа сверите характеристики и комплект со специалистом.
Чек-лист перед покупкой
- Определены назначение и количество линий.
- Известны материал и сечение кабелей.
- Учтены расчётные нагрузки и количество фаз.
- Определены характеристики автоматических выключателей.
- Понятно, где требуется дифференциальная защита.
- Проверена необходимость реле напряжения, УЗИП, стабилизатора или ИБП.
- Выбран щит, подходящий по вместимости и условиям установки.
- Составлен список монтажных аксессуаров.
- Весь комплект проверен по одной схеме электрощита.
Частые вопросы
Что в первую очередь купить для защиты домашней электросети?
Сначала определяют схему и параметры линий. После этого подбирают защиту от перегрузки и короткого замыкания, необходимую дифференциальную защиту и только затем дополнительные устройства, если они требуются для конкретной сети.
Что лучше — УЗО или дифавтомат?
Это не прямые аналоги. УЗО обеспечивает дифференциальную защиту и должно применяться с предусмотренной защитой от сверхтока. Дифавтомат совмещает обе функции в одном аппарате. Выбор зависит от схемы щита и параметров линии.
Реле напряжения заменяет УЗИП?
Нет. Реле напряжения отключает нагрузку при выходе напряжения за установленные пределы, а УЗИП предназначен для ограничения импульсных перенапряжений.
Нужен ли стабилизатор, если установлен автомат?
Автомат и стабилизатор выполняют разные функции. Автомат защищает линию от сверхтока, а стабилизатор применяют, когда конкретному оборудованию требуется стабилизация напряжения питания.
Достаточно ли сетевого фильтра для защиты домашней электросети?
Нет. Сетевой фильтр работает с подключённой к нему техникой и не заменяет защитные аппараты распределительного щита.
Можно ли поставить автомат большего номинала, если старый часто отключается?
Без проверки линии — нет. Срабатывание может быть связано с перегрузкой, неисправностью оборудования, проводки или соединений. Сначала определяют причину, а затем принимают решение о параметрах защиты.
Что купить на Saray.ru, чтобы решить задачу полностью
Если схема электрощита уже подготовлена, начните с раздела «Щитовое оборудование» и подбирайте компоненты по рассчитанным характеристикам.
Перед заказом проверьте три вещи: соответствие аппаратов параметрам линий, совместимость компонентов между собой и достаточную вместимость щита. Это важнее количества устройств и выбора конкретного бренда.
Эксперт
Никита Хайбулин
Заведующий Отделом «Электрика» гипермаркета «Сарай»
Совет эксперта
Перед подбором оборудования подготовьте данные, которые действительно влияют на выбор: количество и назначение линий, материал и сечение кабелей, фазность сети, предполагаемую нагрузку и перечень мощных потребителей. Если электрощит уже установлен, полезно иметь фотографии его общего вида и маркировки аппаратов, но они не заменяют проверку схемы и расчёт. Если автомат регулярно отключается, сначала найдите причину срабатывания — увеличивать номинал без проверки линии нельзя.
