Установка розетки, выключателя и переключателя скрытой установки: как выбрать и установить без переделок

Содержание

• Короткий ответ
• Какую задачу решаем
• Когда нужны розетки, выключатели и переключатели скрытой установки
• Как выбрать
• Какие варианты бывают
• Что проверить перед монтажом
• Как установить розетку, выключатель или переключатель скрытой установки
• Что выбрать для квартиры, дома или дачи в Ульяновской области
• Бренды, представленные в гипермаркете Сарай
• Что понадобится для монтажа
• Частые ошибки при выборе и покупке
• Маршрут покупки на Saray.ru
• Чек-лист перед покупкой
• Частые вопросы
• Что купить на Saray.ru, чтобы решить задачу полностью

Короткий ответ

Для скрытой установки сначала определите назначение точки: подключение электроприбора, управление одной или несколькими группами света либо управление освещением из нескольких мест. Затем проверьте схему проводки, размеры и глубину установочной коробки, характеристики механизма и совместимость рамки с выбранной серией.

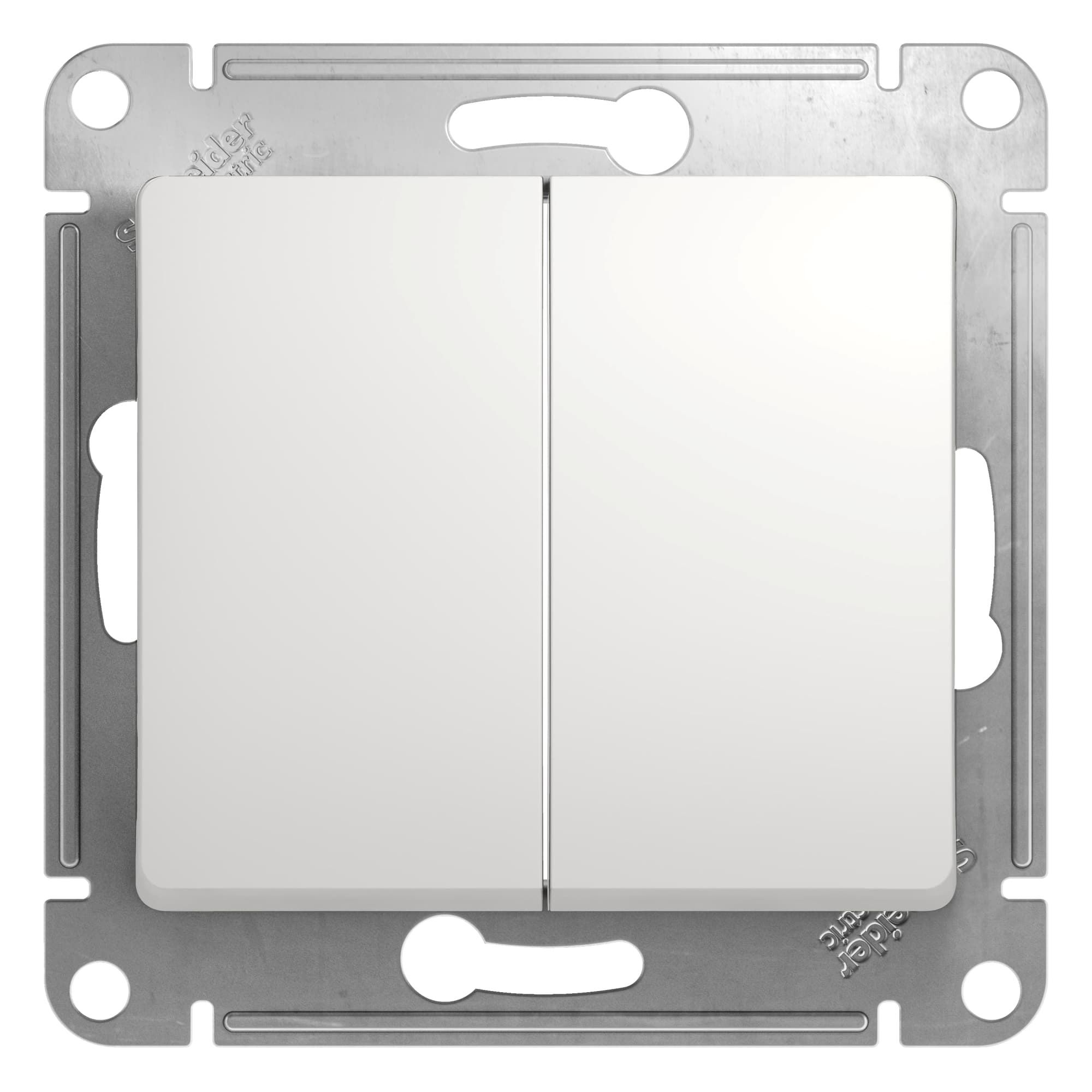

Обычный выключатель и переключатель решают разные задачи. Выключатель используют для управления светом из одной точки, для двух точек управления нужна соответствующая схема с переключателями, а в классической проводной схеме для трёх и более точек добавляют промежуточный переключатель.

Если старая точка нагревается, искрит, имеет следы оплавления или состояние проводки неизвестно, сначала требуется диагностика. Замена механизма сама по себе не устраняет неисправность линии.

Подходящие механизмы собраны в разделе розеток и выключателей скрытой установки.

Какую задачу решаем

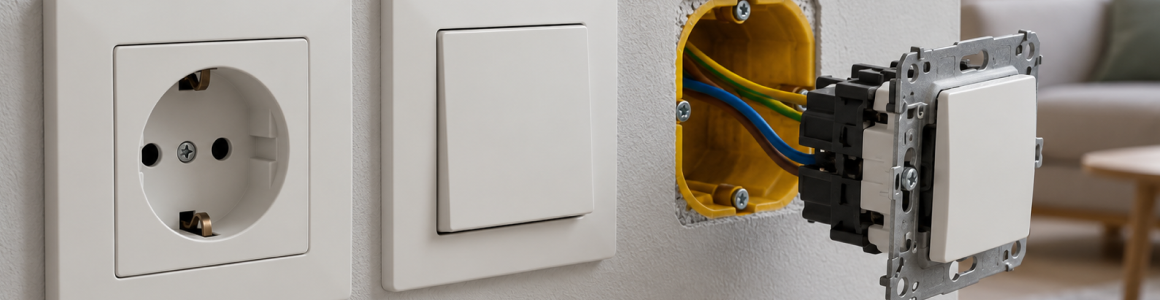

При скрытом монтаже рабочий механизм размещается в установочной коробке внутри стены, а снаружи остаются лицевая часть, клавиша и рамка.

До покупки определите:

• что требуется установить — розетку, выключатель, переключатель или другой механизм;
• сколько групп освещения нужно управлять;
• из скольких мест требуется включать и выключать свет;
• подходит ли существующая установочная коробка;
• нужен один механизм или многопостовой блок;
• предусмотрен ли защитный проводник;
• соответствует ли исполнение устройства условиям помещения;
• какие материалы и инструмент потребуются.

Для новой электрической точки дополнительно определяют кабель, соединительные элементы и защиту линии. При простой замене исправного механизма такой объём работ обычно не требуется.

Когда нужны розетки, выключатели и переключатели скрытой установки

Изделия скрытой установки применяют там, где конструкция стены и электропроводки предусматривает размещение механизма внутри установочной коробки.

Основные сценарии:

• замена электроустановочных изделий во время ремонта квартиры;
• новая электропроводка в частном доме;
• добавление или перенос электрической точки;
• сборка блока из нескольких механизмов;
• управление одной или несколькими группами освещения;
• управление светом из нескольких мест;
• установка компьютерной или телевизионной розетки;
• замена старого исправного механизма без переделки линии.

Если проводка выполнена открытым способом и устройство располагается на поверхности стены, используют изделия открытой установки.

Как выбрать

Сначала определите назначение и схему подключения. Цвет, форму клавиш и дизайн рамки выбирают после проверки технических параметров и совместимости.

Итого: сначала задача и условия монтажа, затем совместимая серия и только после этого внешний вид.

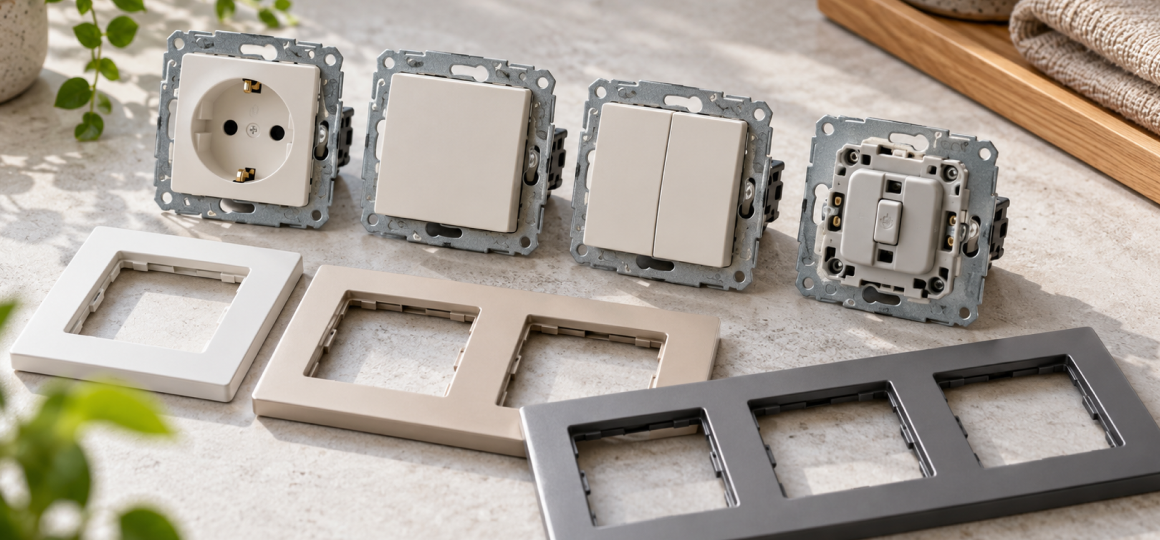

Какие варианты бывают

Если планируется многопостовой блок, состав определяют заранее: например, розетка, выключатель и информационный механизм. Это позволяет сразу подобрать совместимые элементы одной серии.

Что проверить перед монтажом

Схему проводки

Не определяйте назначение проводников только по цвету изоляции, особенно если проводка старая или раньше переделывалась.

Если схема неизвестна или назначение проводников вызывает сомнение, требуется проверка квалифицированным специалистом.

Установочную коробку

Проверьте:

• размер;
• глубину;
• состояние;
• способ крепления;
• материал основания;
• свободное пространство для проводников.

Похожий размер лицевой панели не означает, что новый механизм автоматически подойдёт к существующей коробке.

Расположение точки

Универсальной высоты для всех розеток и выключателей нет. Размещение зависит от проекта электрики, мебели, бытовой техники, дверей, рабочих поверхностей и сценария использования.

Например, на кухне сначала определяют расположение мебели и техники, а затем точки подключения.

Состояние электрической линии

До замены механизма требуется диагностика, если обнаружены:

• нагрев;
• искрение;
• запах перегретой изоляции;
• следы оплавления;
• повреждение проводников;
• нестабильная работа точки.

Как установить розетку, выключатель или переключатель скрытой установки

Конкретная схема подключения зависит от выбранного механизма. Общая последовательность работ выглядит так:

1. Отключите питание соответствующей линии.
2. Подходящим измерительным прибором проверьте отсутствие напряжения в рабочей зоне.
3. Осмотрите установочную коробку и убедитесь, что она подходит выбранному механизму.
4. Определите назначение проводников по фактической схеме, а не только по цвету изоляции.
5. Подготовьте проводники в соответствии с требованиями производителя механизма.
6. Выполните подключение по схеме конкретного устройства.
7. Разместите проводники внутри коробки без сильных перегибов и закрепите механизм.
8. Установите лицевую часть, клавиши и рамку.
9. После завершения монтажа выполните контроль правильности сборки и работы точки.

Схемы обычного выключателя, пары переключателей и управления светом из трёх мест различаются. Внешнее сходство механизмов не означает одинакового подключения.

Если требуется изменение электрического щита, новая линия или невозможно достоверно определить назначение проводников, работы следует поручить квалифицированному электрику.

Что выбрать для квартиры, дома или дачи в Ульяновской области

Для внутренних розеток и выключателей в сухих отапливаемых помещениях климат региона обычно не является главным критерием. Больше внимания требуют дачи, неотапливаемые помещения и зоны с повышенной влажностью.

Для ванной, прачечной и других зон с воздействием влаги сначала определяют допустимое место установки и требования электрического проекта. Одного значения степени защиты недостаточно, чтобы считать устройство подходящим для любой точки помещения.

Бренды, представленные в гипермаркете Сарай

В гипермаркете «Сарай» в г. Ульяновске представлены розетки, выключатели, рамки и другие электроустановочные изделия разных брендов. При выборе сравнивайте конкретные серии: необходимые механизмы и рамки должны быть совместимы.

При выборе бренда сначала проверьте, есть ли в нужной серии все необходимые механизмы, клавиши и рамки. Это важнее сравнения производителей только по названию.

Что понадобится для монтажа

Состав комплекта зависит от задачи. Для простой замены исправного механизма весь список не потребуется. Для новой точки или изменения проводки комплект лучше определить до начала работ.

Не покупайте весь комплект автоматически. Сначала определите объём работ, затем оставьте только те позиции, которые действительно нужны для конкретной точки.

Частые ошибки при выборе и покупке

Выбирать только по внешнему виду

Цвет и дизайн не заменяют проверку назначения, характеристик и совместимости серии.

Путать выключатель и переключатель

Обычный выключатель не заменяет переключатель в схеме управления одним светом из двух мест.

Не проверять установочную коробку

До покупки нужно знать её размер, глубину и состояние. Иначе механизм может не поместиться или его будет сложно правильно закрепить.

Не учитывать защитный проводник

Наличие защитного контакта на новой розетке не заменяет правильно выполненную систему защитного проводника.

Подбирать защитный автомат только по мощности прибора

Защитный аппарат выбирают с учётом параметров кабеля и схемы линии.

Ориентироваться во влажном помещении только на IP

Учитывают конкретное место установки, воздействие воды и требования электрического проекта.

Смешивать элементы разных серий

Даже внутри одного бренда механизмы, клавиши и рамки разных серий могут быть несовместимы.

Игнорировать повреждения старой точки

Нагрев, искрение и оплавление требуют поиска причины неисправности, а не только установки нового механизма.

Маршрут покупки на Saray.ru

1. Составьте список электрических точек.
2. Определите назначение каждой: питание, управление освещением или информационное подключение.
3. Для света определите количество групп и мест управления.
4. Выберите способ установки — скрытый или открытый.
5. Проверьте существующие установочные коробки или определите требования к новым.
6. Подберите серию, в которой есть все необходимые механизмы и рамки.
7. Если меняется проводка, определите необходимые кабели и соединительные материалы.
8. Проверьте необходимость изменения защиты линии.
9. Подберите инструмент и материалы для монтажа.
10. Соберите комплект до начала чистовой отделки или демонтажа старых устройств.

Такой порядок снижает риск обнаружить во время монтажа неподходящую рамку, отсутствующий механизм или недостаточную глубину коробки.

Чек-лист перед покупкой

• ☐ назначение каждой точки определено;
• ☐ выбрана подходящая схема управления освещением;
• ☐ известны размеры и состояние установочных коробок;
• ☐ учтены условия помещения;
• ☐ состояние существующей проводки не вызывает сомнений;
• ☐ механизмы, клавиши и рамки совместимы;
• ☐ для новой линии определены необходимые кабели;
• ☐ проверена необходимость защитных аппаратов;
• ☐ подобраны соединительные материалы;
• ☐ подобраны инструмент и материалы для монтажа.

Если технический параметр неизвестен, его лучше уточнить до покупки.

Частые вопросы

Можно ли поставить новую розетку в старую установочную коробку?

Да, если подходят размер, глубина, способ крепления и состояние коробки. Проверять совместимость лучше до покупки механизма.

Чем выключатель отличается от переключателя?

Выключатель обычно управляет светом из одной точки. Переключатели используют в соответствующей схеме, когда одной группой освещения требуется управлять, например, из двух мест.

Как управлять одним светом из трёх мест?

В классической проводной схеме используют два крайних переключателя и промежуточный переключатель между ними. Все механизмы должны соответствовать выбранной схеме.

Как понять, поместится ли механизм в существующую коробку?

Проверьте глубину коробки, габариты механизма и свободное место для проводников. Особенно это важно для более глубоких механизмов и коробок с несколькими соединениями.

Нужно ли менять проводку при замене розетки?

Не обязательно. Если линия исправна и соответствует задаче, может быть достаточно заменить механизм. При нагреве, повреждении или других признаках неисправности сначала требуется диагностика.

Какую розетку выбрать для ванной?

Сначала определяют допустимое место установки, условия воздействия воды и требования электрического проекта. После этого выбирают подходящее исполнение. Одного значения IP недостаточно для выбора розетки в любую точку ванной.

Что купить на Saray.ru, чтобы решить задачу полностью

Для простой замены исправной точки обычно достаточно совместимого механизма и элементов той же серии. Для новой точки или переноса электрики дополнительно могут потребоваться установочная коробка, кабель, соединительные материалы, инструмент и оборудование защиты линии.

Для новой или изменяемой проводки дополнительно проверьте раздел кабелей и проводов и щитовое оборудование.

Собирайте комплект в порядке: схема → механизм → совместимая рамка → установочная коробка → проводка → соединительные материалы → защита → инструмент. Так проще избежать несовместимости и лишних покупок до начала монтажа.

Эксперт

Андрей Никифоров
Заведующий отделом «Электротовары» гипермаркета «Сарай»

Совет эксперта

При сборке блока из нескольких розеток и выключателей сначала подберите все механизмы одной совместимой серии, а уже затем рамку. Так проще избежать ситуации, когда отдельные элементы подходят по назначению и внешне похожи, но не собираются в единый блок. Если устанавливаете механизм в существующую точку, до покупки проверьте не только размеры лицевой части, но и глубину установочной коробки и свободное место внутри неё. Особенно это важно, когда в коробке несколько проводников и соединений: подходящий снаружи механизм может оказаться неудобным для монтажа внутри.
