Короткий ответ
Для большинства бытовых контуров водяного тёплого пола сначала рассматривают трубу 16 мм. Она удобна при небольшом шаге укладки, частых поворотах и стандартных жилых контурах.
Трубу 20 мм выбирают не из-за большей площади помещения, а когда её применение обосновано расчётом: требуется больший расход теплоносителя, нужно снизить гидравлическое сопротивление или такой диаметр предусмотрен проектом.
Диаметр сам по себе не определяет теплоотдачу пола. На результат влияют теплопотери помещения, шаг укладки, длина контуров, расход и температура теплоносителя, конструкция пола и параметры циркуляции.
Для полного решения задачи нужны не только трубы, но и коллектор, крепёж, соединительные элементы и оборудование, предусмотренное схемой. Начать подбор можно в разделе водяные тёплые полы.
Какую задачу решаем

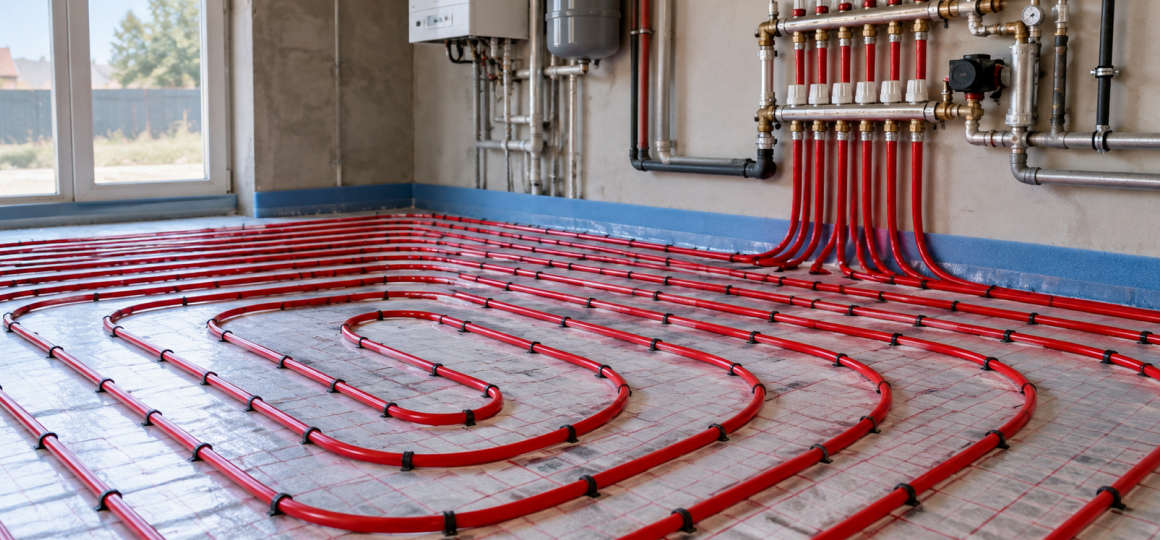

При устройстве водяного тёплого пола нужно подобрать диаметр трубы, при котором каждый контур сможет работать с требуемым расходом теплоносителя без избыточного гидравлического сопротивления, а сама труба останется удобной для укладки по выбранной схеме.
Перед покупкой определите:
- фактическую площадь обогрева без зон, где труба по проекту не укладывается;
- расчётные теплопотери помещения;
- шаг укладки;
- количество контуров;
- длину каждой петли с учётом подводящих участков;
- место установки коллектора;
- требуемый расход теплоносителя;
- параметры циркуляции;
- способ подключения трубы к коллектору.
Правильная последовательность: сначала рассчитывают схему и контуры, затем выбирают диаметр. Подбор только по площади комнаты или по принципу «чем больше труба, тем лучше» не учитывает гидравлику системы.
Общую конфигурацию системы можно подобрать в разделе тёплые полы.
Когда нужна труба 16 или 20 мм
Трубу 16 мм часто рассматривают:
- для жилых комнат;
- для ванной, кухни и прихожей;
- при небольшой или средней длине отдельных петель;
- при небольшом шаге укладки;
- для схем с большим количеством поворотов.
Трубу 20 мм имеет смысл рассматривать:
- при более высоком расчётном расходе теплоносителя;
- для протяжённых контуров, если такая схема подтверждена расчётом;
- когда требуется уменьшить гидравлическое сопротивление петли;
- если именно этот диаметр предусмотрен проектом.
Большая площадь помещения сама по себе не требует перехода на 20 мм. Во многих случаях правильнее разделить площадь на несколько рассчитанных контуров, чем делать одну длинную петлю увеличенного диаметра.
Остальные элементы инженерной системы представлены в разделе водоснабжение.
Как выбрать диаметр трубы для тёплого пола
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Площадь обогрева | Считайте только участок, где фактически будет уложена труба | Определяет ориентировочный расход трубы и количество контуров |
| Теплопотери | Учитывайте утепление, окна, наружные стены и назначение помещения | Увеличение диаметра не компенсирует недостаточную расчётную мощность пола |
| Шаг укладки | Определите расстояние между соседними участками трубы | Влияет на расход трубы и равномерность распределения тепла |
| Длина контура | Рассчитывайте каждую петлю отдельно с подводящими участками | Чем длиннее контур, тем выше потери давления |
| Расход теплоносителя | Определяйте по тепловой нагрузке и параметрам системы | Влияет на гидравлическое сопротивление и выбор диаметра |
| Диаметр трубы | Сравнивайте 16 и 20 мм вместе с длиной контура и расходом | Больший внутренний проход при сопоставимых условиях снижает сопротивление |
| Радиус изгиба | Проверяйте требования производителя выбранной трубы | Слишком резкий изгиб может повредить трубу или затруднить монтаж |
| Коллектор | Учитывайте количество контуров, подключения и регулировку | Через коллектор распределяется и балансируется расход по петлям |
| Фитинги | Проверяйте тип трубы и присоединительный размер | Соединительные элементы должны быть совместимы с выбранной системой |
| Насос | Сопоставляйте его параметры с сопротивлением всей системы | Циркуляции должно хватать для всех контуров |
Формула выбора:
теплопотери → площадь обогрева → шаг укладки → количество и длина контуров → требуемый расход → гидравлический расчёт → диаметр трубы → коллектор и подключения.
После определения диаметра проверьте совместимые соединительные элементы в разделе фитинги.

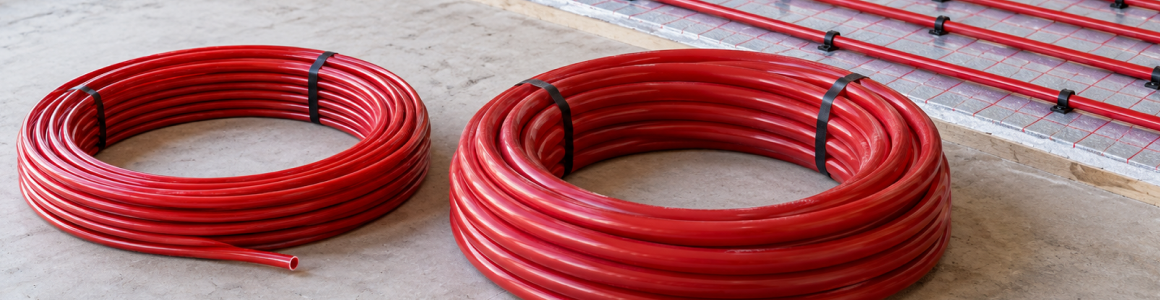

Труба 16 и 20 мм: сравнение
| Параметр | Труба 16 мм | Труба 20 мм |
|---|---|---|
| Типичный сценарий | Обычные жилые контуры | Системы, где больший диаметр требуется по расчёту |
| Удобство укладки | Удобнее выполнять частые повороты | Требует больше места для изгиба |
| Небольшой шаг | Хорошо подходит для плотной схемы укладки | Требует проверки допустимого радиуса изгиба |
| Гидравлическое сопротивление | При одинаковых условиях выше | При одинаковых условиях ниже |
| Протяжённые контуры | Длину особенно важно ограничивать расчётом | Может применяться при большей длине, если это подтверждено гидравликой |
| Фитинги | Нужны соединения под трубу 16 мм | Нужны соединения под трубу 20 мм |
| Коллектор | Требуется совместимое подключение | Требуется совместимое подключение |
| Теплоотдача пола | Не определяется одним диаметром | Не становится автоматически выше только из-за большего диаметра |
Как принять решение
| Условия | Что рассматривать |
|---|---|
| Обычная жилая зона с несколькими отдельными контурами | 16 мм |
| Нужен небольшой шаг или много поворотов | 16 мм |
| Расчёт показывает высокое сопротивление протяжённой петли | Проверить целесообразность 20 мм |
| Через контур требуется больший расход | Проверить 20 мм по гидравлическому расчёту |
| Увеличилась площадь помещения | Сначала рассчитать количество контуров |
| Требуется увеличить теплоотдачу | Проверить теплопотери, шаг, температуру теплоносителя и конструкцию пола |
Если система состоит из нескольких петель, заранее определите их распределение и возможность балансировки. Для этого используют распределительные коллекторы.
Что выбрать для квартиры, дома или дачи в Ульяновской области
| Сценарий | Что учитывать | Что рассматривать | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске | Проверьте, предусмотрен ли водяной тёплый пол проектом и каким способом допускается подключение. Самовольное подключение к общедомовой системе отопления недопустимо | Для компактных независимых контуров диаметр выбирают по проекту; часто рассматривают 16 мм | Коллекторы |
| Частный дом | Теплопотери, площадь помещений, число контуров, источник тепла и расположение коллектора | Для обычных жилых контуров чаще начинают расчёт с 16 мм; 20 мм применяют при расчётной необходимости | Насосное оборудование |
| Дача или сезонный дом | Возможное отключение отопления и риск промерзания системы | Диаметр выбирают по гидравлике; отдельно проверяют допустимый для оборудования теплоноситель | Теплоносители для систем отопления |
| Сезонный монтаж или запуск | Герметичность соединений, заполнение системы и готовность оборудования к работе | Диаметр из-за сезона не меняют: проверяют проект и весь трубопроводный узел | Трубопровод |
Для частного дома в Ульяновске и Ульяновской области особенно важно не пытаться компенсировать теплопотери увеличением диаметра трубы. Если расчётной мощности тёплого пола недостаточно, проверяют утепление, тепловую нагрузку помещения, шаг укладки, температуру теплоносителя и необходимость дополнительного отопления.
Бренды, представленные в гипермаркете «Сарай»
В гипермаркете «Сарай» представлены Energoflex, Uni-Fitt и VRT. Они закрывают разные задачи при устройстве инженерных и отопительных систем, поэтому при выборе важнее учитывать назначение конкретного компонента и его совместимость с остальными элементами.
| Бренд | Чем выделяется | Простые положительные стороны |
|---|---|---|
| Energoflex | Материалы для теплоизоляции и монтажа инженерных систем | Удобно подбирать теплоизоляционные и монтажные решения для подготовки системы |
| Uni-Fitt | Компоненты инженерной сантехники, подключения и регулирования | Широкий выбор элементов для сборки и подключения отопительных систем |
| VRT | Оборудование и компоненты для распределения и регулирования теплоносителя | Практичные решения для коллекторных и насосно-смесительных узлов |
Другие категории оборудования для отопления представлены в разделе климат и отопление.
Что купить вместе, чтобы решить задачу полностью
Трубу водяного тёплого пола нужно подбирать как часть системы. До покупки составьте схему контуров и определите, какие компоненты уже предусмотрены проектом и комплектацией оборудования.
| Что понадобится | Зачем нужно | Куда перейти |
|---|---|---|
| Труба из сшитого полиэтилена | Для укладки отопительных контуров | Труба из сшитого полиэтилена |
| Крепёж, фиксаторы и элементы монтажа | Для фиксации трубы, формирования поворотов и укладки по рассчитанной схеме | Комплектующие для тёплого пола |
| Коллекторная группа | Для подключения, распределения и регулировки нескольких контуров | Коллекторные группы |
| Коллекторный шкаф | Для размещения коллекторного узла и доступа к нему | Коллекторные шкафы |
| Циркуляционный насос | Для обеспечения циркуляции, если отдельный насос требуется схемой | Циркуляционные насосы для отопления |
| Фитинги и соединительные элементы | Для предусмотренного проектом подключения трубы к оборудованию | Аксессуары для труб |
| Уплотнительные материалы | Для герметизации предусмотренных схемой резьбовых соединений | Уплотнители резьбовых соединений |
| Расширительный бак | Для компенсации изменения объёма теплоносителя, если бак требуется схемой и не входит в оборудование | Баки расширительные и гидроаккумуляторы |
| Измерительный инструмент | Для разметки зон укладки, шага, трасс и мест установки оборудования | Измерительно-разметочный инструмент |
Чтобы комплект получился совместимым, придерживайтесь последовательности:
труба → крепёж → коллектор → соединительные элементы → регулирование и циркуляция → уплотнение соединений → дополнительное оборудование по проекту.
Насос, расширительный бак и другое оборудование не нужно добавлять автоматически: сначала проверьте схему отопления и комплектацию уже выбранного оборудования.
Частые ошибки при выборе и покупке
- Выбирать диаметр только по площади комнаты. Площадь помогает определить количество трубы и контуров, но диаметр выбирают также с учётом длины петель, расхода теплоносителя и гидравлики.
- Покупать 20 мм просто «с запасом». Больший диаметр имеет смысл только там, где его преимущество требуется расчётом.
- Пытаться повысить теплоотдачу увеличением диаметра. Сначала проверяют теплопотери, шаг укладки, температуру теплоносителя и конструкцию пола.
- Делать один чрезмерно длинный контур. Большую площадь сначала проверяют на возможность разделения на несколько петель.
- Не учитывать допустимый радиус изгиба. Минимальный радиус нужно проверять по требованиям производителя конкретной трубы.
- Не учитывать подводящие участки до коллектора. Они входят в фактическую длину петли и влияют на гидравлическое сопротивление.
- Подбирать коллектор после укладки трубы. Количество выходов, присоединительные размеры и способ регулировки определяют заранее.
- Выбирать фитинги только по обозначению 16 или 20 мм. Кроме размера необходимо проверить материал трубы, конструкцию соединения и совместимость компонентов.
- Оставлять лишние соединения внутри конструкции пола. Контур желательно проектировать цельным, минимизируя скрытые соединения.
- Не учитывать риск промерзания сезонного дома. Этот вопрос решают отдельно от выбора диаметра, с учётом схемы отопления и допустимого теплоносителя.
Чтобы снизить риск ошибки, сначала определите схему контуров, а затем одновременно проверяйте трубу, коллектор, крепёж и соединительные элементы.
Маршрут покупки на Saray.ru
- Определите фактическую площадь обогрева.
- Рассчитайте тепловую нагрузку помещения.
- Выберите шаг укладки.
- Определите количество и длину контуров.
- Проверьте требуемый расход и гидравлические параметры.
- Выберите диаметр 16 или 20 мм.
- Подберите коллектор, крепёж и соединительные элементы.
- Проверьте необходимость насоса, смесительного узла, расширительного бака и подходящего теплоносителя.
- Сверьте присоединительные размеры и совместимость компонентов.
- Рассчитайте необходимое количество материалов и оформите покупку на Saray.ru.
Чек-лист перед покупкой
- Определена фактическая площадь обогрева.
- Учтены теплопотери помещения.
- Выбран шаг укладки.
- Определено количество контуров.
- Рассчитана длина каждой петли с подводящими участками.
- Проверен требуемый расход теплоносителя.
- Диаметр 16 или 20 мм выбран по условиям системы.
- Проверен допустимый радиус изгиба трубы.
- Коллектор подобран под количество контуров.
- Проверена совместимость фитингов и подключений.
- Добавлены крепёж и монтажные комплектующие.
- Определена необходимость насоса и дополнительного оборудования.
- Для сезонного дома учтён риск промерзания.
- Рассчитано необходимое количество материалов.
- Проверена совместимость всех компонентов системы.
Частые вопросы
Труба 20 мм греет лучше 16 мм?
Нет. Больший диаметр сам по себе не увеличивает теплоотдачу пола. На результат влияют теплопотери помещения, температура и расход теплоносителя, шаг укладки, конструкция пола и напольное покрытие.
Можно ли выбрать диаметр только по площади помещения?
Нет. Площадь показывает масштаб системы, но для выбора диаметра также нужно учитывать длину контуров, требуемый расход и гидравлическое сопротивление. Большое помещение часто целесообразнее разделить на несколько петель.
Можно ли использовать 16 и 20 мм в одной системе?
Да, если такая схема предусмотрена проектом. Каждый контур должен иметь совместимые подключения, рассчитанный расход и возможность регулировки.
Контуры тёплого пола должны быть одинаковой длины?
Не обязательно. Важно, чтобы система позволяла обеспечить и отрегулировать требуемый расход через каждую петлю. Чем сильнее отличаются контуры, тем внимательнее нужно подходить к балансировке.
Можно ли соединять трубу внутри стяжки?
Контур желательно выполнять из цельного участка трубы без лишних скрытых соединений. Если соединение неизбежно, его допустимость и способ выполнения нужно проверять по требованиям производителя выбранной системы и проекту.
Всегда ли нужен гидравлический расчёт?
Особенно важен расчёт для систем с большим количеством контуров, значительной длиной петель или нестандартными условиями работы. Даже для простой системы необходимо проверить длину контуров, требуемый расход, параметры коллектора и возможности циркуляционного оборудования.
Что купить на Saray.ru, чтобы решить задачу полностью
Для большинства обычных жилых контуров подбор начинают с трубы 16 мм. На 20 мм переходят, если больший диаметр требуется по длине петли, расходу теплоносителя и гидравлическим параметрам системы.
После выбора диаметра проверьте источник тепла и совместимость водяного пола с остальной системой. Подходящее оборудование представлено в разделе отопительные котлы.
Для монтажа и подготовки соединений могут потребоваться ручные инструменты и предусмотренная схемой запорная арматура.
Итоговый принцип простой: сначала рассчитать контуры и определить диаметр, затем собрать совместимые компоненты системы. Такой подход позволяет подобрать комплект водяного тёплого пола для дома или дачи в Ульяновске и Ульяновской области без покупки лишнего или несовместимого оборудования.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
Не выбирайте трубу 20 мм только потому, что она больше по диаметру. Сначала определите шаг укладки, количество и длину контуров, расположение коллектора и требуемый расход теплоносителя. Если система корректно рассчитывается на 16 мм, увеличивать диаметр без необходимости не нужно. Трубу 20 мм стоит рассматривать, когда её преимущество действительно требуется по гидравлике. До покупки обязательно проверьте совместимость трубы, коллектора, соединений и крепежа — все элементы должны соответствовать одной схеме системы.
