Короткий ответ
Если электричество есть, но напряжение регулярно повышается или понижается, рассматривают стабилизатор напряжения. Если оборудование должно продолжать работать после отключения электричества, нужен источник бесперебойного питания — ИБП. Если требуется только отключать нагрузку при выходе напряжения за заданные пределы, применяют реле напряжения.
Трансформатор тока решает другую задачу: он используется в цепях измерения, учёта и защиты и не заменяет стабилизатор, ИБП или реле напряжения.
Базовая схема выбора:
проблема с электроснабжением → подключаемая нагрузка → параметры сети → тип устройства → способ подключения → совместимые элементы защиты и монтажа.
Какую задачу решаем
До выбора оборудования определите, что происходит в электросети и какой результат нужен:
- напряжение есть, но заметно отклоняется от нормального рабочего уровня техники → нужен подбор стабилизатора;
- питание полностью пропадает, а оборудование должно продолжить работу → рассматривают ИБП;
- требуется отключать нагрузку при недопустимом напряжении → реле напряжения;
- требуется передавать информацию о токе в систему учёта, измерения или защиты → трансформатор тока.
После этого составьте список подключаемого оборудования и отметьте приборы, которые могут работать одновременно.
Насосы, холодильники, компрессоры и другое оборудование с электродвигателями учитывайте отдельно: нагрузка при запуске может быть выше, чем в установившемся режиме. Универсальный коэффициент запаса для всех таких устройств использовать нельзя — ориентируйтесь на характеристики конкретной техники.
Для стационарного подключения также заранее определяют:
- однофазная или трёхфазная сеть;
- параметры существующей линии;
- установленную защитную автоматику;
- способ подключения оборудования;
- место установки и допустимые условия эксплуатации.
Такой порядок позволяет сначала выбрать подходящее устройство, а уже после него — кабель, защиту и монтажные элементы.
Когда нужны эти товары
Стабилизатор напряжения
Стабилизатор используют, когда питание в сети сохраняется, но входное напряжение меняется и выходит за диапазон, комфортный для подключённого оборудования.
При выборе важны:
- мощность подключаемой нагрузки;
- рабочий диапазон входного напряжения;
- однофазное или трёхфазное исполнение;
- способ подключения;
- условия установки.
Стабилизатор корректирует напряжение только в пределах диапазона, предусмотренного конкретной моделью. При полном отключении сети обычный стабилизатор резервное питание не обеспечивает.
Источник бесперебойного питания
ИБП выбирают, если после отключения электричества оборудование должно хотя бы некоторое время продолжать работать.
Такое решение может потребоваться для:
- автоматики отопительного котла;
- циркуляционного насоса;
- компьютера;
- роутера и сетевого оборудования;
- систем связи и управления;
- другой техники, для которой нежелательно внезапное отключение.
Для ИБП необходимо проверять не только максимальную мощность, но и мощность нагрузки в ваттах, параметры выходного сигнала, аккумуляторную систему и ожидаемую автономность.
Если производитель подключаемого оборудования предъявляет требования к форме выходного напряжения, их необходимо сопоставить с характеристиками ИБП до покупки.
Реле напряжения
Реле напряжения контролирует сеть и отключает нагрузку, когда напряжение выходит за установленные пределы.
Главное отличие от стабилизатора:
стабилизатор пытается скорректировать напряжение, а реле — отключает нагрузку.
Реле не обеспечивает резервное питание и не заменяет ИБП.
Трансформатор тока
Трансформатор тока применяют в измерительных, учётных и защитных цепях. Он позволяет преобразовать параметры первичного тока до значений, с которыми может работать соответствующий счётчик, измерительный прибор или защитная аппаратура.
При подборе учитывают:
- коэффициент трансформации;
- номинальные параметры первичной и вторичной цепи;
- класс точности;
- допустимую нагрузку вторичной цепи;
- конструктивное исполнение;
- требования конкретной схемы или проекта.
Трансформатор тока нельзя подбирать приблизительно только по предполагаемой нагрузке.
Важно: при наличии тока в первичной цепи вторичную цепь трансформатора тока нельзя оставлять разомкнутой. Монтаж, проверку и обслуживание такого оборудования должен выполнять квалифицированный специалист.
Как выбрать
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Назначение | Стабилизация, резервное питание, контроль напряжения или измерение тока | Эти устройства выполняют разные функции и не являются взаимозаменяемыми |
| Одновременная нагрузка | Какие потребители могут работать одновременно | От неё зависит требуемая мощность оборудования |
| Пусковая нагрузка | Насосы, компрессоры, холодильники и другие электродвигатели | При запуске нагрузка может отличаться от рабочего режима |
| Вт и ВА | В каких единицах указана мощность устройства и нагрузки | Ватты и вольт-амперы нельзя автоматически считать одинаковыми |
| Входной диапазон | Минимальное и максимальное входное напряжение конкретной модели | За пределами рабочего диапазона устройство может отключить нагрузку или перейти в защиту |
| Фазность | Однофазная или трёхфазная сеть | Исполнение устройства должно соответствовать схеме электроснабжения |
| Способ подключения | Розетка, вилка, клеммы или стационарный монтаж | Определяет схему установки и необходимые комплектующие |
| Для ИБП | Выходной сигнал, мощность в Вт и ВА, аккумулятор, время переключения, автономность | Определяет совместимость с нагрузкой и время резервной работы |
| Для трансформатора тока | Коэффициент трансформации, класс точности, вторичная нагрузка, исполнение | Параметры должны соответствовать измерительной или защитной схеме |
| Условия эксплуатации | Температура, влажность, вентиляция и требования производителя | Особенно важно для котельных, мастерских, гаражей и сезонных помещений |

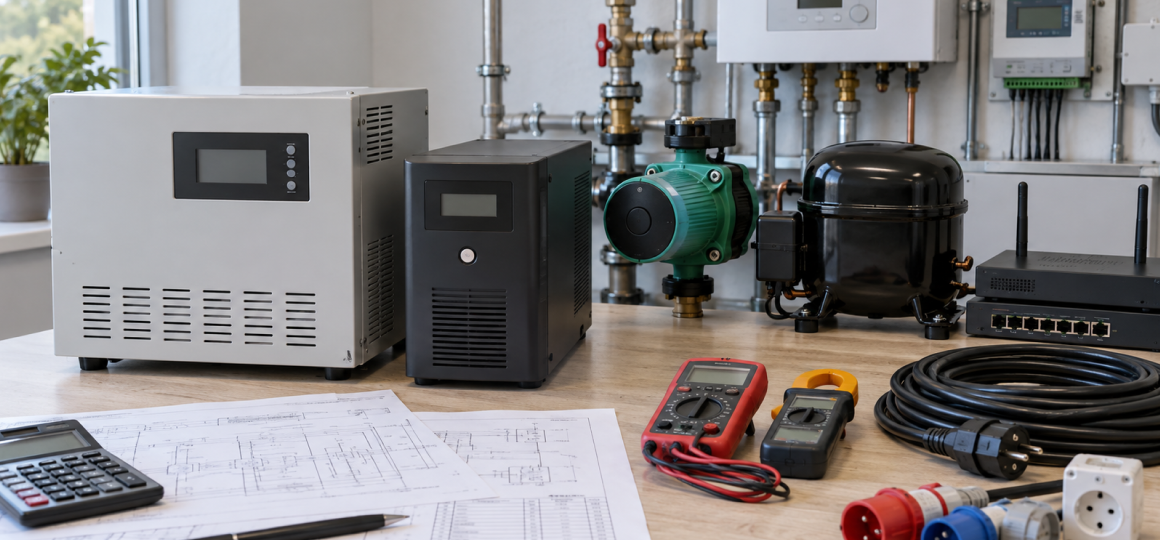

Как посчитать нагрузку
Сначала выпишите номинальную мощность всех потребителей, которые могут работать одновременно.
Например:
120 Вт + 80 Вт + 20 Вт = 220 Вт одновременной рабочей нагрузки.
Но полученные 220 Вт нельзя автоматически считать окончательной требуемой мощностью устройства. Если среди потребителей есть насос, компрессор, холодильник или другой электродвигатель, необходимо дополнительно проверить его пусковые параметры.
Также обязательно сопоставляйте единицы мощности. Если ИБП имеет ограничение и в ВА, и в Вт, нагрузка должна укладываться в оба ограничения.
Не используйте универсальное правило «добавить 20%», «умножить на два» или «умножить на три» для любой техники. Запас и пусковые требования зависят от конкретной нагрузки.
Что проверить у стабилизатора
- Фактическую одновременную нагрузку.
- Пусковые особенности подключаемых приборов.
- Рабочий диапазон входного напряжения.
- Выходную мощность.
- Фазность.
- Способ установки и подключения.
Что проверить у ИБП
- Допустимую нагрузку в Вт.
- Допустимую нагрузку в ВА.
- Требования подключаемого оборудования к выходному сигналу.
- Тип и параметры аккумулятора.
- Возможность подключения внешних аккумуляторов, если это требуется.
- Автономность именно при предполагаемой нагрузке.
- Время переключения, если этот параметр важен для оборудования.
Что проверить у трансформатора тока
Подбор выполняют по параметрам измерительной или защитной схемы, а не по бытовому принципу «примерно подходит по мощности».
Проверяют коэффициент трансформации, номинальные токи, класс точности, допустимую вторичную нагрузку, исполнение и требования подключаемого оборудования.
Какие варианты бывают
| Вид оборудования | Для какой задачи | Основные параметры выбора |
|---|---|---|
| Стабилизатор напряжения | Коррекция отклонений напряжения при наличии электропитания | Мощность, входной диапазон, фазность, нагрузка, способ подключения |
| ИБП | Продолжение питания после отключения сети | Вт, ВА, выходной сигнал, аккумулятор, время переключения, автономность |
| Реле напряжения | Отключение нагрузки при выходе напряжения за установленные пределы | Номинальный ток, число фаз, диапазон настройки, схема подключения |
| Трансформатор тока | Измерение, учёт и работа защитных цепей | Коэффициент трансформации, класс точности, вторичная нагрузка, исполнение |
Название товарной группы может объединять несколько близких по тематике решений. Поэтому при покупке ориентируйтесь на фактический тип товара и его назначение, а не только на название раздела каталога.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Регион сам по себе не определяет тип оборудования. Решение зависит от состояния конкретной электросети, подключаемой техники и условий установки.
| Сценарий | Что проверить | Подход |
|---|---|---|
| Квартира в Ульяновске | Какие приборы требуется защитить, есть ли отклонения напряжения или полные отключения | При отклонениях напряжения рассматривают стабилизатор, при необходимости резервного питания — ИБП |
| Частный дом | Котёл, насосы, холодильное оборудование, одновременную и пусковую нагрузку | Выбирают решение для критичных потребителей или рассчитанной группы нагрузки |
| Дача | Температуру помещения, сезонное использование, условия хранения | Проверяют допустимые условия эксплуатации и хранения конкретной модели |
| Щит учёта или технический объект | Параметры измерительной схемы и требования проекта | Трансформатор тока и измерительную аппаратуру подбирают по расчётным параметрам |
Для дома или дачи полезно заранее определить, нужно резервировать всё оборудование или только критичные потребители. Разделение нагрузки позволяет не выбирать устройство неоправданно большой мощности.
На Saray.ru наличие конкретных моделей можно проверять по магазинам Ульяновска непосредственно в каталоге.
Если оборудование устанавливается в распределительном щите, требуется новая линия или меняется существующая схема электроснабжения, монтаж следует поручить квалифицированному электрику.
Бренды, представленные в гипермаркете Сарай
В гипермаркете Сарай представлены стабилизаторы и оборудование для резервного питания брендов IEK, TDM, Uniel и Ресанта. Ассортимент конкретных моделей может меняться, поэтому перед покупкой проверяйте актуальное наличие.
| Бренд | Чем выделяется |
|---|---|
| IEK | Широкая электротехническая линейка и понятный выбор оборудования под бытовые и монтажные задачи |
| TDM | Практичный ассортимент электротехники с вариантами под основные задачи домашней электросети |
| Uniel | Есть решения для стабилизации и резервного питания, удобно выбирать оборудование под отдельные потребители |
| Ресанта | Широкий выбор стабилизаторов разной мощности и вариантов исполнения |
Бренд стоит выбирать после определения требуемой функции и характеристик. Даже у одного производителя модели могут заметно различаться по мощности, диапазону входного напряжения, конструкции и способу подключения.
Что купить вместе, чтобы решить задачу полностью
Сопутствующие товары выбирают после основного оборудования и схемы подключения. Не все позиции ниже требуются одновременно.
| Что может понадобиться | Для чего | Куда перейти |
|---|---|---|
| Стабилизатор или ИБП | Основное устройство для стабилизации или резервного питания | Трансформаторы тока, стабилизаторы напряжения |
| Автоматический выключатель | Защита линии от перегрузки и короткого замыкания, если это предусмотрено схемой | Автоматические выключатели |
| Реле напряжения и измерительные приборы | Контроль параметров сети, напряжения и электроэнергии | Приборы учёта, контроля и измерения |
| Щит или бокс | Размещение модульного оборудования при стационарной установке | Щиты и боксы |
| DIN-рейки, шины и элементы щита | Организация и монтаж аппаратуры внутри щита | Аксессуары для щитов и боксов |
| Силовой кабель или провод | Подключение оборудования или прокладка отдельной линии | Силовые кабели и провода |
| Клеммы, наконечники и изоляция | Соединение и оконцевание проводников | Соединения и изоляция |
| Гофра, кабель-канал и элементы трассы | Организация и механическая защита кабельной линии | Кабеленесущие системы |
| Инструмент для монтажа | Резка, зачистка, опрессовка и подготовка проводников | Электромонтажный инструмент |
| Вилки и колодки | Разъёмное подключение, если оно предусмотрено конструкцией оборудования | Вилки и колодки |
Оптимальная последовательность комплектации:
основное устройство → схема подключения → защита → кабель → щитовое оборудование → соединительные и монтажные элементы.
Так снижается риск купить кабель, автомат, щит или аксессуары, которые не подходят к выбранному оборудованию.
Частые ошибки при выборе и покупке
Выбирать стабилизатор только по мощности
Одной цифры мощности недостаточно. Нужно проверить одновременную нагрузку, пусковые особенности техники, рабочий диапазон входного напряжения, фазность и способ подключения.
Не учитывать пусковую нагрузку
Насос, компрессор, холодильник и другое оборудование с электродвигателем при запуске может предъявлять к источнику питания более высокие требования, чем в рабочем режиме.
Считать Вт и ВА одинаковыми
Эти значения связаны, но не равнозначны. Если для ИБП или другого оборудования производитель указывает ограничения и в Вт, и в ВА, проверять необходимо оба значения.
Считать ИБП и стабилизатор взаимозаменяемыми
Стабилизатор корректирует напряжение при работающей электросети. ИБП обеспечивает резервное питание после её отключения. Конкретная модель ИБП дополнительно может выполнять другие функции, но выбирать устройство нужно по требуемому сценарию.
Выбирать ИБП без проверки выходного сигнала
Для котлов, насосов и другой чувствительной техники необходимо сверять требования производителя подключаемого оборудования с характеристиками ИБП.
Определять автономность ИБП только по максимальной мощности
Максимальная допустимая нагрузка и продолжительность работы от аккумулятора — разные характеристики. Автономность оценивают для нагрузки, близкой к фактической.
Покупать трансформатор тока «примерно подходящего номинала»
Трансформатор тока должен соответствовать конкретной измерительной или защитной схеме. Неправильный подбор может повлиять на точность измерения и работу защиты.
Считать стабилизатор заменой электрической защите
Стабилизатор не заменяет автоматический выключатель и другие аппараты защиты. Необходимый состав защитной автоматики определяется схемой электроснабжения.
Покупать кабель и монтажные элементы заранее
Сначала выбирают основное устройство и определяют схему подключения. Только затем подбирают кабель, защиту, щит и соединительные элементы.
Маршрут покупки на Saray.ru
- Определите проблему: отклонение напряжения, полное отключение питания, необходимость контроля сети или измерения тока.
- Составьте список подключаемого оборудования.
- Отметьте приборы, которые могут работать одновременно.
- Отдельно выделите оборудование с электродвигателями и другими особенностями запуска.
- Определите рабочую нагрузку.
- Проверьте, в каких единицах указана мощность — Вт и/или ВА.
- Уточните фазность сети.
- Для стабилизатора сравните мощность и рабочий диапазон входного напряжения.
- Для ИБП дополнительно проверьте выходной сигнал, аккумулятор и автономность.
- Для трансформатора тока используйте параметры проекта или измерительной схемы.
- Определите способ подключения.
- После этого подберите защиту, кабель и монтажные элементы.
- Перед покупкой ещё раз проверьте совместимость всего комплекта.
Чек-лист перед покупкой
- ☐ Определили: нужна стабилизация, резервное питание, контроль напряжения или измерение тока.
- ☐ Составили список подключаемой техники.
- ☐ Определили одновременно работающую нагрузку.
- ☐ Отдельно учли оборудование с электродвигателями.
- ☐ Проверили мощность в Вт и ВА.
- ☐ Для стабилизатора проверили рабочий диапазон входного напряжения.
- ☐ Проверили фазность сети.
- ☐ Для ИБП сверили требования к выходному сигналу.
- ☐ Для ИБП определили требуемую автономность.
- ☐ Для трансформатора тока определили параметры измерительной схемы.
- ☐ Проверили способ подключения.
- ☐ Учли температуру и место установки.
- ☐ Определили необходимую защитную автоматику.
- ☐ После выбора оборудования подобрали кабель и соединительные элементы.
- ☐ Для стационарного подключения предусмотрели монтаж квалифицированным специалистом.
Частые вопросы
Чем стабилизатор отличается от реле напряжения?
Стабилизатор корректирует входное напряжение в пределах рабочего диапазона конкретной модели. Реле напряжения ничего не корректирует — оно отключает нагрузку при выходе напряжения за установленные пределы.
Поможет ли стабилизатор при полном отключении электричества?
Нет. Обычный стабилизатор не имеет собственного источника энергии. Для продолжения работы после отключения сети нужен ИБП или другая система резервного питания.
Как определить необходимую мощность стабилизатора?
Сложите мощность оборудования, которое может работать одновременно, затем отдельно проверьте пусковые особенности нагрузки. После этого сравните полученные требования с допустимой мощностью и рабочим диапазоном конкретного стабилизатора.
Как правильно выбирать между Вт и ВА?
Не выбирайте только по одному значению. Если производитель устройства указывает ограничения и в Вт, и в ВА, фактическая нагрузка должна соответствовать обоим параметрам.
Можно ли подключить весь дом через один стабилизатор?
Такое решение возможно, если оборудование соответствует расчётной нагрузке и параметрам сети. Необходимо учитывать фазность, вводную линию, защитную автоматику, кабель и способ стационарного подключения.
Что важнее для ИБП — мощность или автономность?
Это разные параметры, и нужны оба. Мощность определяет, какую нагрузку ИБП способен питать, а автономность — сколько времени он сможет поддерживать работу этой нагрузки от аккумулятора.
Нужно ли для котла проверять форму выходного сигнала ИБП?
Да. Ориентируйтесь на требования производителя котла и подключаемого оборудования. Если требуется определённая форма выходного напряжения, ИБП должен ей соответствовать.
Для чего нужен трансформатор тока?
Он преобразует параметры тока для работы счётчиков, измерительных устройств и защитной автоматики. Стабилизацию напряжения и резервное питание трансформатор тока не обеспечивает.
Можно ли самостоятельно подключить трансформатор тока?
Без соответствующей квалификации не следует. Работа связана с измерительными и защитными цепями, а размыкание вторичной цепи при наличии первичного тока может быть опасным.
Эксперт
Андрей Никифоров
Заведующий отделом «Электротовары» гипермаркета «Сарай»
Совет эксперта

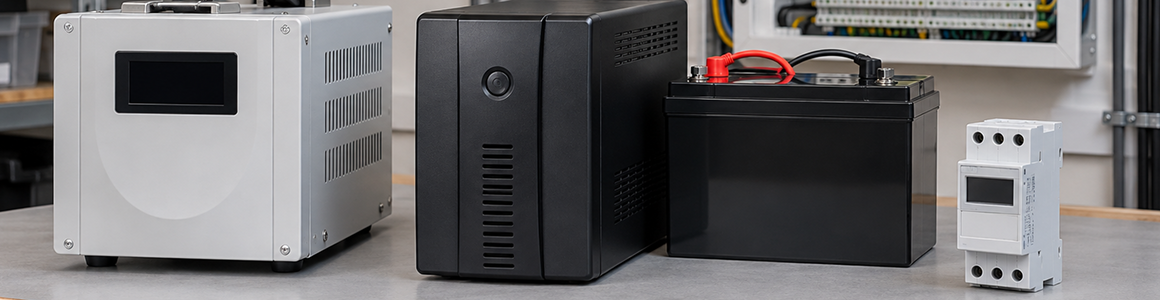

Перед покупкой полезно записать не только список подключаемой техники, но и реальные условия её работы. Для стабилизатора важно знать, насколько сильно меняется напряжение в вашей сети. Для ИБП — какую нагрузку нужно сохранить после отключения электричества и на какое время. Если планируется подключать котёл, насос или другое оборудование с особыми требованиями к питанию, заранее проверьте документацию производителя. При стационарной установке через электрощит лучше до покупки определить вместе с электриком параметры линии, кабеля и защитной автоматики — тогда оборудование и комплектующие можно подобрать сразу совместимыми.
