Краткий ответ: универсального допустимого числа поворотов нет. Каждый отвод, переход, участок трубы и наружный выход добавляют сопротивление, поэтому трассу оценивают целиком. Сначала проверьте инструкцию конкретной вытяжки: требуемый размер канала, максимальную эквивалентную длину и ограничения по монтажу. Затем прокладывайте канал максимально коротко и прямо, без уменьшения требуемого сечения и с минимальным количеством резких изменений направления.
Два одинаковых на вид воздуховода могут работать совершенно по-разному. Один короткий плавный поворот создаёт гораздо меньше проблем, чем сложный угловой переход, а длинная трасса с несколькими фитингами может заметно уменьшить фактический расход воздуха даже у производительной вытяжки.
Как проверить трассу воздуховода за 2 минуты
- Найдите инструкцию вытяжки. Посмотрите требуемый диаметр или размер канала.
- Нарисуйте путь до точки выброса воздуха. Отметьте прямые участки, повороты, переходы и выходную решётку или клапан.
- Не уменьшайте требуемое сечение. Узкий переход способен заметно увеличить сопротивление и шум.
- Уберите лишние повороты. Если два фитинга можно заменить более прямой трассой, лучше изменить маршрут.
- Предпочитайте плавные изменения направления. Резкие и компактные колена обычно создают большее сопротивление.
- Проверьте эквивалентную длину. Если производитель публикует таблицу фитингов, считайте по ней, а не по универсальным формулам из интернета.
- Проверьте материал. Используйте только тот тип воздуховода, который допускает инструкция вытяжки.
Таблица быстрого выбора
| Ситуация | Что делать | Чего не делать |
|---|---|---|
| Короткая почти прямая трасса | Сохранить размер канала из инструкции и сделать минимум фитингов | Самостоятельно уменьшать диаметр ради удобства монтажа |
| Несколько поворотов | Использовать наиболее плавный маршрут и считать эквивалентную длину | Ориентироваться только на число колен |
| Нужен переход с круглого на плоский канал | Проверить, что проходное сечение соответствует требованиям вытяжки | Выбирать самый тонкий плоский канал только потому, что он помещается в шкаф |
| Длинная сложная трасса | Проверить ограничения производителя и при необходимости рассчитать систему | Надеяться, что высокая паспортная производительность вытяжки компенсирует все потери |
| Нужно использовать гибкий участок | Проверить разрешение производителя и максимально расправить канал | Оставлять длинную сжатую гофру с множеством изгибов |
Сколько поворотов допустимо в воздуховоде вытяжки
Правильного ответа в виде «не больше двух» или «до трёх можно» для всех вытяжек не существует.
Допустимое количество зависит от:
- конкретной модели вытяжки;
- диаметра или размера воздуховода;
- длины прямых участков;
- угла поворота;
- радиуса и геометрии отвода;
- переходов между круглым и плоским каналом;
- выходной решётки, клапана или наружного колпака;
- шероховатости и формы канала.
Поэтому правильный принцип простой: поворотов должно быть столько, сколько требуется для маршрута и допускает расчёт конкретной системы, но каждый необязательный поворот лучше убрать.
Что такое эквивалентная длина воздуховода
Поворот сопротивляется воздушному потоку сильнее, чем такой же по физической длине прямой участок. Поэтому производители некоторых вытяжек переводят фитинги в условные метры или футы прямого канала.
Упрощённо расчёт выглядит так:
Эквивалентная длина трассы = длина прямых участков + эквивалентные длины всех отводов, переходов и выходных элементов.
Но значения для фитингов нужно брать именно из документации вашей вытяжки или применяемой системы воздуховодов.
Нельзя автоматически считать каждый 90-градусный поворот за два, три или четыре метра трубы: геометрия деталей различается слишком сильно.
Какие повороты меньше снижают производительность

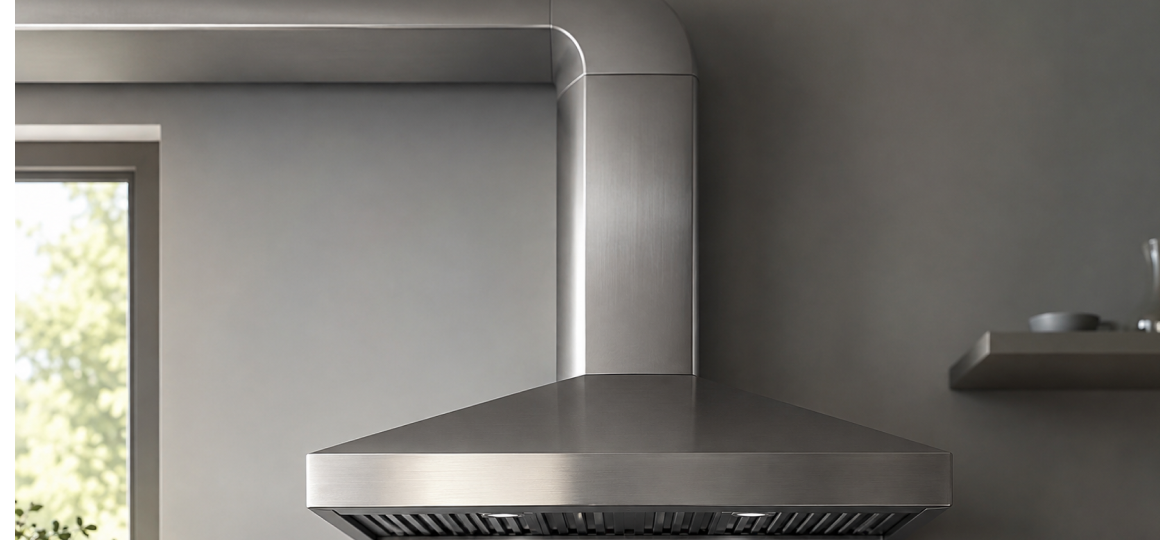

При одинаковом сечении предпочтительнее более плавное изменение направления потока.
Если позволяет место:
- избегайте нескольких резких фитингов подряд;
- не делайте лишний поворот только ради более красивого расположения короба;
- по возможности используйте фитинг с более плавной геометрией;
- не создавайте последовательность «переход — колено — ещё один переход» без необходимости.
Особенно внимательно проектируйте трассу после перехода с круглого канала на плоский: компактность монтажа не должна достигаться резким уменьшением проходного сечения.
Какой диаметр воздуховода выбрать
Диаметр выбирают не по количеству поворотов, а по требованиям конкретной вытяжки.
Главное правило: не уменьшайте размер канала относительно того, который требует производитель оборудования.
Например, если вытяжка рассчитана на канал 150 мм, установка длинной трассы диаметром 100 мм создаст дополнительное сопротивление независимо от того, сколько в ней поворотов.
Если планируется переход на больший диаметр, проверьте, допускает ли это монтажная схема и какой переход нужен. Сам по себе более крупный канал после уже существующего узкого участка не устраняет все потери системы.
Круглый или плоский воздуховод: что лучше при нескольких поворотах
Круглый канал обычно удобен с точки зрения движения воздуха, а плоский позволяет спрятать трассу в ограниченном пространстве.
Плоский воздуховод можно использовать, если:
- его допускает инструкция вытяжки;
- его проходное сечение соответствует требованиям оборудования;
- переходы не создают слишком сильного сужения;
- маршрут остаётся достаточно коротким и прямым.
В каталоге встречаются в том числе угловые соединители плоского канала 60×120 мм с круглым D100. Такой фитинг удобен там, где нужно одновременно изменить форму канала и направление трассы, но его совместимость нужно проверять по размеру выхода конкретной вытяжки.

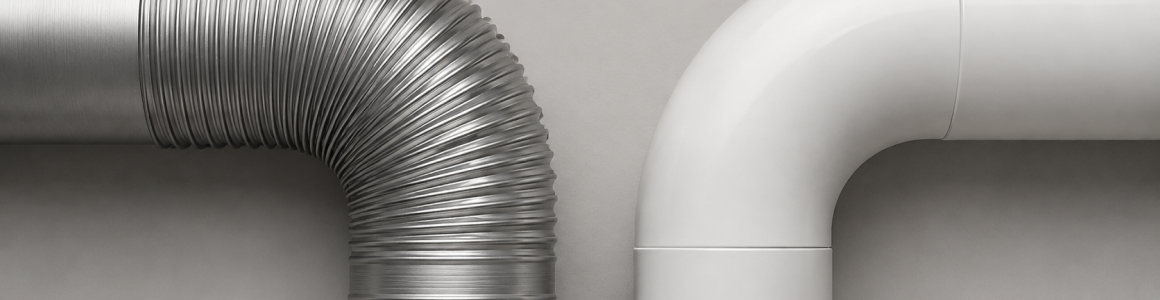

Жёсткий или гибкий воздуховод
Для основной длинной трассы обычно выгоднее гладкий жёсткий канал: его поверхность создаёт меньше дополнительного сопротивления, чем сжатый или сильно изогнутый гибкий воздуховод.
Но материал — пластик, оцинкованный металл, алюминий или другой вариант — выбирайте только после проверки инструкции вытяжки.
Некоторые производители прямо требуют металлический воздуховод для отвода воздуха от кухонной вытяжки. Поэтому нельзя считать любой пластиковый вентиляционный канал автоматически подходящим для любого оборудования.
Если инструкция разрешает гибкий канал, его следует максимально расправить и не оставлять лишнюю длину, складки и многочисленные изгибы.
Можно ли ставить первое колено сразу после вытяжки
Лучше не создавать резкое изменение направления непосредственно у выхода, если компоновка позволяет отнести поворот дальше.
Но универсального правила «обязательно оставить 20 или 30 сантиметров» нет.
У разных производителей требования различаются. Поэтому:
- сначала проверьте инструкцию;
- не устанавливайте несколько колен вплотную друг к другу;
- оставляйте между фитингами прямые участки, если этого требует производитель;
- располагайте первый поворот дальше от выходного патрубка, если это возможно без чрезмерного удлинения всей трассы.
Что делать, если трасса длинная и поворотов много
Сначала попробуйте изменить маршрут. Иногда сокращение одного-двух фитингов даёт больше пользы, чем покупка более производительной вытяжки.
Проверьте по порядку:
- Можно ли сделать выход ближе к вытяжке.
- Можно ли убрать лишнее изменение направления.
- Не уменьшено ли сечение канала.
- Нет ли нескольких переходников подряд.
- Можно ли заменить сильно изогнутый гибкий участок гладким жёстким.
- Соответствует ли общая эквивалентная длина требованиям производителя.
Если документация не позволяет уверенно оценить сложную трассу, лучше рассчитать её до покупки вытяжки и комплектующих.
Как оценить вашу трассу воздуховода?
Выберите основной сценарий.
Главное — сохранить требования вытяжки
Проверьте размер выходного патрубка и допустимый тип канала. Если трасса короткая, прямая и без сужений, дополнительных усложнений обычно не требуется.
Смотреть воздуховоды и комплектующиеПроверьте сечение и фитинги
Не оценивайте систему только по количеству поворотов. Проверьте проходное сечение плоского канала, геометрию переходов и эквивалентную длину элементов по инструкции вытяжки.
Смотреть воздуховоды и комплектующиеСначала оптимизируйте или рассчитайте трассу
Уберите лишние фитинги, не уменьшайте требуемое сечение и проверьте максимальную эквивалентную длину. Просто выбирать вытяжку «помощнее» без оценки сопротивления трассы не стоит.
Смотреть воздуховоды и комплектующиеЧастые ошибки при проектировании воздуховода
- Искать универсальное допустимое число поворотов. Требования различаются между моделями вытяжек.
- Считать любой 90°-отвод эквивалентом фиксированного количества метров. Значение зависит от геометрии элемента.
- Выбирать диаметр по количеству колен. Размер канала задаётся прежде всего требованиями вытяжки.
- Уменьшать выход 150 мм до 100 или 125 мм только ради удобного монтажа.
- Ставить несколько резких фитингов подряд.
- Использовать длинный сжатый гибкий канал там, где можно установить гладкий жёсткий.
- Считать любой пластиковый вентиляционный канал подходящим для любой кухонной вытяжки. Материал нужно сверять с инструкцией оборудования.
- Выбирать плоский канал без проверки его проходного сечения.
- Надеяться только на максимальные м³/ч вытяжки. Реальный поток снижается при росте сопротивления системы.
- Не учитывать переходы, клапаны и наружный выход. Они тоже входят в сопротивление трассы.
- Сначала покупать комплектующие, а потом читать руководство вытяжки.
Чек-лист перед покупкой комплектующих
- Известна точная модель вытяжки.
- Проверен требуемый размер воздуховода.
- Проверен допустимый материал канала.
- Нарисована вся трасса до точки выброса.
- Посчитана длина прямых участков.
- Посчитаны все 90° и 45° повороты.
- Учтены переходы между формами и размерами каналов.
- Учтён наружный выход, клапан или решётка.
- Нет необязательного уменьшения сечения.
- Нет нескольких резких фитингов вплотную.
- Если есть таблица эквивалентных длин производителя, трасса рассчитана по ней.
- Если используется гибкий воздуховод, он разрешён инструкцией и будет максимально расправлен.
FAQ — Ответы на вопросы
1. Сколько поворотов можно сделать в воздуховоде вытяжки?
Универсального числа нет. Смотрите ограничения конкретной вытяжки и суммарную эквивалентную длину трассы. Чем меньше ненужных поворотов, тем лучше.
2. Три поворота — это уже слишком много?
Не обязательно. Для некоторых вытяжек три поворота допустимы, для другой системы такая трасса может оказаться слишком сопротивляющейся. Нужно учитывать форму фитингов, длину, сечение и требования производителя.
3. Сколько метров трубы заменяет одно колено на 90 градусов?
Единой цифры нет. Разные конструкции 90-градусных фитингов имеют разную эквивалентную длину. Используйте значение из документации конкретной вытяжки или системы воздуховодов.
4. Какой поворот лучше — резкий или плавный?
При одинаковом сечении более плавное изменение направления обычно создаёт меньшее сопротивление и меньше условий для аэродинамического шума.
5. Какой диаметр выбрать, если в трассе три колена?
Количество колен не определяет диаметр. Используйте размер, требуемый производителем вытяжки, и не уменьшайте проходное сечение без разрешения инструкции.
6. Можно ли увеличить диаметр, чтобы компенсировать длинную трассу?
Больший канал на части трассы может уменьшить отдельные потери, но это не универсальное решение. Переходы сами создают сопротивление, а требования конкретной вытяжки всё равно нужно соблюдать.
7. Можно ли использовать гофру?
Сначала проверьте инструкцию вытяжки. Для основной трассы гладкий жёсткий канал обычно предпочтительнее. Если гибкий воздуховод разрешён, не сжимайте его и не оставляйте лишние изгибы.
8. Можно ли использовать пластиковый воздуховод?
Только если его допускает инструкция конкретной вытяжки и требования монтажа. Некоторые производители прямо требуют металлический канал.
9. Можно ли ставить колено сразу после выхода вытяжки?
По возможности лучше отнести первый поворот дальше от выходного патрубка. Универсальной нормы прямого участка нет — смотрите инструкцию конкретной модели.
10. Что делать, если вытяжка уже работает слабо?
Проверьте фильтры, состояние клапанов и решёток, размер и герметичность канала, количество переходов, резкие повороты и гибкие участки. Слабая работа не всегда связана только с числом колен.
11. Плоский канал хуже круглого?
Не обязательно. Важно его проходное сечение, геометрия переходов и соответствие инструкции вытяжки. Плоский канал особенно удобен для скрытой прокладки, но его нельзя выбирать только по внешней компактности.
Итог
Главная ошибка при проектировании воздуховода — пытаться определить допустимость трассы только по количеству поворотов. У одной вытяжки производитель разрешает несколько колен и задаёт предел эквивалентной длины, у другой требования будут отличаться.
Поэтому сначала откройте инструкцию вытяжки и определите требуемое сечение канала. Затем проложите максимально короткую и прямую трассу, минимизируйте резкие повороты и переходы, не уменьшайте требуемый диаметр и считайте эквивалентную длину по данным производителя.
Если маршрут получается длинным и содержит несколько разных фитингов, правильный расчёт полезнее любого универсального правила «два поворота можно, три нельзя».
