Короткий ответ
Если точного расчёта ещё нет, шаг 15 см можно рассматривать как предварительный ориентир для водяного тёплого пола. Шаг 10 см проверяют при повышенной требуемой теплоотдаче и в холодных краевых зонах, а 20 см — при небольшой тепловой нагрузке, если расчёт подтверждает достаточную теплоотдачу.
Окончательный шаг выбирают не только по площади помещения. Нужно учитывать теплопотери, требуемый тепловой поток, утепление основания, температуру теплоносителя, допустимую температуру поверхности пола, тип напольного покрытия и рассчитанную длину контуров.
Для полного устройства системы понадобятся труба, элементы её фиксации, коллекторное оборудование, теплоизоляция и материалы для конструкции пола. Начать подбор компонентов можно с раздела Тёплые полы.
Какую задачу решаем
Шаг трубы — это расстояние между соседними участками трубопровода в контуре водяного тёплого пола. От него зависят плотность укладки, ориентировочный расход трубы, длина петель и возможность системы обеспечить требуемую теплоотдачу.
Слишком маленький шаг без расчётной необходимости приводит к:
- увеличению расхода трубы;
- увеличению общей длины трубопровода;
- необходимости делить площадь на большее количество контуров;
- росту гидравлического сопротивления, если длина отдельных петель становится чрезмерной;
- дополнительным затратам, которые не всегда дают полезный прирост теплоотдачи.
Слишком большой шаг при высокой тепловой нагрузке может привести к недостаточной теплоотдаче и более заметной разнице температуры поверхности между участками над трубами и между ними.
Поэтому правильная последовательность выбора такая:
теплопотери → требуемая теплоотдача пола → шаг трубы → метраж → количество и длина контуров → коллектор → остальные элементы системы.
Сам шаг нельзя рассматривать отдельно от всей конструкции водяного тёплого пола.
Начать подбор основной системы можно в категории Водяные тёплые полы.
Когда нужен шаг 10, 15 или 20 см
Шаг 10 см
Шаг 10 см рассматривают там, где расчёту требуется более плотная укладка:
- возле наружных стен;
- рядом с большим остеклением;
- в холодных краевых зонах;
- при повышенных расчётных теплопотерях;
- когда шага 15 см недостаточно для требуемой теплоотдачи.
Делать шаг 10 см по всей площади только «с запасом» не нужно. Если повышенная теплоотдача требуется лишь возле наружной стены или окна, часто рациональнее отдельно уплотнить именно эту зону.
Шаг 15 см
Шаг 15 см подходит как предварительный базовый вариант для расчёта многих жилых помещений. Он даёт разумный баланс между плотностью укладки, расходом трубы и длиной контуров.
После расчёта шаг можно оставить 15 см, уменьшить в отдельных зонах до 10 см или увеличить до 20 см.
Шаг 20 см
Шаг 20 см рассматривают:
- при небольшой требуемой теплоотдаче;
- в хорошо утеплённых помещениях;
- во внутренних зонах с небольшими теплопотерями;
- когда тёплый пол используется как дополнительный источник тепла;
- если расчёт подтверждает, что более плотная укладка не требуется.
Выбирать 20 см только ради сокращения расхода трубы нельзя: экономия материала не должна снижать расчётную теплоотдачу системы.
Если водяной тёплый пол входит в автономную систему отопления дома, шаг нужно согласовать с температурным режимом, расходом теплоносителя, коллекторным узлом и возможностями источника тепла.
Как выбрать шаг трубы
Главный критерий — не площадь комнаты сама по себе, а требуемая теплоотдача тёплого пола в конкретной конструкции.
Для предварительного сравнения вариантов можно использовать такой ориентир:
| Требуемый удельный тепловой поток | Какой шаг проверить в расчёте | Что это означает |
|---|---|---|
| До 50 Вт/м² | 20 см | Небольшая тепловая нагрузка; более плотная укладка может не потребоваться |
| 50–100 Вт/м² | 15 см | Средняя тепловая нагрузка; рациональный исходный вариант для проверки |
| Свыше 100 Вт/м² | 10 см | Требуется повышенная теплоотдача; необходимо проверить возможности всей конструкции пола |
Важно: эта таблица — только предварительный ориентир, а не универсальное правило «Вт/м² = определённый шаг». При одинаковой требуемой теплоотдаче фактический шаг может различаться из-за температуры подачи и обратки, диаметра трубы, конструкции пола, толщины стяжки, утепления и теплового сопротивления финишного покрытия.
Что проверить при выборе
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Теплопотери | Наружные стены, окна, двери, утепление и конструкция здания | Показывают, сколько тепла должна компенсировать система |
| Назначение тёплого пола | Основное или дополнительное отопление | Требуемая теплоотдача в этих сценариях различается |
| Утепление основания | Перекрытие или пол по грунту, материал и толщина теплоизоляции | Недостаточная теплоизоляция увеличивает передачу тепла вниз |
| Напольное покрытие | Плитка, кварцвинил, ламинат, линолеум или другое покрытие | Покрытия имеют разное тепловое сопротивление и ограничения по нагреву |
| Допустимая температура поверхности | Ограничения покрытия и проектного решения | Нельзя бесконечно увеличивать теплоотдачу только повышением температуры |
| Температурный режим | Расчётные температуры подачи и обратки | Напрямую влияет на тепловой поток от пола |
| Краевые зоны | Наружные стены, входные двери, большое остекление | Здесь может потребоваться более плотная раскладка |
| Длина контуров | Метраж после выбора шага | Помогает определить число отдельных петель |
| Количество контуров | Рассчитанная длина каждой петли и площадь укладки | Определяет необходимое количество выходов коллектора |
После выбора шага обязательно пересчитайте общий метраж и длину каждой петли. Нельзя сначала купить коллектор, а затем подгонять под него количество контуров.
Для выбора распределительного оборудования можно перейти в раздел Коллекторы.
Чем отличаются шаги 10, 15 и 20 см
| Шаг | Для каких условий рассматривают | Ориентировочный расход трубы* | Главное при выборе |
|---|---|---|---|
| 10 см | Повышенная тепловая нагрузка, холодные краевые зоны | около 10 м/м² | Быстро увеличивает общий метраж и количество контуров |
| 15 см | Средняя тепловая нагрузка | около 6,7 м/м² | Удобный исходный вариант для дальнейшего расчёта |
| 20 см | Небольшая тепловая нагрузка | около 5 м/м² | Допустим только при достаточной расчётной теплоотдаче |
* Ориентировочный расход указан без подводящих участков к коллектору, поправки на повороты и особенности фактической схемы укладки.

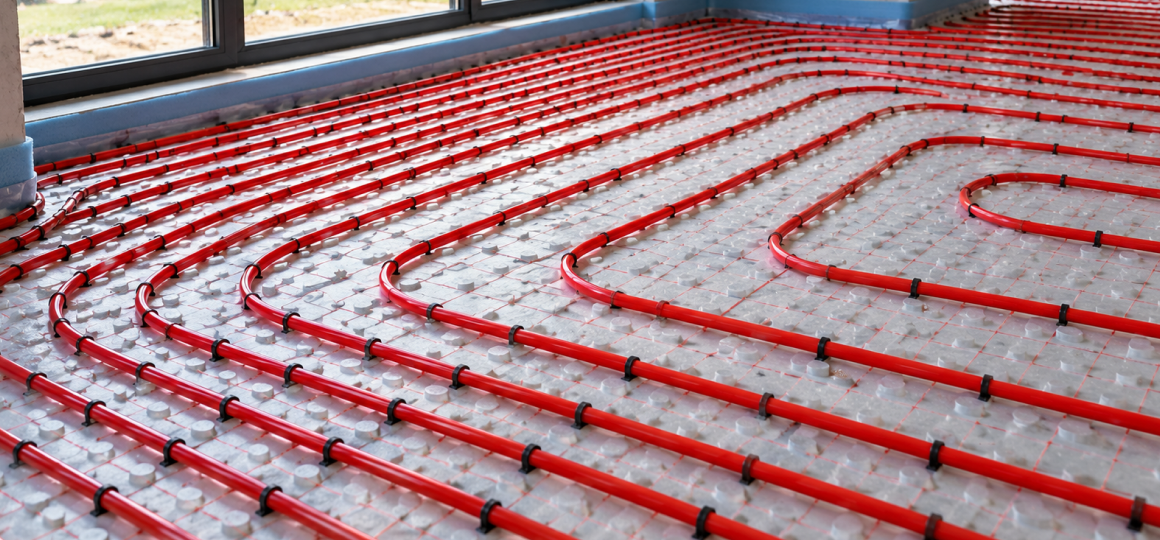

Когда использовать переменный шаг
В одной комнате необязательно использовать одинаковый шаг на всей площади.
Например: наружная стена или большое окно → 10 см → основная зона → 15 см.
Так можно усилить теплоотдачу там, где теплопотери выше, и не увеличивать расход трубы по всей комнате.
После определения шага нужно отдельно проверить, допускает ли выбранное финишное покрытие работу с тёплым полом и какие ограничения по температуре устанавливает производитель.
Как шаг влияет на расход трубы
Для предварительной оценки длины трубы используют простую зависимость:
расход трубы на 1 м² ≈ 1 / шаг в метрах.
| Шаг | Ориентировочный расход |
|---|---|
| 10 см | около 10 м/м² |
| 15 см | около 6,7 м/м² |
| 20 см | около 5 м/м² |
Например, при фактической площади укладки 20 м²:
| Шаг | Примерный метраж без подводящих участков |
|---|---|
| 10 см | около 200 м |
| 15 см | около 133 м |
| 20 см | около 100 м |
Это не означает, что весь рассчитанный метраж нужно укладывать одной петлёй. Общую длину разделяют на контуры с учётом диаметра трубы, гидравлического сопротивления, требуемого расхода теплоносителя и параметров системы.
Поэтому после выбора шага рассчитывайте два показателя: общий метраж трубы и длину каждой отдельной петли.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Климат Ульяновской области сам по себе не означает, что во всех помещениях нужен шаг 10 см. Решающее значение имеют теплопотери конкретного здания, утепление, конструкция пола, площадь остекления и режим отопления.
| Сценарий | Что учитывать | Что выбрать | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске | Проектную возможность устройства водяной системы, конструкцию пола и покрытие | Шаг только после проверки тепловой нагрузки и конструкции пола | Ламинат |
| Частный дом | Пол по грунту или перекрытию, наружные стены, окна, утепление | Для первого расчёта проверить 15 см, отдельно рассчитать краевые зоны | Экструдированный пенополистирол XPS |
| Дача | Источник тепла, режим использования, скорость прогрева здания | Шаг подбирать вместе с температурным режимом всей системы | Отопительные котлы |
| Сезонная эксплуатация | Возможность длительного отключения отопления зимой | Кроме шага проверить, чем будет заполнена система | Теплоносители для систем отопления |
Для частного дома особенно важно сначала правильно подобрать теплоизоляционный слой. Уменьшать шаг трубы вместо устранения повышенных теплопотерь вниз — неправильная последовательность решения.
Бренды, представленные в гипермаркете «Сарай»
В категории водяных тёплых полов гипермаркета «Сарай» представлены Energoflex, Uni-Fitt и VRT.
| Бренд | Чем выделяется | Простая положительная сторона |
|---|---|---|
| Energoflex | Решения для теплоизоляции и монтажа инженерных систем | Удобно использовать при комплексной подготовке конструкции тёплого пола |
| Uni-Fitt | Инженерные компоненты для систем отопления и подключения оборудования | Широкий выбор элементов помогает собирать систему совместимыми компонентами |
| VRT | Оборудование и комплектующие для распределения и регулирования теплоносителя | Практичные решения для сборки и настройки контуров отопления |
При выборе бренда ориентируйтесь не только на производителя. Сначала проверяйте назначение конкретного элемента, присоединительные размеры, рабочие параметры и совместимость компонентов между собой.
Смежные направления для системы отопления собраны в разделе Климат и отопление.
Что купить вместе, чтобы решить задачу полностью
Для водяного тёплого пола важно заранее собрать полный комплект. Состав и количество элементов определяют после выбора шага, расчёта метража и количества контуров.
| Что нужно | Зачем нужно | Куда перейти |
|---|---|---|
| Труба | Формирует отопительные контуры | Труба из сшитого полиэтилена |
| Крепёж и монтажные элементы | Фиксируют трубу и помогают выдержать рассчитанный шаг | Комплектующие для тёплого пола |
| Коллекторная группа | Распределяет теплоноситель между отдельными контурами | Коллекторные группы |
| Коллекторный шкаф | Позволяет организовать размещение распределительного узла | Коллекторные шкафы |
| Теплоизоляция | Снижает нежелательную передачу тепла вниз | Теплоизоляция |
| Циркуляционное оборудование | Обеспечивает необходимую циркуляцию, если отдельный насос предусмотрен схемой | Циркуляционные насосы для отопления |
| Смесь для устройства пола | Используется для формирования или выравнивания слоя; состав должен подходить под конкретную конструкцию | Смеси для пола |
| Грунтовка | Подготавливает основание, если её применение требуется технологией выбранной смеси | Грунтовки |
| Напольное покрытие | Формирует финишный слой; нужно проверить совместимость с подогревом | Напольные покрытия |
| Инструмент | Нужен для разметки, подготовки основания, монтажа и отделочных работ | Инструменты |
Чтобы не возвращаться за недостающими материалами, соблюдайте последовательность: шаг → метраж → количество контуров → число выходов коллектора → труба и крепёж → распределительное оборудование → теплоизоляция → материалы пола → финишное покрытие и инструмент.
Частые ошибки при выборе и покупке
- Выбирать 10 см по всему дому «с запасом». Расход трубы и количество контуров увеличиваются, даже если более плотная укладка нужна только в отдельных зонах.
- Выбирать 20 см только ради экономии трубы. Шаг должен обеспечивать требуемую теплоотдачу.
- Определять шаг только по площади комнаты. Одинаковые по площади помещения могут сильно различаться по теплопотерям.
- Использовать таблицу Вт/м² как готовый проект. Она подходит только для предварительного сравнения вариантов.
- Не учитывать наружные стены и большое остекление. В таких местах может потребоваться отдельная краевая зона.
- Игнорировать теплоизоляцию основания. Плотная раскладка трубы не компенсирует повышенные потери тепла вниз.
- Считать только общий метраж. Нужно определить также количество и длину отдельных контуров.
- Подбирать коллектор до расчёта петель. Количество выходов должно соответствовать фактической схеме.
- Не проверять ограничения напольного покрытия. Материалы могут иметь разные требования к температуре поверхности.
- Покупать только трубу. Для монтажа потребуются элементы фиксации, распределения, подготовки основания и устройства пола.
- Закрывать контуры конструкцией пола до проверки системы. Смонтированную систему необходимо проверить в соответствии с проектом и технологией монтажа до устройства закрывающих слоёв.
Черновые и монтажные материалы для конструкции пола подбирайте только после определения её состава и толщины слоёв. Основные группы можно посмотреть в разделе Строительные материалы.
Маршрут покупки на Saray.ru
- Определите фактическую площадь укладки трубы.
- Рассчитайте теплопотери помещения.
- Определите требуемую теплоотдачу тёплого пола.
- Выберите предварительный шаг 10, 15 или 20 см.
- Отдельно проверьте краевые зоны возле наружных стен, дверей и большого остекления.
- Рассчитайте общий метраж трубы.
- Разделите систему на необходимое количество контуров.
- Проверьте длину каждой отдельной петли.
- Определите требуемое количество выходов коллектора.
- Подберите трубу и элементы её фиксации.
- Добавьте предусмотренное схемой коллекторное и циркуляционное оборудование.
- Подберите теплоизоляцию и материалы для устройства пола.
- Проверьте совместимость финишного покрытия с подогревом и допустимую температуру поверхности.
- Сверьте количество всех элементов перед оформлением заказа.
Чек-лист перед покупкой
- ☐ Определили фактическую площадь укладки.
- ☐ Рассчитали теплопотери помещения.
- ☐ Определили требуемую теплоотдачу пола.
- ☐ Выбрали шаг трубы по расчёту.
- ☐ Проверили холодные краевые зоны.
- ☐ Рассчитали общий метраж трубы.
- ☐ Определили количество контуров.
- ☐ Проверили длину каждой петли.
- ☐ Определили необходимое количество выходов коллектора.
- ☐ Подобрали крепёж трубы.
- ☐ Проверили теплоизоляцию основания.
- ☐ Подобрали предусмотренное схемой циркуляционное оборудование.
- ☐ Проверили материалы для устройства пола.
- ☐ Проверили совместимость напольного покрытия с нагревом.
- ☐ Собрали полный комплект перед покупкой.
Частые вопросы
Можно ли сразу выбрать шаг 15 см без расчёта?
Для предварительного подсчёта материалов шаг 15 см можно использовать как исходный ориентир. Перед монтажом его необходимо проверить по требуемой теплоотдаче, конструкции пола и параметрам конкретной системы.
Когда действительно нужен шаг 10 см?
Когда расчёт показывает необходимость повышенной теплоотдачи или требуется усилить холодную краевую зону возле наружной стены, двери либо большого остекления.
Можно ли сделать в одной комнате два разных шага?
Да. Переменный шаг позволяет плотнее расположить трубу в зоне повышенных теплопотерь и не увеличивать её расход по всей площади помещения.
Сколько трубы нужно при шаге 15 см?
Предварительный расход составляет около 6,7 м трубы на 1 м² фактической площади укладки. Отдельно нужно учитывать подводящие участки к коллектору и особенности фактической раскладки.
От чего зависит количество контуров?
От общей длины трубы, диаметра, гидравлического сопротивления, требуемого расхода теплоносителя и параметров системы. Поэтому количество петель определяют после расчёта метража, а не только по площади помещения.
Что важнее: шаг трубы или температура теплоносителя?
Эти параметры работают вместе. Требуемую теплоотдачу получают расчётом всей конструкции: шага, температуры теплоносителя, расхода, утепления, стяжки и финишного покрытия. Изменение только одного параметра не заменяет расчёт системы.
Что купить на Saray.ru, чтобы решить задачу полностью
Если вы проектируете водяной тёплый пол для квартиры, частного дома или дачи в Ульяновске и Ульяновской области, сначала определите теплопотери и требуемую теплоотдачу, затем выберите шаг, рассчитайте метраж и количество контуров.
Для распределения теплоносителя и подключения инженерных узлов можно перейти в раздел Водоснабжение.
Материалы для подготовки основания и устройства слоёв пола собраны в разделе Сухие смеси и грунтовки.
Финишные материалы для пола можно подобрать в разделе Отделочные материалы.
Такой порядок позволяет купить не отдельную трубу, а согласованный комплект под конкретную систему: контуры → фиксация → распределение теплоносителя → теплоизоляция → конструкция пола → финишное покрытие.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
После выбора шага сразу пересчитайте метраж и количество контуров. Именно на этом этапе становится понятно, сколько потребуется трубы и выходов коллектора. Если возле наружной стены или большого окна нужна более плотная укладка, необязательно уменьшать шаг во всей комнате: краевую зону можно рассчитать отдельно. Перед покупкой также проверьте диаметр трубы, способ её фиксации, длину каждой петли и совместимость элементов коллекторного узла.
