Краткий ответ: одноконтурную и сэндвич-трубу выбирают не только по месту установки, а по документации печи и конкретной дымоходной системы. Одностенный участок может использоваться внутри помещения, если это разрешено производителем и соблюдены требования к нагреву и отступам. На холодных и наружных участках обычно применяют теплоизолированную трубу, но сам сэндвич не заменяет правильно рассчитанный проход через деревянную стену или перекрытие.

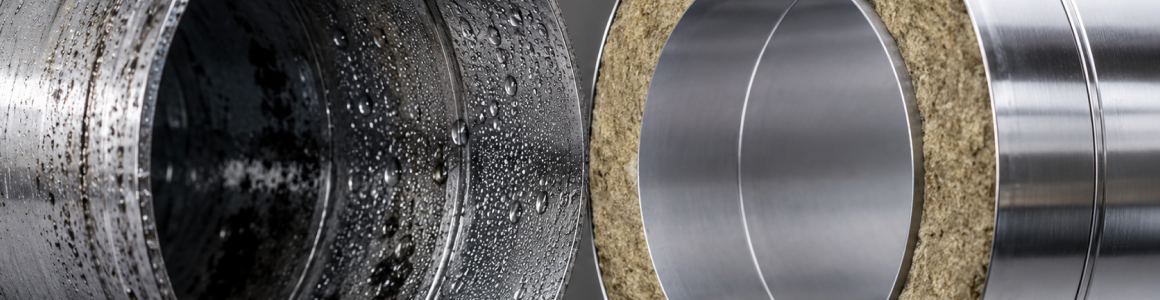

Чем отличаются одноконтурная труба и сэндвич
Одноконтурная труба состоит из одного металлического дымового канала без заводского слоя теплоизоляции. Её наружная поверхность интенсивно нагревается, а дымовые газы быстрее охлаждаются при прохождении через холодные зоны.
Сэндвич состоит из внутреннего дымового канала, слоя негорючей теплоизоляции и наружной оболочки. Такая конструкция уменьшает охлаждение дымовых газов и нагрев наружной поверхности по сравнению с одностенной трубой.
При этом сэндвич остаётся горячим. Его нельзя устанавливать вплотную к деревянной стене, балке или перекрытию без предусмотренного системой проходного решения.
Главное различие заключается не в том, какой вариант «лучше», а в допустимых условиях применения. Решение принимают по температуре, виду топлива, маршруту, материалам здания и технической документации.
Когда применяют одноконтурную трубу
Одноконтурный участок рассматривают только там, где он разрешён производителем печи и дымоходной системы. Обычно это доступная для осмотра часть трассы внутри помещения, не проходящая скрыто через горючие конструкции.
Перед установкой необходимо проверить:
- допустимую температуру системы;
- разрешённый вид топлива;
- минимальные расстояния до стен, потолка, мебели и других предметов;
- необходимость защитного экрана;
- максимальную длину одностенного участка;
- место перехода на теплоизолированную трубу;
- защиту людей от случайного контакта с горячей поверхностью.
Не следует выбирать одноконтурную трубу только ради дополнительного нагрева комнаты. Если её высокая теплоотдача приводит к перегреву отделки или вынуждает увеличивать отступы, экономия на трубе может усложнить весь монтаж.
На холодном чердаке, улице или в неотапливаемой шахте одностенная труба быстрее охлаждается. Возможность её использования на таких участках должна быть подтверждена проектом и документацией системы.
Когда применяют сэндвич-дымоход
Теплоизолированная труба применяется на участках, где важно уменьшить охлаждение дымовых газов и температуру наружной оболочки. К таким участкам могут относиться холодный чердак, наружная вертикальная трасса или неотапливаемое помещение.
Сэндвич также используют в местах, предусмотренных проектом дымохода и инструкцией производителя. Однако проход через деревянную конструкцию должен рассматриваться отдельно: труба и проходной узел выполняют разные функции.
При выборе сэндвича проверяют:
- материал внутреннего канала;
- разрешённую рабочую температуру;
- устойчивость к условиям эксплуатации;
- тип и толщину заводской теплоизоляции;
- наружный и внутренний диаметры;
- заявленное расстояние до горючих материалов;
- совместимые переходы и крепления;
- возможность очистки и замены элементов.
Толщину изоляции нельзя выбирать только по региону или названию помещения. Необходимо сравнивать характеристики всей системы и условия работы конкретной печи.
Как выбрать за 2 минуты
- Найдите паспорт печи. Выпишите диаметр патрубка, температуру дымовых газов и требования к дымоходу.
- Нарисуйте маршрут. Отметьте помещение, потолок, чердак, кровлю, наружную стену и все повороты.
- Разделите участки. Определите отапливаемые, холодные, наружные и проходящие рядом с горючими конструкциями зоны.
- Выберите одну систему. Не объединяйте случайные элементы разных производителей только по диаметру.
- Проверьте одноконтурный участок. Убедитесь, что он разрешён инструкцией и остаётся доступным для осмотра.
- Подберите сэндвич. Сравните рабочую температуру, материал, изоляцию и допустимые отступы.
- Определите место перехода. Оно не должно находиться внутри закрытого прохода или перекрытия.
- Спроектируйте проходы. Одной теплоизолированной трубы недостаточно для защиты деревянной конструкции.
- Добавьте опоры и ревизию. Вес вертикальной трассы не должен передаваться только на патрубок печи.
- Передайте схему монтажнику. Проверьте комплект до покупки, а не во время сборки.
Сравнение двух вариантов
| Критерий | Одноконтурная труба | Сэндвич-дымоход |
|---|---|---|
| Конструкция | Один металлический дымовой канал | Внутренняя труба, теплоизоляция и наружная оболочка |
| Нагрев наружной поверхности | Более интенсивный | Ниже, чем у одностенной трубы, но нагрев сохраняется |
| Охлаждение дымовых газов | Быстрее на холодных участках | Теплоизоляция уменьшает охлаждение |
| Типичное применение | Разрешённый доступный участок внутри помещения | Холодные и наружные участки по проекту |
| Проход через дерево | Не допускается без рассчитанного проходного решения | Также требует отдельного проходного узла и отступов |
| Необходимое пространство | Обычно требует большего внимания к защите от нагрева | Определяется характеристиками конкретной системы |
| Стоимость | Один элемент обычно проще по конструкции | Выше из-за двойной оболочки и теплоизоляции |
| Главный риск выбора | Перегрев окружающих предметов и охлаждение газов | Ошибочное мнение, что трубу можно ставить вплотную к дереву |
Основные критерии выбора
Совместимость с печью
Сначала проверяют документацию отопительного прибора. В ней должны быть указаны диаметр, допустимый материал, требования к высоте и другие параметры подключения.
Если производитель ограничивает длину одноконтурного участка или требует теплоизолированную трубу от определённой точки, эту схему нельзя менять ради экономии.
Температурный класс
Дымоход должен быть рассчитан на температуру, возникающую при работе конкретной печи. Нельзя оценивать пригодность трубы только по толщине стенки или внешнему виду.
Дополнительно учитывают вид топлива и возможный режим работы. Труба для одной печи не становится автоматически подходящей для другой модели с таким же диаметром патрубка.
Диаметр
Сравнивайте внутренний диаметр трубы с требованиями печи. Внешний диаметр сэндвича больше из-за оболочки и теплоизоляции и не используется как размер дымового канала.
Переход на другой диаметр допускается только в предусмотренных производителем случаях. Самовольное уменьшение сечения может нарушить работу дымохода.
Толщина теплоизоляции
Толщина утепления является характеристикой конкретной системы, но не единственным показателем её пригодности. Два сэндвича с одинаковой толщиной могут отличаться материалом внутренней трубы, плотностью утеплителя, рабочей температурой и допустимым расстоянием до дерева.
Выбирайте не абстрактные 30, 50 или 100 мм, а систему, характеристики которой соответствуют печи и проекту.
Допустимое расстояние до горючих материалов
Расстояние определяют по маркировке, инструкции и монтажной документации выбранной системы. Оно может различаться у труб одного диаметра.
Негорючая облицовка стены также не позволяет автоматически уменьшить отступ. Конструкция защиты должна соответствовать проекту.
Направление и герметичность соединений
Порядок сборки внутреннего и наружного контуров определяется производителем. Не следует применять универсальные советы по сборке «по дыму» или «по конденсату», не изучив конструкцию конкретных элементов.
Стыки должны быть полностью посажены, закреплены предусмотренными хомутами и оставаться доступными для осмотра.
Крепление и опора
Вертикальная труба имеет значительный вес. Для неё могут потребоваться опорная площадка, настенные кронштейны и разгрузочные элементы.
Нельзя передавать вес всей наружной трассы на патрубок печи или один переходный элемент.
Очистка и ревизия
Дымоход необходимо осматривать и очищать. Поэтому в схеме предусматривают доступ к нижней части, соединениям, поворотам и другим участкам, где могут накапливаться отложения.
Не закрывайте трубы и стыки необслуживаемой декоративной конструкцией.
Когда возможна комбинированная схема
Комбинированный дымоход состоит из разрешённого одноконтурного участка и последующей теплоизолированной трубы. Такая схема может быть оправдана, если она предусмотрена документацией печи и выбранной системы.
Для её безопасного применения необходимо:
- использовать совместимые элементы одной системы;
- выбрать заводской переход подходящего типа;
- разместить переход в доступном для осмотра месте;
- не прятать соединение внутри стены, потолка или проходного короба;
- проверить нагрев одноконтурного участка;
- предусмотреть защиту от случайного прикосновения;
- соблюсти требования к опорам и креплению;
- оставить доступ для разборки и обслуживания.
Комбинированная схема не должна выбираться по принципу «одноконтур внутри, сэндвич снаружи» без проверки конкретного проекта. Иногда граница холодной зоны начинается раньше, чем кажется, а разрешённая длина первого участка может быть ограничена.

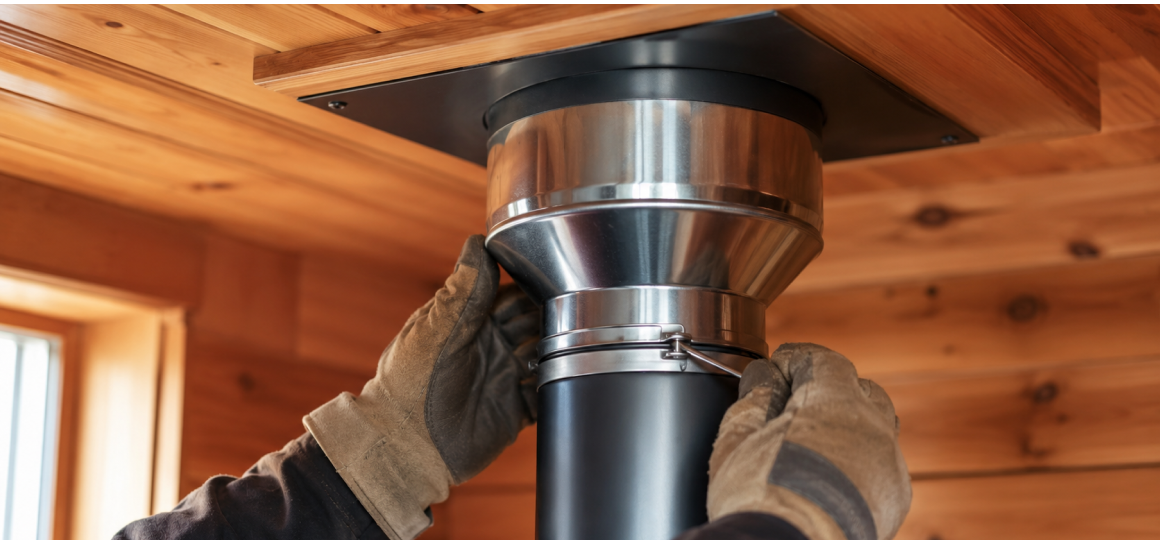

Проход через стену и перекрытие
Проход через деревянную стену или потолок является отдельным монтажным узлом. Сэндвич-труба — только один из его элементов.
- Проверьте расположение балок. Не вырезайте несущую конструкцию под уже купленную трубу.
- Определите размер проёма. Он зависит от допустимого расстояния до горючих материалов и конструкции узла.
- Выберите проходное решение. Используйте элементы и негорючие материалы, предусмотренные проектом и документацией системы.
- Не размещайте переход внутри перекрытия. Соединение одноконтурной и утеплённой трубы должно оставаться доступным.
- Не оставляйте скрытые стыки. Соединения внутри закрытого короба сложно проверить и заменить.
- Не заполняйте узел случайным утеплителем. Обычная монтажная пена и материалы без подтверждённой термостойкости не подходят.
- Проверьте нагрев после запуска. Контролируйте состояние отделки и конструкции при первых топках.
- Оставьте доступ для осмотра. Декоративная обшивка не должна полностью скрывать ответственный узел.
В бане дополнительно учитывают высокую температуру, влажность и вероятность случайного контакта с трубой. При необходимости устанавливают отдельное ограждение, не нарушающее предусмотренные отступы и охлаждение конструкции.
Какие элементы понадобятся
Полный комплект определяют после подготовки схемы. В зависимости от маршрута могут понадобиться:
- одноконтурные прямые трубы;
- сэндвич-трубы;
- заводской переход между системами;
- колена разрешённого угла;
- тройник;
- ревизионный элемент;
- конденсатосборник, если он предусмотрен схемой;
- опорная площадка;
- настенные кронштейны;
- соединительные хомуты;
- проходной узел;
- кровельный элемент;
- окончание трубы;
- герметик, разрешённый производителем;
- средства для очистки.
Не покупайте одинаковое количество труб и соединений по примерному замеру. Сначала составьте схему с длинами, отметками высоты, поворотами, опорами и проходами.
Элементы разных производителей нельзя считать совместимыми только из-за совпадения диаметра. У них могут различаться глубина посадки, направление соединения, наружный размер и конструкция теплоизоляции.
Частые ошибки
- Выбирать комбинированный дымоход по умолчанию. Такая схема должна быть разрешена производителем печи.
- Использовать одноконтурную трубу ради отопления комнаты. Это увеличивает требования к защите от нагрева.
- Выбирать сэндвич только по толщине утеплителя. Необходимо сравнивать все рабочие характеристики.
- Считать сэндвич негорячим. Наружная оболочка также нагревается.
- Проводить сэндвич вплотную к дереву. Труба не заменяет рассчитанную разделку.
- Размещать переход внутри потолка. Такой стык невозможно нормально осматривать и обслуживать.
- Соединять элементы разных систем. Совпадение диаметра не гарантирует герметичность.
- Подбирать расстояние до стены по общему совету. Нужны характеристики конкретной трубы.
- Использовать одноконтурную трубу на всей холодной трассе без расчёта. Охлаждение может ухудшить работу дымохода.
- Не устанавливать опоры. Вес трубы не должен удерживаться только отопительным прибором.
- Закрывать стыки отделкой. Система должна оставаться доступной для проверки.
- Покупать проходной короб без проверки размеров. Он должен соответствовать трубе, конструкции перекрытия и проекту.
Какая схема подходит вашей трассе?
Выберите вариант, который точнее описывает маршрут дымохода.
Проверьте возможность комбинированной схемы
Одноконтурный участок может использоваться только при разрешении производителя. До холодной зоны необходимо перейти на совместимую теплоизолированную трубу, оставив переход доступным для осмотра.
Проверьте наружную теплоизолированную систему
Для наружной вертикальной трассы потребуются не только сэндвич-трубы, но и тройник или поворот по проекту, опора, кронштейны, ревизия и правильно выполненный проход через стену.
Начните с проектирования проходного узла
Для бани нельзя выбирать систему только по толщине утеплителя. Проверьте документацию печи, допустимые расстояния, конструкцию прохода и защиту людей от горячей поверхности.
Итоговая рекомендация
Одноконтурная труба подходит не для любого внутреннего участка, а только для места, где её применение разрешено документацией и можно обеспечить необходимые отступы. Сэндвич применяется там, где требуется теплоизоляция, но не является самостоятельной защитой деревянной стены или перекрытия.
Комбинированная система может быть рациональной для трассы, проходящей через отапливаемую комнату и холодную зону. Однако место перехода, длина одностенного участка, конструкция сэндвича и проходной узел должны быть согласованы как единая система.
Перед покупкой подготовьте схему с размерами, обозначьте стены, потолок, чердак, кровлю, повороты, опоры и ревизию. Затем проверьте её по документации печи и дымохода вместе со специалистом по монтажу.
Прямые и теплоизолированные элементы представлены в разделе «Трубы для дымоходов», а дополнительные элементы — в разделе «Комплектующие для печей и каминов».
Частые вопросы
Что лучше: одноконтурная труба или сэндвич?
У них разные условия применения. Одноконтурная труба может использоваться на разрешённом доступном участке внутри помещения, а сэндвич — там, где требуется уменьшить охлаждение дымовых газов. Конкретную схему определяют по документации.
Можно ли собрать весь дымоход из одноконтурной трубы?
Только если такая система предусмотрена проектом и допускается условиями установки. Для холодного чердака, улицы и проходов возле горючих конструкций одностенная труба обычно создаёт дополнительные ограничения.
Можно ли провести сэндвич прямо через деревянный потолок?
Нет, одной трубы недостаточно. Необходим проходной узел с предусмотренными отступами и негорючими материалами, соответствующий проекту и документации системы.
Какую толщину утеплителя выбрать?
Её нельзя назначать только по климату или типу помещения. Сравнивайте рабочую температуру, материал, допустимое расстояние до дерева и другие характеристики конкретной системы.
Где устанавливать переход на сэндвич?
В месте, предусмотренном схемой производителя, до холодного или проходного участка. Переход не следует прятать внутри стены, потолка или другого недоступного узла.
Можно ли соединять трубы разных производителей?
Только при документально подтверждённой совместимости. Совпадение внутреннего диаметра не гарантирует одинаковую посадку, герметичность и конструкцию соединения.
В каком направлении собирать трубы?
Направление сборки внутреннего и наружного контуров определяет производитель системы. Следуйте его схеме, а не универсальному совету без привязки к конструкции.
Можно ли самостоятельно установить дымоход?
Ошибки в переходе, проходном узле, креплении и расстояниях могут привести к перегреву конструкций и неправильной работе печи. Проектирование и монтаж ответственных участков безопаснее поручить специалисту.
