Частые ошибки при выборе автоматов, УЗО и электрощита

Содержание

• Короткий ответ
• Какую задачу решаем
• Когда нужны автоматы, УЗО и электрощит
• Как выбрать
• Какие варианты бывают
• Что выбрать для квартиры, дома или дачи в Ульяновской области
• Бренды, представленные в Сарае
• Что купить вместе, чтобы решить задачу полностью
• Частые ошибки при выборе и покупке
• Маршрут покупки на Saray.ru
• Чек-лист перед покупкой
• Частые вопросы
• Что купить на Saray.ru, чтобы решить задачу полностью

Короткий ответ

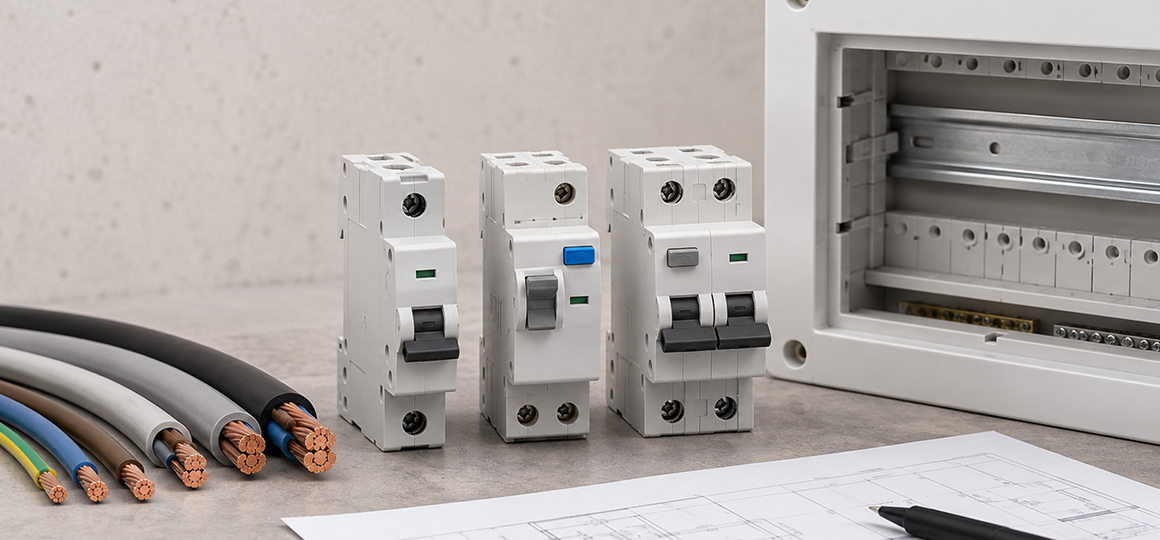

Автоматический выключатель, УЗО и электрощит нужно выбирать согласованно как элементы одной системы. Автомат защищает линию от перегрузки и короткого замыкания, УЗО реагирует на дифференциальный ток, а дифавтомат совмещает обе функции.

Номинал защитного аппарата нельзя определять только по мощности прибора. При подборе учитывают кабель, способ его прокладки, нагрузку, параметры сети, назначение линии и условия эксплуатации.

Если параметры линии неизвестны или требуется новый электрощит, сначала составляют схему и определяют характеристики проводки, а уже затем покупают оборудование. Начать подбор можно с разделов щитовое оборудование, автоматические выключатели и щиты и боксы.

Какую задачу решаем

При выборе защитной автоматики часто начинают с вопроса: «Какой автомат поставить — 16, 25 или 32 А?». Такой подход неверен: автомат защищает не сам электроприбор, а электрическую линию.

Перед выбором проверяют:

• материал и сечение кабеля;
• способ прокладки;
• расчётную нагрузку;
• возможные пусковые токи;
• параметры электросети;
• назначение линии;
• условия эксплуатации оборудования.

Для УЗО и дифавтоматов дополнительно учитывают параметры дифференциальной защиты и характер подключаемой нагрузки.

Главная задача — не подобрать отдельный аппарат, а получить согласованную систему: кабель → защита линии → дифференциальная защита при необходимости → распределение по группам → электрощит и комплектующие.

Когда нужны автоматы, УЗО и электрощит

Подбор или пересмотр щитового оборудования обычно требуется:

• при полной или частичной замене проводки;
• при добавлении новой электрической линии;
• при подключении мощного потребителя;
• при строительстве или реконструкции дома;
• при электрификации гаража, бани, мастерской или хозяйственной постройки;
• при модернизации старого электрощита;
• при разделении освещения, розеток и отдельных потребителей на группы;
• при установке дифференциальной защиты или устройств контроля напряжения.

До покупки необходимо определить количество фаз, параметры кабелей, число групп, выделенную мощность, систему заземления и условия установки.

Для гаража, дачи и других неотапливаемых помещений дополнительно проверяют допустимую температуру эксплуатации, влажность, вероятность образования конденсата и требуемую степень защиты корпуса.

Как выбрать

Главное правило: подбор начинают с параметров защищаемой линии, а не с привычного номинала автомата или марки оборудования.

Какие варианты бывают

Ключевое различие простое: автомат защищает линию от сверхтока, УЗО контролирует дифференциальный ток, дифавтомат выполняет обе функции.

Если тип оборудования уже определён, можно перейти к автоматическим выключателям, щитам и боксам или аксессуарам для щитов.

Что выбрать для квартиры, дома или дачи в Ульяновской области

Для неотапливаемого помещения недостаточно ориентироваться только на степень IP. Необходимо отдельно проверить температурный диапазон корпуса и установленной внутри аппаратуры.

Бренды, представленные в гипермаркете Сарай

В категории щитового оборудования Saray.ru представлены товары разных производителей, в том числе IEK/ИЭК, EKF, Schneider Electric, Systeme Electric, TDM/ТДМ и ЭРА. Наличие конкретной серии и модели следует проверять непосредственно перед покупкой.

Бренд не заменяет расчёт. Даже оборудование известного производителя должно соответствовать кабелю, нагрузке, схеме и условиям эксплуатации.

Что купить вместе, чтобы решить задачу полностью

Электрощит комплектуют как систему. Не все позиции нужны в каждой схеме, поэтому список следует сверять с проектом или расчётом.

Шины, DIN-элементы и другие комплектующие нельзя выбирать только по внешнему виду. Проверяйте их назначение, размеры и совместимость с конкретным щитом и схемой.

Частые ошибки при выборе и покупке

1. Выбирать автомат только по мощности прибора

Автомат защищает электрическую линию. Мощность нагрузки учитывается при расчёте, но номинал аппарата должен быть согласован прежде всего с кабелем, способом его прокладки и допустимой нагрузкой линии.

2. Увеличивать номинал автомата, если старый постоянно отключается

Регулярное срабатывание может быть связано с перегрузкой, неисправностью оборудования, плохим соединением или ошибкой в расчёте линии. Сначала необходимо определить причину. Установка автомата большего номинала без проверки кабеля может ухудшить защиту линии.

3. Считать УЗО заменой автоматическому выключателю

Обычное УЗО не выполняет защиту от перегрузки и короткого замыкания. Если в одном аппарате должны совмещаться сверхтоковая и дифференциальная защита, применяют подходящий дифавтомат.

4. Выбирать УЗО только по номинальному току

Кроме номинального тока учитывают дифференциальный ток, тип устройства, количество полюсов, назначение линии и характер подключённой нагрузки. Одинаковый номинальный ток не означает, что два УЗО предназначены для одинаковых условий.

5. Не согласовывать УЗО с защитой от сверхтока

УЗО является частью общей схемы. Его параметры должны быть согласованы с автоматической защитой и условиями защищаемой цепи. Покупать УЗО отдельно от понимания всей схемы — риск получить неправильно скомплектованную систему.

6. Объединять слишком много линий под одной дифференциальной защитой без оценки последствий

Одна общая дифференциальная защита для нескольких групп возможна в определённых схемах, но при неисправности одной линии могут одновременно отключиться другие потребители. При проектировании следует учитывать удобство эксплуатации, распределение групп и последствия аварийного отключения.

7. Смешивать нейтрали разных групп после УЗО

Неправильное соединение рабочих нейтралей разных защищаемых групп может вызывать некорректное срабатывание дифференциальной защиты. Соединения необходимо выполнять строго по рассчитанной схеме.

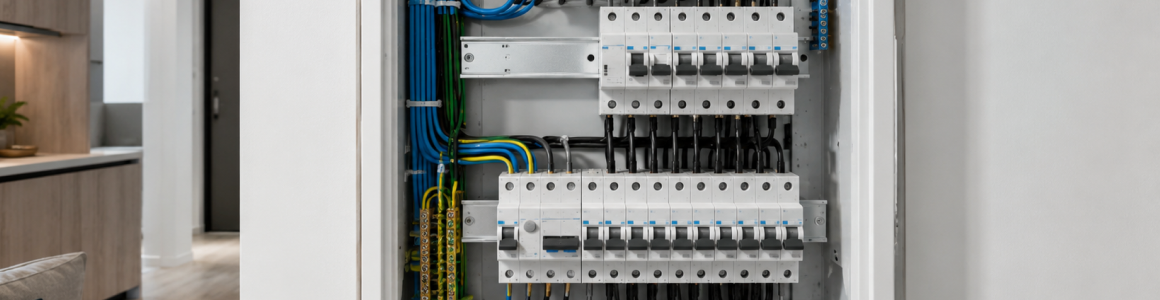

8. Покупать слишком маленький электрощит

Размер корпуса рассчитывают не только по количеству автоматов. Нужно учесть УЗО, дифавтоматы, приборы контроля, шины, соединения и пространство для укладки проводников. Слишком плотная компоновка усложняет монтаж, проверку и последующее обслуживание.

9. Не учитывать место установки

Оборудование для сухой квартиры и для гаража, дачи или хозяйственной постройки может эксплуатироваться в разных условиях. Перед покупкой проверяют температуру эксплуатации, влажность, вероятность образования конденсата, степень защиты корпуса и требования производителя.

10. Подбирать аксессуары без проверки совместимости

Шины, DIN-рейки и другие монтажные элементы отличаются назначением, конструкцией и размерами. Аксессуары нужно подбирать под конкретный корпус, оборудование и схему соединений.

11. Копировать готовую схему электрощита из интернета

Даже внешне похожие квартиры и дома могут отличаться кабелями, выделенной мощностью, количеством линий, нагрузками и параметрами электроснабжения. Чужую схему можно использовать для понимания принципа, но не как готовый проект для конкретного объекта.

12. Покупать оборудование до составления схемы

Без заранее определённого состава щита легко:

• ошибиться с номиналами и типами аппаратов;
• купить несовместимые элементы;
• неправильно рассчитать количество модулей;
• забыть необходимые шины или аксессуары;
• приобрести слишком маленький корпус.

Правильная последовательность обратная: сначала параметры линий и схема, затем оборудование.

Маршрут покупки на Saray.ru

1. Определите количество фаз и основные параметры электроснабжения.
2. Проверьте материал, сечение и способ прокладки кабелей.
3. Определите нагрузки и назначение каждой линии.
4. Составьте схему электрощита или получите её у квалифицированного специалиста.
5. Подберите защитные аппараты по рассчитанным параметрам.
6. Посчитайте количество занимаемых модулей и выберите щит или бокс.
7. Добавьте предусмотренные схемой шины и монтажные аксессуары.
8. Перед покупкой сверьте весь комплект со схемой и проверьте совместимость компонентов.

Такой порядок снижает риск купить лишнее оборудование или обнаружить уже при монтаже, что корпус, аппараты или комплектующие не подходят друг к другу.

Чек-лист перед покупкой

• Определено количество фаз и параметры электроснабжения.
• Проверены материал и сечение кабеля каждой линии.
• Учтён способ прокладки кабелей.
• Определены нагрузки и назначение линий.
• Подобраны номиналы и характеристики автоматических выключателей.
• Определено, где предусмотрены УЗО или дифавтоматы.
• Проверены параметры дифференциальной защиты.
• Продумано разделение потребителей на группы.
• Посчитано количество модулей.
• Выбран щит с достаточным внутренним пространством.
• Учтены температура, влажность и место установки.
• Подобраны совместимые шины и аксессуары.
• Весь комплект сверен со схемой до покупки.

Если хотя бы часть исходных параметров неизвестна, не стоит подбирать защитную автоматику наугад.

Частые вопросы

Что купить на Saray.ru, чтобы решить задачу полностью

Если параметры линий и схема уже определены, комплект можно собирать в разделе щитовое оборудование.

Основные категории для проверки:

• автоматические выключатели;
• щиты и боксы;
• аксессуары для щитов и боксов;
• приборы учёта, контроля и измерения;
• кабели и провода.

Не начинайте покупку с отдельных устройств. Сначала проверьте схему и параметры линий, затем соберите согласованный комплект и ещё раз сверьте характеристики компонентов перед монтажом.

Монтаж, изменение схемы и окончательную проверку электрощита следует поручать квалифицированному специалисту.
