Короткий ответ
Насосно-смесительный узел для водяного тёплого пола нужен не всегда. Он обычно требуется, когда тёплый пол подключают к системе с более высокой температурой подачи — например, к отоплению, где одновременно работают радиаторы. Узел снижает температуру теплоносителя за счёт подмешивания обратной воды и обеспечивает циркуляцию по петлям пола.
Если котёл или другой источник тепла сам поддерживает необходимый низкотемпературный режим, а имеющегося насоса достаточно для расчётного расхода через контуры, отдельный насосно-смесительный узел может не понадобиться.

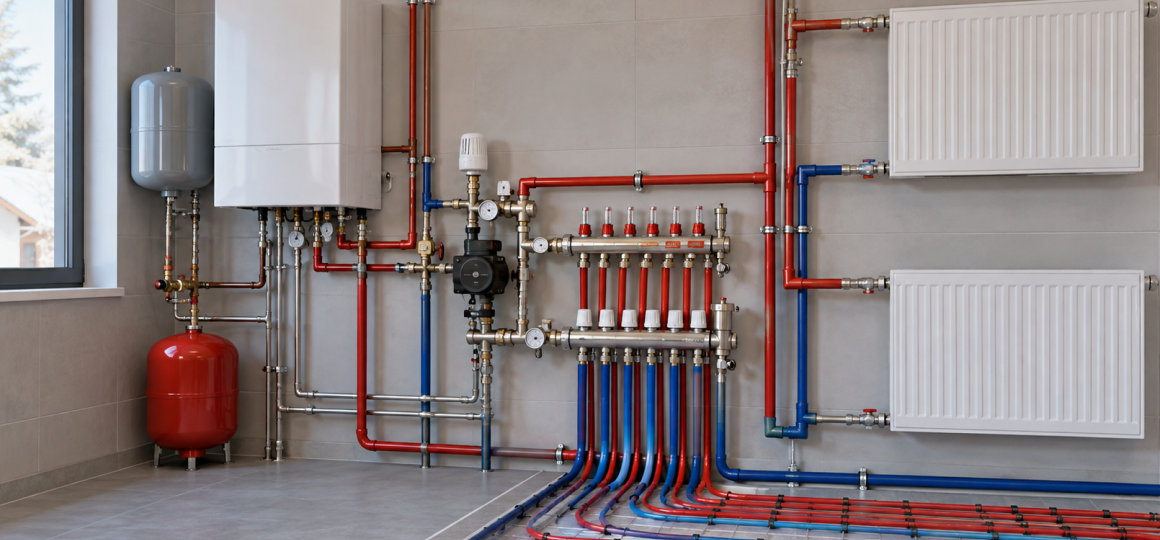

Принцип простой: высокая температура подачи + отдельный контур тёплого пола → смешение обычно требуется; подходящая температура от источника + достаточная циркуляция → отдельный узел может быть лишним.
Основные элементы системы представлены в разделе водяные тёплые полы.
Когда нужен, а когда нет
| Ситуация | Нужен ли насосно-смесительный узел | Почему |
|---|---|---|
| Тёплый пол работает вместе с высокотемпературными радиаторами | Обычно нужен | Для пола требуется собственный низкотемпературный режим |
| Источник тепла сразу подаёт теплоноситель с подходящей температурой | Может не понадобиться | Дополнительное смешение может не требоваться |
| В котле уже есть циркуляционный насос | Зависит от схемы | Насос обеспечивает движение теплоносителя, но не решает автоматически задачу снижения температуры |
| У тёплого пола несколько контуров | Зависит от расчёта | Нужно учитывать суммарный расход и гидравлическое сопротивление |
| Тёплый пол — единственная система отопления | Может не понадобиться | Возможна прямая низкотемпературная работа от источника тепла |
Какую задачу решаем
Водяной тёплый пол — низкотемпературный отопительный контур. Поэтому его нельзя подключать к существующей системе только по принципу «котёл уже есть, значит, можно подключить трубы пола».
До выбора оборудования определяют:
- температуру подачи от источника тепла;
- наличие радиаторов или других контуров с более высокой рабочей температурой;
- количество петель тёплого пола;
- длину каждой петли;
- диаметр трубы;
- требуемый расход теплоносителя;
- источник циркуляции;
- способ регулирования температуры.
Насосно-смесительный узел решает две отдельные задачи: поддерживает необходимый температурный режим за счёт смешения подачи и обратного теплоносителя и обеспечивает циркуляцию по контурам, если в его составе предусмотрен насос.
Поэтому необходимость узла определяют по всей гидравлической и температурной схеме системы, а не по площади помещения. Другие элементы отопления можно подобрать в разделе Климат и отопление.
Когда насосно-смесительный узел нужен
Узел обычно предусматривают, если:
- тёплый пол работает одновременно с радиаторами, рассчитанными на более высокую температуру подачи;
- температура от котла выше расчётной температуры для напольного отопления;
- тёплый пол выделен в самостоятельный низкотемпературный контур;
- существующую радиаторную систему дополняют несколькими петлями пола;
- имеющийся насос не обеспечивает необходимую циркуляцию через контуры тёплого пола.
Пример
В частном доме котёл обслуживает радиаторы, а первый этаж дополнительно отапливается водяным тёплым полом. Если радиаторам и полу требуются разные температурные режимы, петли пола нельзя рассматривать как обычное продолжение радиаторного контура.
Для такого решения сначала определяют требуемый расход и сопротивление петель, затем выбирают способ смешения и циркуляции. Только после этого можно подбирать насос, клапан, коллектор и присоединительную арматуру.
Когда можно обойтись без насосно-смесительного узла
Отдельный узел может не потребоваться, если система изначально спроектирована как низкотемпературная и источник тепла способен напрямую работать с водяным тёплым полом.
Для этого одновременно должны выполняться условия:
- источник поддерживает требуемую температуру подачи;
- нет другого отопительного контура, которому одновременно требуется значительно более высокая температура;
- существующий насос обеспечивает расчётный расход через все петли;
- автоматика поддерживает предусмотренный системой режим;
- коллектор, трубы и регулирующая арматура соответствуют расчётным параметрам;
- схема подключения допускается производителями установленного оборудования.
Важно: встроенный насос котла сам по себе не является основанием отказываться от смесительного узла. Насос отвечает за циркуляцию, а необходимость смешения определяется температурным режимом системы.
Как выбрать
Насосно-смесительный узел нельзя корректно выбрать только по площади дома или обозначению установленного насоса. Сначала определяют параметры отопительного контура.
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Схема отопления | Только тёплый пол или совместная работа с радиаторами | Определяет необходимость отдельного низкотемпературного контура |
| Температура подачи | Режим источника тепла и требуемый режим пола | Показывает, необходимо ли смешение |
| Количество контуров | Число петель, подключаемых к коллектору | Определяет суммарный расход |
| Длина петель | Длина каждой отдельной петли | Влияет на гидравлическое сопротивление |
| Диаметр трубы | Фактический размер трубы контуров | Учитывается при гидравлическом расчёте |
| Насос | Требуемые расход и напор в рабочей точке | От параметров зависит циркуляция через контуры |
| Регулирование | Тип и принцип работы регулирующего клапана | Определяет способ поддержания температуры |
| Подключение | Диаметры, резьбы и монтажная схема | Компоненты должны физически соответствовать друг другу |
| Комплектация | Насос, клапаны, термометры, соединительные элементы | Позволяет понять, что уже входит в узел, а что нужно покупать отдельно |
Для подбора отдельного насоса ориентируйтесь не на квадратные метры дома, а на параметры конкретной системы. Подходящие категории собраны в разделе насосное оборудование.
Какие варианты бывают
| Вариант | Для каких задач подходит | Что учитывать |
|---|---|---|
| Готовый насосно-смесительный узел | Для создания отдельного низкотемпературного контура в более горячей системе отопления | Состав узла, способ регулирования, параметры насоса, диаметры соединений |
| Смесительный клапан и насос отдельными элементами | Для схемы, собираемой из отдельных компонентов | Совместимость клапана, насоса, коллектора и арматуры |
| Система без отдельного смесительного узла | Когда источник сразу работает с требуемой температурой подачи | Достаточность циркуляции и возможности автоматики |
| Коллекторная система с регулирующей арматурой | Для распределения теплоносителя между несколькими петлями | Число выходов, балансировка и параметры подключения |
Коллектор и насосно-смесительный узел — разные элементы. Коллектор распределяет теплоноситель по петлям. Смесительная часть регулирует температуру подачи, а насос — если он предусмотрен схемой — создаёт необходимую циркуляцию.
Варианты оборудования для распределения потоков представлены в разделе коллекторы.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Сам климат региона не определяет необходимость насосно-смесительного узла. Решение зависит прежде всего от схемы отопления. Для Ульяновска и Ульяновской области дополнительно важны тип источника тепла, режим эксплуатации объекта и риск длительного отключения отопления зимой.
| Сценарий | Что учитывать | Практическое решение | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске | Тип существующей системы отопления и предусмотренная проектом схема | При автономном отоплении решение принимают по параметрам котла и контуров. Подключение к общедомовой централизованной системе нельзя выполнять самовольно | Тёплые полы |
| Частный дом | Одновременную работу котла, радиаторов и напольного отопления | Если требуются разные температуры подачи, для пола организуют отдельный низкотемпературный контур | Газовые котлы |
| Дача | Периодичность проживания и способ отопления | Схему смешения и циркуляции подбирают по режиму работы источника и системы | Электрические котлы |
| Сезонная эксплуатация | Возможность длительного простоя системы зимой | Отдельно проверяют допустимость выбранного теплоносителя для котла, насоса, труб и арматуры | Теплоносители для систем отопления |
Для частного дома правильная последовательность выбора выглядит так:
источник тепла → температура подачи → необходимость смешения → требуемая циркуляция → коллектор → параметры контуров.
Так можно понять, нужен ли насосно-смесительный узел, до покупки оборудования.
Бренды, представленные в гипермаркете Сарай
В категории водяных тёплых полов представлены Energoflex, Uni-Fitt и VRT. При выборе бренда важнее не само название, а назначение конкретного элемента и его совместимость с остальной системой.
| Бренд | Чем выделяется |
|---|---|
| Energoflex | Решения для теплоизоляции и монтажа. Удобный вариант при комплектации основания и вспомогательных элементов системы тёплого пола |
| Uni-Fitt | Широкий выбор компонентов для инженерных систем отопления. Удобно подбирать взаимосвязанные элементы с учётом размеров и способа подключения |
| VRT | Практичные решения для подключения, смешения и регулирования теплоносителя. Можно подобрать элементы для сборки управляющей части водяного тёплого пола |
Сравнивая варианты, проверяйте тип изделия, рабочие параметры, присоединительные размеры и состав комплектации. Отдельные элементы системы представлены в разделе комплектующие для тёплого пола.
Что купить вместе, чтобы решить задачу полностью
Насосно-смесительный узел подбирают как часть системы. Состав комплекта зависит от схемы и уже установленного оборудования, поэтому не все позиции обязательны в каждом проекте.
| Что понадобится | Для чего | Товарная группа |
|---|---|---|
| Труба для контуров | По ней циркулирует теплоноситель в петлях пола | Труба из сшитого полиэтилена |
| Коллекторная группа | Распределяет теплоноситель между петлями и позволяет организовать регулирование | Коллекторные группы |
| Циркуляционный насос | Обеспечивает движение теплоносителя, если отдельный насос требуется схемой и не входит в готовый узел | Циркуляционные насосы для отопления |
| Коллекторный шкаф | Позволяет разместить коллектор и регулирующие элементы с доступом для обслуживания | Коллекторные шкафы |
| Фитинги | Соединяют трубы, коллектор и другие элементы системы | Фитинги |
| Запорная арматура | Позволяет отключать предусмотренные участки системы для обслуживания | Запорная арматура |
| Уплотнители резьбовых соединений | Используются для герметизации предусмотренных схемой резьбовых соединений | Уплотнители резьбовых соединений |
| Аксессуары для труб | Используются для предусмотренного проектом крепления и монтажа трубопровода | Аксессуары для труб |
| Изоляционные материалы | Ограничивают нежелательные теплопотери через основание и строительные конструкции | Изоляционные материалы |
| Монтажный инструмент | Нужен для сборки совместимых резьбовых и разъёмных соединений | Гаечные ключи |
Перед заказом сверяйте не только количество деталей, но и диаметры, типы резьб, назначение фитингов и комплектацию узла. Отдельный насос, например, покупать не нужно, если подходящий по расчёту насос уже входит в насосно-смесительный узел.
Частые ошибки при выборе и покупке
- Считать насосно-смесительный узел обязательным для любого тёплого пола. В полностью низкотемпературной системе он может не понадобиться.
- Отказываться от смешения только потому, что в котле есть насос. Циркуляция и регулирование температуры — разные задачи.
- Подключать тёплый пол непосредственно к горячей радиаторной подаче без расчёта схемы. Для напольного контура может требоваться более низкая температура.
- Выбирать насос только по площади дома. Для выбора важны расход теплоносителя и гидравлическое сопротивление системы.
- Не учитывать длину каждой петли. Два помещения одинаковой площади могут иметь разные по длине и сопротивлению контуры.
- Путать коллектор со смесительным узлом. Коллектор распределяет поток, но сам по себе не заменяет регулирование температуры.
- Покупать узел и фитинги без проверки соединений. Совпадение назначения ещё не означает совместимость размеров и резьб.
- Не смотреть состав комплекта. Насос, клапаны и соединительные элементы могут входить в готовое решение или приобретаться отдельно.
- Заливать незамерзающий теплоноситель без проверки допуска. Состав должен быть совместим со всеми компонентами системы.
- Закрывать коллектор и регулирующую арматуру без доступа. Оборудование должно оставаться доступным для настройки и обслуживания.
Маршрут покупки на Saray.ru
Чтобы не собирать систему из случайных компонентов, двигайтесь в таком порядке:
- Определите, будет тёплый пол единственным отоплением или станет работать вместе с радиаторами.
- Узнайте температуру подачи от источника тепла.
- Определите количество петель, длину каждой и диаметр трубы.
- Установите, требуется ли отдельное смешение.
- Рассчитайте необходимый расход и напор.
- Подберите коллектор по количеству контуров и способу регулирования.
- Сверьте диаметры и присоединительные размеры всех компонентов.
- Проверьте комплектацию насосно-смесительного узла.
- Добавьте недостающие монтажные материалы.
- Сверьте количество компонентов с проектом перед оформлением заказа.
Главная задача этого маршрута — сначала определить параметры системы и только затем выбирать оборудование.
Чек-лист перед покупкой
- Определена схема отопления.
- Известна температура подачи.
- Понятно, требуется ли отдельное смешение.
- Определено количество контуров.
- Известны длина и диаметр трубы каждой петли.
- Рассчитан необходимый расход теплоносителя.
- Проверена необходимость отдельного насоса.
- Коллектор соответствует количеству контуров.
- Сверены присоединительные размеры.
- Проверен состав насосно-смесительного узла.
- Подобраны совместимые фитинги и арматура.
- Предусмотрены крепление и теплоизоляция.
- К регулирующему оборудованию остаётся доступ.
- При использовании незамерзающей жидкости проверена её совместимость со всей системой.
- Количество материалов сверено до покупки.
Частые вопросы
Нужен ли насосно-смесительный узел, если установлен газовый котёл?
Не обязательно. Если котёл одновременно обслуживает радиаторы с более высокой температурой и тёплый пол, напольному контуру обычно требуется отдельное регулирование температуры. Если котёл напрямую поддерживает расчётный низкотемпературный режим, решение может быть проще.
Нужен ли узел, если во всём доме только водяной тёплый пол?
Не всегда. При подходящей температуре от источника, достаточной циркуляции и соответствующей автоматике система может работать без отдельного насосно-смесительного узла.
Заменяет ли встроенный насос котла насосно-смесительный узел?
Нет. Встроенный насос создаёт циркуляцию, но сам по себе не смешивает горячую подачу с обратным теплоносителем для получения необходимой температуры.
Можно ли установить только смесительный клапан?
Иногда можно, но это зависит от гидравлической схемы. Если имеющийся насос обеспечивает требуемый расход через петли, дополнительный насос может не понадобиться.
Как понять, какой насос нужен для тёплого пола?
По расчётному расходу теплоносителя и гидравлическому сопротивлению системы. Одна площадь помещения не даёт достаточных данных для выбора насоса.
Нужно ли покупать насос отдельно?
Только если он требуется схемой и не входит в комплектацию выбранного узла. Состав готового решения нужно проверить до покупки.
Что купить на Saray.ru, чтобы решить задачу полностью
Начинайте не с конкретной модели насосно-смесительного узла, а со схемы отопления. Если тёплый пол получает теплоноситель от более горячего контура, определите способ снижения температуры и требуемую циркуляцию. Если источник уже работает в подходящем низкотемпературном режиме, сначала убедитесь, что дополнительный узел действительно необходим.
Для дома или дачи в Ульяновске и Ульяновской области удобная последовательность комплектации выглядит так:
температурный режим → смешение → циркуляция → распределение по контурам → трубы → соединения → монтаж.
После определения этих параметров переходите в каталог Saray.ru и собирайте комплект по совместимости, а не по отдельным товарам.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
Перед покупкой насосно-смесительного узла подготовьте четыре исходных параметра: температуру подачи от котла, количество контуров, длину каждой петли и диаметр трубы. После этого можно проверять требуемый расход, параметры насоса, способ регулирования и размеры подключений. Если тёплый пол работает вместе с радиаторами, сначала определите, нужен ли для него отдельный низкотемпературный контур. Это позволяет подобрать узел и коллектор как единую совместимую систему.
