Краткий ответ
Универсальной высоты установки датчика движения нет. У наружных настенных моделей рабочий диапазон может быть, например, 1,8–3 м, 2–4 м или даже 2–5 м. Обычные потолочные датчики нередко рассчитаны примерно на 2–4 м, а специальные Highbay-модели — на высоту до 14 м. Поэтому ориентируйтесь на паспорт конкретного устройства и его диаграмму обнаружения. Для PIR-датчика также важно направление движения: человек, пересекающий чувствительные зоны поперёк, обычно обнаруживается увереннее и дальше, чем идущий прямо на сенсор.
Задача владельца дома, участка или помещения — установить датчик на той высоте, для которой рассчитана его оптика. Повесить устройство выше только ради защиты от случайного касания — не всегда хорошая идея: при изменении высоты меняется фактическая зона обнаружения и дальность.
УТП Saray.ru
Помогаем установить датчик движения на высоте, для которой действительно рассчитана конкретная модель — учитываем тип сенсора, направление движения, диаграмму обнаружения и место монтажа, пока другие крепят его «как можно выше» в надежде увеличить дальность.
Выберите подходящий сценарий — подскажем, какой вариант лучше выбрать.
Рекомендация: настенный датчик движения
Для входной группы удобен наружный настенный датчик, но высоту выбирайте по паспорту конкретной модели. У реальных устройств встречаются диапазоны примерно 1,8–3 м, 2–4 м и даже 2–5 м.
Размещайте датчик так, чтобы человек по возможности пересекал его чувствительные зоны поперёк. Если маршрут идёт прямо на датчик, паспортная дальность может быть значительно меньше.
Рекомендация: потолочный датчик под фактическую высоту
Не существует общего правила, что потолочный датчик нужно устанавливать только на 3,5–4 м. Обычные потолочные модели могут быть рассчитаны уже на 2–4 м, некоторые работают примерно до 6 м, а специализированные Highbay-датчики предназначены для монтажа на высоте 4–14 м.
Выбирайте устройство, в характеристиках которого ваша фактическая высота входит в рабочий диапазон, и сравнивайте размеры зоны обнаружения именно на этой высоте.
Рекомендация: наружный датчик, рассчитанный на подъезды и проезды
Для въезда к гаражу выбирайте уличную модель, которую производитель рекомендует для подъездных путей, дворов или парковочных зон. Высота и угол монтажа должны соответствовать её паспорту.
Для PIR поперечное движение обычно обнаруживается увереннее фронтального. При этом обычный PIR реагирует на изменение тепловой картины, поэтому надёжность обнаружения конкретного автомобиля зависит от модели, температуры окружающей среды и траектории. После монтажа обязательно протестируйте реальный въезд.
Почему нельзя выбирать высоту установки датчика движения отдельно от модели
Главное правило: рабочая высота монтажа — характеристика конкретного датчика, связанная с конструкцией сенсора, линзы и рассчитанной диаграммой обнаружения.
Даже среди наружных настенных PIR-моделей диапазоны отличаются. Один датчик может быть рассчитан на 1,8–3 м с оптимумом около 2 м, другой — на 2–4 м, а отдельные широкоугольные модели — примерно на 2–5 м.
Потолочные датчики различаются ещё сильнее. Есть модели, для которых нормальна высота 2–3 м, модели с диапазоном порядка 2,5–4 м и специальные Highbay-решения для потолков до 14 м.
Поэтому правило «чем выше, тем дальше видит» не работает. После изменения высоты меняются размеры и форма зоны обнаружения. В зависимости от конструкции дальность может как увеличиваться на определённом участке, так и снижаться.
Не стоит также считать, что повышенная высота обязательно создаёт «мёртвую зону» прямо под устройством. У некоторых датчиков конструкция специально обеспечивает обнаружение непосредственно под сенсором. Но если выйти за разрешённый производителем диапазон высоты, паспортная зона уже не гарантируется.
Для PIR-сенсоров дополнительно важно направление движения. Они обычно лучше фиксируют объект, который последовательно пересекает несколько чувствительных секторов, чем объект, который движется прямо на датчик.
Кому подойдёт этот товар
Этот материал будет полезен владельцам частных домов, гаражей и дачных участков, а также тем, кто устанавливает датчики в подъездах, коридорах, помещениях с высокими потолками, навесах и на фасадах.
Особенно важно правильно подобрать высоту, если датчик должен обнаруживать человека на определённом маршруте, контролировать подъезд к гаражу или работать в большом помещении, где обычная бытовая модель может не соответствовать высоте потолка.
Как выбрать за 2 минуты
- Определите место установки и нужную зону обнаружения.
- Выберите датчик, у которого ваша фактическая высота входит в паспортный диапазон монтажа.
- Посмотрите диаграмму обнаружения именно для этой высоты — зона может заметно меняться при подъёме датчика.
- Для PIR сравните фронтальную и поперечную дальность, если производитель приводит оба значения.
- Расположите датчик так, чтобы основные маршруты по возможности пересекали чувствительные зоны.
- После монтажа включите тестовый режим, если он предусмотрен, и проверьте центр, края и ближнюю часть зоны.
Таблица быстрого выбора
| Задача | Что выбрать | Высота монтажа |
|---|---|---|
| Увидеть человека на дорожке | Наружный настенный PIR-датчик | По паспорту модели; у распространённых вариантов встречается примерно 1,8–4 м |
| Обеспечить круговое покрытие в обычном помещении | Потолочный датчик 360° | По паспорту; многие модели рассчитаны примерно на 2–4 м |
| Помещение с очень высоким потолком | Специализированный Highbay-датчик | Есть модели примерно на 4–14 м |
| Контролировать длинный подъезд к гаражу | Уличный датчик для подъездных путей | По инструкции конкретной модели и диаграмме обнаружения |
Краткая таблица для выбора
| Вопрос покупателя | Короткий ответ | Что проверить |
|---|---|---|
| Какая оптимальная высота для настенного датчика? | Универсального значения нет | Паспортный диапазон и оптимальную высоту конкретной модели |
| Какая высота для потолочного датчика? | Может быть от примерно 2 м до 14 м у разных классов устройств | Нужен обычный или специальный Highbay-датчик |
| Что будет, если повесить датчик выше паспортной высоты? | Расчётная зона и чувствительность могут измениться | Производитель уже не гарантирует заявленную диаграмму обнаружения |
Основные критерии выбора
- Паспортная высота — первый параметр, который нужно проверить до монтажа.
- Технология датчика — PIR, высокочастотный или другой тип имеют разные особенности обнаружения.
- Тип и место монтажа — настенный, потолочный, угловой или специальный Highbay.
- Диаграмма обнаружения — показывает реальную форму зоны лучше, чем одно значение угла.
- Фронтальная и поперечная дальность — у PIR они могут существенно отличаться.
- Ближняя зона — проверьте, имеет ли модель защиту от прохода непосредственно под датчиком.
- Тестирование — после установки нужно пройти всю реальную зону, а не только её центр.
Сравнение популярных вариантов: настенные и потолочные датчики

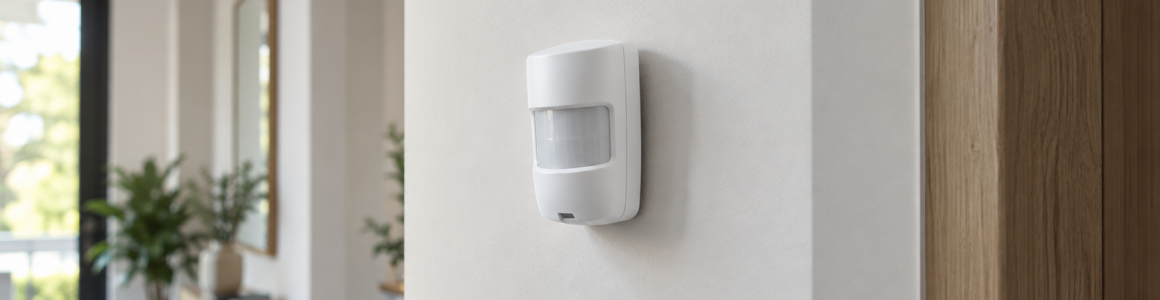

Настенные датчики движения
Настенные датчики часто используют у дверей, на фасадах, возле гаража и вдоль подъездных путей. Но диапазон высоты и угол обнаружения нельзя свести к одному стандарту.
Например, среди реальных наружных моделей встречаются:
- 140-градусные датчики с высотой монтажа 1,8–3 м;
- 180-градусные модели с допустимой высотой 2–4 м;
- широкоугольные наружные решения 300° с диапазоном примерно 2–5 м.
Преимущества:
- удобно направлять на конкретный маршрут;
- подходят для входов, фасадов и подъездных путей;
- у многих моделей можно регулировать положение или дальность зоны.
Что учитывать:
- при фронтальном движении PIR может иметь заметно меньшую дальность;
- высота должна соответствовать паспорту;
- угол 120°, 140°, 180° или 300° сам по себе не показывает всю геометрию обнаружения.

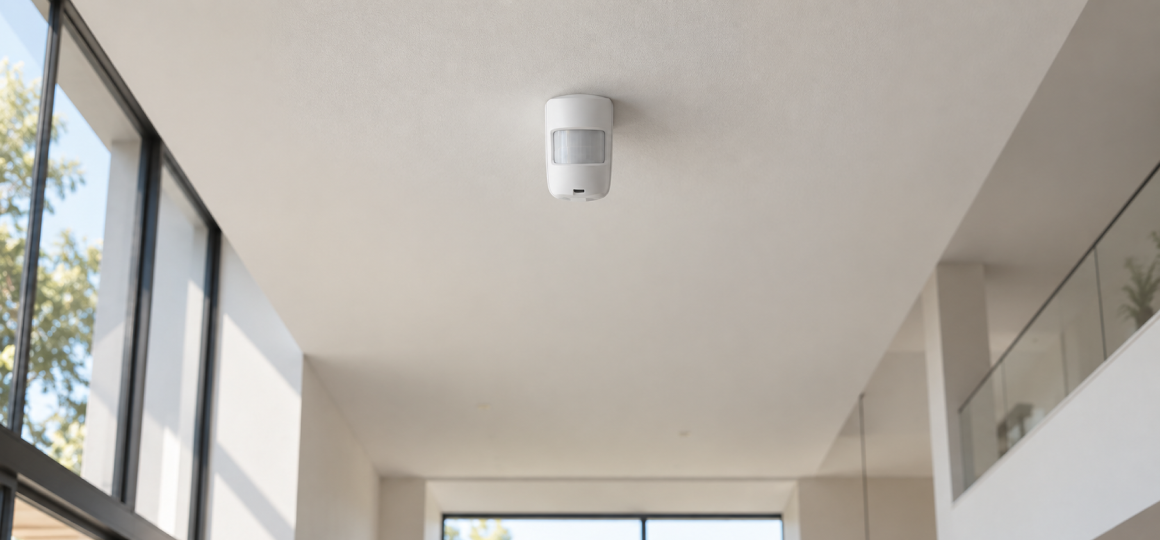

Потолочные датчики движения
Потолочные модели часто имеют угол 360°, но рабочая высота у них очень разная.
Обычные датчики могут быть рассчитаны на высоту около 2–3 м или 2,5–4 м. У некоторых моделей рабочие диаграммы приводятся вплоть до 6 м. Для складов, спортивных и производственных помещений существуют специальные Highbay-датчики с высотой монтажа 4–14 м.
Преимущества:
- удобны для круговых и центральных зон;
- существуют специальные исполнения для коридоров и высоких помещений;
- некоторые модели контролируют и область непосредственно под собой.
Что учитывать:
- 360° не означает одинаковую дальность во все стороны;
- рабочая площадь зависит от высоты монтажа;
- бытовой потолочный датчик нельзя автоматически переносить на потолок 6–10 м — для этого нужны соответствующие модели.
Частые ошибки при выборе и установке датчика движения
- Монтаж по принципу «чем выше, тем лучше». Реальная зона меняется вместе с высотой, а заявленные характеристики действуют только в предусмотренном диапазоне.
- Считать 1,8–2,5 м универсальной высотой настенного датчика. Реальные модели могут допускать 3, 4 или 5 м.
- Считать, что потолочный датчик начинается только с 3,5 м. Многие 360-градусные модели рассчитаны на 2–3 м.
- Использовать обычную потолочную модель на очень высоком потолке. Для 6–14 м существуют специальные Highbay-решения.
- Направлять PIR точно вдоль маршрута движения. При фронтальном приближении дальность часто меньше, чем при поперечном движении.
- Автоматически считать пространство под датчиком мёртвой зоной. У отдельных моделей предусмотрен специальный контроль ближней области.
- Не изучать паспортную диаграмму. Одного значения максимальной дальности недостаточно.
- Не проводить тест после монтажа. Проверьте устройство на реальных маршрутах и по краям зоны.
- Направлять PIR на источники помех. Движущиеся растения, горячий воздух от вентиляции или отопления, светильники, отражающие поверхности и резкие температурные изменения могут вызывать нежелательные срабатывания.
- Считать, что датчик гарантированно одинаково замечает взрослого, ребёнка и автомобиль. Размер тепловой цели, направление, расстояние и условия окружающей среды влияют на PIR-обнаружение.
Рекомендация эксперта Saray
Эксперт Saray, заведующий отделом «Электрика»:
Начинайте не с универсальной цифры высоты, а с паспорта конкретного датчика. Для одной настенной модели оптимум может быть около 2 м при допустимом диапазоне до 3 м, другая рассчитана на высоту до 4–5 м. Аналогично потолочный датчик может быть предназначен как для обычного потолка 2,5–3 м, так и для промышленного помещения высотой более 10 м.
После выбора высоты обязательно оцените направление движения. Для PIR человек, проходящий поперёк зоны, обычно обнаруживается увереннее, чем человек, идущий прямо на сенсор. После установки используйте тестовый режим и проверьте реальные маршруты, ближнюю область и край зоны.
Для наружного монтажа отдельно проверяйте назначение модели, IP и минимальную рабочую температуру. Эти характеристики не определяются самой высотой установки.
Что купить в Saray
В каталоге Saray.ru представлены датчики движения для разных задач. При выборе сравнивайте:
- место установки — помещение или улица;
- настенный или потолочный монтаж;
- паспортный диапазон высоты;
- угол и диаграмму обнаружения;
- дальность при разных направлениях движения;
- рабочую температуру и степень защиты для улицы;
- возможность регулировки зоны и тестовый режим.
Смотреть датчики движения на saray.ru
FAQ — Ответы на вопросы
1. Можно ли повесить датчик на 4 метра, чтобы его не задевали?
Да, если паспорт конкретной модели допускает высоту 4 м. Некоторые настенные наружные датчики рассчитаны до 4–5 м, но другие имеют максимум около 3 м. Не переносите датчик на 4 м без проверки инструкции.
2. Чем выше повесить датчик, тем дальше он видит?
Нет универсальной зависимости. При изменении высоты меняется геометрия зоны, и у некоторых моделей дальность сначала увеличивается, а затем уменьшается. Используйте таблицу или диаграмму производителя для конкретной высоты.
3. Почему датчик хуже реагирует, когда я подхожу прямо к нему?
Для PIR это нормальная особенность. Сенсор лучше обнаруживает изменение тепловой картины, когда человек пересекает несколько чувствительных секторов поперёк. При движении непосредственно на датчик дальность часто заметно меньше.
4. Как понять, настенный или потолочный датчик нужен?
Выбирайте по месту монтажа и требуемой диаграмме. Настенный удобен для конкретного направления — входа, фасада или проезда. Потолочный часто используют для центрального или кругового контроля, а также существуют специальные потолочные модели для коридоров и высоких помещений.
5. Как проверить, правильно ли установлен датчик?
Включите тестовый режим, если он предусмотрен, и пройдите по реальным маршрутам: поперёк зоны, прямо на датчик, по краям и непосредственно рядом с местом установки. Проверяйте не только максимальную дальность.
6. Что делать, если после установки появились ложные срабатывания?
Проверьте, не попадают ли в зону движущиеся растения, поток горячего воздуха, вентиляция, светильники, отражающие поверхности или ненужные участки дороги. Затем скорректируйте направление и чувствительность, если модель позволяет.
7. Может ли PIR-датчик заметить ребёнка?
Да, но нельзя гарантировать одинаковую дальность для любой цели. PIR реагирует на изменение инфракрасной картины, поэтому размер объекта, направление движения, расстояние и температурный контраст влияют на обнаружение. После монтажа лучше проверить реальные сценарии.
8. Можно ли ставить потолочный датчик на высоту 2 метра?
Да, если такая высота предусмотрена производителем. Существуют потолочные 360-градусные датчики, для которых паспортные диаграммы начинаются уже с 2 м. Поэтому правило «потолочный датчик только от 3,5 м» неверно.
9. Как защитить датчик на улице от влаги и морозов?
Выбирайте модель, которую производитель прямо относит к наружным, и отдельно проверяйте степень защиты IP и рабочий температурный диапазон. IP не показывает морозостойкость.
10. Если монтаж сложный, лучше вызвать специалиста?
Если нужно изменять стационарную электропроводку или работать с сетью 230 В без соответствующих навыков, электрический монтаж лучше поручить квалифицированному специалисту. Саму зону после установки можно проверить по инструкции и тестовому режиму датчика.
Итоги
Правильная высота установки датчика движения определяется конкретной моделью, а не универсальным правилом. Настенные наружные датчики могут иметь рабочий диапазон от примерно 1,8 м до 3, 4 или даже 5 м. Потолочные модели встречаются как для обычных высот около 2–4 м, так и для высоких помещений до 6 м и специализированных объектов с потолками до 14 м.
Для PIR важно не только расположение по высоте, но и направление движения: поперечное перемещение обычно обнаруживается увереннее фронтального. Поэтому после установки обязательно проверьте датчик на реальных маршрутах, а не только по максимальной цифре дальности из карточки товара.
Выбирайте модель по паспортной высоте, диаграмме обнаружения и условиям эксплуатации. Именно такая связка позволяет уменьшить пропуски и ложные срабатывания намного эффективнее, чем установка датчика «как можно выше».
