Да, к одному датчику движения можно подключить несколько светильников, если вся группа соответствует допустимой нагрузке его выходного контакта. Для LED недостаточно просто сложить мощность ламп: нужно сверить отдельный LED-рейтинг датчика, ограничения производителя по количеству источников и, если данные доступны, пусковые токи драйверов. Количество светильников само по себе не определяет, нужен ли внешний контактор.
Выберите подходящий сценарий — подскажем, какой вариант лучше выбрать.
Рекомендация: проверьте возможность прямого подключения
Два или три LED-светильника можно подключить непосредственно к выходу датчика, если их суммарная LED-нагрузка, количество драйверов и их пусковые характеристики укладываются в ограничения конкретной модели датчика.
Правило «до 50 Вт каждый — значит точно можно» не универсально. Один драйвер может иметь высокий пусковой ток, поэтому ориентируйтесь на паспорт датчика и светильников.
Рекомендация: сначала рассчитайте нагрузку, затем решайте вопрос с реле
Четыре и более светильника не означают автоматически, что обязательно нужен контактор. Если это маломощные LED и их параметры находятся в допустимых пределах датчика, прямое подключение может быть разрешено производителем.
Внешнее реле или контактор требуется, когда сама группа превышает коммутационные возможности датчика, слишком велик пусковой ток драйверов либо производитель прямо предусматривает внешнее коммутационное устройство для такой нагрузки.
Рекомендация: несколько независимых каналов управления
Если разные группы освещения должны включаться независимо, одного обычного датчика с одним коммутационным выходом недостаточно. Используйте отдельные датчики, многоканальную систему управления или автоматику, которая позволяет независимо управлять каждой зоной.

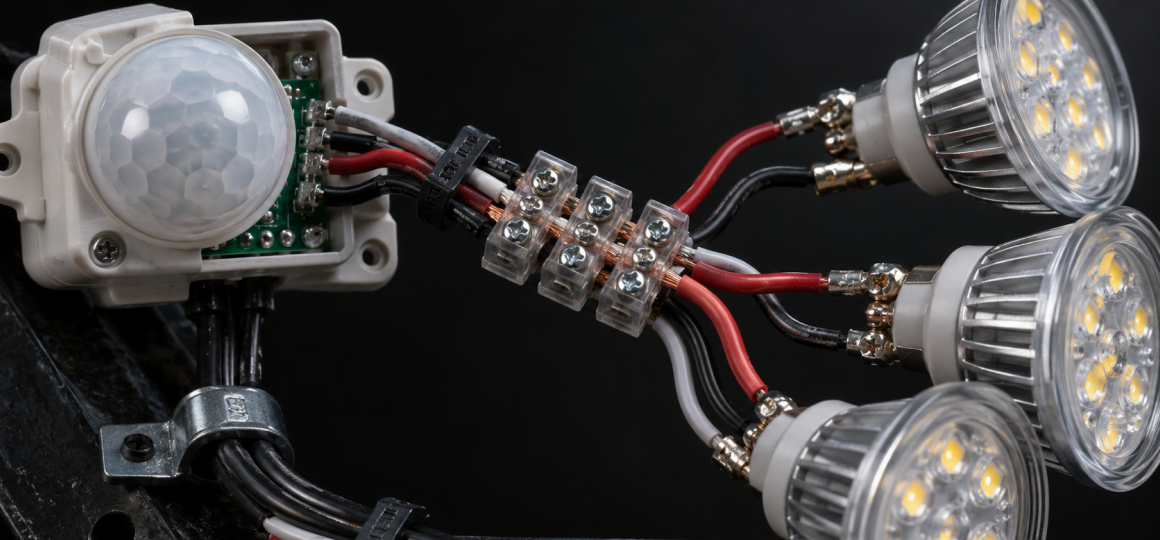

Один выход датчика может одновременно включать несколько параллельно подключённых светильников, но они будут работать как одна группа.
Кому подойдет этот товар
- Владельцу частного дома: для управления группой фасадных светильников или освещением двора от одного датчика.
- Владельцу квартиры: для одновременного включения нескольких светильников в коридоре или прихожей.
- Домашнему мастеру: чтобы заранее понять принцип расчёта нагрузки и подобрать оборудование, а стационарное подключение сети 230 В выполнить с соблюдением требований электробезопасности.
Как выбрать за 2 минуты
- Посмотрите мощность и количество всех подключаемых светильников.
- Уточните тип нагрузки: LED-драйверы, лампы накаливания, люминесцентные источники или другое оборудование.
- Найдите в паспорте датчика допустимую нагрузку именно для вашего типа источников. Для LED не используйте значение, указанное только для резистивной нагрузки или ламп накаливания.
- Если производитель указывает ограничение по количеству LED-источников или пусковому току, соблюдайте и его.
- Если группа укладывается во все ограничения датчика, её можно коммутировать напрямую по предусмотренной схеме.
- Если ограничения превышены, используйте совместимое внешнее реле или контактор, рассчитанный на фактическую LED-нагрузку и её пусковой ток.
Таблица быстрого выбора
| Ваша задача | Что выбрать | Почему |
|---|---|---|
| 2-3 LED-светильника небольшой мощности | Возможное прямое подключение | Если вся группа укладывается в LED-рейтинг, ограничения по драйверам и пусковому току конкретного датчика |
| Большая группа светильников | Расчёт нагрузки; при необходимости датчик + внешнее реле или контактор | Количество светильников само по себе не определяет схему — важны электрические характеристики нагрузки |
| Разные зоны с разным режимом работы | Несколько датчиков или многоканальная система управления | Позволяет независимо включать и настраивать каждую группу |
Краткая таблица для выбора
| Вопрос покупателя | Короткий ответ | Что проверить |
|---|---|---|
| Можно ли подключить несколько светильников к одному датчику? | Да | LED-рейтинг, суммарную нагрузку, пусковые характеристики и схему подключения |
| Сколько LED-ламп можно подключить? | Универсального количества нет | Ограничение конкретной модели датчика и характеристики LED-драйверов |
| Когда нужен внешний контактор? | Когда датчик не рассчитан напрямую коммутировать фактическую нагрузку | Мощность, пусковой ток, тип нагрузки и допустимые параметры контактов |
Основные критерии выбора
- Тип нагрузки. Для LED ориентируйтесь на отдельное значение LED load, если оно приведено производителем.
- Суммарная рабочая мощность. Сложите мощности всех светильников одной одновременно включаемой группы.
- Пусковой ток. LED-драйверы при включении могут кратковременно потреблять ток, значительно превышающий установившееся значение.
- Количество LED-драйверов. Если производитель датчика задаёт отдельный лимит по количеству источников, его также нельзя превышать.
- Коммутационный выход. Проверьте тип и допустимые параметры реле или электронного выхода датчика.
- Внешнее реле или контактор. Если он используется, его контакты должны быть рассчитаны на фактическую осветительную нагрузку и пусковой ток, а катушка — быть совместима с выходом датчика.
- Режим работы. Если все светильники должны включаться одновременно, подходит одна группа. Для независимого управления нужны отдельные каналы.
Сравнение популярных вариантов
Прямое подключение
- Плюсы: простая схема и меньше дополнительного оборудования.
- Минусы: всю нагрузку непосредственно коммутирует выход датчика, поэтому необходимо соблюдать LED-рейтинг, ограничения по пусковому току и другие паспортные параметры.
Количество светильников здесь не является главным критерием. Например, конкретный STEINEL IS 140-2 рассчитан на резистивную нагрузку до 1000 Вт, но для LED производитель ограничивает нагрузку до 250 Вт и одновременно указывает максимум 50 LED-источников. Это характеристика именно этой модели, а не универсальная норма для всех датчиков.
Подключение через внешнее реле или контактор
- Плюсы: силовая нагрузка коммутируется отдельным устройством, а датчик используется как управляющий элемент.
- Минусы: схема становится сложнее; нужно правильно подобрать само коммутационное устройство и его катушку.
Такую схему применяют не потому, что светильников стало четыре или пять, а когда непосредственное подключение группы выходит за допустимые параметры датчика или внешнее коммутационное устройство требуется по проекту.
При большом количестве LED особенно важны пусковые токи. Например, в характеристиках отдельных датчиков Theben отдельно указывается не только LED-мощность, но и максимально допустимый кратковременный пусковой ток. Производитель также прямо рекомендует внешний контактор при больших нагрузках.
Частые ошибки при выборе
- Смотреть только на большую цифру общей мощности. Например, надпись 1000 или 1100 Вт может относиться к резистивной нагрузке, а допустимая LED-мощность быть значительно ниже.
- Просто складывать ватты LED и больше ничего не проверять. Драйверы создают кратковременный пусковой ток.
- Считать 50 LED универсальным пределом. Такое количество допускают лишь отдельные модели; у другого датчика лимит может быть совершенно другим или задаваться не количеством, а электрическими параметрами.
- Считать, что при четырёх светильниках уже обязательно нужен контактор. Количество источников не является самостоятельным критерием.
- Считать два-три светильника автоматически безопасными для прямого подключения. Даже небольшое количество мощных драйверов необходимо сверять с паспортом.
- Выбирать внешний контактор только по номинальному току. Проверьте пригодность его контактов для LED или другой конкретной нагрузки и пусковых токов.
- Не проверять совместимость катушки внешнего реле с датчиком. Управляющий выход должен быть рассчитан на подключённую катушку.
- Пытаться независимо управлять несколькими зонами одним обычным одноканальным выходом. Такая группа будет включаться одновременно.
- Не сверяться со схемой производителя. Разные датчики имеют разную схему питания и коммутации.
Рекомендация эксперта Saray
При подключении нескольких светильников начинайте не с их количества, а с технических характеристик нагрузки. Сначала найдите в паспорте датчика допустимую мощность именно для LED, затем сложите мощности светильников и проверьте, есть ли у производителя ограничения по количеству драйверов или пусковому току. Если нагрузка укладывается в паспортные параметры, группа может подключаться непосредственно к датчику по предусмотренной схеме.
Если нагрузка превышает возможности датчика, используйте внешнее реле или контактор с подходящими характеристиками. При этом само внешнее устройство также нужно подбирать под LED-нагрузку, а не только по номинальному току. Монтаж стационарной цепи 230 В при отсутствии необходимых знаний лучше поручить квалифицированному электрику.
Что купить в Saray
- Датчики движения — сравнивайте коммутационную способность и отдельные ограничения для LED.
- Коммутационное оборудование — при необходимости внешнего управления нагрузкой подбирайте подходящее реле или контактор по электрическим характеристикам системы.
- Светодиодные светильники и прожекторы — учитывайте мощность и характеристики их драйверов.
- Электромонтажные материалы — выбирайте по схеме, сечению проводников и условиям установки.
Смотреть датчики движения на saray.ru
FAQ - Ответы на вопросы
1. Можно ли на один датчик движения подключить три уличных прожектора?
Да, если паспорт датчика разрешает коммутацию их типа нагрузки. Сложите мощность трёх прожекторов, проверьте допустимую LED-нагрузку и ограничения по пусковым токам или количеству драйверов. Само число «три» ещё не подтверждает совместимость.
2. Как подключить одну группу светильников в длинном коридоре к одному датчику движения?
Светильники одной группы обычно подключают параллельно так, чтобы выход датчика одновременно управлял всей группой, если такая схема предусмотрена производителем. При превышении коммутационных возможностей датчик используют для управления подходящим внешним реле или контактором.
3. Сколько всего LED-ламп можно подключить к одному датчику движения?
Универсального количества нет. Например, отдельная модель STEINEL допускает до 50 LED-источников в пределах своего LED-рейтинга, но это нельзя переносить на другие датчики. Проверяйте паспорт конкретной модели.
4. Как правильно рассчитать допустимую нагрузку на датчик движения для LED-ламп?
Сложите рабочую мощность всех LED-светильников, затем сравните результат с допустимой LED-нагрузкой датчика. Дополнительно учтите максимальное количество источников и допустимый пусковой ток, если производитель приводит эти значения.
5. Почему цифру максимальной мощности для ламп накаливания нельзя использовать для LED-ламп?
Лампа накаливания близка к резистивной нагрузке, а LED-светильник содержит электронный драйвер. При включении его входные конденсаторы могут создавать высокий кратковременный ток, который сильнее нагружает контакты реле датчика.
6. Какой датчик движения выбрать для управления группой из двух-трех фасадных прожекторов?
Выбирайте не по числу прожекторов, а по их фактическим характеристикам. Датчик должен иметь достаточный LED-рейтинг и коммутационные параметры для суммарной нагрузки и пусковых токов выбранных драйверов.
7. Какие датчики движения имеют функцию принудительного постоянного включения?
Такая функция есть у отдельных моделей и систем управления. Проверяйте инструкцию конкретного датчика: режим может реализовываться внешним выключателем, определённой последовательностью переключений или другими предусмотренными производителем способами.
Итог
Несколько светильников можно подключить к одному датчику движения, если их общая нагрузка соответствует электрическим характеристикам его выхода. Для LED проверяйте не только суммарные ватты, но и отдельный LED-рейтинг, пусковые токи драйверов и ограничения по количеству источников, если производитель их устанавливает.
Количество светильников само по себе не определяет способ подключения. Два мощных LED-прожектора могут оказаться более тяжёлой нагрузкой для реле, чем десять маломощных светильников. Поэтому правила «до трёх напрямую, четыре и больше через контактор» не существует.
Внешнее реле или контактор применяют тогда, когда непосредственная коммутация превышает возможности датчика или этого требует выбранная схема. При этом внешнее устройство также должно быть рассчитано на конкретный тип осветительной нагрузки.
Если хотите подобрать датчик движения для группы светильников, сначала определите параметры самих светильников, а затем сравните их с характеристиками датчика. На saray.ru можно посмотреть актуальные датчики движения и подобрать оборудование под конкретную схему освещения.
