Короткий ответ
Для распространённой трубы водяного тёплого пола диаметром 16 мм при предварительном расчёте обычно ориентируются примерно на 80–100 м полной длины одного контура.
В этот метраж входит вся петля: труба в зоне обогрева плюс участки от коллектора до помещения и обратно.
80–100 м — не универсальный технический предел. Допустимая длина зависит от характеристик конкретной трубы, расхода теплоносителя, гидравлического сопротивления и параметров системы отопления. Если расчёт заметно превышает 100 м, сначала рассмотрите разделение площади на две петли и проверьте гидравлику системы.
Для полного монтажа понадобятся не только трубы, но и коллектор, элементы крепления, подключения и циркуляции. Начать подбор можно в разделе тёплые полы.
Какую задачу решаем
При проектировании водяного тёплого пола нужно определить не только общий метраж трубы, но и длину каждого отдельного контура.
Чем длиннее петля при одинаковом диаметре трубы, тем выше её гидравлическое сопротивление. Поэтому попытка уложить большую площадь одним контуром только ради уменьшения количества выходов коллектора может затруднить получение требуемого расхода теплоносителя и балансировку системы.
Перед покупкой определите:
- фактическую обогреваемую площадь;
- диаметр выбранной трубы;
- шаг укладки;
- расстояние от коллектора до зоны обогрева;
- полную длину каждой петли;
- необходимое количество контуров;
- количество выходов коллектора;
- комплектующие для монтажа и подключения.
Главный принцип: сначала рассчитывают контуры, затем под них подбирают коллектор и остальные компоненты системы.
Посмотреть варианты оборудования для распределения теплоносителя можно в разделе коллекторы.
Когда нужны эти товары
Трубы, коллекторы и комплектующие для водяного тёплого пола понадобятся:
- при устройстве напольного отопления в частном доме;
- при разделении большой комнаты на несколько отопительных контуров;
- при создании отдельных зон отопления для кухни, санузла, спальни и других помещений;
- при переносе коллектора;
- при реконструкции существующего тёплого пола;
- при замене элементов распределительного или циркуляционного узла.
Чем больше обогреваемая площадь и меньше шаг укладки, тем больше требуется трубы. Поэтому количество контуров определяют после расчёта метража, а не заранее.
Как выбрать
Формула выбора: диаметр трубы → обогреваемая площадь → шаг укладки → расстояние до коллектора → полная длина петли → гидравлическая проверка → количество контуров → количество выходов коллектора.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Диаметр трубы | Наружный и внутренний диаметр конкретной трубы | Проходное сечение влияет на гидравлическое сопротивление |
| Обогреваемая площадь | Только площадь фактической укладки | Необогреваемые зоны не должны увеличивать расчётный метраж |
| Шаг укладки | Расстояние между соседними участками трубы | Чем меньше шаг, тем больше трубы требуется на 1 м² |
| Расстояние до коллектора | Путь от коллектора до зоны обогрева и обратно | Эти участки входят в полную длину петли |
| Полная длина контура | Метраж от подачи коллектора до обратки | От длины зависит гидравлическое сопротивление |
| Количество контуров | Определять после расчёта каждой зоны | Большую площадь часто рациональнее разделить на несколько петель |
| Циркуляция | Требуемый расход и сопротивление системы | Оборудование должно обеспечивать необходимое движение теплоносителя |
| Балансировка | Соотношение длин и нагрузок соседних петель | Близкие по расчётным параметрам контуры проще регулировать |
| Совместимость | Размеры, соединения и назначение компонентов | Элементы системы должны подходить друг к другу |
Для трубы 16 мм 80–100 м удобно использовать как ориентир предварительного расчёта, а не как универсальный норматив.
Если петля получается длиннее, сравните два решения: один контур после гидравлической проверки или разделение площади на несколько более коротких петель.
Для проверки циркуляционной части системы можно перейти в раздел насосное оборудование.
Как рассчитать длину контура по площади и шагу укладки
Для предварительного расчёта можно использовать ориентировочный расход трубы на квадратный метр.
| Шаг укладки | Ориентировочный расход трубы |
|---|---|
| 10 см | около 10 м/м² |
| 15 см | около 6,6 м/м² |
| 20 см | около 5 м/м² |
| 25 см | около 4 м/м² |
| 30 см | около 3,3 м/м² |
Дополнительно учитывайте участки между коллектором и зоной укладки.
Формула
Полная длина контура = обогреваемая площадь × расход трубы при выбранном шаге + подача от коллектора + обратный участок до коллектора.
Пример 1: помещение 10 м²
Шаг укладки — 15 см.
10 × 6,6 = 66 м
Если суммарная длина подводящих участков составляет ещё 8 м:
66 + 8 = 74 м
Полученные 74 м используют как исходное значение для дальнейшей проверки контура.
Пример 2: помещение 18 м²
Шаг укладки — 15 см.
18 × 6,6 = 118,8 м
И это ещё без подводящих участков.
Для трубы 16 мм такую площадь не стоит автоматически укладывать одной петлёй. Сначала рассчитайте вариант с двумя контурами и сравните его по гидравлическим параметрам с одной длинной петлёй.
Как быстро понять, нужен ли второй контур
- Рассчитайте метраж трубы внутри зоны обогрева.
- Добавьте путь от коллектора до помещения и обратно.
- Получите полную длину петли.
- Сопоставьте результат с характеристиками трубы и параметрами системы.

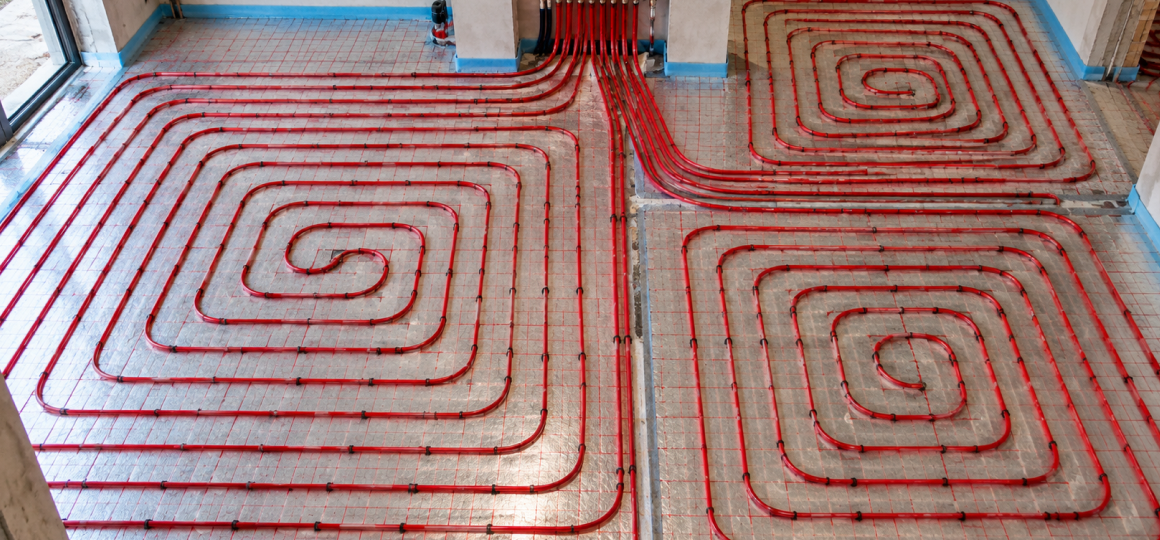

- Если петля получается чрезмерно длинной, разделите площадь на две зоны и пересчитайте каждую отдельно.
Какие варианты бывают
| Вариант | Когда подходит | Что учитывать |
|---|---|---|
| Один контур | Небольшая обогреваемая зона | Полную длину вместе с участками до коллектора |
| Два контура в одной комнате | Большая площадь или небольшой шаг укладки | Распределение площади и расчётную длину каждой петли |
| Несколько контуров по помещениям | Дом с несколькими зонами отопления | Для каждой зоны рассчитывать метраж отдельно |
| Контур трубы другого диаметра | Когда другой размер предусмотрен проектом | Нельзя автоматически переносить ориентиры для трубы 16 мм на другой диаметр |
Количество контуров определяют не по количеству комнат, а по расчётной длине петель, площади зон, шагу укладки и параметрам системы.
Трубы и сопутствующие элементы для инженерных систем собраны в разделе трубопровод.
Что выбрать для квартиры, дома или дачи в Ульяновской области
| Сценарий | Что учитывать | Практическое решение |
|---|---|---|
| Квартира в Ульяновске | Возможность устройства водяного тёплого пола должна соответствовать проекту и условиям объекта | Рассчитывать только допустимые зоны и не увеличивать петлю ради уменьшения количества контуров |
| Частный дом | Площадь помещений, расположение коллектора и количество отопительных зон | Рассчитать каждую петлю отдельно и подобрать коллектор по числу выходов |
| Дача | Сезонность эксплуатации и возможные перерывы в отоплении зимой | Отдельно проверить длину контуров и требования оборудования к рабочей жидкости |
| Загородный дом с несколькими зонами | Назначение помещений и количество петель | Разделить систему на рассчитанные контуры и предусмотреть возможность регулировки |
Для домов и дач в Ульяновске и Ульяновской области защиту системы от замерзания рассматривают отдельно. Она не заменяет расчёт длины контуров.
При выборе труб для системы посмотрите соответствующие варианты в разделе трубы.
Бренды, представленные в гипермаркете Сарай
В ассортименте товаров для водяных систем и тёплого пола в гипермаркете «Сарай» представлены Energoflex, Uni-Fitt и VRT.
| Бренд | Чем выделяется | Положительные стороны |
|---|---|---|
| Energoflex | Материалы для инженерных систем | Решения для теплоизоляции и монтажа трубопроводов |
| Uni-Fitt | Инженерная сантехника и комплектующие для водяных систем | Элементы для подключения, распределения и регулирования теплоносителя |
| VRT | Оборудование и комплектующие для систем отопления | Решения для распределительных узлов и подключения нескольких отопительных контуров |
Бренд выбирают после определения нужного типа элемента. Перед покупкой сверяйте назначение, размеры, способ подключения и совместимость компонентов.
Другие товарные группы инженерной сантехники представлены в разделе водоснабжение.
Что купить вместе, чтобы решить задачу полностью
Сначала определите длину и количество контуров, затем число выходов коллектора. После этого собирайте полный комплект системы.
| Что понадобится | Зачем нужно | Куда перейти |
|---|---|---|
| Труба для контуров | Формирует петли водяного тёплого пола | Труба из сшитого полиэтилена |
| Коллекторная группа | Распределяет теплоноситель между отдельными петлями | Коллекторные группы |
| Коллекторный шкаф | Предназначен для размещения коллекторного узла | Коллекторные шкафы |
| Монтажные элементы | Используются для подготовки и фиксации элементов системы | Комплектующие для тёплого пола |
| Циркуляционный насос | Обеспечивает движение теплоносителя, если предусмотрен схемой | Циркуляционные насосы для отопления |
| Соединительные элементы | Нужны для сборки соответствующих соединений системы | Резьбовые фитинги |
| Уплотнительные материалы | Используются в резьбовых соединениях, где это предусмотрено конструкцией | Уплотнители резьбовых соединений |
| Теплоизоляция труб | Снижает нежелательные теплопотери на соответствующих участках трубопровода | Утеплители для труб |
| Дополнительные элементы трубопровода | Используются для отдельных монтажных задач по выбранной схеме | Аксессуары для труб |
| Теплоноситель | Заполняет отопительную систему; тип выбирают с учётом требований оборудования и режима эксплуатации | Теплоносители для систем отопления |
Каждый пункт ведёт в отдельную товарную группу каталога Saray.ru. Так можно последовательно собрать систему и проверить совместимость её основных элементов до монтажа.
Частые ошибки при выборе и покупке
- Считать 100 м универсальным нормативом. Для трубы 16 мм это ориентир предварительного расчёта, а не единый предел для любой системы.
- Учитывать только трубу внутри комнаты. В полный метраж входят участки от коллектора до зоны отопления и обратно.
- Считать всю площадь помещения обогреваемой. Расчёт ведут по зоне фактической укладки.
- Не учитывать шаг укладки. При уменьшении шага на одинаковой площади требуется больше трубы.
- Сначала выбирать количество контуров, а потом считать метраж. Правильный порядок обратный: сначала расчёт, затем количество петель.
- Увеличивать длину петли только ради меньшего коллектора. Количество выходов должно соответствовать рассчитанной системе.
- Подбирать насос отдельно от гидравлики контуров. Расход теплоносителя и сопротивление системы рассматривают совместно.
- Не проверять совместимость комплектующих. Диаметры, типы соединений и назначение элементов должны соответствовать друг другу.
- Покупать только трубу. Для монтажа нужны элементы распределения, фиксации и подключения.
Для подбора соединительных элементов можно использовать раздел фитинги.
Маршрут покупки на Saray.ru
- Измерьте фактическую обогреваемую площадь.
- Определите диаметр трубы по проекту системы.
- Выберите шаг укладки.
- Рассчитайте метраж трубы внутри каждой зоны.
- Добавьте участки от коллектора до зоны отопления и обратно.
- Получите полную длину каждого контура.
- Проверьте, требуется ли разделение большой зоны на несколько петель.
- Определите необходимое количество выходов коллектора.
- Подберите элементы монтажа, подключения и циркуляции.
- Перед покупкой сверяйте размеры, количество и совместимость компонентов.
Чек-лист перед покупкой
Проверьте, что:
- определена фактическая площадь укладки;
- выбран диаметр трубы;
- задан шаг укладки;
- учтены подводящие участки;
- известна полная длина каждой петли;
- проверена допустимость рассчитанной длины для выбранной системы;
- большая площадь при необходимости разделена на несколько контуров;
- определено количество выходов коллектора;
- учтены требования к циркуляции;
- рассчитано количество монтажных элементов;
- проверены диаметры и типы соединений;
- выбран подходящий теплоноситель, если он требуется;
- количество материалов сверено до начала монтажа.
Частые вопросы
Какая максимальная длина контура тёплого пола из трубы 16 мм?
Для предварительного расчёта часто используют ориентир около 80–100 м полной длины петли. Это не универсальный максимум: допустимое значение зависит от конкретной трубы и гидравлических параметров системы.
Можно ли сделать контур тёплого пола 100 м?
Такую длину можно рассматривать для трубы 16 мм, если 100 м — полный метраж вместе с подводящими участками и гидравлический расчёт подтверждает работу системы.
Можно ли делать контур длиннее 100 м?
Иногда расчёт конкретной системы может это допускать, но увеличивать петлю автоматически не следует. Сравните такой вариант с разделением площади на два контура.
Нужно ли учитывать расстояние от коллектора до комнаты?
Да. Подающий и обратный участки между коллектором и зоной укладки входят в общую длину контура.
Сколько трубы нужно на 1 м² тёплого пола?
Для предварительного расчёта:
- шаг 10 см — около 10 м/м²;
- шаг 15 см — около 6,6 м/м²;
- шаг 20 см — около 5 м/м²;
- шаг 25 см — около 4 м/м²;
- шаг 30 см — около 3,3 м/м².
К результату добавляют расстояние от коллектора до зоны обогрева и обратно.
Что делать, если получается 120–130 м трубы 16 мм?
Не укладывайте такой метраж одной петлёй автоматически. Рассчитайте вариант с двумя контурами и сравните его с одной длинной петлёй по гидравлическим параметрам системы.
Нужно ли делать все контуры одинаковой длины?
Строго одинаковая длина не обязательна. Но неоправданно большая разница между соседними петлями может усложнить регулировку и балансировку.
Что купить на Saray.ru, чтобы решить задачу полностью
Для водяного тёплого пола сначала рассчитайте каждую петлю, а уже после этого подбирайте трубы, коллектор и остальные элементы системы.
Перед покупкой проверьте четыре основных параметра:
длина контуров → количество петель → количество выходов коллектора → совместимость комплектующих.
Основные решения для монтажа и подключения собраны в разделе водяные тёплые полы.
Для дома или дачи в Ульяновске и Ульяновской области заранее рассчитывайте полный комплект, чтобы до начала монтажа были известны необходимый метраж трубы, количество контуров и элементы подключения.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
При расчёте тёплого пола не ориентируйтесь только на площадь комнаты. Сначала определите диаметр трубы и шаг укладки, затем посчитайте полный метраж петли вместе с участками от коллектора до зоны обогрева и обратно. Если контур получается слишком длинным, сравните одну петлю после гидравлической проверки с разделением площади на несколько более коротких контуров. Коллектор и остальные комплектующие подбирайте после определения количества и длины всех петель
