Короткий ответ
В закрытой автономной системе отопления циркуляционный насос можно устанавливать и на подаче, и на обратке, если такое расположение допускают схема системы, котёл и сам насос. Универсального правила «ставить только на обратку» нет.
Для правильной работы важнее другое: положение насоса относительно точки подключения расширительного бака, направление движения теплоносителя, допустимая температура, ориентация ротора и соответствие насоса расчётным расходу и напору.

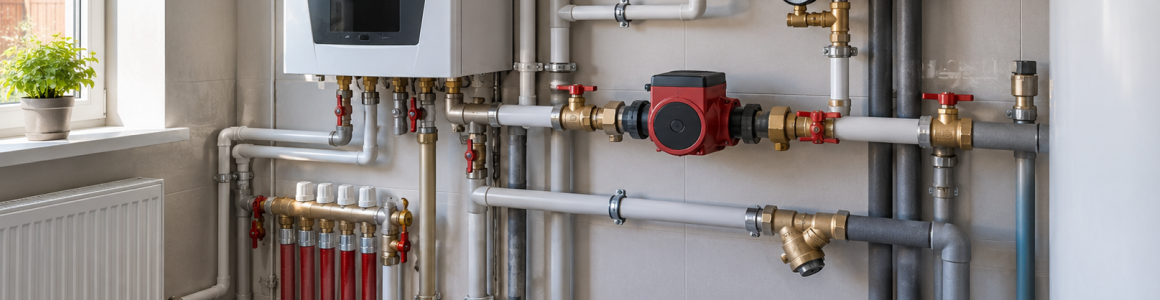

В классической схеме насос часто устанавливают на обратном трубопроводе перед котлом. На подаче он также может работать правильно, если это предусмотрено гидравлической схемой и характеристиками оборудования.
Подача или обратка: что выбрать
Циркуляционный насос обеспечивает принудительное движение теплоносителя через котёл, трубы, радиаторы, тёплый пол и другие элементы системы. Место его установки определяют по гидравлической схеме, а не только по температуре подающей или обратной линии.
| Вариант | Когда подходит | Что важно проверить |
|---|---|---|
| Обратка перед котлом | Классическая автономная система отопления | Схему котла, направление потока и положение расширительного бака |
| Подача после котла | Если такое расположение предусмотрено проектом или производителем оборудования | Допустимую температуру насоса и его положение относительно расширительного бака |
| Отдельный отопительный контур | Тёплый пол, отдельный этаж, коллекторная или многозональная система | Требуемые расход и напор, взаимодействие насосов и гидравлическую схему |
Когда насос ставят на обратке
Обратный трубопровод — распространённое место установки в автономных системах. После отопительных приборов температура теплоносителя обычно ниже, чем непосредственно после котла, поэтому насос работает с дополнительным температурным запасом.
Но сама по себе более низкая температура не делает обратку единственно правильным вариантом.
Когда насос ставят на подаче
Монтаж на подающем трубопроводе допустим, если:
- это разрешено схемой котла;
- рабочая температура находится в допустимом диапазоне насоса;
- правильно выбрана точка подключения расширительного бака;
- соблюдено направление движения теплоносителя;
- насос установлен в разрешённом производителем положении.
Такое расположение используют в том числе в насосных группах, отдельных отопительных ветках и многоконтурных системах.
Как правильно расположить насос
Перед монтажом проверьте пять условий.
- Направление потока. Стрелка на корпусе насоса должна совпадать с направлением движения теплоносителя.
- Положение ротора. У распространённых насосов с мокрым ротором вал двигателя обычно должен располагаться горизонтально. Точное положение проверяют по инструкции конкретной модели.
- Расширительный бак. В типичной закрытой системе точку его подключения располагают со стороны всасывания циркуляционного насоса. Конкретную схему необходимо сверять с проектом отопления и требованиями котла.
- Доступ для обслуживания. Насос должен оставаться доступным для осмотра, развоздушивания, снятия или замены.
- Заполнение теплоносителем. Насос с мокрым ротором нельзя запускать всухую. Перед включением систему заполняют и удаляют из неё воздух.
Главный принцип: сначала определяют гидравлическую схему, а уже затем решают, на какой линии — подающей или обратной — должен находиться насос.
Как выбрать циркуляционный насос
Подбирать насос только по площади дома неправильно. Насос должен обеспечить требуемый расход теплоносителя и преодолеть гидравлическое сопротивление конкретного циркуляционного контура.
Формула выбора: схема отопления → требуемый расход → необходимый напор → присоединительный размер → монтажная длина → температура и давление → теплоноситель → способ регулирования.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Производительность | Требуемый расход теплоносителя | Недостаточный расход может привести к слабому прогреву удалённых участков |
| Напор | Сопротивление труб, арматуры, радиаторов, коллекторов и других элементов | Насос должен преодолеть сопротивление всего рабочего контура |
| Диаметр подключения | Размер присоединения насоса и трубопровода | Несовпадение усложняет монтаж и требует дополнительных переходов |
| Монтажная длина | Расстояние между присоединительными поверхностями | Особенно важно при замене уже установленного насоса |
| Температура | Допустимую температуру перекачиваемой жидкости | Критична при установке на подающей линии |
| Рабочее давление | Максимально допустимое давление конкретной модели | Параметр должен соответствовать системе отопления |
| Теплоноситель | Воду или допустимый незамерзающий состав | Не каждый насос рассчитан на любую рабочую жидкость |
| Регулирование | Фиксированные скорости или электронное управление | Позволяет подобрать режим циркуляции под работу системы |
Если меняется старый насос, сначала запишите его монтажную длину, присоединительный размер и рабочие характеристики. Это помогает подобрать замену без лишней переделки существующей обвязки.
Какие варианты бывают
| Вариант | Для каких задач подходит | Что учитывать |
|---|---|---|
| С мокрым ротором | Большинство бытовых систем отопления | Расход, напор, монтажную длину, присоединение и допустимую рабочую среду |
| С несколькими скоростями | Системы, где режим циркуляции регулируют вручную | Количество режимов и характеристики насоса на каждой скорости |
| С электронным регулированием | Системы с изменяющимся расходом теплоносителя | Доступные режимы автоматики и их соответствие гидравлической схеме |
| С повышенным напором | Протяжённые или гидравлически более сложные контуры | Использовать только при расчётной необходимости, а не как запас мощности |
Избыточный напор не делает систему лучше. Он может увеличить шум, скорость теплоносителя и усложнить балансировку отопления.
Что выбрать для квартиры, дома или дачи в Ульяновской области
| Сценарий | Что проверить | Практическое решение |
|---|---|---|
| Квартира в Ульяновске с автономным отоплением | Есть ли циркуляционный насос внутри котла | Дополнительный насос устанавливают только при необходимости по гидравлической схеме |
| Частный дом | Длину трубопроводов, количество отопительных веток, радиаторов и регулирующей арматуры | Подбирать насос по требуемым расходу и напору |
| Дом с водяным тёплым полом | Количество и длину петель, коллектор, смесительный узел | Насос выбирают как часть рассчитанного контура тёплого пола |
| Дом с несколькими этажами или зонами | Как разделены отопительные контуры и требуется ли независимая циркуляция | Определить параметры каждого контура и согласовать работу насосов |
| Дача или сезонный дом | Отключается ли отопление зимой | Проверить совместимость насоса, котла, арматуры и уплотнений с выбранным теплоносителем |
Для сезонного дома в Ульяновской области особенно важно заранее определить режим зимней эксплуатации. Если система может оставаться без отопления, возможность использования незамерзающего теплоносителя проверяют по требованиям всего оборудования, а не только насоса.
Бренды, представленные в гипермаркете Сарай
В категории циркуляционных насосов гипермаркета Сарай представлены Jemix, Wilo, Zox, Вихрь и Циркуль. Сначала определите требуемые характеристики системы, а затем сравнивайте подходящие модели разных производителей.
| Бренд | Чем выделяется | Положительная сторона |
|---|---|---|
| Jemix | Понятная линейка бытовых циркуляционных насосов | Удобно сравнивать типовые модели по напору, подключению и монтажной длине |
| Wilo | Профильный производитель насосного оборудования | Подходит, если важна специализация бренда именно на насосной технике |
| Zox | Есть бытовые модели с распространёнными присоединительными и монтажными параметрами | Удобно подбирать насос при замене существующего оборудования |
| Вихрь | Простые бытовые модели с понятными основными характеристиками | Легко сравнивать варианты для типовых домашних систем отопления |
| Циркуль | Типовые решения для бытовой циркуляции теплоносителя | Можно подобрать вариант по требуемому напору и размерам подключения |
Бренд не заменяет расчёт. Для конкретной модели всегда сверяйте производительность, напор, монтажную длину, диаметр подключения, допустимые температуру и давление.
Что понадобится для установки или замены насоса
Комплект зависит от существующей схемы. Ниже собраны основные товарные группы, которые могут потребоваться при монтаже, замене или переделке насосного узла. Каждый пункт ведёт в соответствующий раздел каталога Saray.ru.
| Что может понадобиться | Для чего |
|---|---|
| Циркуляционные насосы для отопления | Для создания принудительной циркуляции теплоносителя |
| Запорная арматура | Чтобы перекрывать насосный узел при обслуживании или замене |
| Резьбовые фитинги | Для соединения насоса с трубопроводом и сборки обвязки |
| Уплотнители резьбовых соединений | Для герметизации подходящих резьбовых соединений |
| Фильтры грубой очистки | Для задержания механических загрязнений, если фильтр предусмотрен схемой |
| Расширительные баки и гидроаккумуляторы | Для подбора расширительного бака закрытой системы отопления |
| Обратные клапаны | Для участков, где обратный поток необходимо исключить по схеме |
| Теплоносители для систем отопления | Для заполнения системы водой или совместимым незамерзающим составом |
| Утеплители для труб | Для снижения теплопотерь на участках трубопровода, где требуется теплоизоляция |
| Трубы | Если при установке требуется заменить или переделать участок трубопровода |
| Аксессуары для труб | Для дополнительных монтажных элементов трубопроводного узла |
| Коллекторы | Для распределения теплоносителя между несколькими ветками, если это предусмотрено системой |
| Комплектующие для радиаторов | Если одновременно переделывается подключение отопительных приборов |
| Гаечные ключи | Для сборки и обслуживания подходящих резьбовых соединений |
Не обязательно покупать весь список. Сначала определите схему насосного узла, затем размеры соединений и только после этого формируйте комплект.
Частые ошибки
- Выбирать подачу или обратку только по привычному правилу. Место установки определяют по гидравлической схеме и требованиям оборудования.
- Подбирать насос только по площади дома. Основные расчётные параметры — расход и напор.
- Брать максимальный напор «про запас». Избыточная производительность может привести к шуму и проблемам с балансировкой.
- Не измерять старый насос перед заменой. Даже близкие по характеристикам модели могут отличаться монтажной длиной и размером подключения.
- Монтировать насос без проверки стрелки и положения ротора. Правильная ориентация обязательна для нормальной работы.
- Включать насос до заполнения системы. Работа всухую для насоса с мокрым ротором недопустима.
- Автоматически добавлять обратный клапан или фильтр. Их необходимость и расположение должны соответствовать конкретной схеме.
- Заливать незамерзающий состав без проверки совместимости. Требования нужно сверить для котла, насоса, труб, арматуры и уплотнений.
Частые вопросы
Можно ли установить циркуляционный насос на вертикальной трубе?
Во многих случаях корпус насоса можно установить на вертикальном участке трубопровода. Главное — сохранить разрешённое положение ротора. Для распространённых моделей с мокрым ротором вал двигателя обычно должен оставаться горизонтальным. Точное положение смотрите в инструкции производителя.
Нужен ли фильтр перед циркуляционным насосом?
Фильтр или грязевик используют для защиты оборудования от механических загрязнений, если такой элемент предусмотрен схемой. При выборе необходимо проверить допустимую температуру, давление, рабочую среду и правила установки конкретного фильтра.
Нужен ли второй насос, если один уже установлен внутри котла?
Не всегда. Дополнительный насос нужен, когда это требуется гидравлической схемой: например, для отдельной отопительной зоны, контура тёплого пола или системы с несколькими независимо регулируемыми ветками.
Почему новый насос может шуметь?
Среди возможных причин — воздух в системе, слишком высокий выбранный режим работы, неправильное положение насоса или проблемы с гидравлической балансировкой. После монтажа сначала проверьте заполнение и развоздушивание системы, положение ротора и установленный режим работы.
Можно ли использовать насос с незамерзающим теплоносителем?
Можно только в том случае, если конкретная модель допускает работу с выбранным составом. Одновременно проверяют совместимость котла, труб, арматуры, уплотнений и остальных элементов системы.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
Если меняете уже установленный циркуляционный насос, перед покупкой сфотографируйте его маркировку и измерьте монтажную длину, а также запишите размер подключения. Отдельно уточните требуемые расход и напор системы. Так можно подобрать замену по реальным параметрам существующего узла, а не только по похожему внешнему виду или обозначению модели.
