Краткий ответ: если пространство позволяет, для кухонной вытяжки обычно удобнее оставить круглый жёсткий воздуховод диаметром, который предусмотрен производителем вытяжки. Круглая форма даёт меньше аэродинамического сопротивления. Плоский канал выбирают, когда круглый физически не помещается, но его нельзя подбирать только по равной площади сечения: нужно учитывать аэродинамическую эквивалентность и не создавать узкое место в трассе.
Самая частая ошибка — купить вытяжку с выходом D150 и сразу заменить его тонким плоским каналом только потому, что такой короб проще спрятать над шкафами. В результате растёт скорость воздуха, увеличивается сопротивление, появляется свист, а фактический расход вытяжки снижается.
Как выбрать воздуховод для вытяжки за 2 минуты
- Посмотрите инструкцию вытяжки. Найдите рекомендуемый диаметр или размер выпускного канала.
- Измерьте реальное место для трассы. Учитывайте не только сам канал, но и переходники, колена и крепления.
- Если круглый канал нужного диаметра помещается, оставьте круглую форму.
- Если требуется плоский канал, не выбирайте его только по площади. Сравнивайте аэродинамическую пропускную способность.
- Не уменьшайте резко сечение сразу после вытяжки.
- Сделайте трассу как можно короче и прямее.
- Предпочитайте гладкие жёсткие каналы и минимальное количество переходов.
Таблица быстрого выбора
| Условия | Что выбрать | Почему |
|---|---|---|
| Круглый канал требуемого диаметра свободно помещается | Жёсткий круглый | Меньше аэродинамическое сопротивление |
| Очень мало высоты над шкафами | Плоский подходящего эквивалентного размера | Экономит высоту трассы |
| Длинная или сложная трасса | Максимально гладкий жёсткий канал | Важно уменьшить суммарное сопротивление |
| Много колен и переходов | Пересмотреть маршрут | Каждый дополнительный элемент увеличивает потери |
| Нужно немного сместить подключение | Короткий гибкий участок допустимого размера | Удобен там, где жёсткое соединение выполнить сложно |
Главное правило: начинайте не с формы, а с выхода вытяжки
Размер воздуховода нельзя выбирать отдельно от конкретной вытяжки.
Первым делом проверьте:
- диаметр выходного патрубка;
- рекомендации производителя по воздуховоду;
- есть ли ограничения на уменьшение диаметра;
- куда фактически можно провести канал;
- сколько потребуется колен и переходов.
Если вытяжка рассчитана на крупный канал, уменьшение прохода ради более компактного короба может увеличить сопротивление всей системы.
Когда лучше выбрать круглый воздуховод
Круглая форма является наиболее рациональной, если для неё хватает места.
Преимущества:
- меньший периметр стенок при сопоставимой пропускной способности;
- меньшее сопротивление прямого участка;
- меньше участков, где поток может образовывать дополнительные завихрения;
- удобно сохранять диаметр выходного фланца вытяжки;
- широкий выбор колен, соединителей и переходников.
Особенно полезно сохранить круглую форму, если трасса длинная, имеет несколько поворотов или вытяжка требует крупного выпускного канала.
Когда плоский воздуховод действительно удобнее
Главное преимущество плоского прямоугольного канала — возможность значительно уменьшить один из его габаритов.
Он удобен:
- над верхними кухонными шкафами;
- в декоративном коробе;
- в узкой нише;
- там, где круглому каналу нужного диаметра не хватает высоты.
Но уменьшение высоты приходится компенсировать большей шириной. Чем сильнее канал становится «плоским», тем внимательнее нужно относиться к его аэродинамическому размеру.

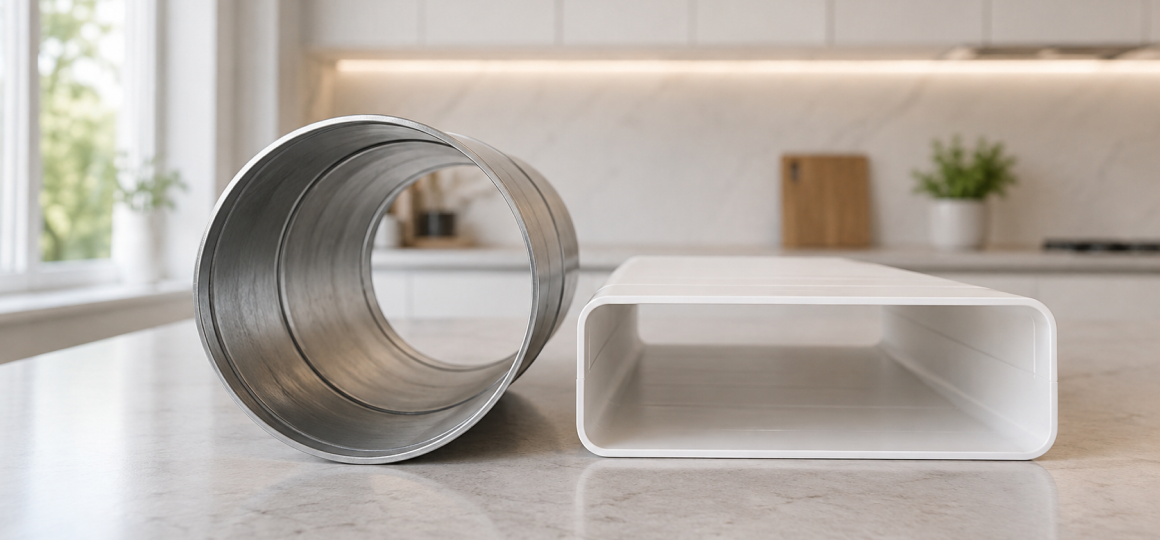

Почему нельзя сравнивать круглый и плоский воздуховод только по площади
Для круглого канала площадь вычислить просто. Например:
| Размер | Геометрическая площадь сечения | Комментарий |
|---|---|---|
| Круглый D120 | ≈ 113 см² | Базовый ориентир для выхода D120 |
| Круглый D150 | ≈ 177 см² | Базовый ориентир для выхода D150 |
| Плоский 60×120 мм | 72 см² | Заметно меньше D120 |
| Плоский 60×150 мм | 90 см² | Меньше D120 |
| Плоский 60×204 мм | 122,4 см² | По площади больше D120, но аэродинамически не равен D150 |
| Плоский около 90×220 мм | ≈ 198 см² | По аэродинамическому эквиваленту близок к D150 для прямого участка |
Прямоугольный канал имеет больший периметр стенок относительно своей площади, поэтому для одинакового расхода воздуха он не становится эквивалентным круглому просто при совпадении площади.
Практическое правило для покупателя: не заменяйте D150 первым попавшимся плоским каналом. Сначала проверьте аэродинамический эквивалент и рекомендации вытяжки.
Какой плоский воздуховод можно использовать вместо круглого D150
Плоский 60×204 мм нельзя считать полноценной заменой D150.
У него:
- площадь всего 122,4 см² против примерно 176,7 см² у D150;
- аэродинамический эквивалент ориентировочно соответствует круглому каналу около D116;
- при том же расходе скорость воздуха будет существенно выше.
Прямоугольный канал порядка 90×220 мм уже близок к D150 по эквивалентному сопротивлению прямого участка.
Но это не универсальное требование к конкретной кухне. Фактический размер выбирают с учётом доступных стандартных элементов, трассы и инструкции производителя вытяжки.
Какой воздуховод тише — круглый или плоский
При правильно подобранных размерах круглый канал обычно даёт меньшее аэродинамическое сопротивление.
Но на шум сильнее всего могут влиять:
- слишком маленькое сечение;
- высокая скорость потока;
- резкое сужение после вытяжки;
- много поворотов;
- резкие прямоугольные колена;
- неудачные переходы;
- гофрированные стенки;
- вибрация плохо закреплённого канала;
- обратный клапан или решётка с высоким сопротивлением.
Поэтому фраза «плоский шумный, круглый тихий» слишком упрощает проблему. Грамотно рассчитанный плоский канал может работать нормально, а слишком узкий круглый канал — свистеть.
Почему длина трассы и количество изгибов так важны
Воздух теряет давление не только на прямом канале, но и на фитингах.
Чем больше в системе:
- колен;
- сужений;
- переходов круглого канала в плоский и обратно;
- резких изменений направления;
- гофрированных участков;
тем выше суммарное сопротивление.
Поэтому хороший маршрут обычно выглядит так: коротко, достаточно широко, гладко и с минимальным числом поворотов.
Можно ли использовать гофрированный воздуховод
Гибкий воздуховод удобен при монтаже, но внутренняя рифлёная поверхность создаёт дополнительное сопротивление.
Если гибкий участок необходим:
- делайте его максимально коротким;
- по возможности полностью растягивайте;
- не создавайте резких перегибов;
- не уменьшайте диаметр;
- не собирайте длинную сложную трассу исключительно из гофры, если можно использовать жёсткий гладкий канал.
Нет универсального правила «до двух метров можно, после двух нельзя». Чем длиннее гибкий участок, тем заметнее его влияние на сопротивление системы.
Как правильно перейти с круглого воздуховода на плоский
- Уточните требуемый размер канала вытяжки.
- Подберите прямоугольный канал с достаточным аэродинамическим эквивалентом.
- Используйте предназначенный для этих размеров переход.
- Избегайте резкого сужения непосредственно после выходного патрубка.
- Сведите количество переходов к минимуму.
- Надёжно закрепите канал, чтобы он не вибрировал.
- Проверьте герметичность соединений.
Элементы одного производителя часто удобнее состыковать между собой, но важнее фактическая совместимость размеров и герметичное соединение.
Какой воздуховод выбрать для вашей кухни?
Выберите основной сценарий.
Оставьте круглый жёсткий канал
Используйте диаметр, предусмотренный производителем вытяжки, и не уменьшайте его без необходимости. Сделайте трассу максимально короткой.
Смотреть воздуховоды и комплектующиеПодберите аэродинамически подходящий плоский канал
Не сравнивайте размеры только по площади. Например, канал 60×204 мм не является заменой круглому D150. Проверьте эквивалентный размер и комплект подходящих переходников.
Смотреть воздуховоды и комплектующиеМинимизируйте сопротивление всей трассы
Используйте гладкий жёсткий канал достаточного размера, уменьшите число колен и переходов. Если есть выбор и пространство позволяет, круглая форма обычно выгоднее.
Смотреть воздуховоды и комплектующиеЧастые ошибки при выборе воздуховода
- Подбирать канал только по внешним размерам. Важна аэродинамическая пропускная способность.
- Считать одинаковую площадь одинаковой производительностью. Прямоугольная форма имеет другое сопротивление.
- Считать 60×204 мм заменой D150. Этот канал значительно меньше.
- Уменьшать канал сразу после выходного патрубка вытяжки.
- Использовать фиксированное правило «500 м³/ч = D150». Смотрите требования конкретной модели.
- Считать три метра магической границей. Важна вся трасса целиком.
- Собирать длинный маршрут из сжатой гофры.
- Делать лишние переходы круглый — плоский — круглый.
- Использовать слишком много резких колен.
- Не учитывать фитинги при замере свободного пространства.
- Плохо закреплять канал. Вибрация способна создать шум даже при правильном размере.
- Покупать воздуховоды до выбора самой вытяжки. Сначала нужно знать размер её выхода.
Чек-лист перед покупкой
- Известна модель вытяжки.
- Проверена инструкция производителя.
- Известен размер выходного патрубка.
- Измерена длина всей трассы.
- Посчитано количество поворотов.
- Измерена доступная высота и ширина над шкафами.
- Канал не создаёт резкого сужения.
- Плоский канал проверен по эквивалентному размеру, а не только площади.
- Подобраны совместимые переходники.
- Гибкие участки сведены к минимуму.
- Предусмотрено жёсткое крепление.
- Соединения можно выполнить герметично.
FAQ — Ответы на вопросы
1. Плоский воздуховод хуже круглого?
Не обязательно. Плоский канал полезен там, где мало места. Но его нужно правильно подобрать по аэродинамической пропускной способности. При одинаковой геометрической площади прямоугольный канал не является полной заменой круглому.
2. Какой воздуховод обычно тише?
При сопоставимой производительности круглая форма обычно выгоднее по сопротивлению. Но итоговый шум также сильно зависит от размера канала, скорости воздуха, колен, переходов, клапанов и крепления.
3. Подойдёт ли 60×204 мм вместо круглого D150?
Нет. Площадь 60×204 составляет только 122,4 см² против примерно 176,7 см² у D150. По аэродинамическому эквиваленту этот плоский канал также существенно меньше D150.
4. Почему одинаковой площади недостаточно?
У прямоугольного канала больше периметр стенок относительно площади, поэтому его сопротивление отличается. Для корректного сравнения используют эквивалентный диаметр и расчёт потерь давления.
5. Что делать, если D150 не помещается над шкафами?
Ищите плоский канал с подходящей аэродинамической пропускной способностью либо изменяйте маршрут или размеры декоративного короба. Не уменьшайте канал до первого размера, который физически помещается.
6. Можно ли использовать гофру?
Можно, если это необходимо для монтажа, но участок лучше делать коротким, полностью растянутым и без резких перегибов. Для основной длинной трассы обычно предпочтительнее гладкий жёсткий канал.
7. Какой воздуховод выбрать для вытяжки 600 м³/ч?
Не выбирайте только по цифре производительности. Проверьте размер выходного патрубка и рекомендации производителя конкретной вытяжки, а затем рассчитайте трассу.
8. Чем меньше колен, тем лучше?
Да. Каждый фитинг добавляет сопротивление, поэтому по возможности трассу делают короткой и с минимальным количеством изменений направления.
9. Обязательно ли использовать элементы одного производителя?
Нет. Главное — точное совпадение размеров, нормальная геометрия перехода и герметичность. Один производитель просто снижает риск проблем со стыковкой.
10. Что проверить перед покупкой воздуховода?
Размер выхода вытяжки, инструкцию производителя, длину и маршрут трассы, количество колен, доступное пространство и размеры всех переходников.
Итог
Если круглый воздуховод нужного диаметра помещается, обычно нет смысла переводить его в плоский только ради внешнего вида. Круглая форма выгоднее с точки зрения аэродинамики.
Плоский канал — нормальное решение для ограниченного пространства, но только при правильном подборе размера. Главная ошибка — сравнивать его с круглым исключительно по площади сечения.
Особенно внимательно относитесь к вытяжкам с выходом D150: распространённый плоский канал 60×204 мм значительно меньше и не является полноценным аэродинамическим аналогом D150.
Начинайте проектирование с инструкции вытяжки, затем стройте максимально короткую и гладкую трассу с минимальным количеством колен и переходов.
