Короткий ответ
Коллектор для водяного тёплого пола выбирают прежде всего по фактическому количеству отдельных петель. Если система состоит из 4 петель, нужна коллекторная группа на 4 контура; если из 6 петель — на 6 контуров. Количество комнат при этом не является главным ориентиром: одно большое помещение может быть разделено на несколько петель.
После определения количества контуров проверьте расходомеры, присоединительные размеры, допустимые давление и температуру, возможность регулировки и комплектацию. Также заранее подберите совместимые трубы, фитинги, коллекторный шкаф и другие элементы, предусмотренные схемой отопления.
Для дома или дачи в Ульяновске и Ульяновской области сначала рассчитывайте контуры, а уже затем выбирайте коллектор и комплектующие.
Какую задачу решаем
Коллекторная группа распределяет теплоноситель между отдельными петлями водяного тёплого пола и позволяет регулировать их работу. Поэтому покупать коллектор до расчёта труб не стоит: после составления схемы количество петель может оказаться больше количества помещений.
Правильная последовательность:
площадь обогрева → схема укладки → длина и количество петель → количество контуров → коллекторная группа → подключение и регулировка.
Например, кухня занимает один контур, санузел — один, а большая гостиная разделена на две петли. Всего получается 4 контура, поэтому требуется коллекторная группа на 4 контура.
Главный принцип: сначала рассчитывают петли тёплого пола, затем под их количество и параметры подбирают коллектор.
Когда нужен коллектор для тёплого пола
Коллекторный узел нужен, когда система состоит из нескольких петель и теплоноситель необходимо распределять между отдельными зонами.
Типичные задачи:
- подключить несколько контуров водяного тёплого пола;
- разделить большое помещение на две или несколько петель;
- объединить контуры разных комнат в одном распределительном узле;
- регулировать расход теплоносителя по отдельным петлям;
- организовать отдельную зону или этаж тёплого пола;
- предусмотреть автоматическое управление контурами, если оно заложено в проекте.
Коллектор рассматривайте не как отдельную деталь, а как часть системы: число выходов, трубы, соединения, регулировочная арматура и другое оборудование должны быть совместимы между собой.
Как правильно посчитать количество контуров
Количество контуров определяют по числу отдельных замкнутых петель трубы, которые подключаются к коллектору.
На расчёт влияют:
- площадь фактического обогрева;
- диаметр трубы;
- шаг укладки;
- допустимая длина петли для выбранной схемы;
- конфигурация помещений;
- расположение коллектора;
- гидравлическое сопротивление контуров.

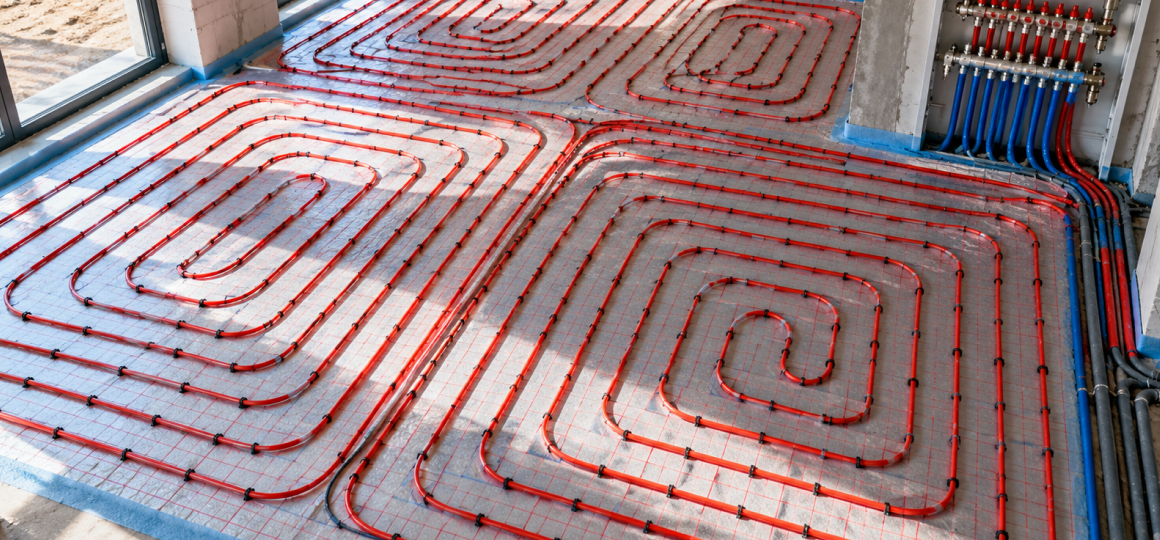

Пример
Тёплый пол запланирован в трёх помещениях:
- кухня — 1 петля;
- санузел — 1 петля;
- гостиная — 2 петли.
Получается:
1 + 1 + 2 = 4 контура.
Для такой системы нужна коллекторная группа на 4 контура.
Поэтому правило «одна комната — один контур» применять нельзя. Большое помещение может потребовать двух или нескольких петель, а коллектор выбирают именно по их итоговому количеству.
Как выбрать коллектор
После расчёта количества контуров проверьте характеристики и комплектацию коллекторной группы.
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Количество контуров | Сколько отдельных петель подключается к узлу | Определяет необходимое количество подключений на подающей и обратной гребёнках |
| Расходомеры | Есть ли они в комплектации | Помогают контролировать и балансировать расход теплоносителя по петлям |
| Присоединительные размеры | Размер входа коллектора и выходов к контурам | Соединения должны соответствовать трубам и фитингам системы |
| Рабочее давление | Допустимое давление конкретной модели | Коллектор должен соответствовать рабочим параметрам системы отопления |
| Рабочая температура | Допустимый температурный диапазон | Оборудование должно быть рассчитано на предусмотренный режим работы |
| Регулировка | Какие клапаны установлены и предусмотрено ли подключение автоматики | Определяет возможности ручного и автоматического управления контурами |
| Комплектация | Расходомеры, клапаны, воздухоотводчики, сливные элементы и другие детали | Коллекторные группы с одинаковым количеством выходов могут заметно отличаться по оснащению |
| Размер узла | Габариты коллектора вместе с подключениями | Нужно заранее проверить место монтажа и размеры коллекторного шкафа |
Только количества выходов недостаточно. Две группы на одинаковое число контуров могут отличаться присоединительными размерами, рабочими параметрами, способом регулировки и комплектацией.
Какой коллектор нужен для 2, 3, 4, 5, 6 и более контуров
| Количество петель тёплого пола | Какой коллектор нужен | Что проверить дополнительно |
|---|---|---|
| 2 | На 2 контура | Присоединительные размеры и комплектацию |
| 3 | На 3 контура | Возможность регулировки каждой петли |
| 4 | На 4 контура | Расходомеры и совместимость соединений |
| 5 | На 5 контуров | Размер узла и место установки |
| 6 | На 6 контуров | Возможность балансировки и параметры циркуляции |
| 7–8 | На 7 или 8 контуров соответственно | Расход по петлям, гидравлическую схему и размещение оборудования |
| Более 8 | По фактическому числу петель либо несколько узлов по проекту | Необходимость разделения системы на зоны или этажи и гидравлический расчёт |
Если в будущем действительно планируется дополнительный контур, резервный выход можно предусмотреть на этапе проектирования. Покупать коллектор большего размера только «на всякий случай» обычно не требуется.
Какие варианты бывают
| Вид | Для каких задач подходит | Что учитывать при покупке |
|---|---|---|
| Коллекторная группа с ручной регулировкой | Система с несколькими контурами и ручной настройкой | Количество контуров, размеры подключений и состав группы |
| Коллекторная группа с расходомерами | Система, где требуется контролировать и балансировать расход по петлям | Количество расходомеров, диапазон регулировки и комплектацию |
| Коллектор с возможностью установки приводов | Раздельное управление отоплением помещений | Совместимость клапанов, сервоприводов и системы управления |
| Коллекторный узел с насосно-смесительными элементами | Система, где по проекту требуется отдельная циркуляция или регулирование температурного режима | Схему подключения, характеристики оборудования и комплектацию |
| Несколько коллекторных узлов | Большой дом, несколько этажей или удалённые группы помещений | Расположение узлов, число контуров и гидравлический расчёт |
Если для системы требуются отдельные элементы распределения потоков, можно дополнительно посмотреть распределительные коллекторы.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Количество выходов коллектора определяется числом рассчитанных контуров, а не регионом. При этом тип объекта, режим отопления и размещение оборудования влияют на схему системы в целом.
| Сценарий | Что учитывать | Что выбрать | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске | Существующую систему отопления, допустимость подключения и место для оборудования | Коллектор по числу рассчитанных контуров, если водяной тёплый пол предусмотрен проектом | Тёплые полы |
| Частный дом | Площадь, этажность, количество зон, длину петель и расположение оборудования | Один или несколько коллекторных узлов по расчётной схеме | Коллекторы |
| Дача в Ульяновской области | Режим отопления зимой, расположение коллектора и условия эксплуатации | Коллектор по числу контуров с заранее подобранными трубами и соединениями | Климат и отопление |
| Сезонно используемый дом | Возможные длительные остановки отопления и доступность узла для обслуживания | Оборудование по проекту с учётом условий эксплуатации всей системы | Водоснабжение |
Для дома или дачи в Ульяновской области сначала рассчитывайте систему отопления. Наружная температура сама по себе не определяет количество выходов коллектора, но условия эксплуатации необходимо учитывать при проектировании системы в целом.
Бренды, представленные в гипермаркете Сарай
В категории водяных тёплых полов представлены Energoflex, Uni-Fitt и VRT. Для выбора важен не только бренд, но и назначение конкретного товара, его размеры, характеристики и совместимость с остальными элементами системы.
| Бренд | Что представлено | Чем выделяется |
|---|---|---|
| Energoflex | Товары и материалы для систем водяного тёплого пола | Удобный вариант при комплектации системы сопутствующими материалами: можно подобрать компоненты под конкретную схему монтажа |
| Uni-Fitt | Компоненты для инженерных систем и водяного тёплого пола | Позволяет подбирать элементы инженерной части системы с учётом размеров, назначения и совместимости соединений |
| VRT | Коллекторные группы для водяного тёплого пола, включая варианты с расходомерами | Напрямую закрывает задачу распределения теплоносителя по контурам; можно выбрать группу по количеству выходов и необходимой комплектации |
При сравнении брендов сначала проверяйте соответствие конкретной модели вашей системе: количество контуров → присоединительные размеры → рабочие параметры → регулировка → комплектация.
Что купить вместе, чтобы решить задачу полностью
Коллектор — только один элемент системы водяного тёплого пола. До монтажа проверьте весь комплект и совместимость соединений.
| Что понадобится | Зачем нужно | Куда перейти |
|---|---|---|
| Коллекторная группа | Распределяет теплоноситель между отдельными контурами и позволяет регулировать их работу | Коллекторные группы |
| Коллекторный шкаф | Размещает и защищает коллекторный узел, сохраняя доступ к регулировке и обслуживанию | Коллекторные шкафы |
| Труба для водяного тёплого пола | Формирует отдельные отопительные петли | Труба из сшитого полиэтилена |
| Монтажные комплектующие для тёплого пола | Нужны для устройства и фиксации системы в соответствии со схемой монтажа | Комплектующие для тёплого пола |
| Циркуляционный насос | Обеспечивает необходимую циркуляцию, если отдельный насос предусмотрен схемой | Циркуляционные насосы для отопления |
| Фитинги | Используются для совместимого соединения элементов трубопровода | Фитинги |
| Резьбовые соединительные элементы | Нужны на участках системы с соответствующим типом подключения | Резьбовые фитинги |
| Уплотнители | Герметизируют предусмотренные резьбовые соединения | Уплотнители резьбовых соединений |
| Запорная арматура | Позволяет перекрывать необходимые участки системы для настройки или обслуживания | Запорная арматура |
| Аксессуары для труб | Используются для монтажа и крепления трубопровода | Аксессуары для труб |
Перед покупкой сверяйте не только наличие всех компонентов, но и их совместимость: диаметр трубы, размеры соединений, тип резьбы, рабочие параметры и требования схемы должны соответствовать друг другу.
Частые ошибки при выборе и покупке
- Считают комнаты вместо петель. Большое помещение может состоять из двух или нескольких контуров.
- Покупают коллектор до расчёта тёплого пола. После составления схемы фактическое количество петель может измениться.
- Выбирают только по количеству выходов. Нужно также проверить присоединительные размеры, давление, температуру, регулировку и комплектацию.
- Не проверяют расходомеры. Если требуется контроль и балансировка расхода по петлям, их наличие нужно учитывать до покупки.
- Не учитывают размеры шкафа. Места должно хватать на сам коллектор, подключения и предусмотренную автоматику.
- Не сверяют трубу и соединения. Диаметры и типы подключений должны быть совместимы.
- Покупают отдельный насос без расчёта системы. Он требуется только тогда, когда это предусмотрено схемой отопления.
- Не учитывают петли разной длины. Такие контуры требуют корректной гидравлической настройки.
- Закладывают лишние выходы без плана расширения. Резерв имеет смысл, если дополнительный контур действительно предусмотрен.
Основное правило одно: сначала окончательная схема контуров, затем коллектор и совместимые комплектующие.
Маршрут покупки на Saray.ru
- Определите площадь фактического обогрева.
- Составьте схему укладки трубы.
- Посчитайте количество отдельных петель.
- Выберите коллекторную группу на соответствующее число контуров.
- Проверьте расходомеры и способ регулировки.
- Сверьте присоединительные размеры, допустимые давление и температуру.
- Определите место установки и необходимый размер коллекторного шкафа.
- Подберите трубы, соединения, арматуру и монтажные комплектующие.
- Проверьте, требуется ли по проекту насосное или насосно-смесительное оборудование.
- Перед заказом ещё раз сверьте количество и совместимость всех компонентов.
Чек-лист перед покупкой
- Определено точное количество контуров.
- Коллектор соответствует числу петель.
- Проверены расходомеры и возможность регулировки.
- Сверены входные и выходные присоединительные размеры.
- Проверены допустимые давление и температура.
- Определена необходимость автоматического управления.
- Коллектор помещается в выбранное место или шкаф.
- Труба совместима с выбранными соединениями.
- Подобраны необходимые фитинги и арматура.
- Определена необходимость отдельного насоса и смесительных элементов.
- Учтены условия эксплуатации дома или дачи.
- Проверена комплектация перед покупкой.
Частые вопросы
Если у меня 4 контура, какой коллектор нужен?
Нужна коллекторная группа на 4 контура: четыре подключения для отдельных петель на подающей и соответствующие подключения на обратной гребёнке. Дополнительно проверьте размеры соединений, расходомеры и комплектацию.
Количество контуров равно количеству комнат?
Нет. Считать нужно отдельные петли трубы. Большая комната может быть разделена на два или несколько контуров.
Можно ли взять коллектор с запасным выходом?
Можно, если дополнительный контур действительно предусмотрен будущим расширением системы. Без такого плана лишний выход обычно не нужен.
Нужны ли расходомеры?
Расходомеры полезны для контроля и балансировки расхода теплоносителя по отдельным петлям. Если они требуются вашей схеме, проверяйте их наличие в комплектации выбранной группы.
Нужно ли выбирать коллектор по площади дома?
Не напрямую. Площадь влияет на расчёт количества и длины петель. Сам коллектор выбирают уже по рассчитанному количеству контуров и параметрам системы.
Нужен ли отдельный насос?
Зависит от схемы отопления. Сначала рассчитывают требуемую циркуляцию и состав системы, после чего определяют необходимость отдельного циркуляционного насоса или насосно-смесительного узла.
Что купить на Saray.ru, чтобы решить задачу полностью
Для водяного тёплого пола сначала рассчитайте количество петель, затем выберите коллектор на соответствующее число контуров и соберите совместимый комплект по присоединительным размерам и рабочим параметрам.
Начать подбор всей системы можно в разделе водяных тёплых полов.
Для дома или дачи в Ульяновске и Ульяновской области такой порядок позволяет подобрать не отдельный коллектор, а согласованный комплект оборудования для конкретной схемы отопления.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта
Перед покупкой коллектора запишите пять параметров: количество контуров, диаметр трубы, присоединительные размеры, необходимость расходомеров и размеры места под коллекторный шкаф. Не выбирайте группу только по количеству выходов: модели на одинаковое число контуров могут отличаться подключениями, регулировкой и комплектацией. Если планируется автоматическое управление температурой по помещениям, заранее проверьте совместимость коллекторной группы с предусмотренными приводами и системой управления.
