Вопрос «какой угол обнаружения датчика движения нужен?» часто возникает при выборе освещения для подъезда, длинного коридора или двора. Универсального значения нет: смотреть нужно не только на 180°, 240° или 360°, но и на фактическую диаграмму обнаружения, дальность в разных направлениях, место и высоту монтажа. Один датчик 360° может иметь круглую зону, а другой — вытянутую область 20–25 метров специально для коридора.
Помогаем выбрать угол обнаружения датчика под реальную геометрию пространства — учитываем подъезд, коридор, фасад, угол дома или двор, пока другие считают, что 360° автоматически лучше 180°.
Краткая таблица для выбора
| Вопрос покупателя | Короткий ответ | Когда подходит |
|---|---|---|
| Какой угол для площадки у стены? | Часто 120–180° | Если паспортная диаграмма перекрывает все направления подхода |
| Какой угол для длинного коридора? | Датчик с вытянутой диаграммой | Угол может быть даже 360° — важнее форма зоны |
| Какой угол для угла здания? | Широкий сектор примерно 220–300° | Если нужно контролировать пространство вдоль двух стен |
| Когда нужен 360°? | Когда диаграмма конкретной модели соответствует задаче | Центральная зона, потолочный монтаж или специальные коридорные датчики |
Выберите подходящий сценарий — подскажем, какой угол обнаружения лучше выбрать.
Рекомендация: настенный датчик 120–180°
Такой угол часто подходит для площадки у стены, тамбура или входа, если паспортная диаграмма датчика перекрывает реальные направления подхода. Смотрите не только на число градусов, но и на дальность при фронтальном и поперечном движении.
Если датчик должен контролировать пространство вокруг угла или подход возможен с нескольких сильно различающихся направлений, может потребоваться более широкая зона или другое место установки.
Рекомендация: датчик с вытянутой диаграммой
Для длинного коридора ищите модель, у которой паспортная зона обнаружения повторяет форму прохода. Это может быть специализированный датчик с областью вроде 20 × 3 или 25 × 3 м.
Не отбрасывайте модель только потому, что в характеристиках указано 360°: существуют 360-градусные потолочные датчики, специально разработанные для длинных коридоров и ограничивающие боковой захват.
Рекомендация: широкий настенный сектор под геометрию двора
Для двора вдоль одной стены может подойти датчик около 180°. При установке на внешнем углу здания удобны модели с более широким сектором — например, около 240° — если нужно контролировать пространство вдоль двух фасадов.
Для улицы дополнительно проверяйте наружное назначение, степень IP, рабочую температуру и возможность ограничивать ненужные части зоны, если рядом находится дорога или соседний участок.
Кому подойдет этот материал
- Управляющим МКД, которым нужно подобрать датчики для лестничных площадок, тамбуров и коридоров без лишних срабатываний.
- Владельцам длинных коридоров в офисах или частных домах, которым важно перекрыть проход подходящей диаграммой обнаружения.
- Владельцам частных домов, которым нужно контролировать двор, калитку, фасад или пространство вдоль двух стен, не захватывая лишнюю территорию.
Как выбрать за 2 минуты
- Определите форму зоны: площадка у стены, длинный коридор, двор у стены, угол здания или пространство с подходом с нескольких сторон.
- Выберите место и тип монтажа: настенный, угловой или потолочный.
- Посмотрите не только угол в градусах, но и схему зоны обнаружения конкретной модели.
- Сравните дальность при поперечном и фронтальном движении, если производитель приводит оба значения.
- Для улицы дополнительно проверьте наружное исполнение, IP и рабочую температуру.
- Если рядом есть нежелательная зона, проверьте регулировку дальности, чувствительности, поворот сенсора или маскирование сегментов.
Таблица быстрого выбора
| Зона | Что рассматривать | Тип монтажа | Примечание |
|---|---|---|---|
| Площадка у стены (подъезд) | Часто 120–180° | Настенный | Проверьте, перекрывает ли реальная диаграмма все пути подхода |
| Длинный узкий коридор | Вытянутая диаграмма | Настенный или потолочный | Сам угол может быть 360° — важнее форма зоны, например 20–25 × 3 м |
| Двор у стены дома | Часто около 180° | Настенный | Проверьте наружное исполнение и фактическую дальность |
| Угол здания | Широкий сектор примерно 220–300° | Настенный или угловой | Подходит, если нужно контролировать пространство вдоль двух стен |
| Центральная точка с подходом с разных сторон | 360° или другая подходящая диаграмма | Чаще потолочный | Проверяйте форму и размеры реальной зоны, а не только число градусов |
Основные критерии выбора
- Измерьте форму и размеры зоны. Уточните, откуда реально будут двигаться люди.
- Определите тип установки. Настенный датчик удобен у стены или фасада, угловой — для контроля пространства вдоль двух сторон здания, потолочный — для центральных и специальных коридорных зон.
- Выберите не просто угол, а подходящую диаграмму:
- для площадки у стены часто подходят настенные модели порядка 120–180°;
- для длинного коридора ищите вытянутую зону обнаружения независимо от формального угла;
- для внешнего угла здания полезны широкоугольные модели порядка 220–300°;
- 360° подходит не только для круглой площадки — существуют специализированные коридорные датчики 360° с вытянутой зоной.
- Обратите внимание на дальность. У PIR-датчиков она зависит не только от расстояния, но и от направления движения. Поперечное пересечение чувствительных секторов обычно обнаруживается дальше, чем движение прямо на датчик.
- Проверьте высоту монтажа. Диаграмма обнаружения приводится производителем для определённой высоты; изменение высоты меняет фактическую зону.
- Проверьте возможность ограничения зоны. Это может быть регулировка дальности, чувствительности, изменение положения сенсорной головки или специальные накладки для отдельных сегментов.
- Для улицы проверяйте не условное правило «выше IP44», а наружное назначение конкретной модели, степень защиты IP и допустимую рабочую температуру.
Сравнение популярных вариантов
- Около 180° — распространённый формат настенного датчика для фасадов, входов и зон перед стеной. Но реальная форма зоны и дальность зависят от модели.
- Около 220–300° — удобно для некоторых вариантов монтажа на углу здания, когда нужно контролировать пространство вдоль двух фасадов. Например, существуют наружные модели на 240° именно для такой задачи.
- 360° — означает круговой угол обнаружения вокруг оси датчика, но не обязательно круглую зону одинаковой дальности. Специализированный коридорный 360-градусный датчик может иметь вытянутую область 20 × 3 или 25 × 3 м.
- Вытянутая зона — полезна для коридоров и проходов. Её нужно искать по диаграмме и размерам зоны, а не только по значению угла.

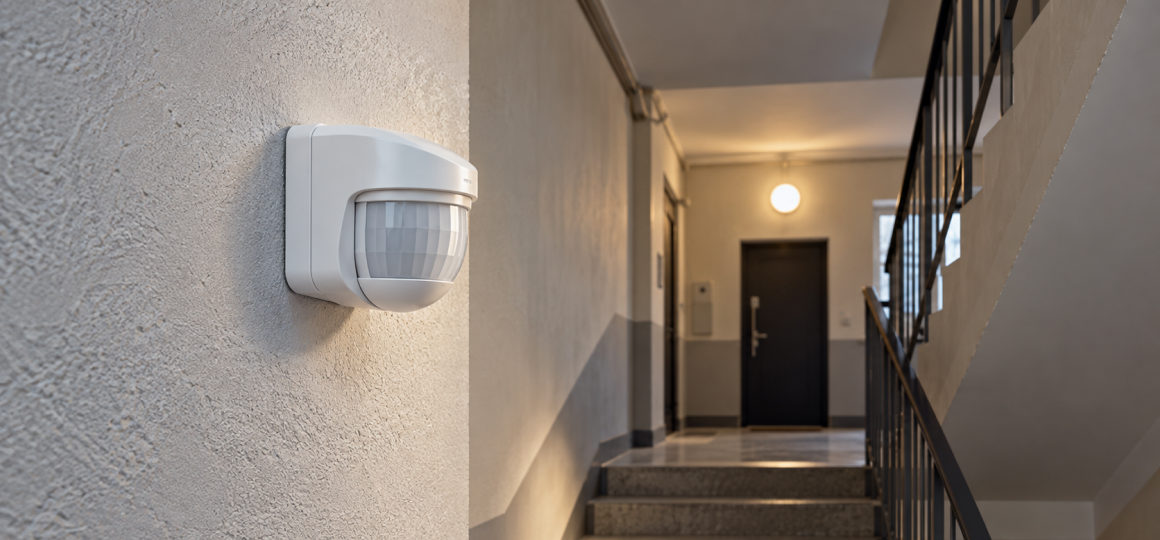

Какой угол обнаружения нужен для подъездной площадки?
На вопрос «хватит ли датчика с углом 180° для площадки перед подъездом?» нельзя ответить только по значению угла. Для многих площадок настенный датчик порядка 120–180° действительно подходит, если его реальная диаграмма перекрывает лестницу, двери и основные пути движения.
Зачем рассматривать 180°?
Настенный датчик с углом около 180° удобен для контроля пространства перед стеной. Реальные модели такого типа применяются у входных дверей, на фасадах и подъездных дорожках.
При этом 180° не означает, что человек обнаруживается на одинаковой дистанции по всему полукругу. Например, у PIR-датчика поперечная дальность может быть в несколько раз больше радиальной. Поэтому важно понимать, идёт человек поперёк чувствительных зон или непосредственно на сенсор.
Настенный или потолочный?
Для небольшой площадки настенный датчик часто проще направить на лестницу или вход. Но потолочный вариант не нужно исключать только потому, что у него 360°: всё зависит от диаграммы конкретной модели и расположения дверей и проходов.
Если потолочная модель охватывает только нужную площадь и не захватывает движения за стенами или дверями, она также может быть подходящим решением.
Как подобрать угол датчика для длинного коридора без слепых зон?
В длинном коридоре самое важное — не получить максимальный угол, а совместить форму зоны обнаружения с геометрией прохода.
Вытянутая диаграмма — ваш выбор
Существуют специализированные датчики для коридоров с узкой и очень длинной зоной. Например, у профессиональных моделей встречаются области обнаружения порядка 20 × 3 или 25 × 3 м.
Такая геометрия помогает перекрыть длинный проход и одновременно ограничить ненужный боковой захват.
Почему 360° всё-таки может подойти?
Угол 360° не означает автоматически широкую круглую область одинаковой дальности. Есть потолочные и высокочастотные датчики с углом 360°, которые специально рассчитаны на коридоры и имеют вытянутую зону.
Поэтому при выборе смотрите строку «угол обнаружения» вместе со схемой и размерами зоны. Формат «360°, 25 × 3 м» для длинного коридора может быть гораздо полезнее обычного настенного датчика 180°.
Какой угол обнаружения подходит для двора с одной стороны дома?
Для двора важно перекрыть реальный маршрут: калитку, дорожку, парковочное место или подход к двери, не направляя датчик без необходимости на дорогу и соседний участок.
180° — распространённый вариант для фасада и двора у стены
Настенный наружный датчик около 180° часто подходит для фасада или зоны перед одной стеной. Например, серийные наружные модели такого формата предназначаются для входов, проездов, дворов и фасадов.
Но фактическую дальность проверяйте по схеме производителя: у PIR-моделей она может сильно различаться при поперечном и фронтальном движении.
Что делать, если двор расположен на углу дома?
Если нужно одновременно контролировать пространство вдоль двух стен, можно рассматривать широкий сектор порядка 220–300°. Например, существуют 240-градусные наружные модели, специально рассчитанные на угловой монтаж.
Точное значение 220, 240, 270 или 300° не является самоцелью. Важнее, чтобы схема обнаружения закрывала обе нужные стороны.
Обратите внимание на ограничение зоны
Если широкий датчик захватывает улицу или соседний участок, полезна возможность повернуть сенсор, уменьшить дальность или закрыть ненужные сегменты. Но такая возможность есть не у каждой модели — проверяйте характеристики.
Какой угол обнаружения выбрать, если датчик ставится в углу здания?
Для внешнего угла здания нужно контролировать пространство вдоль двух прилегающих фасадов. Поэтому здесь действительно часто удобны датчики с углом шире обычных 180°.
Почему часто выбирают 220–300°?
Такой широкий сектор позволяет охватить обе стороны здания одним устройством. На рынке есть, например, наружные датчики 240°, которые производитель прямо рекомендует для углового монтажа и контроля пространства перед двумя стенами.
Но выбирать строго диапазон 220–300° не обязательно: конкретная схема монтажа может лучше работать с другим углом или двумя отдельными датчиками.
Нужен ли 360°?
360° можно рассматривать, если конкретная модель, способ монтажа и диаграмма подходят под объект. Сам по себе полный угол не создаёт ложных срабатываний — они появляются, если реальная зона датчика выходит туда, где движение учитывать не нужно.
Поэтому важнее возможность ограничить или правильно направить зону, чем формально избегать 360°.
Типичные ошибки при выборе угла обнаружения
- Думать, что 360° всегда лучше 180°. Более широкий угол нужен только тогда, когда он соответствует маршрутам движения.
- Думать, что 360° обязательно создаёт лишние срабатывания. Специализированные 360-градусные модели могут иметь очень узкую вытянутую зону для коридоров.
- Оценивать датчик только по градусам. Два датчика с одинаковым углом способны иметь совершенно разные диаграммы обнаружения.
- Считать дальность одинаковой во всех направлениях. Для PIR особенно важно различать поперечное и фронтальное движение.
- Считать угол шириной, а дальность глубиной идеального сектора. Реальная зона обычно сложнее простой геометрической фигуры.
- Игнорировать высоту монтажа. Паспортная зона рассчитана на определённое положение датчика.
- Рассчитывать на маскирование у любой модели. Физическое отключение отдельных сегментов должно быть предусмотрено производителем.
- Считать IP44 универсальным минимумом для любой улицы. Проверяйте наружное назначение и условия эксплуатации конкретной модели.
- Пытаться одним датчиком закрыть несколько кардинально разных зон. Иногда два правильно расположенных устройства дают более предсказуемый результат.
Практические рекомендации
- Для подъезда или тамбура сначала сравнивайте настенные датчики порядка 120–180°, но обязательно смотрите их реальную диаграмму.
- Для длинного коридора ищите вытянутую область обнаружения. Не исключайте потолочные модели 360° — существуют специальные коридорные варианты.
- Для двора вдоль одной стены часто подходит настенный датчик около 180°, если зона совпадает с маршрутом движения.
- Для внешнего угла здания рассмотрите широкоугольную модель, например порядка 240°, либо другую схему, действительно перекрывающую обе стороны.
- Для центрального монтажа с подходом с разных сторон удобно рассматривать 360°, но только после проверки фактической диаграммы.
- Сравнивайте фронтальную и поперечную дальность PIR-датчика.
- Проверяйте рекомендуемую производителем высоту монтажа.
- Для улицы отдельно проверяйте назначение, IP и рабочую температуру.
- Если рядом находятся дорога, деревья или соседняя территория, ищите регулируемую дальность, чувствительность, поворотный сенсор или маскирование сегментов.
- При подключении сетевого датчика проверьте схему питания и допустимую нагрузку светильников. Отдельный блок питания нужен только тогда, когда он предусмотрен выбранной системой.
Что купить в Saray
На Saray.ru есть отдельная категория датчиков движения. При выборе конкретной модели сравнивайте не только угол обнаружения, но и все параметры, которые определяют реальную зону:
- место установки — помещение или улица;
- настенный, потолочный или другой способ монтажа;
- угол обнаружения;
- схему и размеры зоны;
- дальность обнаружения;
- рекомендуемую высоту;
- возможность регулировки или ограничения зоны;
- степень защиты и рабочую температуру для наружной установки;
- совместимость с подключаемым освещением.
Смотреть датчики движения на saray.ru
FAQ - Ответы на вопросы
1. Хватит ли датчика с углом 180° для площадки перед подъездом?
Часто да, но только если реальная диаграмма конкретной модели перекрывает все нужные пути движения. Дополнительно проверьте высоту монтажа и фронтальную/поперечную дальность.
2. Какой угол обнаружения нужен для длинного коридора, чтобы не ставить несколько датчиков?
Ищите не конкретный угол, а вытянутую диаграмму обнаружения. Специализированная коридорная модель может иметь угол 360° и при этом зону порядка 20–25 м в длину и всего около 3 м в ширину.
3. Чем отличается датчик с углом 180° от датчика с углом 360° — что выбрать?
180° и 360° описывают горизонтальный угол обнаружения, но не полностью характеризуют форму зоны. Сравните диаграмму, дальность, высоту установки и направление движения людей.
4. Как подобрать угол датчика, чтобы не захватить территорию соседей?
Сначала правильно направьте сам датчик. Затем проверьте возможность уменьшения дальности или чувствительности и маскирования отдельных сегментов, если эта функция предусмотрена моделью.
5. Угол обнаружения и дальность — что важнее при выборе?
Оба параметра важны, но их недостаточно без схемы зоны. Одинаковый угол и одинаковая заявленная максимальная дальность у двух моделей ещё не означают одинаковое обнаружение.
6. Какой угол выбрать, если подход к датчику происходит с нескольких сторон?
Можно рассматривать потолочный 360-градусный или другую модель с диаграммой, перекрывающей все реальные направления. Решение зависит не только от числа градусов, но и от размеров и формы зоны.
7. Можно ли использовать один датчик и для подъезда, и для двора?
Технически это возможно только в некоторых планировках. Чаще внутреннее и наружное пространства имеют разные требования к зоне обнаружения, условиям эксплуатации и защите корпуса, поэтому их лучше рассчитывать отдельно.
8. Какие проблемы могут вызвать датчики с неподходящим типом монтажа?
Зона обнаружения может оказаться смещённой, слишком короткой или захватывать ненужные направления. Поэтому соблюдайте рекомендуемое производителем положение и высоту.
9. Можно ли самостоятельно маскировать зоны обнаружения?
Только если производитель предусматривает накладки, сегменты или другой способ ограничения зоны. Заклеивать или переделывать линзу произвольным способом не стоит.
10. Как снизить риск ложных срабатываний?
Подберите правильную диаграмму обнаружения, не направляйте PIR-датчик без необходимости на дорогу или соседний участок, соблюдайте высоту установки и используйте предусмотренную моделью регулировку дальности, чувствительности или маскирование зон.
Итог
Угол обнаружения нельзя выбирать по одному правилу «180° для стены, 360° для центра». Для подъезда действительно часто подходят настенные модели порядка 120–180°, а для угла здания — более широкие датчики порядка 220–300°. Но окончательное решение принимают по фактической диаграмме обнаружения.
Особенно важно это для длинных коридоров: специализированный датчик может иметь угол 360° и при этом вытянутую зону 20–25 × 3 м, поэтому число градусов само по себе ничего не говорит о пригодности для прохода. Аналогично у наружного PIR-датчика максимальная дальность может существенно отличаться при фронтальном и поперечном движении.
Сравнивайте угол, форму зоны, дальность, высоту монтажа и возможность ограничить ненужные направления. Для улицы дополнительно проверяйте IP, рабочую температуру и наружное назначение конкретной модели.
