Краткий ответ
Диаметр воздуховода для кухонной вытяжки выбирают по инструкции конкретной модели и размеру её выходного патрубка. Если производитель не разрешает уменьшение, сечение трассы лучше не сужать: слишком узкий канал увеличивает сопротивление, снижает фактический расход воздуха и может сделать вытяжку заметно шумнее. Если выход рассчитан на Ø150 мм, базовый вариант — сохранить сопоставимое сечение по всей трассе.
Как выбрать воздуховод для вытяжки за 2 минуты
- Найдите инструкцию вытяжки. Посмотрите требуемый диаметр или допустимые размеры воздуховода.
- Измерьте выходной патрубок. Распространены варианты 100, 120, 125 и 150 мм, но ориентироваться нужно именно на вашу модель.
- Не уменьшайте сечение без разрешения производителя. Переход с большого диаметра на меньший увеличивает сопротивление.
- Продумайте всю трассу. Важны не только метры, но и количество колен, переходников, решёток и других элементов.
- Если нужен плоский канал, подбирайте систему с подходящим переходником и пропускной способностью, а не только по внешним размерам короба.
- В квартире отдельно проверьте схему вентиляции. Не изменяйте общедомовой вентиляционный канал самостоятельно.
Таблица быстрого выбора
| Выход вытяжки | Базовый выбор | Что проверить |
|---|---|---|
| Ø150 мм | Канал Ø150 мм или разрешённая производителем плоская система сопоставимой пропускной способности | Допустимые переходы, длину и количество поворотов |
| Ø125 мм | Канал Ø125 мм | Не требуется ли по инструкции другой размер |
| Ø120 мм | Канал Ø120 мм либо штатная система производителя | Размеры переходников и конечного выхода |
| Ø100 мм | Ø100 мм только для вытяжки, рассчитанной на такое подключение | Паспорт модели и допустимую длину трассы |
| Патрубок больше существующего канала | Не сужать автоматически | Допустимость подключения и рекомендации производителя |

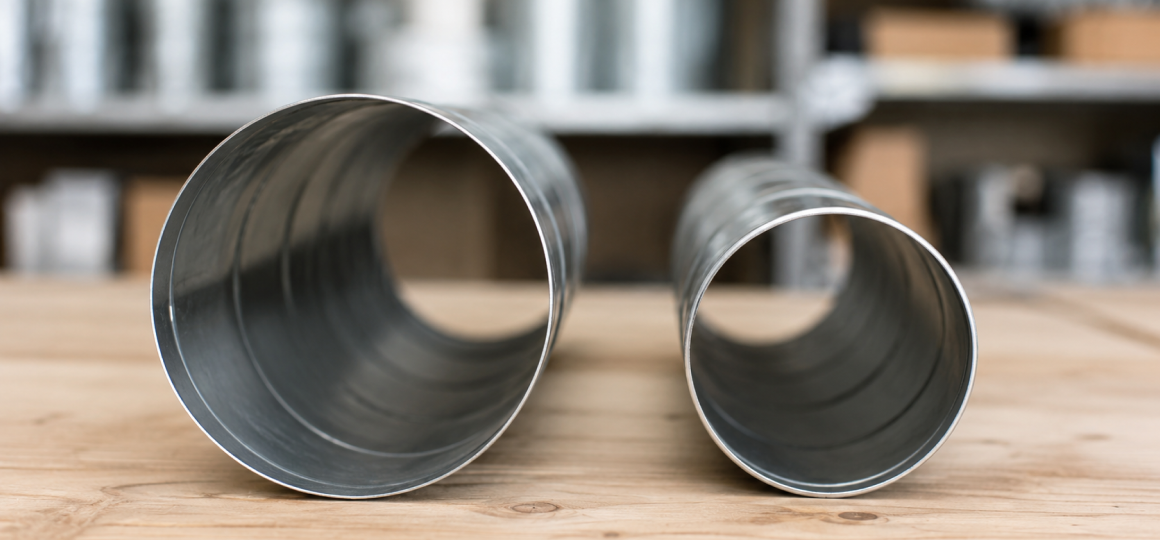

Почему важна площадь сечения воздуховода
Чем меньше проходное сечение канала, тем выше должна быть скорость воздуха при том же расходе. Это увеличивает сопротивление системы и может усилить аэродинамический шум.
| Размер круглого канала | Приблизительная площадь сечения | Сравнение с Ø150 мм |
|---|---|---|
| Ø150 мм | 177 см² | Базовое значение |
| Ø125 мм | 123 см² | Примерно на 31% меньше по площади |
| Ø120 мм | 113 см² | Примерно на 36% меньше |
| Ø100 мм | 79 см² | Примерно на 56% меньше |
Эти цифры показывают только геометрическую разницу. По ним нельзя определить точную потерю производительности вытяжки — для этого нужно учитывать сопротивление всей трассы и характеристики вентилятора.
Что будет, если поставить Ø125 или Ø100 вместо Ø150
Переход с Ø150 на Ø125 мм
Это заметное уменьшение проходного сечения. В зависимости от вытяжки и трассы оно может привести к снижению фактического расхода воздуха и увеличению шума.
Нельзя заранее обещать фиксированную потерю в процентах. Одна вытяжка перенесёт такое сопротивление лучше другой.
Переход с Ø150 на Ø100 мм
Такое сужение значительно сильнее: площадь канала уменьшается более чем наполовину.
Если инструкция вытяжки рассчитана на Ø150 мм, переход на Ø100 мм без прямого разрешения производителя лучше не планировать.
Можно ли использовать переходник?
Наличие переходника в продаже означает только возможность физически соединить два элемента. Оно не означает, что такое сужение допустимо для любой вытяжки.
Если переход разрешён производителем, предпочтительнее плавное изменение сечения без резкого ступенчатого сужения.
Какой плоский воздуховод выбрать вместо круглого Ø150 мм
Плоский канал удобен, если воздуховод нужно провести над шкафами, за кухонным гарнитуром или в другом месте с ограниченной высотой.
Но выбирать его только по формуле площади сечения нельзя.
Например, номинальный короб 220×90 мм имеет большую геометрическую площадь, чем круг Ø150 мм, и в вентиляционных системах существуют штатные переходы между такими размерами. Поэтому 220×90 мм может быть подходящим вариантом для трассы с подключением Ø150 мм.
При этом окончательный выбор зависит от конкретной системы воздуховодов и потерь давления её:
- прямых участков;
- поворотов;
- переходников;
- соединителей;
- решёток и клапанов.
Если производитель вытяжки предлагает собственную плоскую систему или указывает разрешённый прямоугольный размер, используйте именно его.
Как длина трассы и количество поворотов влияют на вытяжку
Универсального правила «воздуховод должен быть не длиннее 3–4 метров» нет.
В инструкции конкретной вытяжки может использоваться понятие эквивалентной длины: прямой участок создаёт одно сопротивление, а колено, переход или наружная решётка добавляют дополнительное.
Для хорошей работы вытяжки:
- делайте трассу максимально короткой;
- избегайте лишних поворотов;
- не ставьте несколько резких колен подряд;
- используйте плавные переходы;
- герметично соединяйте элементы;
- не создавайте ненужных сужений;
- проверяйте допустимую конфигурацию по инструкции вытяжки.
Иногда правильно выполненная трасса большей длины работает лучше короткой, но сильно зауженной и собранной из нескольких резких поворотов.
Круглый, плоский или гофрированный воздуховод — что выбрать
| Тип | Плюсы | Что учитывать |
|---|---|---|
| Круглый гладкий | Простая аэродинамика, удобен для прямой трассы | Нужно достаточно места по высоте и ширине |
| Плоский жёсткий | Удобно прятать за мебелью и над шкафами | Нужно правильно подобрать размер и фасонные части |
| Гибкий или гофрированный | Проще соединить элементы при сложной геометрии | Складки и изгибы создают дополнительное сопротивление; длинные участки нежелательны, если производитель рекомендует жёсткую трассу |
При сопоставимом сечении гладкий круглый канал обычно является самым простым вариантом с точки зрения движения воздуха. Плоский выбирают прежде всего ради удобства размещения.
Что учитывать при подключении вытяжки в многоквартирном доме
В квартире мало подобрать правильную трубу. Нужно ещё понимать, куда именно будет удаляться воздух.
Не следует самостоятельно:
- расширять отверстие общедомовой вентиляционной шахты;
- разрушать или изменять вентиляционный канал;
- подключать вытяжку к произвольному соседнему каналу;
- полностью перекрывать штатную естественную вентиляцию без проверки схемы.
Если существующий вентиляционный канал меньше патрубка новой вытяжки, сначала выясните устройство вентиляции дома и допустимый способ подключения.
Также мощной вытяжке нужен приток воздуха. При закрытых окнах и недостаточном притоке эффективность может снижаться, а направление воздуха в других вентиляционных каналах — меняться.
Если кухня газифицирована или изменение касается общей вентиляционной шахты, схему лучше предварительно проверить со специалистом или организацией, обслуживающей дом.
Какой воздуховод выбрать?
Выберите подходящий сценарий.
Сначала проверьте допустимую схему подключения
Не уменьшайте Ø150 до существующего меньшего канала автоматически. Проверьте инструкцию вытяжки и, если речь о квартире, устройство штатной вентиляции. Самостоятельно расширять общедомовую шахту не следует.
Смотреть системы воздуховодовРассмотрите плоскую систему воздуховодов
Для подключения Ø150 мм существуют плоские системы большого сечения, включая варианты 220×90 мм. Но выбирайте весь комплект — канал, переходы и повороты — по пропускной способности и требованиям вытяжки.
Смотреть системы воздуховодовØ125 мм может быть правильным выбором
Если инструкция вытяжки предусматривает Ø125 мм и вся трасса соответствует этому размеру, сохраняйте его без лишних сужений. Дополнительно проверьте длину, повороты и конечный выход.
Смотреть системы воздуховодовЧастые ошибки при выборе воздуховода
- Покупать канал по старому отверстию, не посмотрев инструкцию новой вытяжки.
- Сразу уменьшать Ø150 до Ø100 только потому, что такой канал уже есть.
- Верить фиксированным процентам потери производительности. Реальный результат зависит от всей системы.
- Считать переходник доказательством допустимости сужения. Он только соединяет разные размеры.
- Подбирать плоский короб исключительно по площади его внешнего сечения.
- Делать длинную трассу с большим количеством колен.
- Ставить несколько резких поворотов подряд.
- Использовать длинный участок сильно гофрированного воздуховода без необходимости.
- Автоматически добавлять второй обратный клапан. Сначала проверьте комплектацию и схему.
- Самостоятельно расширять отверстие общедомового вентиляционного канала.
- Полностью перекрывать штатную естественную вентиляцию кухни.
- Не предусматривать приток воздуха для мощной вытяжки.
Чек-лист перед покупкой
- Известна точная модель вытяжки.
- Проверена инструкция по монтажу.
- Известен требуемый размер выходного канала.
- Понятно, разрешает ли производитель прямоугольный канал.
- Нет незапланированного уменьшения сечения.
- Известна длина всей трассы.
- Посчитано количество поворотов и переходников.
- Выбран подходящий наружный выход или допустимое подключение к вентиляции здания.
- Учтён приток воздуха.
- Проверено, не дублируется ли обратный клапан.
- Все соединения можно герметично собрать.
- В квартире не планируется самовольное изменение общедомовой вентиляционной шахты.
FAQ — Ответы на вопросы
1. Какой диаметр воздуховода нужен для кухонной вытяжки?
Смотрите инструкцию конкретной вытяжки. Если она рассчитана на Ø150 мм и альтернативный размер не указан, лучше сохранить сопоставимое сечение по всей трассе.
2. Можно ли поставить Ø125 мм вместо Ø150 мм?
Только если это допускает производитель вытяжки или система рассчитана с учётом такого перехода. Универсальной допустимой потери в процентах не существует.
3. Что будет при переходе с Ø150 на Ø100 мм?
Площадь проходного сечения уменьшается более чем наполовину. Это создаёт существенное дополнительное сопротивление и может заметно снизить фактический расход воздуха и увеличить шум.
4. Подойдёт ли плоский воздуховод вместо круглого Ø150 мм?
Да, если такая конфигурация допускается вытяжкой и выбранная система имеет достаточную пропускную способность. Для Ø150 существуют переходы на крупные плоские каналы, например 220×90 мм.
5. Можно ли просто сравнить площадь круглого и плоского канала?
Площадь полезна для предварительного сравнения, но её недостаточно. Важны форма, внутренний размер, длина, повороты и сопротивление фасонных элементов.
6. Какой воздуховод меньше шумит — круглый или плоский?
При сопоставимых условиях гладкий круглый канал обычно аэродинамически выгоднее. Но правильно подобранный плоский канал тоже может работать хорошо.
7. Можно ли использовать гофру?
Если это разрешено производителем, короткий гибкий участок иногда используют для монтажа. Но длинная гофрированная трасса создаёт больше сопротивления, чем гладкий жёсткий канал.
8. Какой максимальной длины может быть воздуховод?
Универсального числа нет. Проверяйте максимально допустимую или эквивалентную длину в инструкции конкретной вытяжки и учитывайте каждое колено и переход.
9. Можно ли расширить вентиляционное отверстие в квартире под Ø150 мм?
Если отверстие относится к общедомовой вентиляционной системе, самостоятельно изменять его не следует. Сначала нужно выяснить конструкцию канала и допустимость работ.
10. Нужен ли обратный клапан?
Он нужен не во всех схемах. Клапан может уже находиться в вытяжке или конечном элементе канала. Дополнительный клапан устанавливайте только при необходимости и с учётом инструкции.
11. Почему вытяжка шумит сильнее после подключения воздуховода?
Причиной могут быть слишком маленькое сечение, резкое сужение, большое количество поворотов, длинная гофра, частично закрытый клапан или сопротивление выходной решётки.
12. Нужно ли учитывать приток воздуха?
Да. Вытяжка удаляет воздух из кухни, поэтому этот объём должен поступать обратно в помещение. Недостаточный приток способен ухудшить работу системы.
Итог
Правильный диаметр воздуховода определяется не площадью кухни и не старым отверстием в стене, а требованиями конкретной вытяжки и всей схемой отвода воздуха.
Если вытяжка рассчитана на Ø150 мм, сохранять сопоставимое сечение обычно правильнее, чем сразу уменьшать канал до Ø125 или Ø100 мм. Чем сильнее сужение, тем выше сопротивление и тем вероятнее снижение фактической производительности и рост шума.
Плоский воздуховод можно использовать там, где не помещается круглый, но его нельзя выбирать только по ширине и высоте. Проверяйте совместимость системы, переходники и потери давления.
И ещё одно важное правило для квартиры: не меняйте общедомовую вентиляционную шахту только ради того, чтобы туда поместился более крупный воздуховод. Сначала проверьте допустимую схему подключения.
