Для подземного дренажа могут понадобиться перфорированные трубы, соединительные элементы, обслуживающие колодцы, фильтрующая оболочка или обсыпка и участок отвода уже собранной воды. Но универсального комплекта для каждого участка нет: состав системы зависит от источника воды, грунта, рельефа, расчётного расхода и точки выпуска. Насос, геотекстиль, щебёночная обсыпка и неперфорированные трубы добавляют только тогда, когда они нужны выбранной схеме.
Что проверить перед покупкой материалов
- Источник воды. Убедитесь, что проблема действительно связана с водой в грунте, а не только с водостоком или поверхностными лужами.
- Трассу. Отметьте зоны водоприёма, соединения веток и предполагаемое направление отвода.
- Точку выпуска. До закупки должно быть понятно, куда попадёт собранная вода.
- Высотные отметки. Они покажут, можно ли организовать самотёк.
- Грунт. Его состав влияет на расположение труб и требования к дренажной оболочке.
- Расчётный поток. По нему вместе с уклоном и материалом трубы выбирают диаметр.
- Обслуживание. Продумайте доступ к участкам сети, которые потребуется контролировать или очищать.
Только после этого составляйте перечень материалов и считайте их количество.

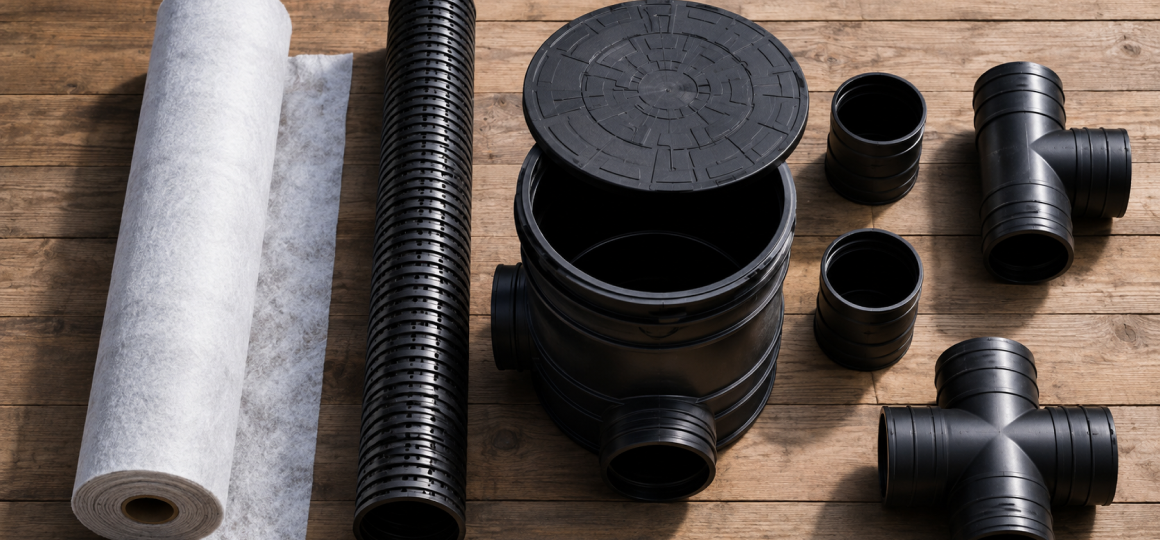

Какие трубы и фитинги нужны для дренажа

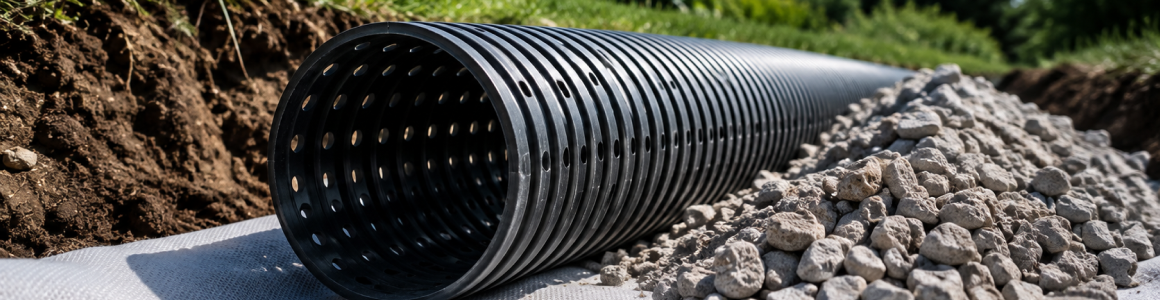

Перфорированные трубы
Они используются там, где вода должна поступать в систему непосредственно из окружающего грунта.
При выборе проверяйте:
- назначение трубы;
- внутренний и наружный диаметр;
- конструкцию перфорации;
- материал;
- кольцевую жёсткость;
- совместимые фитинги;
- наличие заводской оболочки, если она предусмотрена проектом.
Неперфорированные трубы
Могут использоваться на участках, где уже собранную воду нужно транспортировать без дополнительного водоприёма — например, от коллектора к точке выпуска.
Но утверждение, что каждой системе обязательно нужны и перфорированные, и неперфорированные трубы, слишком категорично. Конструкция зависит от трассы и способа выпуска воды.
Фитинги
Их количество определяется схемой.
- муфты соединяют прямые участки;
- тройники подключают дополнительные ветви;
- отводы применяются там, где они предусмотрены конструкцией системы;
- переходники соединяют совместимые элементы разных размеров;
- заглушки закрывают предусмотренные торцы.
Не добавляйте универсальный набор фитингов «про запас» без схемы трассы.
Нужны ли геотекстиль и щебень для дренажа
Фильтрующая конструкция должна обеспечивать поступление воды к дренажу и одновременно ограничивать нежелательное перемещение частиц грунта.
Геотекстиль
Плотность в граммах на квадратный метр сама по себе не определяет пригодность материала для конкретного дренажа.
При выборе важны:
- назначение материала;
- водопроницаемость;
- размер пор и фильтрационные характеристики;
- прочность;
- совместимость с конкретным грунтом и схемой дренажа.
Поэтому правило «для дренажа обязательно 150–200 г/м²» использовать нельзя.
Нужен ли геотекстиль всегда
Нет. Необходимость дренажной оболочки зависит от устойчивости и гранулометрического состава окружающего грунта. Иногда она необходима, а в других условиях может не требоваться.
Щебень или другой минеральный материал
Гранулометрический состав обсыпки также подбирается как часть фильтрующей конструкции. Нельзя назначать 20–40 мм универсальной фракцией, а 5–20 мм — исключительно материалом основания.
Если проект предусматривает минеральную обсыпку, материал должен соответствовать требованиям к водопроницаемости и взаимодействию с окружающим грунтом.
Песок
Не является обязательным пунктом любого дренажного комплекта. Подготовительный или фильтрующий слой используют только тогда, когда он предусмотрен конструкцией.
Какие колодцы нужны в дренажной системе
Смотровые и ревизионные точки
Они нужны для контроля и обслуживания сети там, где это предусмотрено схемой.
При проектировании учитывают:
- изменения направления;
- соединения нескольких веток;
- длину доступного для очистки участка;
- конструкцию трубы;
- способ промывки и обслуживания.
Колодец не обязательно устанавливать буквально на каждом небольшом повороте. Расстановку определяют вместе со схемой обслуживания.
Сборный колодец
Может понадобиться там, где несколько линий объединяются либо где воду требуется временно собрать перед дальнейшим самотечным или насосным отводом.
Сам факт наличия низкой точки участка ещё не означает, что в ней обязательно нужен насосный колодец.
Когда нужен дренажный насос и обратный клапан
Насос рассматривают, если собранную воду невозможно отвести самотёком в предусмотренную точку выпуска.
Для выбора насоса определите:
- требуемую производительность;
- необходимый напор;
- высоту подъёма;
- длину и диаметр напорной линии;
- степень загрязнения воды;
- допустимый размер твёрдых включений;
- необходимость автоматического включения.
Ровный участок сам по себе не является достаточным основанием для покупки насоса. Сначала сравните фактические отметки водосборной точки и выпуска.
Нужен ли обратный клапан
Зависит от конструкции насоса и напорной линии. Он применяется там, где необходимо ограничить обратное движение воды после остановки насоса, но может быть встроен в оборудование или иметь ограничения по установке.
Проверяйте схему подключения и инструкцию выбранной модели, а не добавляйте обратный клапан автоматически.
Как рассчитать количество материалов
Трубы
Сначала измерьте длину каждого участка трассы. Отдельно посчитайте перфорированные водоприёмные линии и участки транспортировки воды.
Небольшой монтажный запас допустим как организационное решение, но универсальных обязательных 10–15% нет. Его величина зависит от длины поставляемых труб, числа подрезок и конфигурации трассы.
Фитинги
Считайте непосредственно по схеме: количество соединений, ответвлений, переходов и конечных участков.
Геотекстиль
Если он предусмотрен проектом, площадь определяется конструкцией оболочки траншеи или трубы, шириной материала и требуемыми нахлёстами конкретной системы.
Не используйте универсальный нахлёст 20–30 см без требования проектного решения или инструкции материала.
Минеральная обсыпка
Объём материала рассчитывается по фактическому поперечному сечению предусмотренной обсыпки:
Объём = площадь поперечного сечения обсыпки × длина участка.
Из результата вычитают объём трубы и других элементов, если для сметы требуется повышенная точность.
Не используйте одинаковые значения «30–40 см ширины, 15 см снизу и 10–15 см сверху» для каждого проекта.
Колодцы
Количество определяется схемой сети и необходимыми точками обслуживания, объединения потоков и перекачки.
Какие инструменты нужны для монтажа
Конкретный набор зависит от объёма земляных работ, материала труб и схемы системы.
- Рулетка — для разметки трассы и контроля размеров.
- Колышки и шнур — для переноса трассы на участок.
- Лазерный нивелир или другое подходящее геодезическое оборудование — для контроля отметок.
- Лопаты или землеройная техника — в зависимости от объёма траншей.
- Инструмент для резки трубы — под материал конкретного трубопровода.
- Нож или ножницы — если требуется раскрой геотекстиля.
- Средства индивидуальной защиты — под выполняемые работы и используемый инструмент.
Герметик, лента или крепёж не являются универсальными расходниками для каждого соединения. Используйте только способы монтажа, предусмотренные системой труб и колодцев.
Таблица быстрого выбора материалов
| Задача | Что выбрать | Почему |
|---|---|---|
| Собирать воду непосредственно из грунта | Перфорированную дренажную трубу | Через водоприёмные отверстия вода поступает внутрь системы |
| Транспортировать уже собранную воду | Подходящий неперфорированный участок трубы при необходимости | Дополнительный водоприём на этом участке не нужен |
| Ограничить попадание частиц грунта | Оболочку или фильтрующую конструкцию, рассчитанную по грунту | Одна плотность геотекстиля не определяет его пригодность |
| Обслуживать разветвлённую сеть | Смотровые точки по схеме | Доступ нужен там, где это требуется для контроля и очистки |
| Нет самотечного выпуска | Сборный колодец и насос, если это подтверждено расчётом | Вода должна быть поднята до точки дальнейшего отвода |
| Организовать поверхностный сбор дождевой воды | Лотки и дождеприёмники как отдельную систему | Это другая задача, чем приём воды непосредственно из грунта |
Частые ошибки при покупке материалов
- Покупать полный комплект до определения точки выпуска. Сначала нужно понять, куда система будет отводить воду.
- Выбирать геотекстиль только по плотности. Важны его назначение и фильтрационные характеристики в сочетании с грунтом.
- Считать геотекстиль обязательным для любого дренажа. Необходимость оболочки зависит от грунтовых условий.
- Назначать одну фракцию щебня для всех участков. Минеральная обсыпка должна соответствовать конструкции фильтра.
- Использовать универсальный уклон 1–2 см на метр. Уклон связан с диаметром, материалом трубы и расчётным расходом.
- Считать колодец обязательным на каждом повороте. Точки обслуживания выбираются по конфигурации сети.
- Покупать насос только потому, что участок ровный. Сначала определяется возможность самотёчного выпуска.
- Добавлять гидроизоляцию фундамента в любую смету дренажа. Это отдельная система защиты здания, которая нужна только в соответствующем проекте.
Какой комплект материалов нужен вам?
Выберите основной сценарий.
Начните с параметров грунта и дренажной трубы
Определите расчётный поток, схему расположения труб и необходимость фильтрующей оболочки. Не покупайте геотекстиль или щебень по универсальной схеме до оценки грунта.
Составьте ведомость по готовой схеме
Отдельно посчитайте длину труб, число соединений, обслуживающих точек и материалы фильтрующей конструкции. Запас добавляйте с учётом формата поставки и подрезок.
Проверьте насосную схему
Рассчитайте требуемые производительность и напор, определите степень загрязнения воды и диаметр напорной линии. Необходимость обратного клапана проверяйте по схеме и инструкции оборудования.
Частые вопросы
Какой геотекстиль нужен для дренажа?
Его нельзя выбирать только по плотности. Сначала нужно определить, нужна ли оболочка вообще, а затем подобрать характеристики материала с учётом состава грунта и конструкции системы.
Какую фракцию щебня использовать?
Универсальной фракции для каждого дренажа нет. Размер и состав минеральной обсыпки должны соответствовать грунту и назначению фильтрующей конструкции.
Обязательно ли нужны два вида труб?
Нет. Перфорированные участки нужны там, где система принимает воду из грунта. Неперфорированные применяют там, где необходимо только транспортировать уже собранную воду. Конкретное сочетание определяется схемой.
Нужен ли ревизионный колодец на каждом повороте?
Не обязательно. Смотровые точки размещают так, чтобы систему можно было контролировать и обслуживать с учётом длины веток, соединений и способа очистки.
Как рассчитать количество щебня?
Используйте фактическое поперечное сечение предусмотренной проектом обсыпки и умножьте его на длину участка. Не применяйте одинаковую ширину и толщину слоя для всех систем.
Когда нужен дренажный насос?
Когда предусмотренную точку выпуска нельзя обеспечить самотёком и требуется поднять воду. Насос выбирают по производительности, напору и характеристикам откачиваемой воды.
Нужен ли обратный клапан после насоса?
Зависит от оборудования и схемы напорного трубопровода. Он может понадобиться для ограничения обратного потока, быть встроенным в систему или иметь специальные условия монтажа. Проверяйте инструкцию выбранного насоса.
Итог
Полный список материалов для дренажа составляют только после определения источника воды, трассы и точки выпуска. В базовую систему могут входить перфорированные трубы и фитинги, а геотекстиль, минеральная обсыпка, неперфорированный отвод, колодцы и насос добавляются по условиям проекта. Не привязывайте закупку к универсальным значениям плотности геотекстиля, фракции щебня или уклона трубы — эти параметры должны работать как единая система.
