Какие элементы нужны для сборки дымохода: список от печи до окончания трубы

С чего начать комплектацию

Не начинайте покупку с подсчёта прямых труб. Сначала подготовьте схему дымохода и изучите официальную инструкцию печи, камина или котла.

Перед составлением списка выпишите:

• точную модель отопительного прибора;
• вид топлива;
• размер и расположение выходного патрубка;
• разрешённый тип дымохода;
• минимальную высоту системы;
• ограничения по длине и поворотам;
• место вывода — через стену или кровлю;
• материал стен, потолка и кровли;
• расположение балок и стропил;
• места установки опор;
• способ осмотра и очистки;
• тип окончания трубы.

После этого нарисуйте трассу с размерами и отметьте каждый прямой участок, поворот, проход, опору и обслуживаемый узел.

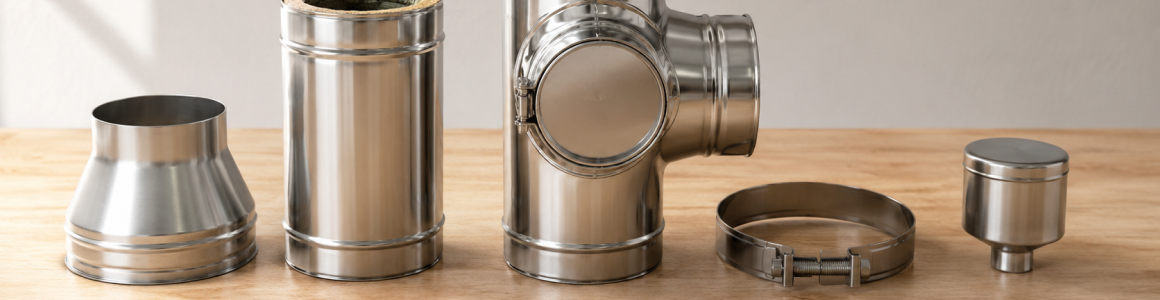

Основные элементы дымохода

Элемент подключения к отопительному прибору

Первый элемент соединяет патрубок печи или котла с дымоходом. Его конструкция зависит от модели оборудования и может называться адаптером, стартовым модулем, переходом или патрубком подключения.

Проверьте:

• номинальный внутренний диаметр;
• форму и глубину посадки;
• направление соединения;
• допустимость установки непосредственно на прибор;
• принадлежность к выбранной серии дымохода.

Прямые трубы

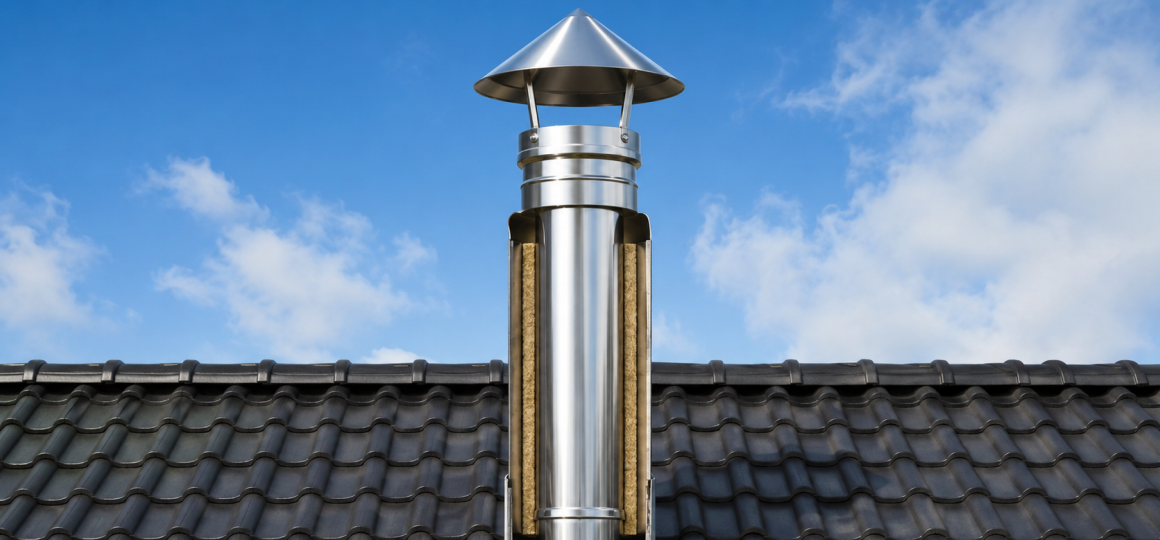

Прямые модули формируют основную трассу. Они могут быть одноконтурными или теплоизолированными. Конструкцию каждого участка выбирают по температуре, расположению, расстоянию до горючих материалов и документации системы.

Для расчёта используйте монтажную длину модуля после соединения, а не только число, указанное в его названии.

Соединительные хомуты

Хомут фиксирует стык двух модулей, если он предусмотрен конструкцией системы. Он не всегда является несущей опорой и не должен самостоятельно удерживать вес всей вертикальной трубы.

Доступ для очистки

Дымоход должен оставаться доступным для осмотра и удаления отложений. В зависимости от схемы доступ обеспечивают через ревизионный элемент, нижнюю заглушку тройника, дверцу существующего канала или другой предусмотренный системой узел.

Отдельный модуль с названием «ревизия» нужен не всегда, но возможность обслуживания обязательна для практической эксплуатации.

Какие детали нужны не всегда

Переход с одноконтурной трубы на сэндвич

Такой элемент нужен только при комбинированной схеме. Место перехода выбирают по документации печи и дымохода. Соединение не следует размещать внутри стены, потолка или другого закрытого прохода.

Отвод

Отвод изменяет направление трассы. Чем меньше поворотов, тем проще осматривать и очищать дымоход. Допустимый угол и количество отводов проверяют по инструкции конкретной системы.

Тройник

Тройник часто используют при выводе трубы через наружную стену: один канал приходит от прибора, второй формирует вертикальную часть, а нижняя ветвь предоставляет доступ для обслуживания.

В прямой вертикальной системе через кровлю тройник может не понадобиться.

Конденсатосборник

Этот элемент добавляют, если схема предусматривает сбор и отвод конденсата. Его необходимость зависит от топлива, температуры газов, расположения трассы и конструкции дымохода.

Конденсатосборник не заменяет ревизию, а ревизия не всегда выполняет функцию отвода влаги.

Шибер

Шибер используют только с оборудованием и системой, где он предусмотрен. Самовольно устанавливать дополнительную заслонку нельзя: она может нарушить отвод продуктов сгорания.

Искроуловитель

Искроуловитель требуется не каждому дымоходу. Его применение зависит от топлива, типа кровли и действующих требований. Сетка не должна чрезмерно перекрывать выход и должна оставаться доступной для осмотра и очистки.

Комплект для разных схем

Прямой вывод через потолок и кровлю

Возможный состав:

• адаптер подключения;
• разрешённый стартовый участок;
• прямые дымоходные модули;
• переход на теплоизолированную трубу, если он нужен;
• потолочный проходной узел;
• элемент кровельного прохода;
• опоры и крепления;
• доступ для очистки;
• подходящее окончание трубы.

При прямой вертикальной трассе тройник и конденсатосборник могут отсутствовать.

Вывод через наружную стену

Возможный состав:

• элемент подключения к прибору;
• прямой участок;
• отвод или тройник по проекту;
• проход через стену;
• наружный тройник с нижним обслуживаемым участком;
• конденсатосборник, если он предусмотрен;
• опорная площадка;
• настенные кронштейны;
• теплоизолированные прямые трубы;
• окончание наружной вертикальной части.

Наружная труба должна иметь самостоятельную опору. Нельзя передавать её полный вес на патрубок печи или на горизонтальный участок.

Подключение к существующему каналу

До покупки переходов необходимо обследовать старый дымоход: проверить сечение, высоту, герметичность, материал, чистоту и совместимость с новым оборудованием.

Возможный комплект включает адаптер, соединительный участок, гильзу или другой разрешённый элемент. Конкретное решение определяют после обследования, а не только по размеру старого отверстия.

Как составить список за 2 минуты

1. Найдите инструкцию оборудования. Зафиксируйте диаметр и разрешённую схему подключения.
2. Нарисуйте маршрут. Отметьте стены, потолок, чердак, кровлю и наружные участки.
3. Разделите трассу на модули. Используйте монтажные размеры конкретной серии.
4. Добавьте только необходимые повороты. Не усложняйте маршрут ради сохранения старого отверстия.
5. Определите способ очистки. Предусмотрите доступ к нижней части и сложным участкам.
6. Рассчитайте опоры. Отделите соединительные хомуты от несущих кронштейнов.
7. Спроектируйте проходы. Потолочный и кровельный узлы выполняют разные функции.
8. Проверьте окончание. Оно должно соответствовать прибору и не мешать выходу продуктов сгорания.
9. Сверьте совместимость. Все модули должны подходить по серии, посадке и рабочим характеристикам.
10. Передайте схему монтажнику. Проверьте список до оформления заказа.

Таблица быстрого выбора

Как рассчитать количество труб

Номинальная длина модуля и длина после сборки могут отличаться. Часть трубы входит в соседний элемент, поэтому простое сложение размеров из названий товаров даёт ошибку.

1. Измерьте трассу по оси. Зафиксируйте вертикальные и наклонные участки.
2. Разделите её на узлы. Отдельно отметьте адаптеры, повороты, тройник и проходы.
3. Найдите монтажную длину. Используйте данные производителя каждого элемента.
4. Учтите глубину соединений. Не прибавляйте полный номинальный размер каждого модуля.
5. Проверьте отметки переходов. Переход на сэндвич должен попасть в разрешённое и доступное место.
6. Не режьте заводские модули без разрешения. Возможность подрезки зависит от конструкции элемента.
7. Проверьте итоговую высоту. После всех соединений окончание должно находиться на проектной отметке.

Крепления и опоры

Соединительный хомут

Фиксирует стык модулей, если предусмотрен производителем. Не заменяет несущую конструкцию.

Настенный кронштейн

Удерживает наружную трассу на заданном расстоянии от фасада. Шаг установки определяют по инструкции системы, массе трубы, диаметру и ветровой нагрузке.

Опорная площадка

Принимает вес вертикальной части. Обычно требуется возле наружного тройника или на другом предусмотренном проектом уровне.

Разгрузочная опора

Используется на протяжённых трассах, чтобы нижние элементы не воспринимали вес всей системы.

Растяжки

Могут потребоваться для высокой свободной части над кровлей. Необходимость, число и место крепления определяют по инструкции производителя и проекту.

Проход через потолок и кровлю

Потолочный проход

Его задача — сохранить предусмотренное расстояние между горячей трубой и горючей конструкцией. Размер узла нельзя выбирать только по наружному диаметру сэндвича.

Необходимо проверить:

• требуемый размер проёма;
• положение деревянных балок;
• допустимое расстояние до горючих материалов;
• состав негорючего заполнения;
• толщину перекрытия;
• отсутствие скрытых соединений;
• возможность осмотра.

Кровельный проход

Его основная задача — герметизировать место выхода через крышу и сохранить безопасные условия вокруг трубы. Тип разделки выбирают по материалу кровли, уклону, наружному диаметру и температуре.

Гибкий кровельный проход нельзя применять автоматически. Сначала проверьте его допустимую температуру и совместимость с дымоходом. Для отдельных систем используется металлическая разделка или другое заводское решение.

Потолочно-проходной узел и кровельная разделка не заменяют друг друга: первый отвечает за пересечение конструкции, второй — преимущественно за кровельное примыкание и защиту от воды.

Как выбрать окончание трубы

Верхний элемент выбирают по виду оборудования и топлива. Это может быть простое окончание, зонт, дефлектор, искроуловитель или заводской терминал.

Проверьте:

• разрешён ли элемент производителем оборудования;
• не уменьшает ли он свободный выход продуктов сгорания;
• нужна ли защита от осадков;
• требуется ли искроуловитель;
• не будет ли сетка быстро забиваться;
• доступен ли верх трубы для осмотра;
• подходит ли окончание для газового, дровяного или другого оборудования.

Не устанавливайте произвольный зонт на заводской котельный терминал и не выбирайте дефлектор только ради обещания усилить тягу.

Частые ошибки

1. Покупать одинаковый комплект для любой печи. Состав зависит от оборудования и маршрута.
2. Считать одноконтурный старт обязательным. Его применение должно быть разрешено документацией.
3. Добавлять тройник в прямую вертикальную систему без необходимости. Это усложняет трассу и увеличивает число стыков.
4. Считать конденсатосборник обязательным для всех дымоходов. Его устанавливают только по предусмотренной схеме.
5. Выбирать большой диаметр для большого дома. Размер определяет отопительный прибор, а не площадь здания.
6. Покупать трубы по номинальной длине без учёта посадки. Собранная трасса получается короче расчёта.
7. Использовать один интервал для всех кронштейнов. Шаг зависит от конкретной системы и нагрузки.
8. Считать соединительный хомут опорой. Он может не быть рассчитан на вес вертикальной трассы.
9. Размещать стык внутри перекрытия. Соединение становится недоступным для проверки.
10. Считать проходной короб готовой противопожарной разделкой. Необходимо проверить размеры и материалы всего узла.
11. Использовать любой мастер-флеш. Некоторые изделия не рассчитаны на температуру дымовой трубы.
12. Устанавливать произвольный зонт. Насадка может ухудшить свободный выход продуктов сгорания.
13. Соединять элементы разных производителей по одному диаметру. Посадка и рабочие характеристики могут не совпасть.
14. Закрывать ревизию отделкой. Доступ для осмотра и очистки должен сохраняться.

Итоговый чек-лист

Перед заказом убедитесь, что в схеме указаны:

• элемент подключения к отопительному прибору;
• прямые трубы с учётом монтажной длины;
• переходы между типами труб;
• только необходимые отводы;
• доступ для осмотра и очистки;
• тройник и конденсатосборник, если они нужны;
• несущие опоры и настенные крепления;
• проход через стену или потолок;
• кровельное примыкание;
• подходящее окончание трубы;
• совместимые хомуты и уплотняющие материалы;
• возможность разобрать и обслужить систему.

Все элементы необходимо проверять по документации одной дымоходной системы. Совпадение диаметра не гарантирует совместимость переходов, хомутов и модулей разных производителей.
