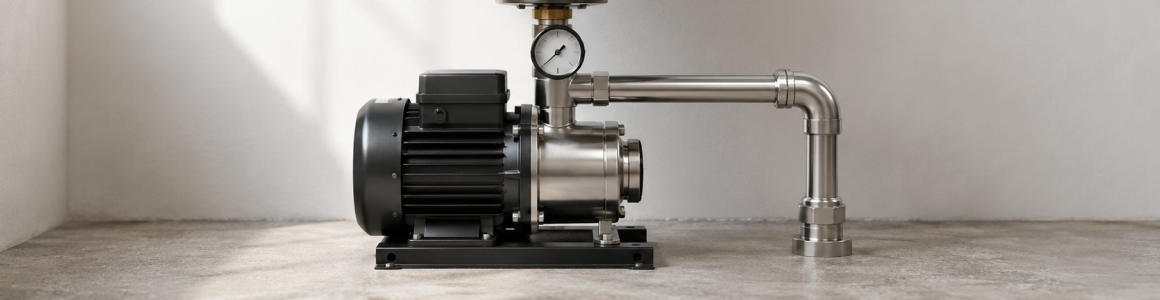

Как защитить насос и насосную станцию от поломок

С чего начать защиту насоса

Не покупайте реле, стабилизатор или дополнительный гидроаккумулятор до проверки существующей системы.

Сначала запишите:

• тип насоса;
• тип источника воды;
• модель и мощность двигателя;
• номинальный ток;
• напряжение и число фаз;
• характеристики встроенной автоматики;
• объём и состояние гидроаккумулятора;
• пороги включения и отключения;
• динамический уровень и дебит источника;
• частоту запусков;
• место установки;
• условия зимней эксплуатации.

Изучите паспорт оборудования. Некоторые насосы уже имеют защиту от сухого хода, перегрева, частых включений и опасных режимов двигателя.

Основные причины поломок

• работа без воды;
• слишком частые пуски;
• пониженное или повышенное напряжение;
• перегрузка двигателя;
• заклинивание рабочего колеса;
• потеря или перекос фаз;
• длительная работа без расхода;
• гидроудар;
• подсос воздуха;
• песок и абразивные примеси;
• кавитация;
• утечки;
• замерзание воды;
• неправильная настройка автоматики;
• несоответствие насоса системе.

Одно защитное устройство не контролирует все перечисленные риски.

Как подобрать защиту за 2 минуты

1. Проверьте встроенные функции. Не дублируйте автоматику без необходимости.
2. Определите риск сухого хода. Учитывайте уровень и дебит источника.
3. Выберите способ контроля воды. По уровню, давлению, потоку или нагрузке двигателя.
4. Измерьте напряжение. Проверьте сеть при запуске и работе.
5. Подберите моторную защиту. Учитывайте ток, фазы и режим двигателя.
6. Проверьте число пусков. Частые включения требуют диагностики бака, утечек и реле.
7. Осмотрите обратный клапан. Проверьте комплектацию и место установки.
8. Оцените гидравлику. Исключите работу без расхода и резкие изменения потока.
9. Проверьте качество воды. Песок и загрязнения ускоряют износ.
10. Защитите оборудование от воды и мороза. Учитывайте рабочую температуру и возможность слива.
11. Предусмотрите контроль утечек. Особенно в доме без постоянного наблюдения.
12. Передайте схему специалисту. Он проверит совместимость защитных устройств.

Как защитить насос от сухого хода

Подходящий способ зависит от источника, насоса и режима работы.

Поплавковый выключатель

Контролирует уровень в колодце или накопительной ёмкости. Для него должно быть достаточно свободного пространства.

Электродные датчики

Отслеживают наличие воды на заданном уровне. Необходимо учитывать электропроводность жидкости и требования контроллера.

Реле давления

Может отключать насос при падении давления ниже установленного значения. Такой способ подходит не каждой гидравлической схеме.

Реле потока

Контролирует движение воды. Оно должно соответствовать минимальному расходу, диаметру и допустимому давлению.

Электронная моторная защита

Определяет сухой ход по изменению нагрузки, мощности или тока двигателя. Порог необходимо настроить для конкретного насоса.

После срабатывания защита может требовать ручного запуска либо выполнять автоматические попытки повторного включения. Интервал перезапуска должен позволять источнику восстановиться.

Почему насос часто включается

Запуск каждые несколько секунд называется коротким циклом. Такой режим увеличивает нагрузку на двигатель, контакты и автоматику.

Проверьте:

• утечки воды;
• герметичность трубы;
• обратный клапан;
• давление воздуха в баке;
• состояние мембраны;
• полезный объём гидроаккумулятора;
• пороги реле давления;
• соответствие насоса расходу;
• настройки электронной автоматики;
• дебит источника.

Как проверить гидроаккумулятор

1. Отключите питание насоса.
2. Откройте кран и полностью сбросьте давление воды.
3. Измерьте давление воздуха через ниппель.
4. Сравните результат с инструкцией бака и настройкой реле.
5. Проверьте, не выходит ли из ниппеля вода.

Вода из воздушного ниппеля обычно указывает на повреждение мембраны. Универсальное давление для всех баков использовать нельзя.

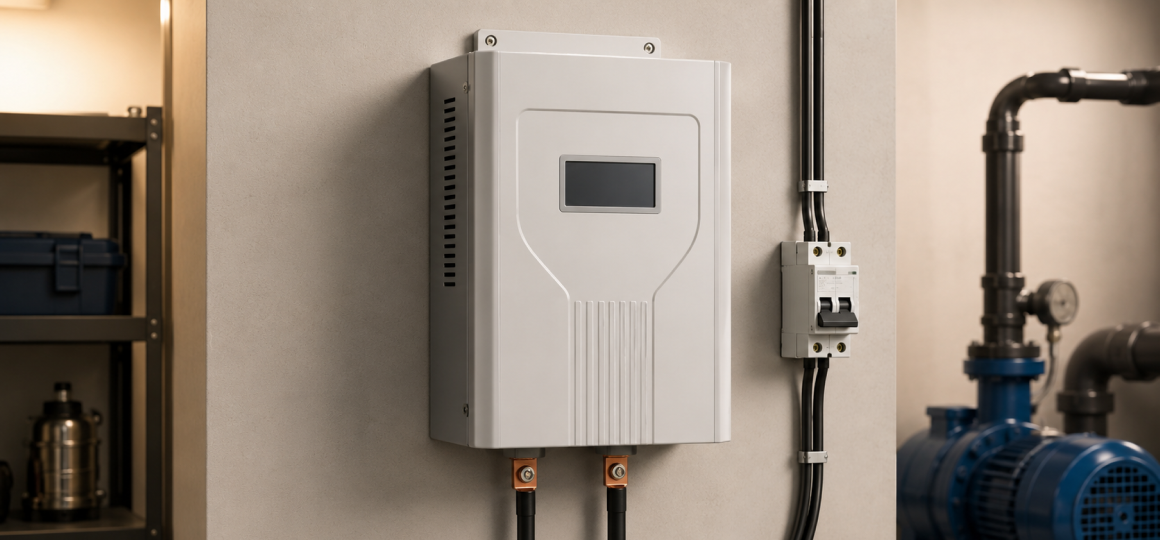

Электрическая защита

Состав защиты зависит от двигателя и электроустановки.

Автоматический выключатель

Защищает линию от короткого замыкания и перегрузки в пределах рассчитанной схемы. Его нельзя выбирать только по мощности насоса.

Дифференциальная защита

Реагирует на ток утечки. Она не заменяет автомат и не защищает от повышенного напряжения.

Моторная защита

В зависимости от оборудования может контролировать:

• перегрузку;
• заклинивание;
• длительный запуск;
• пониженное и повышенное напряжение;
• потерю фазы;
• перекос фаз;
• сухой ход по нагрузке;
• слишком частые пуски.

Реле напряжения

Отключает насос, если напряжение выходит за установленные пределы, и возобновляет работу после восстановления сети в соответствии с настройками.

Стабилизатор

Рассматривайте его после измерения сети. Проверьте рабочий диапазон, пусковую способность, допустимый ток и совместимость с двигателем.

Стабилизатор не заменяет автоматическую, дифференциальную и моторную защиту.

Гидравлическая защита

Обратный клапан

Проверьте, встроен ли он в насос. Отдельный клапан подбирают по диаметру, давлению, направлению и разрешённому положению монтажа.

Работа с закрытой подачей

Автоматика должна отключать насос при достижении установленного давления. Длительная работа без расхода может привести к нагреву и повреждению отдельных типов насосов.

Гидроудар

Возникает при резком изменении скорости воды. Риск повышают:

• длинная магистраль;
• малый диаметр трубы;
• быстро закрывающиеся клапаны;
• резкая остановка насоса;
• быстрое заполнение пустой трубы;
• неправильное расположение обратных клапанов.

Решение подбирают расчётом. Могут применяться плавный запуск и остановка, мембранный бак или специальный компенсатор.

Предохранение от избыточного давления

Максимальное давление насоса, автоматики, бака, фильтров и труб должно быть совместимо. При необходимости предусматривают предохранительный клапан или ограничение давления по проекту.

Защита от утечек

Даже небольшая утечка может вызывать повторные пуски и сокращать ресурс насоса.

Проверьте:

• унитазы;
• краны;
• наружный полив;
• обратный клапан;
• скрытые соединения;
• фильтры;
• водонагреватель;
• трубу от источника.

Для дополнительной защиты можно предусмотреть датчики протечки, автоматическое перекрытие воды, ограничение максимального времени работы и уведомление об аварии.

Песок, грязь и кавитация

Песок

Абразивные частицы изнашивают рабочие колёса, уплотнения и клапаны. Проверьте допустимое содержание примесей в паспорте насоса.

Фильтры

Не устанавливайте тонкий загрязняющийся фильтр на всасывающей линии поверхностного насоса без разрешения производителя. Он может ограничить подачу воды.

Кавитация

Может возникать при недостаточном входном давлении, больших потерях во всасывающей линии или работе с чрезмерным расходом.

Признаки:

• треск и шум;
• вибрация;
• снижение подачи;
• нестабильное давление;
• повреждение рабочих колёс.

Не пытайтесь устранить кавитацию только заменой автоматики. Необходимо проверить источник, трубу и рабочую точку насоса.

Защита от замерзания

Если помещение может промерзать, одной теплоизоляции недостаточно.

Перед зимой необходимо удалить воду из:

• корпуса поверхностного насоса;
• гидроаккумулятора;
• фильтров;
• обратных клапанов;
• наружных труб;
• поливочных ветвей;
• соединений и низких участков.

Соблюдайте процедуру из инструкции оборудования. Не включайте замёрзший насос и не отогревайте пластиковые детали открытым огнём.

Для круглогодичной эксплуатации оборудование размещают в условиях допустимой температуры и защищают от затопления и конденсата.

Таблица диагностики

Регулярное обслуживание

Периодически проверяйте:

• частоту включений;
• давление по манометру;
• предзаряд гидроаккумулятора;
• состояние мембраны;
• работу защиты от сухого хода;
• настройки реле;
• обратный клапан;
• фильтры;
• утечки;
• ток и напряжение двигателя;
• состояние кабеля;
• крепления и вибрацию;
• условия вентиляции;
• слив перед морозами.

После изменения настроек записывайте новые значения. Не регулируйте реле без манометра и инструкции.

Частые ошибки

1. Покупать защиту без проверки встроенных функций. Устройства дублируют или нарушают работу друг друга.
2. Выбирать реле только по мощности. Не учитываются ток и коммутационная способность.
3. Назначать одно реле всем источникам. Не учитывается способ определения воды.
4. Считать стабилизатор обязательным. Сеть предварительно не измеряется.
5. Заменять стабилизатором моторную защиту. Не контролируются перегрузка и заклинивание.
6. Лечить частые циклы большим баком. Не проверяются утечки и мембрана.
7. Измерять предзаряд в заполненной системе. Получается неверное значение.
8. Устанавливать лишний обратный клапан. Возрастают потери и сложность диагностики.
9. Считать клапан полной защитой от гидроудара. Не анализируется скорость потока.
10. Оставлять насос работать без расхода. Возможны нагрев и повреждение.
11. Игнорировать небольшие утечки. Они вызывают постоянные пуски.
12. Ставить ограничивающий фильтр на всасывание. Возникает недостаток подачи.
13. Размещать автоматику в сырости. Не учитываются IP и температура.
14. Надеяться только на утеплитель. Вода замерзает при длительном морозе.
15. Менять настройки без диагностики. Истинная причина поломки остаётся.

Итоговый чек-лист

Перед покупкой и настройкой проверьте:

• модель и тип насоса;
• встроенные защитные функции;
• источник воды;
• динамический уровень;
• устойчивый дебит;
• принцип определения сухого хода;
• задержку повторного запуска;
• номинальный и пусковой ток;
• напряжение при запуске;
• число фаз;
• моторную защиту;
• автоматический выключатель;
• дифференциальную защиту;
• необходимость реле напряжения;
• необходимость стабилизатора;
• частоту включений;
• утечки;
• предзаряд бака;
• состояние мембраны;
• настройки реле;
• обратный клапан по схеме;
• риск работы без расхода;
• риск гидроудара;
• качество воды;
• состояние фильтров;
• рабочую температуру;
• защиту от затопления;
• возможность полного слива;
• доступ для обслуживания.

Надёжная защита насоса — это не одно реле или стабилизатор, а согласованная система контроля воды, двигателя, давления и условий эксплуатации.
