Короткий ответ
При выборе УЗО для квартиры или частного дома проверьте пять параметров: ток утечки, тип дифференциального тока, номинальный ток, количество полюсов и соответствие устройства схеме электроснабжения. Для многих бытовых конечных линий применяют чувствительность 30 мА. Для линий с техникой, способной создавать пульсирующий постоянный дифференциальный ток, рассматривают Type A — с учётом характеристик оборудования и проекта электроснабжения.
УЗО не защищает проводку от перегрузки и короткого замыкания. Для этого требуется автоматический выключатель либо дифавтомат, который совмещает защиту от сверхтока и дифференциального тока.
Подбор можно начать в разделе автоматических и дифференциальных выключателей Saray.ru.
Какую задачу решаем
УЗО контролирует дифференциальный ток и отключает защищаемую цепь при возникновении утечки. Чтобы правильно подобрать устройство, сначала определите:
- какую линию нужно защитить;
- нужен комплект «УЗО + автомат» или дифавтомат;
- какой ток утечки предусмотрен для этой линии;
- какой тип дифференциального тока должен обнаруживать аппарат;
- однофазная или трёхфазная сеть используется;
- требуется ли отдельная защита оборудования от недопустимого напряжения или импульсных перенапряжений.
Главная ошибка — выбирать УЗО отдельно от остальной схемы. Его параметры должны быть согласованы с нагрузкой, кабелем, автоматическим выключателем и условиями эксплуатации.
Когда нужно УЗО
Дифференциальную защиту применяют на линиях, где необходимо отключение при появлении опасного тока утечки. В бытовой электросети это особенно актуально для:
- розеточных групп;
- стиральных и посудомоечных машин;
- водонагревателей;
- оборудования кухни и санузла;
- отдельных линий частного дома;
- гаража и мастерской;
- наружного электрооборудования;
- дачных и хозяйственных построек.
Конкретная схема зависит от проекта электроснабжения и требований к защищаемой линии.
Если щит установлен в гараже, холодной пристройке, хозяйственном помещении или на даче в Ульяновской области, дополнительно проверьте допустимую температуру эксплуатации оборудования, влажность и степень защиты щита.

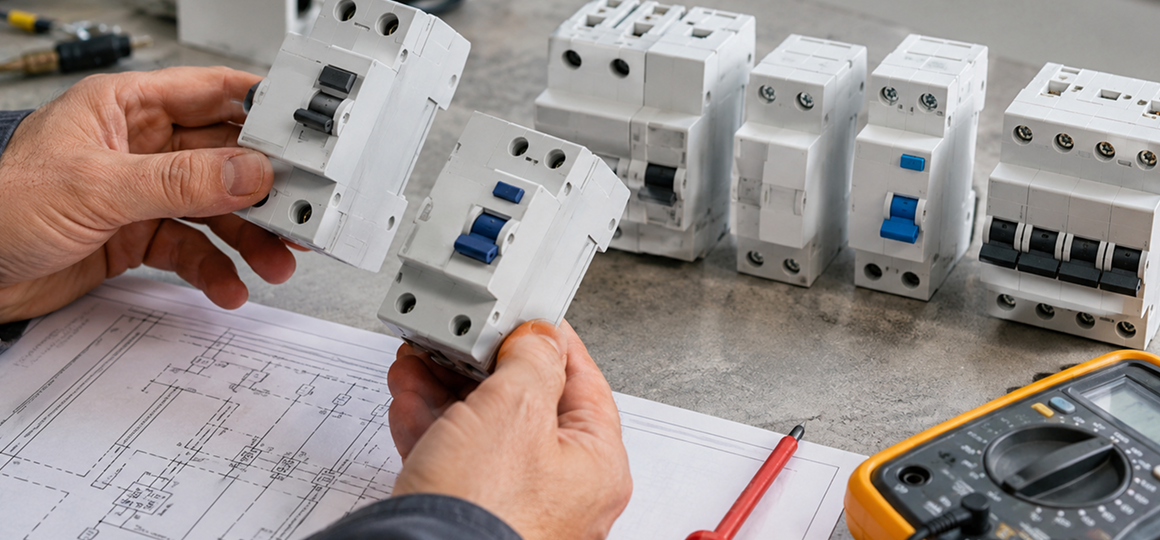

Как выбрать УЗО
При подборе устройства последовательно проверьте основные параметры.
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Ток утечки | Значение в мА; для многих бытовых конечных линий применяется 30 мА | Определяет чувствительность устройства к дифференциальному току |
| Тип УЗО | Type AC, Type A и другие типы для специальных нагрузок | Определяет характер дифференциального тока, на который реагирует устройство |
| Номинальный ток | Значение в амперах и согласование с защитой линии | УЗО должно работать в допустимом токовом режиме и иметь предусмотренную схемой защиту от сверхтока |
| Количество полюсов | Обычно 2P для однофазной сети и соответствующее многополюсное исполнение для трёхфазной | Аппарат должен соответствовать схеме электроснабжения |
| Рабочее напряжение | Значение, указанное производителем | Устройство должно соответствовать параметрам сети |
| Схема защиты | УЗО + автомат или дифавтомат | Определяет состав и компоновку электрощита |
После определения параметров можно переходить к подбору в каталоге автоматических и дифференциальных выключателей Saray.ru.
Type A или AC: что выбрать для современной квартиры
Type AC рассчитан на синусоидальный переменный дифференциальный ток. Type A дополнительно реагирует на пульсирующий постоянный дифференциальный ток.
Поэтому для линий с техникой, содержащей электронные блоки управления и выпрямительные цепи, стоит проверить необходимость Type A. Выбирать тип только по принципу «новая техника — значит A» не следует: учитывайте характеристики оборудования и проект электроснабжения.
Как выбрать номинал в амперах

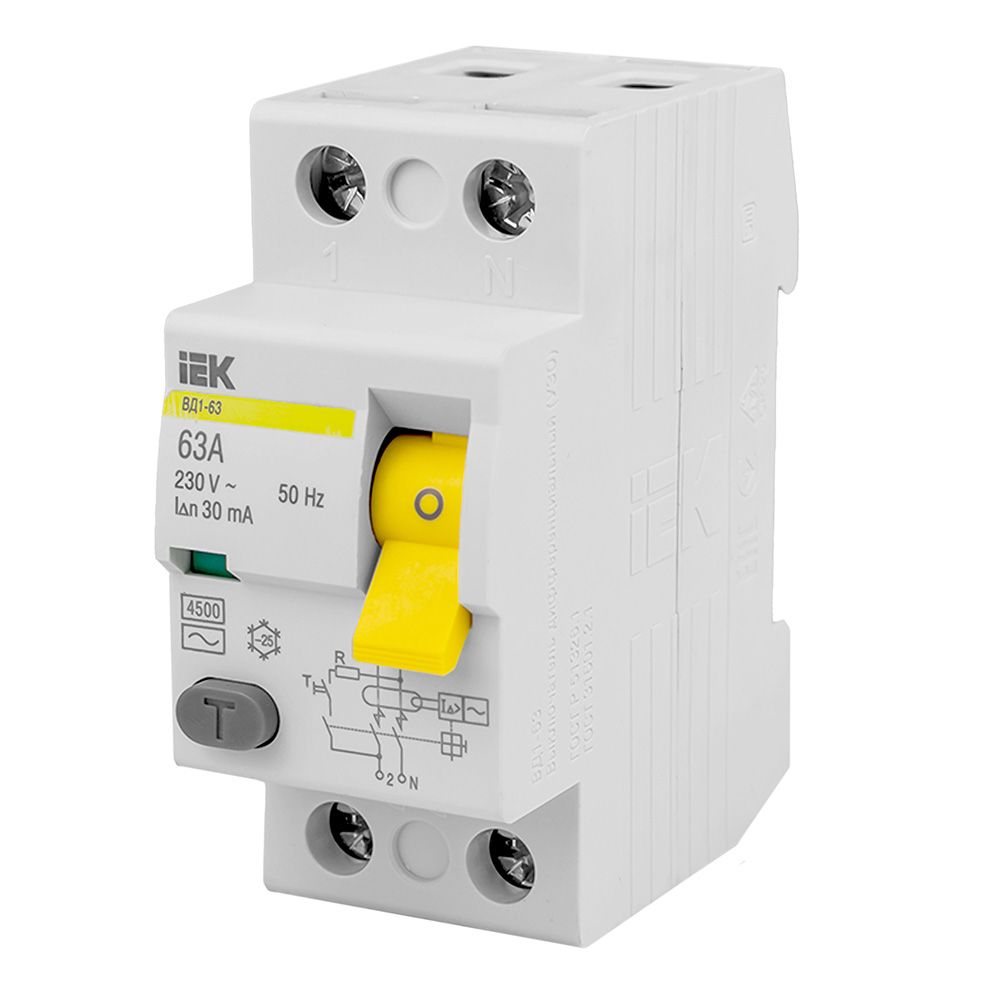

Маркировка 25, 40 или 63 А показывает номинальный ток УЗО. Она не означает, что устройство самостоятельно отключит линию при обычной перегрузке или коротком замыкании.
При выборе согласуйте:
- расчётную нагрузку линии;
- сечение, материал и допустимый ток кабеля;
- параметры автоматического выключателя;
- номинальный ток УЗО;
- требования производителя оборудования.
Не выбирайте УЗО только по мощности одного прибора или только по значению автомата. Важна вся схема защиты линии.
Какие варианты бывают
| Вид устройства | Для каких задач подходит | Что учитывать |
|---|---|---|
| УЗО / ВДТ | Отключение цепи при возникновении дифференциального тока утечки | Нужна предусмотренная схемой защита от перегрузки и короткого замыкания |
| Дифавтомат / АВДТ | Дифференциальная защита и защита от сверхтока в одном аппарате | Проверяйте номинальный ток, характеристику автомата, ток утечки и тип дифференциальной защиты |
| УЗО Type AC | Цепи, где предполагается синусоидальный переменный дифференциальный ток | Не является универсальным вариантом для любой современной нагрузки |
| УЗО Type A | Цепи, где возможны переменный и пульсирующий постоянный дифференциальные токи | Необходимость определяется характером нагрузки и требованиями оборудования |
Если нужен дифференциальный аппарат, используйте раздел автоматических и дифференциальных выключателей Saray.ru.
Что выбрать для квартиры, дома или дачи в Ульяновской области
| Сценарий | Что учитывать | Подход |
|---|---|---|
| Квартира в Ульяновске | Розеточные группы, кухня, санузел, бытовая техника | Разделить потребителей на линии и подбирать дифференциальную защиту по параметрам каждой группы |
| Частный дом | Много групп, насосы, котёл, наружные линии, одно- или трёхфазный ввод | Предусмотреть отдельную защиту основных групп, чтобы неисправность одной линии не отключала остальные |
| Дача или хозяйственная постройка | Температура, влажность, состояние проводки, условия установки щита | Проверить не только характеристики УЗО, но и пригодность всего оборудования к месту установки |
| Наружные потребители | Насосы, электроинструмент, удлинители, воздействие влаги | Использовать отдельную правильно рассчитанную и защищённую линию |
Для дома с большим количеством потребителей разделение на несколько защищаемых групп обычно упрощает поиск неисправности и снижает последствия отключения одной линии.
Что на самом деле защищает бытовую технику
УЗО решает конкретную задачу — реагирует на дифференциальный ток утечки. Другие опасные режимы требуют других устройств.
| Устройство | От чего защищает | Что важно учитывать |
|---|---|---|
| УЗО / ВДТ | Дифференциальный ток утечки | Не заменяет защиту от сверхтока |
| Автоматический выключатель | Перегрузка и короткое замыкание | Не заменяет дифференциальную защиту |
| Дифавтомат | Утечка, перегрузка и короткое замыкание | Объединяет функции УЗО и автомата |
| Реле напряжения | Недопустимое повышение или понижение напряжения | Решает другую задачу и не заменяет УЗО |
| УЗИП | Импульсные перенапряжения | Подбирается как элемент общей системы защиты электроустановки |
Если задача — защитить холодильник, телевизор, котёл или другую технику от недопустимого напряжения сети, дополнительно рассматривают оборудование контроля напряжения.
Бренды, представленные в гипермаркете Сарай
В каталоге Saray.ru представлены УЗО и дифференциальные устройства разных производителей, в том числе ИЭК, TDM и ЭРА. Ассортимент меняется, поэтому актуальный выбор лучше проверять непосредственно в каталоге.
| Бренд | Какие варианты представлены | На что смотреть при выборе |
|---|---|---|
| ИЭК | УЗО и дифференциальные устройства разных типов и номиналов | Тип дифференциального тока, ток утечки, номинальный ток и количество полюсов |
| TDM | Модульные устройства для бытовых электрических сетей | Соответствие параметров конкретной линии |
| ЭРА | Модульное оборудование для электрощита | Тип аппарата и его характеристики, а не только бренд |
Подобрать оборудование этих брендов можно в разделе автоматических и дифференциальных выключателей Saray.ru.
Что купить вместе, чтобы решить задачу полностью
Состав комплекта определяется схемой электрощита. Покупать все перечисленные устройства одновременно не требуется.
| Что может понадобиться | Зачем | Куда перейти |
|---|---|---|
| УЗО или дифавтомат | Дифференциальная защита выбранной линии | Автоматические и дифференциальные выключатели |
| Автоматический выключатель | Защита от перегрузки и короткого замыкания при схеме с отдельным УЗО | Автоматические выключатели |
| Реле напряжения | Контроль недопустимого напряжения, если такая защита предусмотрена | Приборы контроля |
| Щит или бокс | Размещение модульного оборудования | Щиты и боксы |
| Аксессуары для щита | Сборка и подключение оборудования | Аксессуары для щитов и боксов |
| Кабель и соединительные материалы | Новая линия или замена существующей проводки | Силовые кабели и провода |
Сначала определите схему защиты, затем покупайте только необходимые для неё компоненты.
Частые ошибки при выборе и покупке
- Путать номинальный ток и ток утечки. Например, 25 А и 30 мА — разные характеристики устройства.
- Считать УЗО заменой автоматического выключателя. Обычное УЗО не выполняет его функцию защиты от перегрузки и короткого замыкания.
- Выбирать Type A или AC без учёта нагрузки. Тип аппарата должен соответствовать характеру возможного дифференциального тока.
- Подбирать устройство только по одному бытовому прибору. Нужно учитывать всю защищаемую линию, кабель и автомат.
- Объединять слишком много потребителей под одной защитой без расчёта. При неисправности это усложняет поиск проблемной линии и может отключить сразу несколько групп.
- Игнорировать условия установки. Для гаража, дачи и неотапливаемого помещения важны допустимая температура, влажность и исполнение щита.
- Менять схему электрощита без необходимой квалификации. Ошибки в подборе и подключении защитных аппаратов могут снизить безопасность электросети.
Маршрут покупки на Saray.ru
- Определите линию и её нагрузку.
- Решите, нужен комплект «УЗО + автомат» или дифавтомат.
- Выберите ток утечки, тип дифференциального тока, номинал и количество полюсов.
- Согласуйте выбранный аппарат с кабелем, автоматом и параметрами сети.
- Добавьте только необходимые щитовые комплектующие и дополнительную защиту.
- Перед монтажом проверьте схему у квалифицированного специалиста.
Начать подбор можно в разделе щитового оборудования Saray.ru.
Чек-лист перед покупкой
- Определили, какую линию нужно защитить.
- Проверили, какая сеть используется на объекте — однофазная или трёхфазная.
- Выбрали схему «УЗО + автомат» или дифавтомат.
- Определили необходимый ток утечки.
- Проверили подходящий тип дифференциальной защиты.
- Согласовали номинальный ток с автоматом, кабелем и нагрузкой.
- Учли температуру, влажность и место установки.
- Проверили характеристики выбранного типа оборудования в каталоге.
- Перед монтажом проверили схему у специалиста.
Частые вопросы
Какое УЗО выбрать для квартиры — 30 мА или другое?
Для многих бытовых конечных линий применяют чувствительность 30 мА. Для других уровней и специальных схем параметры могут отличаться, поэтому нельзя выбирать все УЗО в электрощите только по одному значению.
Что лучше для бытовой техники — Type A или AC?
Type A реагирует на переменный и пульсирующий постоянный дифференциальный ток, а Type AC — на синусоидальный переменный. Если подключаемое оборудование содержит электронные схемы, проверьте рекомендации производителя и проект электроснабжения.
Что лучше: УЗО с автоматом или дифавтомат?
Оба варианта применяются при правильном подборе. УЗО требует отдельной защиты от сверхтока, а дифавтомат объединяет эти функции в одном аппарате. Выбор зависит от схемы и доступного места в щите.
Защитит ли УЗО холодильник или телевизор от скачка напряжения?
Нет. УЗО реагирует на дифференциальный ток утечки. Для контроля недопустимого напряжения применяют отдельные устройства, например реле напряжения.
Можно ли поставить одно УЗО на всю квартиру?
Такая схема возможна не во всех случаях и имеет эксплуатационные ограничения. Разделение электросети на несколько защищаемых групп помогает локализовать неисправность и не отключать сразу большое количество потребителей.
Почему УЗО периодически отключается?
Причиной может быть утечка в приборе или проводке, влага, повреждение изоляции, ошибка монтажа либо суммарный ток утечки нескольких потребителей. При повторных срабатываниях нужно искать причину, а не просто снова включать устройство.
Что купить на Saray.ru, чтобы решить задачу полностью
Если параметры линии уже определены, начните с раздела автоматических и дифференциальных выключателей.
При использовании отдельного УЗО понадобится предусмотренная схемой защита от сверхтока. Щиты и боксы, аксессуары для щитов, кабели и провода и приборы контроля добавляйте только тогда, когда они действительно нужны для вашей электроустановки.
Такой подход позволяет собрать комплект под конкретную линию без лишних позиций.
Эксперт
Никита Хайбулин
Заведующий Отделом «Электрика» гипермаркета «Сарай»
Совет эксперта
При выборе УЗО сначала определите защищаемую линию, а уже затем сравнивайте чувствительность, номинальный ток и тип устройства. Не путайте значение в амперах с защитой от перегрузки: если используется обычное УЗО, параметры автоматического выключателя и кабеля учитываются отдельно. Для техники с электронным управлением дополнительно проверьте, требуется ли Type A.
