Краткий ответ: сначала изучите паспорт скважины: внутренний диаметр колонны, статический и динамический уровни, устойчивый дебит, конструкцию фильтра и качество воды. Затем определите требуемый расход и полный напор системы и найдите насос, который обеспечивает эти параметры в рабочей точке графика Q/H. Отдельно проверяются глубина установки, охлаждение двигателя, автоматика, труба, кабель и защита от сухого хода.
С чего начать выбор
Не выбирайте насос только по общей глубине скважины, мощности двигателя или максимальному напору. Сначала соберите данные об источнике и системе водоснабжения.
Подготовьте:
- паспорт скважины;
- внутренний диаметр обсадной колонны;
- конструкцию и глубину фильтрующей части;
- статический уровень воды;
- динамический уровень при известном расходе;
- устойчивый дебит;
- общую глубину;
- расстояние до дома;
- высоту верхней точки водоразбора;
- длину и внутренний диаметр трубы;
- необходимое давление;
- вероятный одновременный расход;
- качество воды и содержание песка;
- параметры электропитания.
Если паспорт скважины отсутствует, основные параметры лучше измерить до покупки оборудования.
Какие данные нужны о скважине
Внутренний диаметр
Измеряйте не только наружный размер обсадной трубы. Насос, кабель, соединение и напорная труба должны проходить через самое узкое место колонны.
Статический уровень
Это уровень воды после восстановления источника при выключенном насосе.
Динамический уровень
Это уровень воды во время откачки. Записывайте расход, при котором проводилось измерение, и продолжительность испытания.
Дебит
Показывает, сколько воды скважина способна устойчиво восполнять. Сезонные изменения и продолжительная откачка могут влиять на результат.
Конструкция фильтра
Положение фильтрующей части и отстойника влияет на глубину монтажа насоса. Не опускайте оборудование произвольно к самому дну.
Качество воды
Проверьте содержание песка, температуру, минерализацию и пригодность материалов насоса для питьевого водоснабжения.

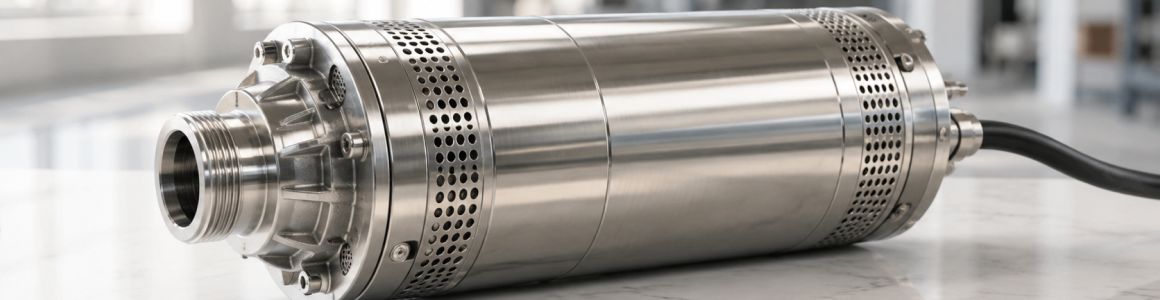

Когда нужен скважинный насос
Скважинный насос предназначен для установки внутри узкой обсадной колонны и подачи воды с глубины.
Его рассматривают, если:
- источник представляет собой скважину;
- поверхностный насос не имеет достаточного запаса по всасыванию;
- нужна подача воды непосредственно из глубины;
- оборудование должно работать тихо;
- требуется стабильное водоснабжение дома;
- динамический уровень существенно меняется.
Общая глубина скважины не является единственным критерием. Даже при большой глубине зеркало воды может находиться высоко, но конструкция узкой колонны всё равно обычно предполагает погружную скважинную модель.
Поверхностный насос чаще используют для колодца, резервуара или другого источника с небольшой доступной высотой всасывания.
Как выбрать насос за 2 минуты
- Получите паспорт скважины. Найдите диаметр, уровни, дебит и конструкцию фильтра.
- Проверьте внутренний размер колонны. Учитывайте насос, кабель и соединения.
- Определите динамический уровень. Он должен быть измерен при известном расходе.
- Уточните устойчивый дебит. Насос не должен систематически откачивать больше доступного объёма.
- Рассчитайте потребление. Учтите одновременно работающие точки и полив.
- Рассчитайте полный напор. Сложите подъём, требуемое давление и потери.
- Изучите график Q/H. Найдите модель с подходящей рабочей точкой.
- Проверьте охлаждение. Соблюдайте требования к потоку воды вдоль двигателя.
- Определите глубину монтажа. Насос должен оставаться под динамическим уровнем и находиться в разрешённой зоне.
- Выберите автоматику. Сравните реле давления, электронный контроллер и частотное управление.
- Подберите трубу и кабель. Учитывайте глубину, массу, ток и падение напряжения.
- Передайте расчёт специалисту. Особенно при глубокой скважине и постоянном водоснабжении дома.
Как определить производительность
Подачу насоса выбирают по вероятному одновременному расходу, а затем сравнивают с устойчивым дебитом скважины.
Учтите:
- душ;
- кухонный смеситель;
- раковины;
- унитаз;
- стиральную и посудомоечную машины;
- водонагреватель;
- полив;
- других потребителей.
Составьте обычный и максимальный сценарии. Не все точки должны обязательно работать одновременно.
Если потребность дома выше устойчивого дебита, возможны:
- накопительная ёмкость;
- ограничение подачи насоса;
- разделение домашнего потребления и полива;
- управление по уровню;
- изменение расписания потребления.
Фиксированного правила «80–90% дебита» нет. Необходимый запас выбирают по достоверности данных и режиму эксплуатации.
Как рассчитать напор
Полный требуемый напор включает:
- Подъём от динамического уровня. Расстояние до точки размещения гидроаккумулятора или другой расчётной точки.
- Подъём внутри дома. Разницу высот до самой высокой точки.
- Необходимое давление. Запас для нормальной работы сантехники и оборудования.
- Потери. Сопротивление трубы, поворотов, клапанов, фильтров и фитингов.
Не добавляйте универсальные 20–30 метров. Потери зависят от расхода, внутреннего диаметра и конфигурации трубопровода.
Рабочая точка Q/H
На графике насоса найдите рассчитанные расход и напор. Точка должна находиться в разрешённой рабочей области, а не на крайней границе кривой.
Максимальная подача и максимальный напор не достигаются одновременно.
Чрезмерный запас может привести к слишком высокому давлению, дросселированию, лишнему энергопотреблению и работе вне оптимального диапазона.
Диаметр насоса и охлаждение
Сравните фактический наружный диаметр насоса с внутренним диаметром самой узкой части скважины.
Учитывайте:
- кабель;
- кабельные фиксаторы;
- соединительную муфту;
- переходник напорной трубы;
- возможные сужения;
- кривизну обсадной колонны;
- требования производителя к зазору.
Не используйте универсальные 5–10 мм. Насос должен свободно устанавливаться и извлекаться, а вода — обеспечивать требуемое охлаждение двигателя.
Охлаждающий кожух
Он может потребоваться, если поток воды не проходит вдоль двигателя с необходимой скоростью. Такая ситуация возможна в широкой колонне, резервуаре или при поступлении воды выше насоса.
Не устанавливайте кожух произвольно. Используйте конструкцию и размеры, предусмотренные производителем оборудования.
Глубина установки
Насос устанавливают ниже минимального ожидаемого динамического уровня с запасом, предусмотренным проектом и инструкцией.
Одновременно необходимо соблюдать:
- минимальный слой воды над входом;
- максимальную глубину погружения;
- расстояние до дна и отстойника;
- положение фильтрующей части;
- условия охлаждения;
- допустимую длину кабеля;
- ограничение давления на уплотнения.
Универсального расстояния 1–2 м от дна нет. Положение определяют по паспорту скважины и инструкции насоса.
Если уровень способен опуститься ниже входа, необходима подходящая защита от сухого хода или изменение режима подачи.
Качество воды и песок
В характеристиках насоса найдите допустимое содержание и размер абразивных частиц.
Песок может привести к:
- износу рабочих ступеней;
- снижению напора;
- заклиниванию;
- повреждению обратного клапана;
- засорению сантехники;
- сокращению срока службы.
Не пытайтесь решить сильное пескование только фильтром перед насосом. Необходимо проверить конструкцию скважины, режим откачки и положение оборудования.
После насоса могут устанавливаться элементы водоподготовки, подобранные по анализу воды. Их сопротивление учитывается при расчёте напора.
Таблица быстрого выбора
| Условия | Что рассмотреть | Что проверить |
|---|---|---|
| Узкая глубокая скважина | Компактный скважинный насос | Диаметр корпуса, кабель, соединение и охлаждение |
| Стабильный дебит и обычное водоснабжение | Скважинный насос с реле давления | Рабочую точку, бак и число пусков |
| Сильно меняющийся расход | Насос с совместимым частотным управлением | Диапазон скорости, минимальный поток и настройки давления |
| Малый или нестабильный дебит | Ограничение подачи или накопительная система | Динамический уровень и принцип защиты от сухого хода |
| Широкая колонна или резервуар | Насос с рассчитанным охлаждающим кожухом | Направление и скорость воды вдоль двигателя |
| Вода с песком | Насос с подходящим допуском по примесям | Причину пескования, положение и анализ воды |
| Дом и интенсивный полив | Разделение режимов или накопительная ёмкость | Суммарный расход и дебит скважины |
| Замена старого насоса | Новая модель по повторному расчёту | Уровень, износ трубы, напряжение, автоматику и рабочую точку |

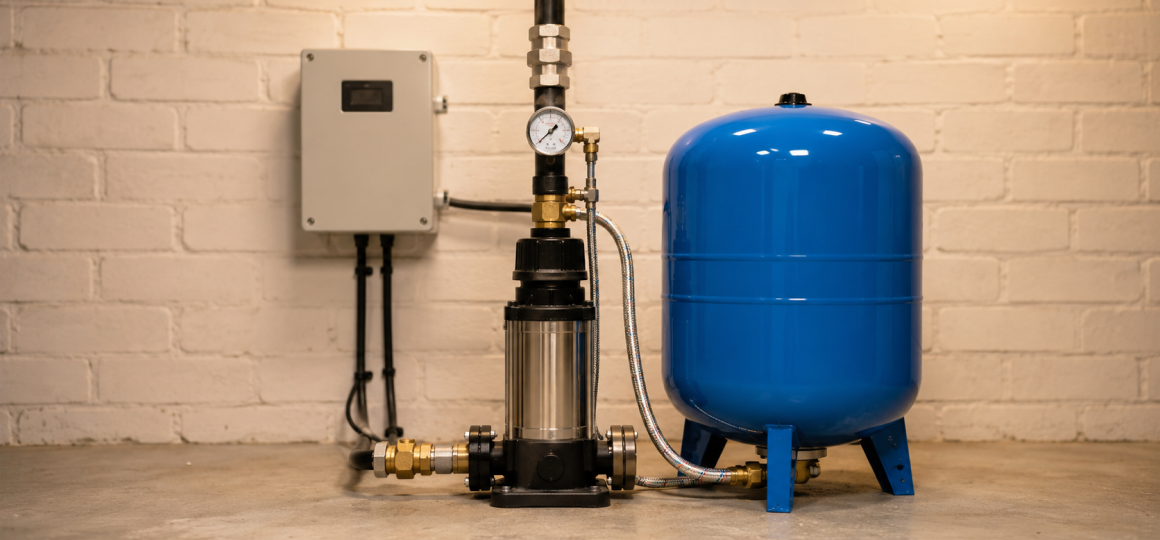

Автоматика и гидроаккумулятор
Реле давления
Включает и выключает насос по заданным порогам. Для уменьшения числа пусков используется гидроаккумулятор рассчитанного объёма.
Электронный контроллер
Может управлять насосом по давлению и расходу, а также выполнять отдельные защитные функции. Возможности различаются между моделями.
Частотное управление
Изменяет частоту вращения под текущий расход и помогает поддерживать более постоянное давление.
Необходимо проверить:
- совместимость двигателя с преобразователем;
- диапазон частоты;
- минимально допустимый поток;
- охлаждение;
- параметры кабеля;
- защиту двигателя;
- размер гидроаккумулятора;
- настройки давления.
Защита от сухого хода
Она может контролировать уровень, ток, мощность, давление или расход. Выбирайте принцип, который соответствует скважине и системе управления.
Гидроаккумулятор
Его объём зависит от производительности насоса, давления включения и отключения, допустимого числа пусков и типа автоматики.
Труба, кабель и подвес
Напорная труба
Проверьте:
- рабочее давление;
- внутренний диаметр;
- массу заполненной водой колонны;
- совместимость фитингов;
- допустимую температуру;
- качество соединения с насосом;
- возможность извлечения оборудования.
Электрический кабель
Сечение выбирают по мощности двигателя, току, длине, напряжению и допустимому падению напряжения.
Подводное соединение должно выполняться предназначенной для этого герметичной муфтой. Обычная изолента не подходит.
Подвес
Не удерживайте насос за электрический кабель. Используйте способ подвеса и страховки, предусмотренный проектом и производителем.
Фиксация кабеля
Кабель закрепляют вдоль напорной трубы без чрезмерного натяжения и острых перегибов. Крепления не должны повреждать оболочку.
Что проверить при монтаже
До опускания насоса подготовьте схему и измерьте сопротивление изоляции в соответствии с инструкцией оборудования.
Проверьте:
- соответствие насоса диаметру скважины;
- правильное направление вращения для трёхфазной модели;
- герметичность трубы;
- подводную кабельную муфту;
- обратный клапан по схеме производителя;
- оголовок скважины;
- подвес и фиксацию кабеля;
- глубину монтажа;
- защиту от сухого хода;
- защиту двигателя;
- заземление;
- настройки автоматики.
После запуска измерьте:
- расход;
- динамический уровень;
- давление;
- ток двигателя;
- напряжение;
- время восстановления скважины;
- частоту включений.
Сложный монтаж и подключение к электросети должен выполнять квалифицированный специалист.
Диагностика действующей системы
Слабый напор или перебои не всегда означают, что нужен более мощный насос.
Проверьте:
- динамический уровень;
- дебит;
- напряжение питания;
- ток двигателя;
- износ рабочих ступеней;
- песок и отложения;
- обратный клапан;
- герметичность напорной трубы;
- утечки в доме;
- фильтры;
- гидроаккумулятор;
- реле или частотный преобразователь.
Если давление падает при выключенном насосе, возможны утечка, повреждение трубы или неисправность обратного клапана.
Если насос работает, но воды нет, немедленно отключите питание и проведите диагностику. Продолжительный сухой ход способен повредить оборудование.
Частые ошибки
- Выбирать по общей глубине. Не учитывается динамический уровень.
- Покупать по мощности двигателя. Не определяется рабочая подача и напор.
- Складывать паспортные максимумы. Максимальный расход и напор не достигаются одновременно.
- Использовать универсальный зазор. Не учитываются конструкция насоса и охлаждение.
- Не проверять узкие места колонны. Насос невозможно установить или извлечь.
- Назначать подачу как процент дебита. Не учитываются сезонность и точность испытания.
- Прибавлять к напору 20–30 м. Получается неправильная рабочая точка.
- Устанавливать насос на фиксированном расстоянии от дна. Игнорируется конструкция скважины.
- Не учитывать охлаждение двигателя. Возникает перегрев.
- Игнорировать песок. Быстро изнашиваются рабочие ступени.
- Подвешивать за кабель. Повреждается электрическое соединение.
- Использовать случайный трос или фитинги. Они могут не выдержать нагрузку и среду.
- Устанавливать лишний обратный клапан. Увеличиваются потери и усложняется система.
- Считать частотник гарантией экономии. Не учитываются настройка и рабочий режим.
- Менять насос без диагностики. Причина может находиться в трубе, источнике или автоматике.
Какой вариант вам подходит?
Выберите основную особенность вашей системы.
Подберите насос по рабочей точке Q/H
Рассчитайте расход и полный напор, затем проверьте диаметр, глубину установки, охлаждение, трубу и автоматику.
Сначала проведите испытание скважины
Измерьте динамический уровень при известном расходе и восстановление источника. До получения данных не выбирайте производительность насоса.
Сравните релейную и частотную системы
Частотное управление помогает поддерживать давление при меняющемся расходе, но требует совместимого насоса, правильной настройки и защиты двигателя.
Итоговый чек-лист
Перед покупкой проверьте:
- паспорт скважины;
- общую глубину;
- внутренний диаметр колонны;
- статический уровень;
- динамический уровень;
- расход при измерении уровня;
- устойчивый дебит;
- восстановление скважины;
- конструкцию фильтра и отстойника;
- качество воды и содержание песка;
- обычный и максимальный расход;
- необходимое давление;
- полный напор;
- потери в трубах и оборудовании;
- рабочую точку Q/H;
- диаметр насоса;
- условия охлаждения;
- минимальную и максимальную глубину установки;
- напорную трубу и фитинги;
- длину и сечение кабеля;
- подводную кабельную муфту;
- подвес и оголовок;
- обратный клапан по инструкции;
- защиту от сухого хода;
- гидроаккумулятор;
- реле или частотное управление;
- электрическую защиту;
- возможность извлечения и обслуживания.
Скважинный насос выбирают не по одному максимальному параметру. Модель должна обеспечивать требуемую подачу при рассчитанном напоре, соответствовать дебиту скважины и безопасно работать на выбранной глубине.
Частые вопросы
Какой насос выбрать для скважины глубиной 40 метров?
Одной глубины недостаточно. Нужны динамический уровень, полный напор, расход, дебит, диаметр колонны и график Q/H конкретной модели.
Какой зазор должен быть между насосом и обсадной трубой?
Универсального значения нет. Проверьте минимальный диаметр скважины и требования к охлаждению в инструкции насоса.
Можно ли выбирать производительность как 80% дебита?
Фиксированного правила нет. Запас зависит от точности испытания, сезонного уровня, режима потребления и защиты от сухого хода.
На какой высоте от дна устанавливать насос?
Положение зависит от фильтрующей части, отстойника, динамического уровня и требований производителя. Универсального расстояния 1–2 м нет.
Нужен ли обратный клапан?
Проверьте комплектацию и схему насоса. Клапан может быть встроенным либо устанавливаться отдельно в предусмотренном месте.
Что лучше: реле давления или частотное управление?
Реле проще и работает вместе с гидроаккумулятором. Частотная система поддерживает более постоянное давление, но требует совместимости и точной настройки.
Можно ли подвесить насос за электрический кабель?
Нет. Используйте предусмотренную напорную трубу, оголовок и систему подвеса. Кабель закрепляется отдельно и не должен воспринимать массу насоса.
Почему насос работает, а вода не поступает?
Возможны сухой ход, повреждение трубы, неисправность клапана, низкое напряжение, износ насоса или чрезмерное падение уровня. Отключите оборудование и проведите диагностику.
