Краткий ответ: не выбирайте кабель только по цене и надписи вроде «3×2,5». Для конкретной линии нужно определить нагрузку, схему подключения, количество и сечение жил, длину, способ прокладки, условия эксплуатации и параметры защитного аппарата. Одинаковое сечение не означает, что разные кабели взаимозаменяемы.
Как выбрать кабель за 2 минуты
- Определите назначение линии. Освещение, розеточная группа и отдельный мощный потребитель — разные задачи.
- Определите расчётную нагрузку. Сечение выбирают по параметрам конкретной линии, а не только по названию помещения.
- Уточните схему подключения. От неё зависит необходимое количество проводников.
- Проверьте способ прокладки. Условия охлаждения, температура и окружающая среда влияют на допустимый режим работы кабеля.
- Учтите длину. Для длинных линий дополнительно проверяют электрические параметры, включая падение напряжения.
- Согласуйте защиту. Автоматический выключатель выбирают вместе с кабельной линией.
- Проверьте маркировку и назначение. Совпадения одного сечения недостаточно для замены одного кабеля другим.
Таблица быстрого выбора
| Задача | Что выбрать | Почему |
|---|---|---|
| Освещение | Кабель, рассчитанный под нагрузку, схему и способ прокладки | Нельзя назначать сечение только по слову «освещение» |
| Розеточная группа | Кабель с рассчитанным количеством жил и сечением | Нагрузка и условия конкретной группы могут различаться |
| Отдельный мощный прибор | Линию по требованиям оборудования и электрическому расчёту | Параметры нельзя переносить с соседней розеточной группы |
| Длинная трасса | Кабель с дополнительной проверкой длины и падения напряжения | Длина может повлиять на итоговый выбор сечения |
| Наружный участок | Изделие, допускающее требуемые условия эксплуатации | Важны температура, среда, способ прокладки и защита трассы |
Почему нельзя выбирать кабель только по цене
Низкая или высокая цена сама по себе не подтверждает качество кабеля. Сначала нужно определить технические требования, а уже затем сравнивать стоимость подходящих вариантов.
Перед покупкой сравните:
- полную маркировку;
- назначение кабеля;
- материал и конструкцию жил;
- количество и сечение проводников;
- номинальное напряжение;
- условия эксплуатации;
- производителя и техническую документацию.
Если два изделия имеют обозначение 3×2,5, это ещё не означает, что они одинаковы по конструкции, назначению и допустимым условиям применения.
Как читать маркировку кабеля и что означают нг(А) и LS
Маркировку нельзя сводить к одному сечению. В обозначении могут быть зашифрованы материал жил, конструкция изоляции и оболочки, особенности пожарного исполнения и другие характеристики.
Что означает нг(А)
Такое обозначение не означает, что кабель абсолютно негорючий. Оно относится к исполнению, которое не распространяет горение в предусмотренных для соответствующей категории условиях испытаний.
Что означает LS
LS указывает на исполнение с пониженным дымо- и газовыделением. Этот индекс не определяет допустимую электрическую нагрузку и не заменяет расчёт сечения.
Перед покупкой сверяйте полное обозначение и официальные характеристики конкретного изделия.
Почему нельзя выбирать одно сечение для всей проводки
Распространённые бытовые значения сечений могут использоваться как ориентиры на предварительном этапе, но не должны превращаться в универсальную схему для каждого дома или квартиры.
При расчёте конкретной линии учитывают:
- расчётный ток;
- допустимую токовую нагрузку выбранного кабеля;
- способ прокладки;
- длину линии;
- температурные условия;
- количество нагруженных проводников;
- характеристики защитного аппарата;
- требования подключаемого оборудования.
Поэтому вопрос «какое сечение нужно для розетки» без информации о линии не имеет одного универсального ответа.
Как правильно согласовать кабель и автоматический выключатель
Автоматический выключатель защищает электрическую линию от перегрузки и короткого замыкания. Его нельзя выбирать независимо от кабеля.
Опасная ошибка — увеличить номинал автомата только потому, что существующий аппарат регулярно отключается.
При выборе проверяют:
- материал и сечение проводника;
- способ прокладки;
- расчётную нагрузку;
- номинальный ток;
- характеристику срабатывания;
- отключающую способность;
- схему подключения.
Поэтому нельзя использовать универсальную таблицу «1,5 мм² — 10 А, 2,5 мм² — 16 А, 4 мм² — 25 А» как замену расчёту линии.
Как проверить кабель перед покупкой и монтажом
Бытовая проверка не заменяет заводские испытания, поэтому не стоит пытаться оценить качество только по цвету меди или диаметру жилы.
Перед монтажом полезно проверить:
- совпадает ли маркировка с заказом;
- читается ли обозначение производителя и кабеля;
- нет ли повреждений оболочки;
- соответствует ли количество жил проекту;
- подходит ли изделие по назначению и условиям эксплуатации;
- хватает ли длины для рассчитанной трассы и подключения.
Если требуется проверить соответствие кабеля заявленным электрическим параметрам, одного измерения диаметра недостаточно: для кабельной продукции нормируются и электрические характеристики проводника.
Почему нельзя экономить на защитном проводнике
Защитный PE-проводник является частью системы электробезопасности. Его наличие в новом кабеле само по себе не создаёт полноценное защитное заземление — соответствующая система должна быть правильно реализована по всей цепи.
Если в старой квартире отсутствует отдельный PE, не делайте импровизированную перемычку между нейтралью и защитным контактом непосредственно в розетке.
Модернизацию старой сети нужно рассматривать комплексно: проверить существующую схему электроснабжения, щит, проводники и защитные аппараты.
Как правильно соединять проводники
Способ соединения выбирают по материалу, конструкции и сечению проводников. Название бренда само по себе не подтверждает совместимость.

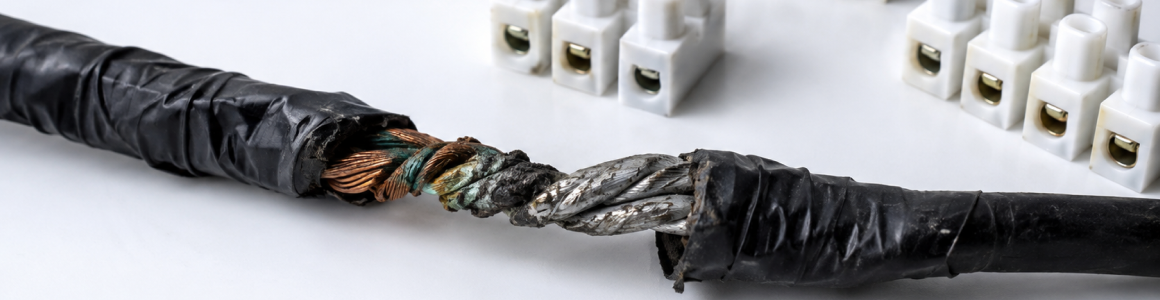

Медь и алюминий
Не соединяйте медную и алюминиевую жилы простой скруткой. Если требуется переход Al/Cu, используйте только решение, для которого производитель прямо допускает оба материала и соответствующие сечения.
Даже внутри одной линейки клемм отдельные серии могут иметь разные ограничения.
Клеммы, гильзы и наконечники
Перед покупкой проверьте:
- допустимый материал проводника;
- диапазон сечений;
- однопроволочная или многопроволочная жила;
- число подключаемых проводников;
- необходимость специальной подготовки;
- требуемый инструмент для монтажа.
Изолента и термоусадочная трубка могут выполнять предусмотренную для них изоляционную функцию, но не заменяют правильно выполненный электрический контакт.
Совместимые элементы можно подбирать в разделе соединений и изоляции.
Как выбрать кабель для улицы и неотапливаемых зон
Не переносите автоматически решение для внутренней проводки на наружный участок. Конкретный кабель должен допускать предполагаемые условия эксплуатации.
Проверьте:
- температурный диапазон эксплуатации;
- допустимую температуру монтажа;
- воздействие солнечного излучения;
- влагу и другие воздействия среды;
- допустимый способ прокладки;
- необходимость дополнительной механической защиты.
Не используйте правило «для улицы нужен кабель с буквой У или ХЛ» как универсальную маркировку. Проверяйте характеристики конкретного изделия.
Также не следует автоматически считать любой бронированный кабель подходящим для любой наружной или подземной трассы.
Когда нужна гофра, труба или кабель-канал
Кабеленесущая система выбирается под конкретную трассу и условия монтажа. Обычная пластиковая гофра не обладает одинаковой механической прочностью, влагозащитой, температурной стойкостью и устойчивостью к ультрафиолету во всех исполнениях.
| Задача | Что проверить | Почему |
|---|---|---|
| Гофрированная труба | Материал, диаметр, прочность, температуру, IP и УФ-стойкость | Характеристики заметно различаются у разных серий |
| Кабель-канал | Размер, заполнение и условия установки | Нужен доступный и совместимый с трассой размер |
| Жёсткая труба | Материал и требования конкретной системы | Используется там, где требуется соответствующая конструкция трассы |
| Наружный участок | Температуру, УФ, влагу и механические воздействия | Внутреннее исполнение системы может не подходить для улицы |
Подобрать элементы трассы можно в разделе кабеленесущих систем.
Что делать, если автомат регулярно отключается
Не увеличивайте номинал автоматического выключателя до выяснения причины.
- Определите, когда происходит отключение. При включении конкретного прибора, при длительной нагрузке или без очевидной причины.
- Проверьте фактическую нагрузку линии. Она может превышать предусмотренный режим.
- Проверьте параметры кабеля и защитного аппарата. Они должны быть согласованы.
- Обратите внимание на нагрев, запах, потемнение и повреждения. При таких признаках эксплуатацию проблемного участка нужно прекратить.
- Если причина не очевидна, обратитесь к электрику. Не заменяйте защиту аппаратом большего номинала наугад.
С чего начать выбор кабеля?
Выберите основную ситуацию.
Для новой проводки
Сначала разбейте электросеть на отдельные линии. Для каждой определите нагрузку, количество проводников, длину и способ прокладки, а уже затем выбирайте сечение и защитный аппарат.
Для реконструкции старой сети
Проверьте материал существующих жил, схему защитного проводника, состояние щита и способ перехода между старой и новой проводкой. Не соединяйте медь и алюминий простой скруткой.
Для наружной линии
Проверьте условия эксплуатации конкретного кабеля: температуру, способ прокладки, воздействие влаги и солнца, а также необходимость дополнительной механической защиты трассы.
Типичные ошибки при выборе кабеля
- Выбирать только по цене. Сначала определите технические требования линии.
- Считать одинаковое сечение признаком взаимозаменяемости. Проверяйте назначение и конструкцию изделия.
- Использовать готовую таблицу сечений для всего дома. Каждую линию нужно оценивать отдельно.
- Выбирать автомат независимо от кабеля. Параметры защиты должны быть согласованы с линией.
- Считать `нг(А)` абсолютно негорючим кабелем. Это неверная трактовка маркировки.
- Соединять медь и алюминий простой скруткой. Используйте совместимую технологию соединения.
- Считать любую клемму универсальной. Проверяйте допустимый материал, конструкцию и сечение жил.
- Выбирать наружный кабель только по привычной марке. Сначала определите реальные условия трассы.
- Считать любую гофру влагостойкой и морозостойкой. Проверяйте характеристики конкретной системы.
- Покупать кабель без проверки маркировки и состояния оболочки. До монтажа убедитесь, что изделие соответствует заказу и не имеет видимых повреждений.
Что проверить перед покупкой кабеля
- Для какой линии нужен кабель.
- Какова расчётная нагрузка.
- Сколько проводников требуется по схеме.
- Какое сечение получилось по расчёту.
- Какова длина линии.
- Каким способом будет проложена трасса.
- Какие условия температуры и окружающей среды ожидаются.
- Какой защитный аппарат предусмотрен.
- Соответствует ли назначение выбранного кабеля вашей задаче.
- Совместимы ли клеммы, гильзы и наконечники с выбранными жилами.
- Читается ли маркировка.
- Нет ли повреждений оболочки.
Частые вопросы
Можно ли всегда использовать 2,5 мм² для розеток?
Это распространённое бытовое сечение, но универсальным правилом его считать нельзя. Конкретную линию проверяют по нагрузке, способу прокладки, длине и защитному аппарату.
Какой автомат нужен для кабеля 2,5 мм²?
Одного сечения для ответа недостаточно. Нужно учитывать материал проводника, способ прокладки, расчётную нагрузку, характеристики линии и требуемую защиту.
Что означает ВВГнг(А)-LS?
Это обозначение конкретного исполнения силового кабеля. Индекс нг(А) связан с нераспространением горения в предусмотренных условиях, а LS — с пониженным дымо- и газовыделением. Полное назначение проверяйте по документации конкретного изделия.
Можно ли определить качество кабеля по цвету меди?
Нет. Внешний вид жилы не заменяет проверку маркировки, изготовителя, документации и нормируемых технических характеристик.
Можно ли соединять медь и алюминий клеммой WAGO?
Нельзя отвечать на этот вопрос только по бренду. Нужно проверить конкретную серию соединителя, допустимые материалы и сечения проводников, а также предусмотренную производителем технологию монтажа.
Можно ли спрятать соединение кабеля под штукатурку?
Это зависит от метода соединения, используемого изделия и требований проекта. Не следует автоматически считать любую клемму пригодной для необслуживаемого скрытого соединения.
Подходит ли ВВГнг(А)-LS для любой наружной линии?
Не автоматически. Нужно проверить официальную область применения конкретного изделия, температурные условия, способ прокладки и необходимость дополнительной защиты трассы.
Что делать, если розетка греется или пахнет изоляцией?
Не увеличивайте номинал автомата и не ограничивайтесь заменой кабеля на более толстый. Перегрев может быть связан с нагрузкой, плохим контактом, повреждением или другими неисправностями. Проблемный участок следует отключить и проверить.
Итог
Правильный выбор кабеля начинается не с цены и не с привычного сечения. Сначала определяют назначение линии, нагрузку, схему, длину и способ прокладки, а затем выбирают подходящее изделие и согласуют его с защитной аппаратурой.
Не считайте разные кабели с одинаковой надписью 3×2,5 полностью взаимозаменяемыми. Проверяйте полную маркировку, назначение, конструкцию жил и условия эксплуатации.
Для старой проводки отдельно учитывайте состояние существующей сети и переходы между разными материалами проводников. Для наружных трасс проверяйте условия применения конкретного кабеля и кабеленесущей системы.
Если неизвестна расчётная нагрузка, схема старой сети или требуется изменение распределительного щита, окончательный выбор лучше выполнять вместе с квалифицированным электриком.
Выбрать силовой кабель в каталоге Saray.ru
Эксперт
Хайбулин Никита
Заведующий отделом «Электрика», гипермаркет «Сарай»
Совет эксперта
Не выбирайте кабель только по привычному сечению. Сначала определите задачу линии, нагрузку, длину и способ прокладки, а затем проверьте согласованность кабеля с защитным автоматом. Перед монтажом также сверяйте маркировку и состояние оболочки.
