Краткий ответ: дымоход выбирают по технической документации конкретной печи, камина или котла. Необходимо проверить тип системы дымоудаления, диаметр подключения, температуру продуктов сгорания, допустимый материал, максимальную длину трассы и требования к проходам через конструкции. Универсального дымохода для дровяной печи и любого газового котла не существует.
С чего начать выбор
Первый документ для подбора дымохода — паспорт отопительного прибора. В нём должны быть указаны тип подключения, диаметр или размеры патрубка, допустимая схема дымоудаления и ограничения по длине трассы.
До покупки труб выпишите следующие данные:
- точную модель печи, камина или котла;
- вид топлива;
- тип камеры сгорания;
- диаметр и расположение выходного патрубка;
- температуру продуктов сгорания, если она указана;
- разрешённые материалы дымохода;
- допустимую длину и количество поворотов;
- требования к притоку воздуха;
- способ отвода конденсата;
- требования к осмотру и очистке.
Если этих данных нет, сначала найдите официальную инструкцию оборудования. Подбирать дымоход только по диаметру патрубка нельзя.
Какой дымоход нужен разному оборудованию
Дровяная печь или печь-камин
Для дровяного оборудования нужна система, рассчитанная на температуру дымовых газов, возможное образование сажи и условия конкретной топки. Материал, диаметр, конструкцию соединений и допустимое расположение одностенных участков проверяют по инструкции печи и документации дымохода.
На холодных участках обычно требуется теплоизолированная конструкция. Однако наличие утеплителя не отменяет проходных узлов, отступов от горючих материалов, креплений и доступа для очистки.
Банная печь
Дымоход банной печи работает в условиях высокой температуры и повышенной влажности. Особое внимание уделяют проходу через потолок и кровлю, расстояниям до деревянных конструкций и защите от случайного контакта с горячей трубой.
Комплектацию определяют по инструкции печи и монтажной документации выбранной дымоходной системы. Нельзя считать любой сэндвич готовым безопасным проходом через потолок.
Каминная топка
Для закрытой каминной топки проверяют диаметр патрубка, допустимую высоту, режим горения и температуру продуктов сгорания. Облицовка не должна перекрывать доступ к соединениям, ревизии и элементам, требующим обслуживания.
Для открытого камина требуется отдельный расчёт сечения и тяги. Подключать его по схеме компактной печи-камина без проекта нельзя.
Газовый котёл
Сначала определите тип камеры сгорания. Котёл может подключаться к традиционному дымовому каналу, коаксиальной системе или отдельным трубам отвода продуктов сгорания и забора воздуха.
Используйте только тип системы, диаметр, адаптеры и окончания, разрешённые изготовителем котла. Материал и направление уклона также зависят от модели и способа отвода конденсата.
Конденсационный котёл
У такого оборудования продукты сгорания имеют сравнительно низкую температуру, но образуется агрессивный конденсат. Дымоотвод должен быть герметичным, стойким к конденсату и совместимым с котлом.
Для некоторых моделей применяются заводские коаксиальные или раздельные системы с полимерным внутренним каналом. Заменять их произвольно выбранной нержавеющей трубой нельзя.
Как выбрать дымоход за 2 минуты
- Найдите инструкцию прибора. Зафиксируйте разрешённый тип дымоудаления и диаметр подключения.
- Определите топливо и режим работы. Для дровяного и газового оборудования действуют разные требования.
- Нарисуйте трассу. Отметьте вертикальные участки, повороты, стены, потолок, чердак и кровлю.
- Проверьте допустимую длину. Каждый поворот может уменьшать разрешённую длину системы.
- Выберите совместимую систему. Сравните температурный класс, стойкость к конденсату, диаметр и способ соединения.
- Разделите тёплые и холодные участки. Для улицы, холодного чердака и других охлаждаемых зон может потребоваться теплоизолированная труба.
- Добавьте обслуживание. Предусмотрите ревизию, очистку, опору, крепления и доступ к соединениям.
- Проверьте проходы. Узлы возле горючих конструкций должны соответствовать проекту и документации системы.
- Согласуйте комплект. До покупки передайте схему специалисту, который будет выполнять монтаж.
Таблица быстрого выбора
| Оборудование или участок | Что проверить | Почему это важно |
|---|---|---|
| Дровяная печь | Температурный класс, диаметр, допустимое топливо и стойкость к возгоранию сажи | Неподходящая труба может перегреваться, разрушаться или быстро загрязняться |
| Банная печь | Проход через потолок, защиту дерева, влажность и возможность очистки | Баня сочетает высокую температуру и большое количество горючих конструкций |
| Газовый котёл с закрытой камерой | Коаксиальную или раздельную систему, допустимую длину и заводские адаптеры | Труба одновременно может отвечать за отвод газов и подачу воздуха |
| Конденсационный котёл | Стойкость к конденсату, герметичность, уклон и дренаж | Конденсат должен отводиться по схеме производителя |
| Холодный чердак или улица | Теплоизоляцию трубы и наружные крепления | Охлаждение усиливает образование конденсата и влияет на тягу |
| Проход через горючую конструкцию | Размер разделки, негорючие материалы и заводской проходной элемент | Самодельный узел может перегревать дерево даже при использовании сэндвича |
| Замена старого дымохода | Состояние существующего канала, его сечение, герметичность и совместимость с новым прибором | Новый отопительный прибор может иметь другие требования к тяге и конденсату |
Диаметр и сечение
Диаметр выбирают по документации отопительного прибора. Самовольно уменьшать площадь сечения нельзя: это может ухудшить отвод продуктов сгорания и работу оборудования.
Проверьте:
- внутренний диаметр, а не внешний размер трубы;
- совпадение формы и размера соединения;
- допускается ли переход на другой диаметр;
- какой заводской адаптер нужен;
- не уменьшает ли переход полезное сечение;
- подходит ли выбранный диаметр для всей длины трассы.
Переходник используют только тогда, когда такая схема разрешена изготовителем прибора или предусмотрена проектом. Подбирать его только по физической возможности соединить две трубы нельзя.
Материал и конструкция трубы
Одностенная металлическая труба
Одностенная труба быстро нагревается и так же быстро отдаёт тепло помещению. Её можно применять только на участках, где это разрешено документацией оборудования и дымоходной системы.
Она не подходит для произвольного прохода через деревянные стены, перекрытия, холодный чердак или наружную трассу. Необходимо соблюдать отступы и предусматривать защиту от контакта с горячей поверхностью.

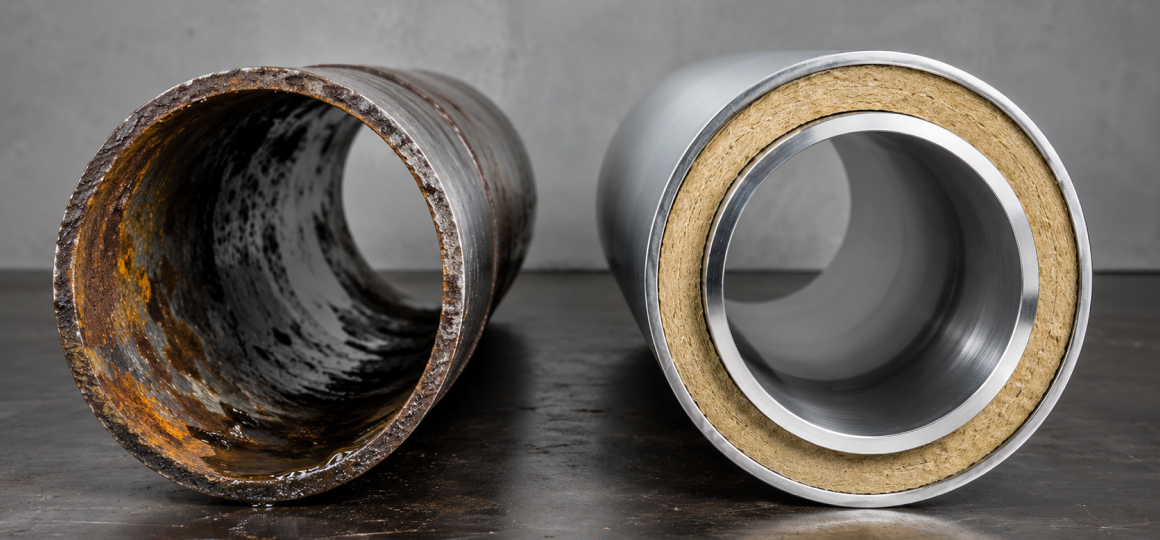

Теплоизолированная двухслойная труба
Сэндвич состоит из внутреннего дымового канала, негорючей теплоизоляции и наружной оболочки. Он используется на участках, где необходимо уменьшить охлаждение продуктов сгорания и температуру наружной поверхности.
При выборе проверяют не только толщину металла, но и марку материала, рабочую температуру, вид утеплителя, толщину теплоизоляции, класс коррозионной стойкости и совместимость всех элементов.
Керамический дымоход
Керамическая система состоит из внутреннего канала, теплоизоляции и наружной оболочки. Её подбирают по температуре, виду топлива, условиям образования конденсата и требованиям изготовителя.
Такая конструкция имеет значительную массу и требует подготовленного основания. Размер шахты и расположение ревизии определяют до начала строительных работ.
Коаксиальная система
Коаксиальная труба имеет два канала: по одному удаляются продукты сгорания, по другому поступает воздух. Она применяется только с оборудованием, для которого такая схема предусмотрена.
Нельзя собирать коаксиальный дымоход из случайно подобранных труб. Диаметр, длина, колена, терминал и уплотнения должны быть совместимы с котлом.
Полимерный дымоотвод
Специальные полимерные элементы применяются в некоторых системах низкотемпературного и конденсационного оборудования. Обычные пластиковые канализационные трубы для отвода продуктов сгорания не подходят.
Высота и маршрут дымохода
Трассу делают максимально простой и доступной для осмотра. Вертикальный маршрут обычно создаёт меньше сопротивления, чем система с несколькими поворотами и длинными горизонтальными участками.
Высота печной трубы
Для печных дымовых труб требования к общей высоте и положению устья относительно кровли устанавливаются действующими правилами. При этом высота над коньком зависит от расстояния между трубой и коньком, поэтому единое значение для любого положения использовать нельзя.
Для заводской печи дополнительно проверяйте минимальную высоту и требования к тяге в инструкции производителя.
Повороты
Каждое колено увеличивает сопротивление движению газов и может сокращать допустимую длину трассы. Максимальное количество поворотов и их углы определяются документацией конкретной системы.
Соединения не следует размещать внутри перекрытия или другого недоступного узла, если это запрещено изготовителем либо исключает осмотр.
Вывод через кровлю
Вертикальный вывод через кровлю обычно требует меньшего количества поворотов. Нужно заранее проверить расположение балок, стропил, кровельного прохода и возможность безопасно обслуживать трубу.
Вывод через наружную стену
Такая схема может включать поворот, тройник, опору, наружную вертикальную часть и настенные кронштейны. Точный набор зависит от типа оборудования.
Для газового котла с закрытой камерой вывод через стену может выполняться по другой схеме — например, коаксиальной трубой с заводским терминалом.
Какие элементы понадобятся
Комплект составляют только после подготовки схемы. Помимо прямых труб могут понадобиться:
- стартовый элемент или адаптер;
- переход с одностенной трубы на сэндвич;
- колена разрешённого угла;
- тройник;
- ревизионный элемент;
- конденсатосборник или дренаж;
- опорная площадка;
- настенные кронштейны;
- хомуты соединений;
- проходной узел;
- кровельный элемент;
- окончание трубы или заводской терминал;
- герметик, разрешённый изготовителем системы;
- элементы для очистки.
Не каждый дымоход требует всех перечисленных деталей. Например, устройство дымоудаления настенного газового котла может отличаться от наружной вертикальной системы дровяной печи.
Элементы разных серий и производителей нельзя объединять только потому, что у них совпадает номинальный диаметр. Могут отличаться посадка, направление соединения, уплотнители, толщина теплоизоляции и рабочие характеристики.

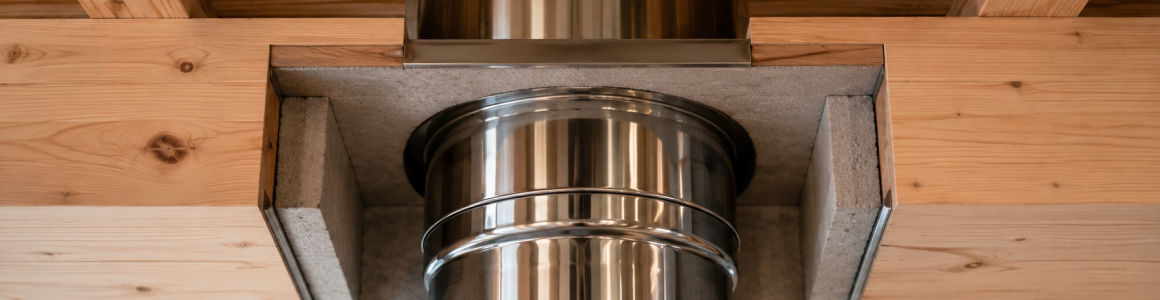

Проходы через стены и перекрытия
Проход рядом с горючими конструкциями является одним из наиболее ответственных узлов. Его размеры и материалы определяют по типу дымохода, документации изготовителя, проекту и действующим требованиям пожарной безопасности.
При подготовке прохода необходимо:
- Определить расположение балок и стропил. Труба не должна упираться в несущую деревянную конструкцию.
- Уточнить требуемый размер разделки. Его нельзя назначать по одному универсальному расстоянию.
- Использовать негорючие материалы. Конкретный состав узла должен соответствовать проекту и документации системы.
- Не размещать случайные стыки внутри прохода. Соединения должны оставаться доступными, если это предусмотрено системой.
- Не заполнять пространство горючим утеплителем. Обычная монтажная пена и бытовые теплоизоляционные материалы для такого узла не подходят.
- Проверить кровельное примыкание. Оно должно препятствовать попаданию воды и не нарушать вентиляцию кровли.
- Оставить доступ для осмотра. Закрывать ответственный узел необслуживаемой декоративной отделкой рискованно.
Даже теплоизолированная труба нагревается. Сэндвич не должен непосредственно соприкасаться с деревянной конструкцией, если такая установка не предусмотрена сертифицированным решением.
Частые ошибки
- Покупать трубы до выбора отопительного прибора. Диаметр, температура и схема могут не совпасть.
- Выбирать только по толщине металла. Не менее важны марка стали, класс температуры и стойкость к конденсату.
- Собирать систему из элементов разных производителей. Совпадение диаметра не гарантирует совместимость соединений.
- Самовольно уменьшать сечение. Это может нарушить работу прибора и дымоудаления.
- Использовать печной сэндвич для любого газового котла. Котёл может требовать коаксиальную, раздельную или конденсационную систему.
- Делать слишком много поворотов. Они увеличивают сопротивление и могут превысить допустимую длину трассы.
- Считать сэндвич готовой противопожарной защитой. Для прохода всё равно нужен правильно рассчитанный узел.
- Размещать стыки в недоступных местах. Проверить герметичность и состояние такого соединения будет сложно.
- Не предусматривать ревизию. Дымоход должен оставаться доступным для осмотра и очистки.
- Крепить наружную трубу без рассчитанной опоры. Вес системы нельзя передавать на патрубок печи или котла.
- Устанавливать произвольный зонт или дефлектор. Окончание не должно мешать свободному выходу продуктов сгорания и должно соответствовать типу оборудования.
- Игнорировать конденсат. Его образование и направление отвода должны учитываться в схеме.
Какой тип дымохода нужно проверить?
Выберите установленное или планируемое оборудование.
Проверьте высокотемпературную печную систему
Сверьте диаметр, допустимую температуру, вид топлива, стойкость к возгоранию сажи и требования к проходам. Холодные и наружные участки могут потребовать теплоизолированной трубы.
Проверьте коаксиальную или раздельную систему
Используйте только схему, диаметры, адаптеры и терминалы, разрешённые производителем котла. Учитывайте максимальную длину и влияние каждого поворота.
Проверьте стойкость к конденсату
Дымоотвод должен быть герметичным, совместимым с котлом и рассчитанным на постоянный контакт с конденсатом. Проверьте направление уклона и способ подключения дренажа.
Итоговая рекомендация
Сначала выберите печь, камин или котёл и получите его официальную инструкцию. Только после этого определяйте диаметр, материал, высоту и комплект дымохода.
Для дровяного оборудования проверяйте температурный класс, вид топлива, устойчивость к саже и требования к проходам. Для газового котла необходимо определить тип камеры сгорания и разрешённую изготовителем схему дымоудаления.
До покупки составьте чертёж трассы с размерами, поворотами, местами крепления, проходами, ревизией и окончанием трубы. Готовую схему должен проверить специалист, который отвечает за монтаж и запуск оборудования.
Трубы представлены в разделе «Трубы для дымоходов», а дополнительные элементы — в разделе «Комплектующие для печей и каминов».
Частые вопросы
Можно ли выбрать дымоход только по диаметру патрубка?
Нет. Дополнительно проверяют температуру продуктов сгорания, вид топлива, стойкость к конденсату, допустимую длину, повороты и требования производителя оборудования.
Можно ли уменьшить диаметр дымохода переходником?
Только если такое изменение прямо разрешено изготовителем прибора или предусмотрено проектом. Самовольное уменьшение сечения может нарушить отвод продуктов сгорания.
Всегда ли для газового котла нужна нержавеющая труба?
Нет. В зависимости от модели может применяться традиционный канал, коаксиальная система, раздельные трубы или специальный конденсационный дымоотвод. Ориентируйтесь на инструкцию котла.
Можно ли соединять элементы разных производителей?
Только при документально подтверждённой совместимости. Одинаковый номинальный диаметр не гарантирует совпадение соединений, уплотнений и рабочих характеристик.
Обязательно ли использовать сэндвич на улице?
Тип наружного участка определяется проектом и документацией системы. Для печного дымохода теплоизоляция обычно нужна для уменьшения охлаждения, но необходимо проверить конкретную конструкцию.
Можно ли провести дымоход через деревянную стену?
Можно только через рассчитанный проходной узел с соблюдением требований к горючим конструкциям. Одного металлического короба или слоя бытового утеплителя недостаточно.
Нужен ли тройник с конденсатосборником?
Он нужен не каждой системе. Его устанавливают, если такой элемент предусмотрен схемой дымохода и условиями образования или отвода конденсата.
Можно ли установить дымоход самостоятельно?
Ошибка в сечении, проходе через перекрытие, креплении или окончании трубы может привести к задымлению, перегреву конструкций и неправильной работе оборудования. Проект и монтаж безопаснее поручить специалисту.
