Установить душевую кабину на расстоянии двух метров от канализационного стояка или точки подключения часто возможно. Главное условие для самотёчного слива — обеспечить подходящую высоту выхода сифона, необходимый уклон канализационной трубы и её достаточную пропускную способность. Если подключение расположено слишком высоко, может потребоваться поднять поддон, изменить трассу канализации или использовать специальную насосную установку.
Для поэтажных канализационных труб диаметром 40–50 мм пункт 17.3 СП 30.13330.2020 предусматривает уклон 0,03, то есть 3 см на метр. На участке длиной 2 м это соответствует снижению трубы на 6 см. При этом дополнительно учитывают монтажную высоту сифона и положение точки подключения. Поэтому универсального правила, что перепада 3–5 см всегда достаточно для душа в двух метрах от канализации, нет.
Кому подойдёт эта информация
- Тем, кто планирует перенести душевую кабину в другой угол ванной, например чтобы освободить место для стиральной машины или мебели.
- Владельцам частных и дачных домов, где точка подключения к канализации находится на значительном расстоянии от душевой зоны.
- Тем, кто меняет старую кабину и сталкивается с проблемами слива: вода медленно уходит, появляются запахи или возникают частые засоры.
- Покупателям низких душевых поддонов, которые хотят сохранить удобный вход, но не знают, хватит ли места для сифона и канализационной трубы.
Если душевая кабина устанавливается далеко от стояка, выбирать её только по размеру, форме и высоте поддона недостаточно. Сначала необходимо проверить, можно ли организовать правильное водоотведение.
Как выбрать за 2 минуты
- Измерьте расстояние от будущего слива до точки подключения канализации по предполагаемой трассе трубы, а не только по прямой между стенами.
- Определите высоту существующего канализационного подключения относительно чистового пола и предполагаемого выхода сифона.
- Проверьте возможность прокладки трубы с необходимым уклоном. Для поэтажных трубопроводов 40–50 мм СП 30.13330.2020 предусматривает уклон 3 см на метр.
- Подберите поддон и сифон с подходящими монтажными размерами. Если самотёчный слив организовать невозможно, рассмотрите изменение трассы, высоты установки или специальную насосную систему.
- Сравните пропускную способность сливного оборудования с расходом душевой лейки, верхнего душа и других одновременно работающих потребителей воды.
Выберите подходящий сценарий — подскажем, какой вариант лучше выбрать.
Рекомендация: низкий поддон с самотёчным сливом, если позволяют размеры
Если канализационный вывод расположен достаточно низко, а под поддоном хватает места для сифона и трубы с необходимым уклоном, насос может не понадобиться.
Проверьте монтажную высоту сифона, положение его выходного патрубка и высоту точки подключения. Низкий поддон не гарантирует, что под ним поместятся все элементы сливной системы.
Если необходимый перепад получить невозможно, рассмотрите изменение положения канализационного отвода, допустимое повышение поддона или насосную установку, предназначенную для душевых стоков.
Рекомендация: поддон на подходящем основании или подиум
Если канализационный вывод расположен выше чистового пола, необходимо проверить, можно ли поднять выход сифона настолько, чтобы обеспечить требуемый уклон до точки подключения.
Более высокий поддон или установка на предусмотренное производителем основание могут создать дополнительное пространство для сифона и трубы. Но высоту 15–20 см нельзя считать достаточной во всех случаях.
Перед покупкой сопоставьте монтажный чертёж поддона, высоту сифона, длину трассы и положение канализационного подключения. При недостатке высоты потребуется другое техническое решение.
Рекомендация: расчёт уклона и проверка всей канализационной трассы
Самотёчный слив возможен и при расстоянии более двух метров. Однако с увеличением длины трубы возрастает необходимый перепад высот.
Для поэтажного трубопровода 40–50 мм при уклоне 0,03 участок длиной 3 м требует снижения по трассе на 9 см. Дополнительно необходимо учитывать расположение выходного патрубка сифона и точку подключения.

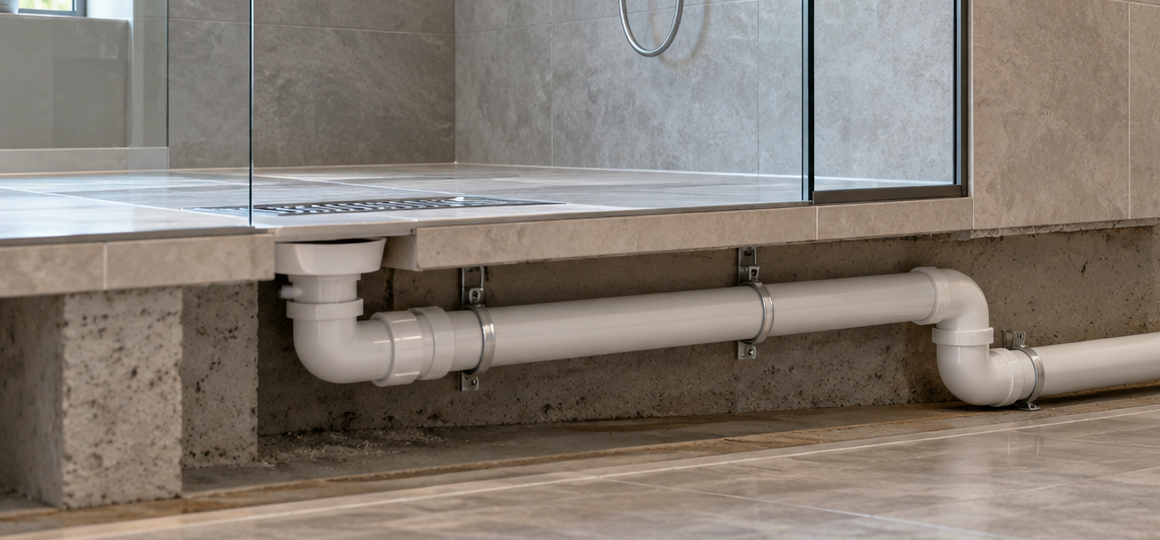

Используйте подходящие канализационные трубы с гладкой внутренней поверхностью, предусмотрите доступ для обслуживания и избегайте лишних поворотов. Если обеспечить правильную геометрию невозможно, потребуется изменение схемы водоотведения.
Таблица быстрого выбора
| Ситуация | Высота поддона | Дополнительные условия |
|---|---|---|
| Перенос душа в ванной, канализационный вывод находится низко | Возможно использование низкого поддона | Нужно проверить место для сифона и возможность самотёчного подключения с необходимым уклоном |
| Перенос душа в ванной, вывод расположен выше чистового пола | Возможно применение высокого поддона или подиума | Высоту выбирают по положению выхода сифона, длине трассы и точке подключения |
| Дачный душ, удалённая точка подключения на расстоянии 2–3 м | Зависит от доступного перепада высот | Для поэтажных труб 40–50 мм учитывают уклон 0,03; также проверяют условия прокладки и защиту от замерзания |
| Замена старой кабины, были проблемы со сливом | Любой подходящий по монтажной схеме | Необходимо проверить сифон, фактический уклон, загрязнения, состояние гидрозатвора и доступ для обслуживания |
Основные критерии выбора
При выборе душевой кабины с удалённым канализационным подключением важно учитывать не только расстояние до стояка. Основную роль играют высотные отметки, геометрия трубопровода, конструкция сифона, расход воды и возможность обслуживания.
- Перепад высот. Для самотёчного слива выход сифона должен располагаться достаточно высоко относительно точки подключения, чтобы обеспечить необходимое снижение трубы по направлению движения стоков. При этом учитывают высоту выходного патрубка, а не только положение сливной решётки поддона.
- Длина трассы. Чем длиннее горизонтальный участок, тем больший перепад высот потребуется при одинаковом уклоне. Расстояние более двух метров само по себе не запрещает самотёчное подключение.
- Уклон трубы. Для присоединения сантехнических приборов к стоякам поэтажные трубопроводы диаметром 40–50 мм согласно пункту 17.3 СП 30.13330.2020 следует прокладывать с уклоном 0,03. Для иных участков и диаметров требования определяются проектом и соответствующими нормативными положениями.
- Пропускная способность сифона. Её необходимо сравнивать с расчётным расходом душевого оборудования. Особенно важно учитывать несколько одновременно работающих душевых леек или форсунок. Универсальная величина 30 л/мин подходит не для каждой ситуации.
- Диаметр соединений. Не путайте размер сливного отверстия поддона с диаметром выходного патрубка сифона и канализационной трубы. Например, для отверстия поддона 90 мм выпускаются сифоны с выходом 40/50 мм.
- Материал труб. Для обычных самотёчных участков используют предназначенные для канализации трубы и фитинги, например из полипропилена или ПВХ. При правильном монтаже гладкие жёсткие трубы удобнее для формирования постоянного уклона, чем длинная провисающая гофра.
- Доступ для обслуживания. Предусмотрите возможность очистки сифона и обслуживания соединений. На длинных трассах необходимость прочисток и ревизий определяют с учётом схемы трубопровода и нормативных требований.
Как правильно измерить высоту канализационного подключения
Распространённая ошибка — измерять только расстояние от чистового пола до верхнего края канализационной трубы. Для проверки самотёчного подключения этого недостаточно.
Необходимо определить положение выходного патрубка сифона и точки присоединения трубы к существующей канализации. Высотные отметки сравнивают на соответствующих участках трубопровода с учётом его диаметра, направления и соединительных деталей.
Например, если канализационное подключение находится на высоте 8 см от пола, это ещё не означает, что низкий поддон установить невозможно. Нужно проверить, на какой высоте окажется выход сифона после монтажа и хватит ли пространства для необходимого уклона.
Точно так же высокая внешняя стенка поддона не гарантирует достаточного перепада. Сифон может располагаться ниже ожидаемого уровня, а его выходной патрубок — иметь собственные монтажные ограничения.
Для точного подбора лучше подготовить схему с отметками чистового пола, предполагаемого положения поддона, выходного патрубка сифона и существующего канализационного подключения.

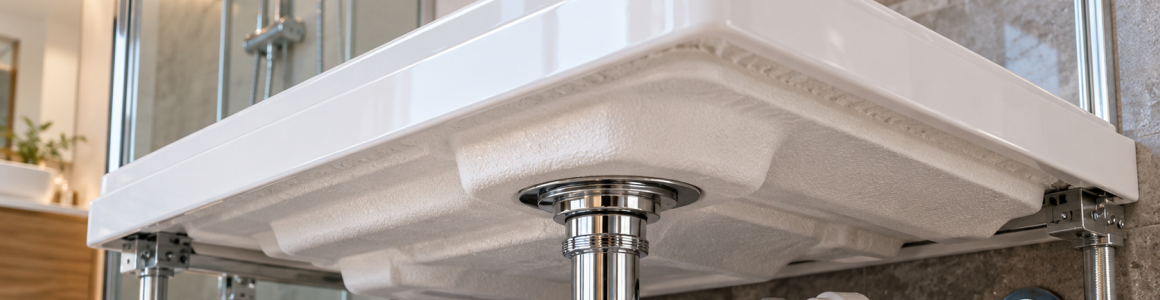

Как выбрать сифон для удалённого слива
Сифон нужно выбирать не только по диаметру выходного патрубка. Важны его монтажная высота, совместимость со сливным отверстием поддона, наличие гидрозатвора и пропускная способность.
Например, у низкого сифона Alcaplast A491CR для поддона со сливным отверстием 90 мм указаны монтажная высота 65 мм, выход 40/50 мм и пропускная способность 37,2 л/мин. Эти характеристики относятся к конкретному изделию и не распространяются на все сифоны аналогичных размеров.
В каталоге Saray также представлены сифоны для душевых поддонов с различными параметрами подключения. Например, для АНИпласт E450CLS указаны сливное отверстие поддона 50 мм, канализационное подключение 40 мм и пропускная способность 0,53 л/с.
Проверяйте четыре параметра:
- Подходит ли сифон к сливному отверстию конкретного поддона.
- Помещается ли он под конструкцией при выбранном способе установки.
- Совместим ли его выход с канализационной трубой и необходимой трассой подключения.
- Достаточна ли паспортная пропускная способность для расхода установленного душевого оборудования.
Не следует автоматически считать, что сифон с выходом 50 мм всегда пропускает больше воды, чем любой сифон с выходом 40 мм. На фактическую производительность влияют внутреннее устройство и гидравлические характеристики изделия.
Как рассчитать перепад высот до канализации
Для предварительной оценки необходимо знать длину канализационного трубопровода и предусмотренный для него уклон.
В пункте 17.3 СП 30.13330.2020 для поэтажных трубопроводов диаметром 40–50 мм установлен уклон 0,03. Это означает снижение на 30 мм на каждый метр длины горизонтального участка.
Пример расчёта: если горизонтальная длина трассы составляет 2 м, необходимое снижение по её длине при уклоне 0,03 составляет 60 мм, то есть 6 см.
| Длина горизонтальной трассы | Уклон 0,03 | Снижение по длине трубы |
|---|---|---|
| 1 м | 3 см/м | 3 см |
| 1,5 м | 3 см/м | 4,5 см |
| 2 м | 3 см/м | 6 см |
| 2,5 м | 3 см/м | 7,5 см |
| 3 м | 3 см/м | 9 см |
Эти значения показывают только снижение на соответствующей горизонтальной длине трубы. Они не равны необходимой высоте поддона.
Чтобы определить высоту установки, дополнительно учитывают монтажную высоту сифона, положение его выходного патрубка, соединительные детали и реальную отметку точки подключения к канализации.
Например, если для трубы требуется снижение 6 см, нельзя автоматически выбирать поддон высотой 6 см. Под его основанием должно оставаться пространство для сливного узла и всей схемы подключения.
Если по расчёту самотёчная схема не помещается, сначала проверьте возможность изменения трассы канализации, допустимого повышения поддона или переноса точки подключения. Насосную установку рассматривают тогда, когда организовать самотёчное водоотведение невозможно или нецелесообразно.
Важно: при реконструкции канализации в многоквартирном доме нельзя произвольно изменять общедомовой стояк и нарушать конструкцию перекрытий. Возможность переноса труб и устройства скрытых трасс необходимо оценивать с учётом строительных ограничений и действующих требований.
Сравнение популярных вариантов
- Низкий поддон с насосом. Такой вариант рассматривают, если самотёчный слив организовать невозможно, а нужно сохранить относительно небольшую высоту входа. Используют специальную насосную установку для душевых стоков, подходящую по производительности, напору и условиям подключения.
При этом насос не гарантирует нулевой порог. Некоторые модели требуют определённой высоты расположения поддона для поступления воды в насосный блок. Например, для одной из моделей SFA Sanishower указана минимальная высота поддона 120 мм.
Также необходимо предусмотреть электропитание с соблюдением требований электробезопасности, доступ для обслуживания, защиту от обратного потока и условия работы при отключении электричества. Насос подбирают по инструкции производителя и схеме канализации.
- Высокий поддон на предусмотренном основании. Может обеспечить больше пространства для сифона и канализационной трубы, если позволяет конструкция кабины.
Это удобный вариант при возможности организовать самотёчный слив без изменения существующего канализационного подключения.
Однако не существует универсальной высоты 15–20 см, которая гарантированно решает проблему. Поддон необходимо выбирать по техническому чертежу, учитывая положение слива и фактическую высоту соединений.
Дополнительно учитывайте удобство входа, особенно если душем пользуются пожилые люди или люди с ограниченной подвижностью.
- Подиум под низкий поддон. Позволяет поднять всю конструкцию, создавая дополнительное пространство для сифона и трубопровода.
Высота подиума определяется расчётом и требованиями производителя поддона. Его основание должно быть устойчивым, рассчитанным на эксплуатационные нагрузки и защищённым от влаги.
Важно помнить, что поднятый на подиум низкий поддон уже не обеспечивает прежнюю минимальную высоту входа относительно пола ванной. Поэтому при выборе необходимо учитывать общий порог, а не только высоту самого изделия.
Для большинства типовых ситуаций самотёчное подключение при наличии достаточной высоты остаётся наиболее простым вариантом: оно не требует отдельного электрического насоса и связанных с ним расходов на обслуживание.
Частые ошибки при выборе
- Игнорирование разницы высот. Покупают поддон, не измерив положение канализационного подключения и будущего выхода сифона. В результате не хватает пространства для правильной прокладки трубы.
- Выбор слишком низкого поддона без проверки сифона. Даже если сама чаша имеет небольшую высоту, под ней необходимо разместить сливной узел. При недостаточной монтажной высоте потребуется изменение схемы установки.
- Использование длинной провисающей гофры. Гофрированные элементы могут задерживать загрязнения, а при неправильном расположении образовывать участки с застоем воды. Для постоянной самотёчной трассы обычно удобнее использовать предназначенные для канализации жёсткие гладкие трубы и фитинги.
- Неправильный выбор сифона. При использовании верхнего душа и нескольких форсунок сливной узел может не справляться с расходом воды. Необходимо сравнивать паспортную пропускную способность сифона с расчётным расходом душевого оборудования.
- Монтаж без необходимого уклона. Если труба уложена горизонтально или имеет обратный уклон, вода может застаиваться, а загрязнения — накапливаться. Схему следует проверять до закрытия коммуникаций отделкой.
- Отсутствие доступа для прочистки. При засоре может потребоваться разборка поддона или отделки. Предусмотрите доступ к обслуживаемым элементам и необходимые прочистки или ревизии согласно конструкции системы.
- Установка насоса без проверки требований производителя. Насосная установка должна подходить для душевых стоков, иметь достаточную производительность и допустимую схему подключения. Неправильное размещение может привести к затруднённому поступлению воды в насос или проблемам с обслуживанием.
- Попытка решить любую проблему запаха увеличением уклона. Неприятный запах может возникать из-за высыхания гидрозатвора, нарушения его работы, загрязнений или дефектов соединений. Причину необходимо определить до замены поддона.
Рекомендация эксперта Saray
Титова Людмила, заведующий отделом «Инженерная сантехника»: при переносе душевой кабины необходимо сначала проверить высоту канализационного подключения относительно выхода будущего сифона, а затем рассчитать возможность прокладки трубы с требуемым уклоном.
Нельзя выбирать высокий поддон только потому, что канализационный вывод расположен на 5–7 см выше пола. Необходимо учитывать монтажную высоту сифона, длину трассы, расположение существующего отвода и требования конкретной модели.
Если самотёчное подключение возможно, обычно нет необходимости усложнять систему насосом. Если высоты недостаточно, рассмотрите изменение трассы, поддон на подходящем основании или специальную насосную установку.
Для подбора лучше рассматривать поддон, сифон и канализационные соединения как единую систему. Совместимость определяется не местом покупки, а совпадением технических характеристик и соблюдением монтажных требований.
Консультанты Saray помогут сравнить подходящие комплектующие по размерам, назначению и условиям установки. Для сложной схемы подключения может потребоваться проверка специалистом непосредственно на объекте.
Что купить в Saray
В каталоге Saray можно подобрать товары для установки душевой кабины и подключения её к канализации:
- Душевые поддоны. Низкие и высокие модели различных размеров. При выборе проверяйте не только общую высоту, но и конструкцию основания, положение сливного отверстия и возможность установки сифона.
- Сифоны для душевых поддонов. В каталоге представлены модели с разными размерами выпусков и канализационных подключений, в том числе АНИпласт. Проверяйте монтажную высоту, размеры соединений, тип затвора и пропускную способность конкретного изделия.
- Канализационные трубы и фитинги. Подходящие трубы, отводы, муфты и переходные элементы для организации трассы с необходимым уклоном. Размеры и материал подбирают по проектируемой системе.
- Трапы и душевые лотки. Для душевых зон с подготовленным основанием. Необходимо проверять монтажную высоту, направление выпуска, пропускную способность и совместимость с гидроизоляцией.
- Насосные установки для душевых стоков. Если самотёчный слив организовать невозможно, требуется отдельный подбор специализированного оборудования. Наличие подходящих насосных моделей в Saray необходимо уточнять перед заказом.
- Герметики и соединительные элементы. Для предусмотренной производителем герметизации примыканий и соединений. Материалы подбирают с учётом конструкции поддона и канализационной системы.
При выборе комплектующих не ориентируйтесь только на одинаковый диаметр в названии. Например, размер сливного отверстия поддона, выходной патрубок сифона и канализационная труба могут иметь разные размеры и способы соединения.
Подобрать доступные товары можно в интернет-магазине saray.ru или в гипермаркете «Сарай» в Ульяновске. Подготовьте расстояние до канализации, высоты подключения и схему расположения душа — это поможет консультантам предложить технически совместимые варианты.
Краткая таблица для выбора
| Вопрос покупателя | Короткий ответ | Когда подходит |
|---|---|---|
| Можно ли перенести душевую кабину в другой угол? | Да, если позволяет схема канализации и обеспечивается необходимый уклон трубы. | В том числе при расстоянии около 2 м и более, если хватает высотного перепада. |
| Какой поддон выбрать, если канализация выше пола? | Подходящий по монтажной высоте. Иногда потребуется высокий поддон, подиум или изменение подключения. | Когда высота выхода сифона позволяет выполнить самотёчное водоотведение. |
| Что делать при частых засорах и запахе? | Проверить сифон, гидрозатвор, состояние труб и фактический уклон. | Когда вода медленно уходит или из слива появляется неприятный запах. |
FAQ - Ответы на вопросы
1. Можно ли поставить душевую кабину в другом углу, если до канализации два метра?
Да, если есть возможность проложить трубу с необходимым уклоном и правильно подключить сифон. Для поэтажного трубопровода диаметром 40–50 мм при уклоне 0,03 снижение на участке длиной 2 м составляет 6 см. Дополнительно учитывают положение выходного патрубка сифона и высоту канализационного подключения. Если необходимого перепада нет, может потребоваться изменение схемы установки.
2. Как понять, что проблема со сливом связана с неправильным выбором поддона?
Медленный уход воды или её застой могут быть связаны с неправильной высотой установки, недостаточным уклоном трубы, засором сифона или другими неисправностями. Неприятный запах также может возникать при высыхании или нарушении работы гидрозатвора. Поэтому сначала необходимо проверить состояние сливной системы и геометрию подключения, а не сразу менять поддон.
3. Нужен ли высокий поддон, если канализация далеко?
Не всегда. Высокий поддон может обеспечить дополнительное пространство для сифона и трубы, но необходимость его установки зависит от высоты канализационного подключения и длины трассы. Если нужный уклон обеспечивается при низком поддоне, его тоже можно использовать. Расстояние до канализации само по себе не определяет высоту чаши.
4. Какой сифон лучше для самотёчного слива?
Выбирайте сифон, совместимый со сливным отверстием поддона и канализационным подключением, с подходящей монтажной высотой и достаточной пропускной способностью. Для обычных решений применяются сифоны с гидрозатвором, а в отдельных системах предусмотрены другие конструкции защиты от запахов. Пропускную способность необходимо сопоставлять с расходом душевого оборудования. Универсального требования выбирать исключительно сифон на 30 л/мин нет.
5. Почему не рекомендуют гибкую гофру для слива душа?
Длинная гофрированная труба с неровной внутренней поверхностью может задерживать волосы, мыльные остатки и другие загрязнения. При неправильном монтаже она также способна провисать, образуя участки застоя воды. Для постоянной самотёчной канализационной трассы обычно предпочтительнее предназначенные для этого гладкие жёсткие трубы и фитинги с правильно выдержанным уклоном.
6. Что делать, если канализационный вывод расположен высоко (выше 10 см от пола)?
Сначала необходимо определить высоту выхода сифона после установки поддона и проверить, хватает ли перепада для самотёчного подключения. Если нет, можно рассмотреть поддон на более высоком основании, подиум, изменение канализационной трассы или насосную установку для душевых стоков. Высота вывода более 10 см от пола сама по себе не означает, что самотёчный слив невозможен.
7. Как рассчитать уклон трубы для душа?
Необходимо знать горизонтальную длину трассы и предусмотренный для неё нормативный или расчётный уклон. Для поэтажных канализационных труб диаметром 40–50 мм пункт 17.3 СП 30.13330.2020 устанавливает уклон 0,03, то есть 3 см на метр. Например, на участке 2 м снижение составляет 6 см, а на участке 3 м — 9 см. Это снижение по длине трубы, а не готовая рекомендация по высоте поддона. Конкретную схему проверяют с учётом сифона и точки подключения.
8. Можно ли использовать низкий поддон, если канализация далеко?
Можно, если под поддоном достаточно места для сифона, а выход сливного узла расположен достаточно высоко для прокладки трубы с необходимым уклоном до канализационного подключения. При недостаточной высоте потребуется изменение схемы установки, повышение уровня поддона или специальная насосная система. Выбор зависит от монтажных размеров конкретных изделий.
Итог
Выбор душевой кабины при удалённой канализации — это инженерная задача, где ключевыми параметрами являются расположение сливного отверстия и выхода сифона, высота канализационного подключения, длина и уклон трубы, а также пропускная способность сливной системы.
Недостаточно просто смотреть на свободное место в ванной или выбирать самый высокий поддон. Необходимо заранее проверить геометрию канализационного подключения и возможность самотёчного отвода воды.
Для поэтажных трубопроводов диаметром 40–50 мм СП 30.13330.2020 предусматривает уклон 0,03, что соответствует снижению 3 см на метр. Поэтому на участке длиной 2 м необходимое снижение трубы составляет 6 см, не считая особенностей расположения сифона и точки подключения.
Если самотёчный слив возможен, достаточно подобрать подходящий поддон, совместимый сифон и канализационные трубы. Если высоты не хватает, рассмотрите изменение трассы, повышение поддона или специализированную насосную установку. Последний вариант требует отдельного расчёта и соблюдения условий эксплуатации.
Перед покупкой подготовьте замеры и схему канализации. В Saray можно сравнить душевые кабины, поддоны, сифоны и другие комплектующие, чтобы подобрать решение под особенности вашего ремонта.
