Сначала определите, какую воду должна собирать система и куда она будет отводиться. Для подземного сбора воды обычно используют предназначенные для дренажа перфорированные трубы, а для транспортировки уже собранного потока могут применяться неперфорированные участки. Диаметр, уклон, кольцевая жёсткость и фильтрующая конструкция выбираются вместе — по расходу воды, грунту, глубине, нагрузке и схеме участка.
Как выбрать дренажную трубу за 2 минуты
- Определите задачу. Нужно собирать воду из грунта или только транспортировать уже собранную?
- Определите источник воды. Подземный дренаж не должен подменять водосток или поверхностную ливнёвку.
- Найдите точку выпуска. До покупки трубы должно быть понятно, куда пойдёт собранная вода.
- Оцените грунт. Его состав влияет на приток воды и необходимость фильтрующей оболочки.
- Рассчитайте расход. По нему вместе с уклоном и типом трубы выбирают диаметр.
- Проверьте нагрузку. Глубина, грунт и транспорт над трассой влияют на требуемую конструкцию и жёсткость трубы.
- Продумайте обслуживание. Сложная сеть должна иметь доступные точки контроля и очистки там, где это предусмотрено проектом.
Правило «берём 110 мм, укладываем с уклоном 2 см/м и оборачиваем геотекстилем» не заменяет проектирование системы.
Перфорированная или неперфорированная труба
Перфорированная
Используется в тех участках системы, где вода должна поступать из окружающего грунта внутрь трубы. Отверстия обеспечивают водоприём, а их конструкция и площадь являются характеристиками конкретной дренажной системы.
При выборе проверяйте:
- назначение трубы;
- схему и площадь перфорации;
- внутренний и наружный диаметр;
- материал;
- кольцевую жёсткость;
- наличие заводской оболочки, если она нужна проекту;
- совместимые соединительные элементы.
Неперфорированная
Применяется там, где нужно транспортировать уже собранную воду без дополнительного поступления из окружающего грунта.
Не используйте обычную неперфорированную канализационную трубу как замену дренажной на участке, где требуется именно сбор воды из грунта.
Есть ли универсальная перфорация для песка или глины
Нет. Нельзя выбирать круглые или щелевые отверстия только по правилу «круглые для глины, щелевые для песка». Используйте характеристики конкретной дренажной трубы и предусмотренную для грунта фильтрующую конструкцию.
Как выбрать диаметр дренажной трубы
Диаметр нельзя определять только по площади участка или роли трубы в бытовой схеме.
На требуемую пропускную способность влияют:
- площадь, с которой собирается вода;
- расчётный приток;
- число подключённых веток;
- длина трассы;
- уклон;
- внутренняя поверхность трубы;
- внутренний диаметр.
Коллектор, который принимает несколько веток, действительно может потребовать большего диаметра. Но переход с условных 110 мм сразу на 150 или 200 мм должен подтверждаться расчётной пропускной способностью, а не только словами «участок большой».
Почему нельзя выбирать слишком маленький диаметр
Труба должна пропускать расчётный поток с учётом своего уклона. Недостаточная пропускная способность ограничит работу всей сети.
Стоит ли брать трубу с большим запасом
Избыточный диаметр тоже не является универсальным преимуществом. Он увеличивает стоимость системы, а гидравлические условия всё равно должны соответствовать проекту.
Что означает SN4, SN8 и кольцевая жёсткость
SN — класс кольцевой жёсткости пластиковой трубы. Число характеризует сопротивление кольцевой деформации и выражается через жёсткость трубы.
Но из обозначения SN нельзя напрямую сделать вывод:
- на какую максимальную глубину можно закопать трубу;
- можно ли прокладывать её под автомобилем;
- подойдёт ли она для пристенного дренажа;
- какую толщину засыпки требуется сделать.
Работа пластиковой трубы в грунте зависит от всей конструкции: класса трубы, ширины траншеи, материала обратной засыпки, качества её уплотнения, глубины и внешней нагрузки.
Поэтому правило «SN4 до 4 метров, SN8 под дороги» использовать как универсальную инструкцию нельзя.

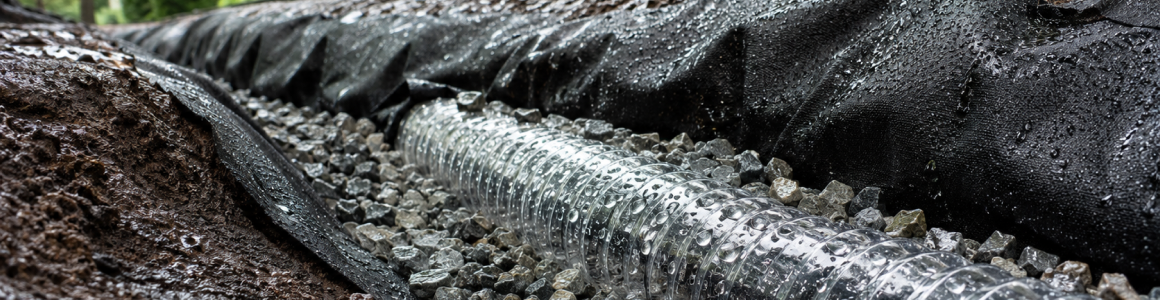

Нужны ли геотекстиль и щебёночная обсыпка
Фильтрующая конструкция нужна не для механического «усиления» трубы, а для организации поступления воды и ограничения нежелательного переноса частиц грунта.
Всегда ли трубу нужно оборачивать геотекстилем
Нет. Необходимость оболочки зависит от грунта. В некоторых стабильных мелкозернистых грунтах дополнительная оболочка может не требоваться, а в нестабильных грунтах она необходима для ограничения поступления частиц.
Поэтому универсальное правило «в песке без оболочки, в глине обязательно с геотекстилем» неверно.

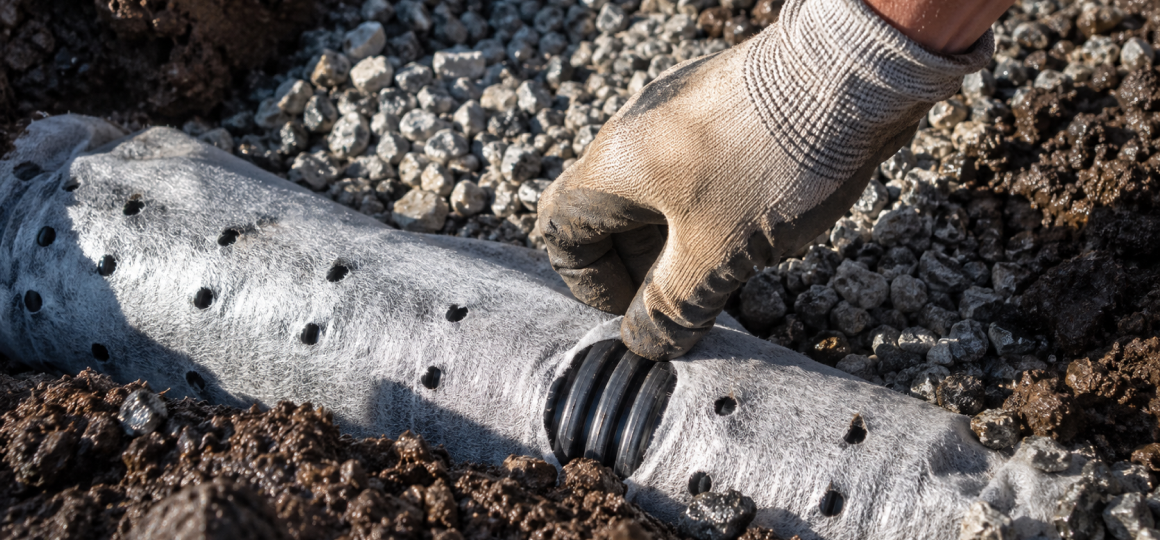

Геотекстиль или готовая труба в оболочке
Выбор зависит от конструкции системы. Если используется заводская фильтрующая оболочка, проверяйте её назначение и совместимость с грунтом. Если создаётся фильтрующий слой вокруг трубы, его параметры должны быть подобраны вместе с окружающим грунтом.
Какой щебень использовать
Фракция заполнителя не выбирается только по универсальному правилу «5–20 мм». Размер и состав материала должны обеспечивать водопроницаемость и соответствовать фильтрующим требованиям конкретной системы.
Щебень 5–20 мм может применяться в дренажных работах, но это не означает, что именно эта фракция является обязательной для любой трубы и любого грунта.
Как определить уклон дренажной трубы
Уклон влияет на пропускную способность и скорость движения воды. Чем он больше при прочих равных условиях, тем выше может быть пропускная способность трубы.
Однако фиксированного правила «не менее 2 см на каждый метр» для всех дренажных сетей нет.
При проектировании учитывают:
- диаметр;
- материал и внутреннюю поверхность;
- расчётный расход;
- протяжённость;
- рельеф;
- вероятность поступления мелких частиц;
- требуемую скорость потока.
Особенно важно не допускать локальных обратных уклонов и провисаний, в которых может застаиваться вода и осадок.
Зависит ли глубина от промерзания
Глубину дренажа определяет прежде всего задача системы и условия участка. Для защиты фундамента дополнительно учитываются конструкция здания и гидрогеологические условия.
Не копайте траншею возле существующего фундамента на произвольную отметку только по правилу «ниже подошвы на 30–50 см». Расположение пристенного дренажа должно быть согласовано с конструкцией основания здания.
Таблица быстрого выбора
| Задача | Что выбрать | Почему |
|---|---|---|
| Собирать воду непосредственно из грунта | Предназначенную для дренажа перфорированную трубу | Вода должна поступать внутрь через водоприёмные отверстия |
| Перенести уже собранную воду к выпуску | Подходящий неперфорированный трубопровод | Дополнительный водоприём на этом участке не требуется |
| Подобрать диаметр | Рассчитать поток, уклон и пропускную способность | Размер участка сам по себе не определяет диаметр |
| Выбрать SN4 или SN8 | Оценить глубину, грунт, засыпку и внешнюю нагрузку | SN характеризует кольцевую жёсткость, а не допустимую глубину в одиночку |
| Защитить систему от поступления частиц грунта | Подобрать оболочку или фильтрующую конструкцию по грунту | Один геотекстиль не подходит автоматически для всех почв |
| Обеспечить самотечный отвод | Рассчитать уклон вместе с диаметром | Универсальный уклон 2 см/м не нужен каждой системе |
Частые ошибки при выборе и монтаже
- Покупать трубу до определения источника воды. Подземный дренаж не заменяет водосток или ливневую канализацию.
- Выбирать диаметр только по площади участка. Нужна расчётная пропускная способность.
- Назначать одинаковый уклон для любой системы. Он связан с диаметром, материалом и расходом.
- Оборачивать любую трубу любым геотекстилем. Фильтрующая конструкция должна соответствовать грунту.
- Считать 5–20 мм единственной правильной фракцией щебня. Заполнитель выбирают по конструкции фильтра.
- Определять допустимую глубину только по SN. Работа трубы зависит от грунта и засыпки.
- Не предусмотреть точку выпуска. Система должна не только собрать воду, но и иметь куда её отвести.
Что проверить перед покупкой дренажных труб?
Выберите основную задачу.
Сначала подтвердите, что проблема именно в воде в грунте
Определите источник переувлажнения, рельеф и место будущего выпуска. После этого подбирайте перфорированную трубу, диаметр и фильтрующую конструкцию.
Рассчитайте коллектор до покупки труб
Основная линия должна принимать поток от подключённых веток. Диаметр и уклон выбирайте по требуемой пропускной способности, а не только по длине трассы или площади участка.
Сначала оцените фундамент и условия воды
Для пристенной системы особенно важны отметки фундамента, уровень воды, место выпуска и совместная работа дренажа с гидроизоляцией. Не назначайте глубину и жёсткость трубы на глаз.
Частые вопросы
Какой диаметр дренажной трубы выбрать для участка?
Универсального диаметра нет. Сначала определяют расчётный приток воды и доступный уклон, затем проверяют пропускную способность выбранной трубы.
Всегда ли для локального дренажа хватает трубы 110 мм?
Нет. Такой диаметр встречается в бытовых системах, но его достаточность должна подтверждаться требуемой пропускной способностью конкретной ветки.
Нужна ли перфорация для дренажа фундамента?
Если участок трубы должен собирать воду из окружающего грунта, используется предусмотренная проектом водоприёмная конструкция, обычно с перфорацией. Саму схему пристенного дренажа определяют с учётом фундамента и гидроизоляции.
Всегда ли дренажную трубу нужно оборачивать геотекстилем?
Нет. Необходимость и параметры оболочки зависят от состава грунта и выбранной конструкции дренажа.
Какой уклон нужен дренажной трубе?
Уклон подбирают вместе с диаметром, материалом трубы и расчётным расходом. Использовать универсальные 2 см на метр для любой системы неправильно.
Что лучше — SN4 или SN8?
Большая цифра означает более высокий класс кольцевой жёсткости, но выбирать его нужно по условиям монтажа. Глубина, грунт, засыпка и внешние нагрузки рассматриваются совместно.
Где нужны ревизионные или смотровые точки?
Их расположение определяет схема системы и требования к обслуживанию. Особенно важно предусмотреть доступ там, где сеть разветвляется, меняет направление или где необходим контроль и очистка, но универсальный шаг в метрах для каждого участка задавать нельзя.
Итог
Выбор дренажной трубы начинается не с диаметра, SN или наличия геотекстиля, а с расчёта самой системы. Определите источник и количество воды, грунт, рельеф и точку выпуска. После этого выбирайте перфорацию, диаметр, уклон, кольцевую жёсткость и фильтрующую конструкцию как связанные параметры. Такой подход надёжнее универсального набора «110 мм + геотекстиль + щебень 5–20 мм + уклон 2 см/м».
