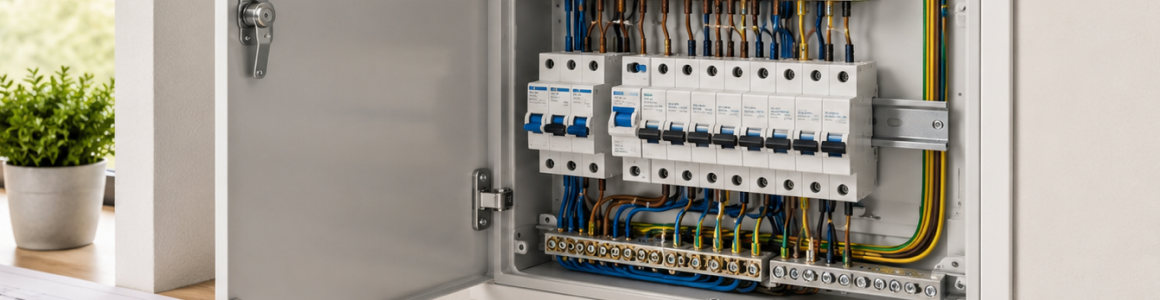

Как правильно собрать электрощит в частном доме: советы мастера и пошаговая инструкция

Электрощит в частном доме — это не просто коробка с автоматами. От него зависит, будет ли дом безопасно работать при обычной нагрузке, скачках напряжения, утечке тока, коротком замыкании, влажности, уличных линиях, насосе, котле и мощной бытовой технике.

Главная ошибка — относиться к щиту как к набору одинаковых автоматов: «свет сюда, розетки туда, УЗО куда-нибудь рядом». В частном доме такая логика быстро приводит к проблемам: выбивает весь дом из-за одной линии, УЗО срабатывает непонятно почему, техника страдает от скачков, уличная проводка влияет на внутреннюю сеть, а в щите невозможно разобраться без мастера.

Эта статья помогает понять, из чего состоит правильный электрощит, какие группы лучше выделить, что купить для сборки и какие ошибки нельзя допускать. Подключение ввода, расчёт номиналов, сборку, измерения и запуск должен выполнять квалифицированный электрик.

Быстрый ответ: как правильно собрать электрощит в частном доме

Электрощит начинают не с покупки автоматов, а со схемы. Сначала определяют ввод: однофазный или трёхфазный, выделенную мощность, тип заземления, список потребителей и отдельные группы. Затем под каждую линию подбирают кабель, автомат, УЗО или дифавтомат, добавляют реле напряжения, УЗИП, N/PE-шины, маркировку и запас модулей.

Для частного дома обычно выделяют отдельные линии:

• освещение;
• розетки комнат;
• кухню;
• санузел;
• бойлер;
• электроплиту или варочную панель;
• котёл;
• насос или скважину;
• тёплый пол;
• уличное освещение;
• ворота;
• гараж, баню или хозпостройки.

Важно: самостоятельно можно разобраться в логике, составить список потребителей, подготовить место и купить комплектующие по проекту. Подключение, проверку, измерения и ввод в работу должен делать электрик.

Содержание

• Главное правило безопасности
• Что можно сделать самому, а что должен делать электрик
• Из чего состоит электрощит частного дома
• Какие группы лучше выделить в частном доме
• Однофазный или трёхфазный щит: в чём разница для пользователя
• УЗО, дифавтомат и автомат: что за что отвечает
• N, PE и PEN: почему нельзя просто объединить ноль и землю
• Реле напряжения и УЗИП: зачем они частному дому
• Как выбрать корпус щита
• Что выбрать в каталоге
• Инструменты и расходники для аккуратной сборки
• Проверка перед включением
• Топ-10 ошибок при сборке электрощита
• Когда обязательно вызывать электрика

Главное правило безопасности

Электрощит — зона повышенного риска. Ошибка в нём может привести к поражению током, пожару, повреждению техники или отказу защитных устройств.

Эта статья не заменяет проект и работу электрика. Она помогает понять:

• какие элементы должны быть в щите;
• какие вопросы задать мастеру;
• какие комплектующие понадобятся;
• какие ошибки заметить до запуска;
• почему нельзя собирать щит «по картинке из интернета».

Нельзя выполнять работы под напряжением. Нельзя подключать ввод от счётчика без допуска и квалификации. Нельзя подбирать номиналы автоматов «с запасом», если неизвестно сечение кабеля и реальная нагрузка. Нельзя объединять ноль и землю там, где это запрещено схемой.

Правильный электрощит — это не просто «всё включилось». Это когда схема рассчитана, линии подписаны, защита подобрана под кабели и нагрузку, УЗО работают корректно, заземление проверено, а измерения выполнены специалистом.

Что можно сделать самому, а что должен делать электрик

Если вы владелец дома и хотите контролировать результат, полезно понимать границы самостоятельной работы.

Самостоятельная подготовка помогает не покупать лишнее и лучше понимать работу мастера. Но финальная сборка и проверка — не место для экспериментов.

Из чего состоит электрощит частного дома

У каждого дома своя схема, но в хорошем щите обычно есть несколько обязательных блоков.

Для частного дома особенно важен запас места. Щит «впритык» быстро становится проблемой: негде добавить реле, отдельную линию на насос, уличный свет, ворота, баню или резервный модуль.

Какие группы лучше выделить в частном доме

Чем понятнее разделены линии, тем проще обслуживать дом и искать неисправность. Один автомат «на всё» — плохое решение: при проблеме в одной зоне можно потерять питание во всём доме.

Чем больше дом и чем больше оборудования, тем важнее схема. В хорошем щите сразу видно: где кухня, где улица, где насос, где котёл, где санузел.

Однофазный или трёхфазный щит: в чём разница для пользователя

Для владельца дома важно понимать не схему подключения по клеммам, а последствия для планирования.

Однофазный ввод

Однофазный ввод проще по логике, но вся нагрузка идёт через одну фазу. Важно не перегружать ввод и правильно разделить линии по группам.

Обычно для однофазного дома особенно внимательно считают:

• электроплиту;
• бойлер;
• котёл;
• насос;
• тёплые полы;
• кондиционеры;
• уличные линии.

Трёхфазный ввод

Трёхфазный ввод позволяет распределить нагрузку по фазам. Но он требует более внимательного проектирования: нельзя просто раскидать автоматы «как поместилось». Нужно учитывать баланс фаз, трёхфазные потребители, защиту и порядок отключения.

Для трёхфазного дома особенно важны:

• грамотное распределение нагрузок;
• вводной аппарат;
• реле контроля напряжения или подходящая защита;
• УЗИП;
• корректная работа УЗО и дифавтоматов;
• понятная маркировка фаз и групп.

Тип ввода, выделенная мощность и схема заземления должны быть понятны до выбора щита и комплектующих.

УЗО, дифавтомат и автомат: что за что отвечает

Частая ошибка — думать, что автомат, УЗО и дифавтомат делают одно и то же. На самом деле у них разные задачи.

Если стоит УЗО, рядом с ним должна быть защита от сверхтока: автомат или другая предусмотренная схема. УЗО само по себе не рассчитано на защиту кабеля от перегрузки.

Где чаще используют УЗО и дифавтоматы

Окончательный выбор между УЗО с автоматом и дифавтоматом зависит от схемы, места в щите, бюджета, удобства обслуживания и проекта.

N, PE и PEN: почему нельзя просто объединить ноль и землю

В электрощите есть разные проводники, и путать их опасно.

• N — рабочий ноль.
• PE — защитный проводник заземления.
• PEN — совмещённый проводник в некоторых системах до разделения.

После разделения PEN на N и PE их нельзя снова объединять дальше по ходу распределения. Нули после разных УЗО нельзя смешивать между собой. Ошибка с N-шинами — одна из частых причин ложных срабатываний УЗО, отсутствия защиты или опасного потенциала на корпусах приборов.

Простыми словами: если линия защищена своим УЗО или дифавтоматом, её рабочий ноль должен возвращаться туда, куда предусмотрено схемой. Нельзя брать фазу от одного аппарата, а ноль — с чужой шины.

Что должно быть в хорошем щите:

• отдельная PE-шина для защитных проводников;
• понятные N-шины для групп после УЗО;
• маркировка шин и линий;
• отсутствие случайных перемычек между N и PE;
• схема, по которой можно проверить каждую группу.

Если в щите «всё синее на одну шинку, всё жёлто-зелёное куда-нибудь рядом» — это не аккуратная сборка, а потенциальная проблема.

Реле напряжения и УЗИП: зачем они частному дому

В частном доме электросеть часто более уязвима, чем в квартире: воздушный ввод, длинные линии, нестабильное напряжение, грозы, мощные потребители, соседние подключения.

Реле напряжения

Реле напряжения отключает питание, если напряжение становится слишком высоким или слишком низким. Это помогает защитить бытовую технику, котёл, холодильник, насос, электронику и автоматику.

Реле напряжения особенно полезно, если:

• в посёлке часто «скачет» напряжение;
• есть дорогая техника;
• установлен котёл;
• есть насос, автоматика ворот, холодильники;
• дом находится на линии с нестабильным питанием.

УЗИП

УЗИП защищает от импульсных перенапряжений, например при грозовых воздействиях или коммутационных скачках. Особенно актуален для частных домов с воздушным вводом и уличными линиями.

Важно: реле напряжения и УЗИП решают разные задачи. Одно не заменяет другое. Подбор УЗИП зависит от схемы, заземления, ввода и проекта.

Как выбрать корпус щита

Корпус щита выбирают не только по размеру и цене. Важно учитывать место установки, количество модулей, запас, удобство разводки и степень защиты.

Ошибка — покупать щит «ровно под количество автоматов». В частном доме почти всегда появляются новые потребители: насос, ворота, освещение участка, видеонаблюдение, баня, мастерская, теплица.

Что выбрать в каталоге

Для статьи про электрощит важно связать теорию с реальными категориями товаров. Искать лучше не один «щиток», а комплект под задачу.

Не покупайте комплектующие только потому, что они «подходят по цене». В электрике важны совместимость, номиналы, качество, схема и правильная установка.

Инструменты и расходники для аккуратной сборки

Аккуратный щит — это не только ровные провода. Это понятная схема, правильный обжим, подписанные линии и отсутствие случайных скруток.

Для профессиональной сборки используют:

• изолированные отвёртки;
• стриппер для снятия изоляции;
• пресс-клещи для НШВИ;
• наконечники НШВИ;
• маркировочные бирки;
• кабельные стяжки;
• DIN-рейки;
• N/PE-шины;
• гребёнки;
• мультиметр;
• приборы для проверки УЗО, изоляции и петли фаза-нуль.

Индикаторная отвёртка может помочь в первичной проверке, но она не заменяет полноценные измерительные приборы и работу специалиста.

Проверка перед включением

Проверка электрощита — это не только нажать кнопку «Тест» на УЗО. Перед вводом в работу электрик должен убедиться, что схема безопасна и соответствует реальному монтажу.

Если мастер только включил ввод и сказал «всё работает», это ещё не полноценная проверка щита.

Топ-10 ошибок при сборке электрощита

Ошибка 1. Начинать без схемы

Покупать автоматы и щит «по ходу дела» — плохая идея. Без схемы непонятно, сколько групп нужно, какие номиналы выбирать, где нужны УЗО, сколько модулей оставить и как потом обслуживать щит.

Правильно начинать со списка потребителей, групп, типа ввода и проекта.

Ошибка 2. Ставить один автомат на слишком много линий

Если на один автомат повесить сразу несколько важных зон, при неисправности отключится полдома. Кроме того, сложнее понять, где проблема.

Лучше разделять группы: свет, розетки, кухня, санузел, улица, котёл, насос, бойлер, гараж.

Ошибка 3. Подбирать автомат «помощнее»

Автомат защищает кабельную линию, а не делает розетку мощнее. Если поставить слишком большой номинал на слабый кабель, кабель может перегреваться, а автомат не отключит линию вовремя.

Номинал автомата подбирают по сечению кабеля, способу прокладки, нагрузке и проекту.

Ошибка 4. Путать УЗО и автомат

УЗО не защищает от перегрузки и короткого замыкания. Автомат не защищает от токов утечки. Поэтому нельзя заменить одно другим.

Для защиты линии нужна правильная комбинация: автомат + УЗО или дифавтомат.

Ошибка 5. Смешивать нули после разных УЗО

Это частая причина непонятных срабатываний. Если фаза идёт через одно УЗО, а ноль возвращается через другую шину, защита работает некорректно.

Каждая группа после УЗО должна иметь правильную N-шину по схеме.

Ошибка 6. Объединять N и PE где попало

Ноль и земля — не одно и то же. После разделения их нельзя снова случайно соединять. Такая ошибка может создать опасность на корпусах приборов и нарушить работу защиты.

PE-шина должна быть отдельной, понятной и не использоваться как рабочий ноль.

Ошибка 7. Не ставить защиту на уличные линии

Улица — зона повышенного риска: влага, грунт, повреждения кабеля, садовая техника, осадки. Уличные розетки, освещение, ворота, насосы и хозпостройки лучше выделять отдельно и защищать продуманно.

Ошибка 8. Делать щит без запаса модулей

Сегодня кажется, что линий достаточно. Через год появляется кондиционер, насос, баня, ворота, видеонаблюдение или теплица. Если щит собран впритык, придётся переделывать.

Для частного дома лучше заранее оставить запас.

Ошибка 9. Не подписывать линии

Неподписанный щит — проблема для любого ремонта. Через несколько месяцев уже непонятно, какой автомат отвечает за бойлер, какой за насос, а какой за розетки кухни.

Маркировка должна быть читаемой: не «автомат 1», а «кухня розетки», «бойлер», «насос», «улица», «санузел».

Ошибка 10. Проверять щит только кнопкой «Тест»

Кнопка на УЗО полезна, но она не заменяет профессиональные измерения. Перед запуском нужны проверки схемы, изоляции, заземления, петли фаза-нуль, правильности шин и отсутствия перегрева контактов.

Когда обязательно вызывать электрика

Электрика нужен не только «если что-то не работает». Его нужно приглашать до опасных этапов.

Обязательно вызывайте специалиста, если:

• нужно подключить ввод;
• неизвестен тип заземления;
• непонятно, однофазный или трёхфазный ввод;
• нужно подобрать номиналы автоматов;
• есть электрокотёл, плита, насос, бойлер или мощные потребители;
• есть уличные линии;
• выбивает УЗО без понятной причины;
• в щите греются автоматы или клеммы;
• есть запах нагрева или следы потемнения;
• нужно проверить заземление;
• нет схемы старого щита;
• дом деревянный или с повышенными требованиями к пожарной безопасности;
• требуется ввод в эксплуатацию после ремонта.

Лучше оплатить проверку до включения, чем переделывать щит после аварии.

Частые вопросы

Можно ли собрать электрощит самому?

Разобраться в логике, составить список линий, выбрать корпус и подготовить комплектующие можно самостоятельно. Но подключение ввода, сборку, расчёт номиналов, измерения и запуск должен выполнять квалифицированный электрик.

С чего начать сборку электрощита в частном доме?

Начинать нужно со схемы: тип ввода, выделенная мощность, заземление, список потребителей, группы, мощные линии, уличные потребители и запас на будущее. Только после этого выбирают корпус и комплектующие.

Чем УЗО отличается от дифавтомата?

УЗО защищает от токов утечки, но не защищает от перегрузки и короткого замыкания. Дифавтомат совмещает защиту от утечки и защиту от сверхтока. Что выбрать — зависит от схемы и проекта.

Нужно ли реле напряжения в частном доме?

Во многих частных домах реле напряжения полезно, особенно если сеть нестабильная, есть котёл, насос, холодильник, автоматика или дорогая техника. Оно не заменяет автоматы и УЗО, а решает свою задачу.

Нужен ли УЗИП при воздушном вводе?

При воздушном вводе и уличных линиях УЗИП часто рассматривают как важный элемент защиты от импульсных перенапряжений. Но его подбор зависит от схемы, заземления и проекта.

Сколько модулей брать в щите с запасом?

Для частного дома лучше не брать щит впритык. Разумно оставлять примерно 20–30% свободного места под будущие линии и дополнительные устройства.

Почему нельзя объединять ноль и землю?

Рабочий ноль N и защитный проводник PE выполняют разные задачи. Их неправильное объединение может нарушить работу защиты и создать опасный потенциал на корпусах приборов.

Нужно ли отдельное УЗО на санузел?

Для влажных зон защита от токов утечки особенно важна. Как именно организовать защиту — через УЗО или дифавтомат — должен определить электрик по схеме.

Можно ли ставить один автомат на все розетки?

Технически в старых или простых схемах такое встречается, но для частного дома это неудобно и часто неразумно. Лучше разделять розетки по зонам: комнаты, кухня, санузел, улица, гараж.

Что опаснее: слабый автомат или слишком мощный?

Слишком мощный автомат опасен тем, что может не защитить кабель от перегрева. Автомат должен соответствовать кабельной линии и условиям эксплуатации, а не выбираться «с запасом».

Что проверить перед включением щита?

Нужно проверить соответствие схеме, правильность N/PE-шин, затяжку клемм, маркировку, отсутствие оголённых жил, работу УЗО, сопротивление изоляции, петлю фаза-нуль, заземление и отсутствие перегрева под нагрузкой. Это должен делать специалист.

Почему выбивает УЗО?

Причины могут быть разные: утечка в приборе, влажность, повреждённый кабель, ошибка с нулями, неправильная схема подключения или неисправное устройство. Не стоит просто менять УЗО на другое — сначала нужно найти причину.

Итог: каким должен быть хороший электрощит

Хороший электрощит в частном доме — это не набор автоматов, а понятная система защиты.

В нём должны быть:

• схема;
• разделение на группы;
• защита кабельных линий автоматами;
• УЗО или дифавтоматы там, где они нужны;
• реле напряжения при рисках нестабильной сети;
• УЗИП, если он нужен по условиям ввода и проекта;
• отдельные N и PE-шины;
• понятная маркировка;
• аккуратная разводка;
• запас модулей;
• профессиональная проверка перед запуском.

Если коротко: сначала схема и группы, потом корпус с запасом, затем защитные устройства, маркировка и проверка. Самостоятельно можно подготовиться и понять логику. Подключать, собирать, измерять и вводить электрощит в работу должен электрик.

Правильный щит — это тот, в котором безопасно жить, понятно обслуживать и не страшно добавлять новые линии через год или два.
