Краткий ответ: сначала определите расчётную нагрузку линии и переведите мощность в ток. Затем подберите предварительное сечение по допустимому току для конкретного кабеля и способа прокладки. После этого отдельно проверьте падение напряжения, условия монтажа, работу оборудования при запуске и согласованность кабеля с защитным автоматом. Универсальной таблицы «мощность — сечение» для всех линий нет.
Алгоритм предварительного расчёта за 2 минуты
- Определите схему питания. Уточните, однофазная это линия или трёхфазная.
- Определите расчётную нагрузку. Учитывайте приборы, которые могут работать одновременно в рассматриваемом режиме.
- Переведите мощность в ток. Формула зависит от схемы сети и характера нагрузки.
- Определите способ прокладки. Кабель в открытой прокладке, трубе, группе кабелей или теплоизоляции имеет разные условия охлаждения.
- Выберите предварительное сечение. Используйте таблицу допустимых токов для конкретного типа кабеля и фактического способа прокладки.
- Проверьте падение напряжения. Особенно это важно для длинных линий к гаражу, насосу или хозяйственной постройке.
- Согласуйте защиту. Кабель и автоматический выключатель должны рассматриваться как элементы одной линии.
Какие исходные данные нужны для расчёта
До выбора кабеля соберите исходные данные. Без них таблица сечений не даст надёжного результата.
| Что узнать | Что это даёт | Почему важно |
|---|---|---|
| Мощность или ток нагрузки | Расчётный ток линии | По нему начинается выбор кабеля |
| Однофазная или трёхфазная сеть | Формулу расчёта тока | Для этих схем используются разные зависимости |
| Длина линии | Возможность проверить падение напряжения | На длинной линии этот фактор может изменить решение |
| Способ прокладки | Условия охлаждения кабеля | Они влияют на допустимый длительный ток |
| Температура и соседние кабели | Необходимость корректирующих коэффициентов | Нагрев зависит не только от собственного тока кабеля |
| Тип оборудования | Необходимость проверки запуска и специальных требований | Двигатель и нагревательный прибор создают разные режимы нагрузки |
Как перевести киловатты в амперы
Формула зависит от схемы сети и характера подключаемой нагрузки.
Однофазная нагрузка
Для предварительного расчёта активной мощности однофазной нагрузки используют зависимость:
I ≈ P / (U × cos φ)
где:
- I — ток в амперах;
- P — активная мощность в ваттах;
- U — напряжение сети;
- cos φ — коэффициент мощности нагрузки.
Для практически активной нагрузки, у которой cos φ близок к 1, формула упрощается:
I ≈ P / U
Пример для 5 кВт
При мощности 5000 Вт и напряжении 230 В для нагрузки с cos φ около 1:
5000 / 230 ≈ 21,7 А
Если в расчёте использовать 220 В:
5000 / 220 ≈ 22,7 А
Поэтому распространённая формула «киловатты × 4,5» является лишь грубой оценкой для определённого напряжения, а не универсальным коэффициентом запаса.
Трёхфазная нагрузка
Для симметричной трёхфазной нагрузки используется другая зависимость:
I ≈ P / (√3 × U × cos φ)
Не применяйте однофазную формулу к трёхфазному оборудованию.
Если производитель оборудования уже указывает номинальный ток, используйте паспортные данные как один из основных исходных параметров.
Как определить мощность, которую нужно учитывать
Не нужно механически складывать паспортную мощность вообще всех приборов дома. Расчёт выполняют для конкретной электрической линии и предполагаемого режима её работы.
При этом нельзя и произвольно исключать мощный прибор только потому, что кажется, будто он «редко работает одновременно» с другим.
Сначала определите:
- какие потребители относятся к этой линии;
- какие режимы одновременной работы предусмотрены;
- имеются ли отдельные линии для мощной стационарной техники;
- есть ли требования производителя оборудования к отдельному подключению.
Если состав нагрузки большой или невозможно уверенно определить расчётный режим, эту часть проектирования лучше не заменять бытовой оценкой.

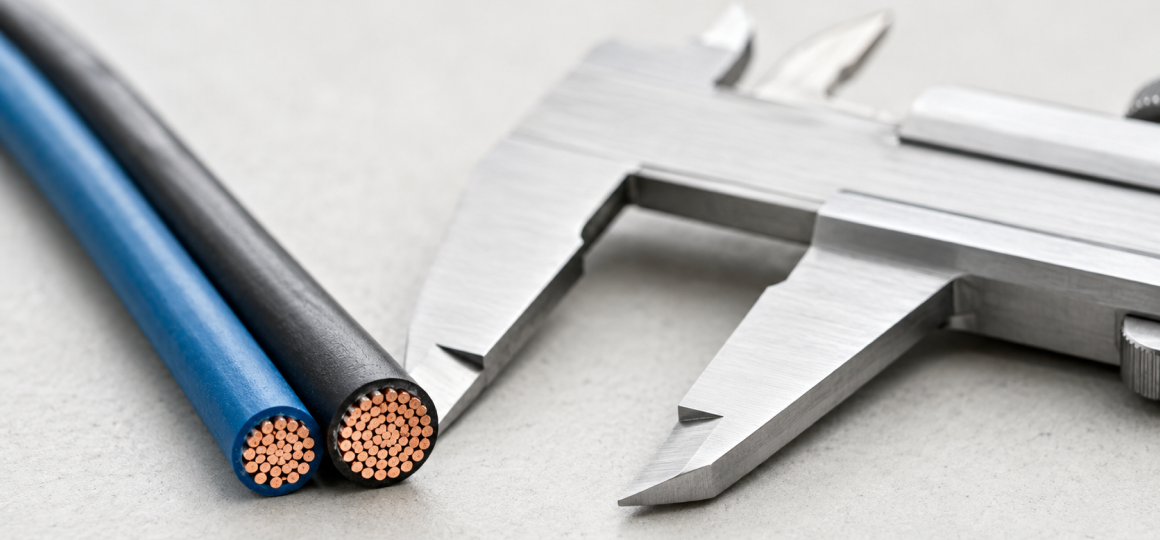

Как подобрать предварительное сечение кабеля
После определения расчётного тока нельзя сразу выбирать сечение по универсальной таблице «5 кВт — 2,5 мм²».
Следующий этап — определить конкретную марку или тип кабеля и допустимый способ его прокладки.
После этого по техническим или нормативным таблицам проверяют допустимый длительный ток выбранного сечения.
При выборе учитывайте:
- материал токопроводящих жил;
- количество нагруженных проводников;
- материал и температурный класс изоляции;
- способ прокладки;
- окружающую температуру;
- совместную прокладку нескольких цепей;
- защитный аппарат.
Именно поэтому одно и то же сечение нельзя автоматически считать рассчитанным на одинаковый ток во всех условиях.
Как способ прокладки влияет на допустимую нагрузку
Кабель нагревается во время работы, а окружающая среда отводит это тепло. Поэтому условия монтажа напрямую влияют на допустимый длительный ток.
Нужно отдельно оценивать:
- открытую прокладку;
- прокладку в трубе или другой защитной системе;
- прокладку нескольких линий рядом;
- участки с ограниченным теплоотводом;
- повышенную температуру окружающей среды.
Не используйте универсальные поправки вроде «гофра минус 20%» или «теплоизоляция минус 50%». Корректирующий коэффициент выбирается для фактического способа монтажа по применяемой методике расчёта.
Как проверить падение напряжения на длинной линии
После проверки допустимого тока нужно убедиться, что падение напряжения на выбранной длине не выходит за допустимые для проекта пределы.
Особенно важна эта проверка для:
- гаража вдали от дома;
- скважинного или поверхностного насоса;
- хозяйственной постройки;
- мастерской;
- длинной наружной линии;
- оборудования с электродвигателем.
Для расчёта используют сопротивление и другие электрические параметры конкретного проводника, ток, длину и характер нагрузки.
Не используйте правило «если больше 5% — всегда критично» без привязки к требованиям конкретной электрической установки.
Если расчёт падения напряжения показывает недопустимый результат, одним из вариантов корректировки может быть изменение сечения, схемы питания или самой трассы.
Как учитывать насос, компрессор и другое оборудование с двигателем
Для электродвигателя одного рабочего тока может быть недостаточно. При запуске режим питания отличается от установившейся работы.
Не используйте универсальное правило «пусковой ток всегда в 3–6 раз больше». Его величина зависит от двигателя, схемы и способа запуска.
Проверьте в документации оборудования:
- номинальный ток;
- пусковой ток или его характеристику;
- допустимое напряжение питания;
- требования к питающей линии;
- рекомендации по защитным аппаратам.
Для длинной линии двигатель дополнительно проверяют на падение напряжения при запуске.
Нельзя просто добавить к сечению «20–30% на пуск». Нужно проверить реальный режим конкретного оборудования.
Почему кабель и защитный автомат выбирают вместе
Автоматический выключатель защищает электрическую линию от перегрузки и короткого замыкания.
Поэтому опасно увеличивать номинал автомата только для того, чтобы он перестал срабатывать.
Если защита отключается, сначала определите причину:
- реальная перегрузка;
- пуск оборудования;
- неисправность;
- ошибочно выбранная линия;
- неправильные параметры защиты.
А что с УЗО?
УЗО выполняет другую защитную функцию и не увеличивает допустимый ток кабеля. Его наличие не отменяет правильный выбор сечения и защиту линии от сверхтока.
Вся система — кабель, автоматический выключатель, УЗО или дифференциальная защита, соединения и нагрузка — должна быть согласована.
С чего начать расчёт вашей линии?
Выберите основной сценарий.
Для обычной домашней линии
Определите расчётную нагрузку, переведите её в ток и выберите кабель по допустимому длительному току для фактического способа прокладки. Затем согласуйте защитный автомат.
Для длинной линии
Помимо допустимого тока обязательно проверьте падение напряжения. На большой длине именно эта проверка может потребовать пересмотра предварительно выбранного сечения.
Для оборудования с двигателем
Начните с паспортных данных оборудования. Проверьте рабочий и пусковой режимы, требования производителя, длину питающей линии и падение напряжения при запуске.
Частые ошибки при самостоятельном расчёте
- Выбирать сечение только по мощности. Не учитываются способ прокладки, длина и защитный аппарат.
- Использовать таблицу «киловатты — квадратные миллиметры» как готовый расчёт. Такая таблица не описывает реальные условия линии.
- Считать формулу «кВт × 4,5» универсальной. Она не учитывает напряжение, коэффициент мощности и схему сети.
- Всегда добавлять 20–30% к сечению. Универсального процента запаса нет.
- Использовать фиксированные поправки для гофры или утеплителя. Коэффициенты зависят от конкретного способа прокладки.
- Не проверять падение напряжения. Особенно это важно для длинных питающих линий.
- Назначать двигателю универсальный пусковой коэффициент. Используйте параметры конкретного оборудования.
- Ставить автомат большего номинала, чтобы он перестал отключаться. Сначала нужно определить причину срабатывания.
- Применять однофазную формулу к трёхфазной нагрузке. Для трёхфазной сети используется другой расчёт.
Что проверить перед покупкой кабеля
- Однофазная или трёхфазная линия.
- Расчётная мощность нагрузки.
- Номинальный ток оборудования, если он указан производителем.
- Коэффициент мощности, если он нужен для расчёта.
- Наличие двигателя и особенности его запуска.
- Длина линии.
- Материал и конструкция жил.
- Способ прокладки.
- Температура окружающей среды.
- Совместная прокладка с другими кабелями.
- Допустимый длительный ток выбранного кабеля.
- Падение напряжения.
- Параметры защитного автомата.
- Требования производителя оборудования.
Частые вопросы
Сколько ампер потребляет нагрузка 5 кВт?
Для однофазной активной нагрузки при 230 В и cos φ около 1 получится примерно 21,7 А. При 220 В — около 22,7 А. Для нагрузки с другим коэффициентом мощности расчёт будет отличаться.
Можно ли просто умножить киловатты на 4,5?
Только как очень грубую оценку для определённого однофазного режима. Правильнее использовать напряжение и коэффициент мощности конкретной нагрузки.
Какое сечение нужно для нагрузки 5 кВт?
По одной мощности ответить нельзя. Сначала определите ток, затем способ прокладки, тип кабеля, длину линии и защитный аппарат.
Кабель 2,5 мм² подходит для любой розетки?
Нет. Это распространённое бытовое сечение, но конкретную линию нужно проверять по нагрузке, способу прокладки и параметрам защиты.
Нужно ли увеличивать сечение на длинной линии?
Длина требует отдельной проверки падения напряжения. Если выбранный вариант не обеспечивает требуемые параметры, сечение или схему линии пересматривают.
Как учитывать пусковой ток насоса?
Используйте паспортные данные конкретного насоса или двигателя. Универсальной кратности пускового тока для всего оборудования нет.
Можно ли поставить автомат побольше, если существующий часто срабатывает?
Без проверки линии — нет. Сначала нужно определить причину срабатывания и убедиться, что кабель и вся электрическая цепь рассчитаны на предполагаемый режим.
Почему разные таблицы дают разные допустимые токи для одного сечения?
Потому что допустимый ток зависит не только от площади жилы. Имеют значение конструкция кабеля, изоляция, способ прокладки, температура, количество нагруженных проводников и другие условия.
Итог
Расчёт сечения кабеля нельзя свести к одной таблице «мощность — квадратные миллиметры». Сначала определяют расчётную нагрузку и ток линии.
Затем выбирают предварительное сечение по допустимому длительному току конкретного кабеля с учётом способа прокладки.
После этого отдельно проверяют длину и падение напряжения, условия монтажа, режим запуска двигателей и согласованность кабеля с защитной аппаратурой.
Для розеточной группы, освещения или короткой бытовой линии часть расчёта может быть простой. Для гаража, скважинного насоса, мощного оборудования, длинной трассы или изменения распределительного щита окончательный расчёт лучше выполнять квалифицированному специалисту.
