Краткий ответ: подобрать вытяжной вентилятор только по площади ванной или туалета нельзя. Для многоквартирного жилого дома расчётный ориентир составляет 50 м³/ч для ванной, душевой и совмещённого санузла и 25 м³/ч для отдельного туалета. При этом паспортная производительность самого вентилятора может быть выше, потому что после монтажа расход уменьшают сопротивление воздуховода, повороты, решётки, клапаны и недостаточный приток воздуха.
Расчёт через объём помещения и кратность воздухообмена можно использовать как дополнительный бытовой ориентир, например когда нужно быстрее удалять влагу после душа. Но формула не заменяет проверку требований к вентиляционной системе и характеристик самого вентилятора под нагрузкой.
Главное правило: м³/ч нельзя перевести в квадратные метры напрямую
Производительность вентилятора измеряется в кубических метрах воздуха в час. Площадь помещения измеряется в квадратных метрах, поэтому одной площади недостаточно для технического подбора.
На результат влияют:
- назначение помещения;
- требуемый расход воздуха;
- тип вентиляционной системы;
- сечение воздуховода;
- длина трассы;
- количество поворотов и переходников;
- решётки и клапаны;
- наличие достаточного притока воздуха;
- характеристика самого вентилятора при сопротивлении.
Поэтому ответ на вопрос «90 м³/ч — это на сколько квадратов?» всегда будет приблизительным, пока неизвестно, куда именно подключается вентилятор.
Сначала определите: квартира это или отдельная вентиляционная система
Квартира в многоквартирном доме
Если вентиляционная решётка подключена к общедомовой естественной вентиляционной системе, не следует автоматически устанавливать в неё бытовой вентилятор только потому, что он подходит по диаметру.
Сначала проверьте:
- как устроена вентиляция дома;
- работает ли естественная тяга;
- есть ли достаточный приток воздуха;
- предусмотрено ли системой подключение дополнительной механической вытяжки.
Частный дом или отдельный индивидуальный канал
Здесь вентилятор можно подбирать по требуемому расходу и сопротивлению конкретной трассы. Важны диаметр, длина, повороты, решётки, клапаны и характеристика вентилятора.
Как выбрать вытяжной вентилятор за 2 минуты
- Определите тип вентиляционной системы. Общедомовая шахта или отдельный канал.
- Определите требуемый расход. Для ванной, душевой и совмещённого санузла в многоквартирном жилом доме ориентир составляет 50 м³/ч, для отдельного туалета — 25 м³/ч.
- Измерьте вентиляционное отверстие и канал. D100, D125 или другое сечение выбирают по системе, а не по площади ванной.
- Оцените трассу. Учтите длину, повороты, переходы, решётки и клапаны.
- Проверьте характеристику вентилятора. Важно, какой расход он обеспечивает при сопротивлении, а не только максимальные м³/ч.
- Проверьте приток воздуха. Через дверь или предусмотренное переточное устройство.
- Сравните шум. Более высокая паспортная производительность часто означает больше шума.
- Проверьте влагозащиту. Место установки вентилятора в ванной имеет значение.
Таблица быстрого выбора по назначению помещения
| Помещение | Расчётный ориентир | Что учитывать при выборе вентилятора |
|---|---|---|
| Ванная комната | 50 м³/ч | Канал, приток, шум, режим работы и влагозащита |
| Душевая | 50 м³/ч | Дополнительно важна скорость удаления влаги после использования |
| Совмещённый санузел | 50 м³/ч | Не назначать автоматически 100–150 м³/ч только из-за площади |
| Отдельный туалет | 25 м³/ч | Проверить работу существующей вытяжки и приток |
Это расчётные ориентиры для помещений многоквартирного жилого здания. В индивидуальной вентиляционной системе фактический проектный расход определяют с учётом её назначения и конструкции.
Когда полезна формула «объём × кратность»
Объём помещения рассчитывается так:
V = S × h
где:
- V — объём, м³;
- S — площадь пола, м²;
- h — высота потолка, м.
Дополнительный ориентир по воздухообмену можно получить:
L = V × n
где n — выбранная кратность обмена воздуха в час.
Например, ванная 5 м² с потолком 2,5 м имеет объём 12,5 м³. При условных 6 обменах в час получается 75 м³/ч, при 8 — 100 м³/ч.
Эти 75–100 м³/ч можно рассматривать как бытовой ориентир для более интенсивного удаления влаги в отдельной системе, но не как обязательную норму для каждой ванной площадью 5 м².
Почему вентилятор на 100 м³/ч после установки может вытягивать слабее
Максимальная цифра в характеристиках вентилятора и расход воздуха в готовой системе — не одно и то же.
Расход уменьшают:
- длинный воздуховод;
- слишком малое сечение;
- резкие повороты;
- переходники и заужения;
- вентиляционные решётки;
- обратные клапаны;
- загрязнение канала;
- недостаточный приток воздуха.
Поэтому два вентилятора с одинаковой надписью «100 м³/ч» могут обеспечить разный фактический расход в одной и той же трассе.
Как правильно учитывать сопротивление вентиляционного канала
Не прибавляйте к расчёту универсальные 10%, 15% или 20% только потому, что в канале есть поворот.
Технически правильнее определить требуемый расход и оценить сопротивление системы, а затем проверить характеристику выбранного вентилятора.
Чем сложнее трасса, тем важнее знать, какой расход вентилятор способен обеспечить не при свободном выходе воздуха, а при статическом давлении.
Если производитель публикует график расхода и давления, ориентируйтесь на него. Для длинной трассы также учитывайте рекомендации производителя по допустимой длине воздуховода, его сечению и количеству поворотов.
Когда подойдёт осевой вентилятор, а когда нужен более напорный
Осевой вентилятор
Часто подходит для относительно короткого и прямого индивидуального канала с небольшим сопротивлением.
Плюсы:
- компактность;
- простой монтаж;
- большой выбор бытовых моделей;
- удобство установки непосредственно у вентиляционного отверстия.
Более напорный вентилятор
Имеет смысл, если система создаёт заметное сопротивление: длинная трасса, несколько поворотов, заужения или другое сложное подключение.
Выбор между осевой и центробежной конструкцией делают не по правилу «до или после 150 м³/ч», а по требуемой рабочей точке — расходу и давлению.

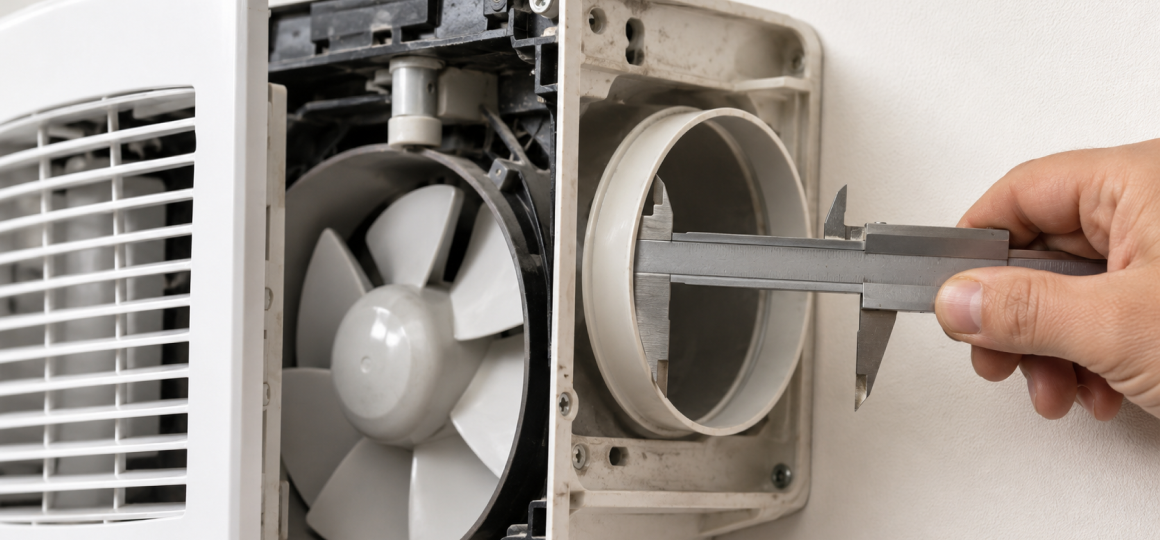

D100 или D125: как подобрать диаметр вентилятора
Диаметр патрубка вентилятора должен быть совместим с существующим или проектируемым воздуховодом.
Не используйте правила:
- «до 5 м² всегда D100»;
- «6 м² — уже D125»;
- «чем больше диаметр вентилятора, тем сильнее вытяжка».
Если существующий канал D100, подключение более крупного вентилятора через сильное заужение не гарантирует большего воздухообмена. Переход сам создаёт дополнительное сопротивление.
Перед покупкой измерьте вентиляционное отверстие, глубину монтажа и размеры всей трассы.
Почему без притока даже мощный вентилятор работает плохо
Вытяжка удаляет воздух из ванной. Чтобы расход сохранялся, вместо удалённого воздуха должен поступать другой.
Если дверь закрывается почти герметично, вентилятор создаёт разрежение, а фактический расход падает.
Переток может обеспечиваться:
- предусмотренным зазором под дверью;
- переточной решёткой;
- другим проектным решением.
Если текущая вентиляция работает плохо, сначала проверьте канал и приток. Замена вентилятора на более мощный не всегда решит проблему.
Нужен ли обратный клапан
Обратный клапан может быть полезен, когда в подходящей индивидуальной системе действительно возникает обратное движение воздуха.
Но он не является обязательным элементом любого вытяжного вентилятора.
Учитывайте, что клапан:
- создаёт дополнительное сопротивление;
- может снизить фактический расход;
- в некоторых системах способен мешать естественной вентиляции, пока вентилятор выключен.
Сначала определите причину обратной тяги и тип вентиляционной системы, затем решайте, нужен ли клапан.
Какой сценарий подходит вашей ванной?
Выберите один вариант.
Сначала проверьте существующую вентиляцию
Не устанавливайте вентилятор только по площади комнаты и диаметру решётки. Проверьте работу естественной вентиляции и допустимость подключения механического вентилятора к системе здания.
Смотреть вентиляторы и комплектующиеПодбирайте вентилятор по расходу и каналу
Для короткой индивидуальной трассы часто подходит бытовой осевой вентилятор. Проверьте требуемый расход, сечение канала, приток, уровень шума и влагозащиту.
Смотреть вентиляторы и комплектующиеПроверяйте способность вентилятора работать под сопротивлением
Не ориентируйтесь только на максимальные м³/ч. Сравните характеристику расхода и давления и по возможности уменьшите лишние повороты, заужения и сопротивление трассы.
Смотреть воздуховоды и комплектующиеЧастые ошибки при выборе производительности вентилятора
- Выбирать вентилятор только по площади комнаты. Площадь сама по себе не определяет вентиляционную систему.
- Считать 6–8 обменов воздуха обязательной нормой для ванной. Это может быть бытовым ориентиром, но не универсальным нормативом.
- Считать, что ванной 5 м² обязательно нужно 75–100 м³/ч. Сначала определяют требуемый расход и характеристики системы.
- Назначать 130–160 м³/ч только потому, что санузел совмещённый.
- Прибавлять универсальные 10–20% на сопротивление. Лучше оценивать конкретную трассу и характеристику вентилятора.
- Выбирать центробежный вентилятор только по порогу производительности. Его преимущество связано с работой при сопротивлении.
- Выбирать D100 или D125 по площади ванной. Диаметр должен соответствовать каналу.
- Смотреть только на максимальные м³/ч на коробке. Реальный расход после монтажа может быть ниже.
- Игнорировать приток воздуха. Без него вытяжка не сможет обеспечить расчётный расход.
- Считать обратный клапан обязательным. Он нужен не в каждой системе.
- Покупать самый мощный вентилятор. Больший расход может увеличить шум и не решить проблему сопротивления.
- Не проверять допустимость установки вентилятора в общедомовую шахту.
- Не учитывать влагозащиту электрооборудования в ванной.
Чек-лист перед покупкой
- Понятно, квартира это или отдельная вентиляционная система.
- Для общедомовой шахты проверена допустимость механической вытяжки.
- Известен требуемый расход воздуха.
- Измерено вентиляционное отверстие.
- Проверена монтажная глубина.
- Известна длина воздуховода.
- Учтены повороты и переходники.
- Нет ненужных сильных заужений.
- Есть достаточный приток воздуха.
- Проверена характеристика вентилятора под сопротивлением, если она доступна.
- Сравнен уровень шума.
- Выбрано подходящее управление: ручное, таймер или датчик влажности.
- Решено, действительно ли нужен обратный клапан.
- Проверена влагозащита для места установки.
FAQ — Ответы на вопросы
1. 90 м³/ч — на сколько квадратных метров хватит?
Прямого перевода нет. Для бытовой оценки можно использовать объём помещения и выбранную кратность, но технический подбор зависит также от типа вентиляционной системы и сопротивления канала.
2. Какой расчётный воздухообмен нужен ванной комнате?
Для ванной, душевой и совмещённого санузла многоквартирного жилого здания расчётный ориентир составляет 50 м³/ч.
3. Какой расход предусмотрен для отдельного туалета?
Для отдельного туалета расчётный ориентир составляет 25 м³/ч.
4. Ванной 5 м² обязательно нужен вентилятор 100 м³/ч?
Нет. Такой вентилятор может быть разумным в отдельной бытовой системе для более интенсивного удаления влаги, но его нельзя считать обязательным вариантом для любой ванной такой площади.
5. Как перевести м³/ч в площадь комнаты?
Для приблизительного расчёта через кратность используют формулу S = L / (h × n), но сначала нужно выбрать обоснованную кратность. Для нормативного проектирования ориентируются на требования к конкретному помещению и системе.
6. Что важнее — максимальная производительность или давление вентилятора?
Для короткого канала важен достаточный расход, а в сложной трассе необходимо учитывать одновременно расход и способность вентилятора преодолевать сопротивление.
7. Если канал длинный, достаточно купить вентилятор на 20% мощнее?
Не обязательно. Потери зависят от длины, сечения, материала, поворотов и других элементов. Лучше проверить характеристику вентилятора и рекомендации производителя для конкретной трассы.
8. Как выбрать D100 или D125?
По существующему или проектируемому вентиляционному каналу и требуемому расходу. Площадь ванной сама по себе диаметр не определяет.
9. Нужен ли обратный клапан?
Не всегда. Он полезен при реальной проблеме обратного потока в подходящей системе, но создаёт дополнительное сопротивление.
10. Почему вентилятор на 100 м³/ч тянет слабо?
Причиной могут быть сопротивление канала, повороты, заужения, решётки, клапан, загрязнение шахты или недостаточный приток воздуха.
11. Можно ли поставить бытовой вентилятор в вентиляционную шахту квартиры?
Не следует считать такую установку автоматически допустимой. Если отверстие относится к общедомовой вентиляционной системе, сначала нужно проверить проект и требования к её работе.
12. Как обеспечить приток воздуха в ванную?
Используют предусмотренный дверной зазор, переточную решётку или другое решение, которое позволяет воздуху поступать в помещение при работе вытяжки.
Итог
Подбирать вытяжной вентилятор только по площади ванной или туалета неправильно. Для многоквартирного жилого дома расчётный ориентир составляет 50 м³/ч для ванной, душевой и совмещённого санузла и 25 м³/ч для отдельного туалета.
Формула через объём помещения и количество обменов воздуха может помочь оценить более интенсивный режим удаления влаги, но не заменяет проверку вентиляционной системы.
После определения требуемого расхода проверьте канал: его диаметр, длину, повороты, заужения, решётки и клапаны. В сложной трассе смотрите не только на максимальные м³/ч, но и на способность вентилятора обеспечивать расход при сопротивлении.
Также обязательно обеспечьте приток воздуха, сравните уровень шума и проверьте подходящую для места установки влагозащиту.
Если речь идёт о квартире с общедомовой вентиляционной шахтой, сначала убедитесь, что установка дополнительного механического вентилятора допустима для существующей системы.
