Краткий ответ: измеряйте расстояние между осями тех точек подключения, к которым будет присоединён новый полотенцесушитель, и сравнивайте его со схемой конкретной модели. При простой боковой схеме нужный размер часто измеряется по вертикали, а при нижней — по горизонтали, но у универсальных моделей могут быть отдельные межосевые размеры по осям X и Y. Поэтому одного совпадения цифры недостаточно: дополнительно проверьте схему подключения, присоединительный размер и внешние габариты.
Что такое межосевое расстояние полотенцесушителя
Межосевое расстояние — это расстояние между осями точек подключения полотенцесушителя. Для замены существующего водяного прибора этот параметр помогает понять, можно ли совместить новую модель с уже подготовленной разводкой.
Измерение выполняют от центра одной точки подключения до центра другой. Не измеряйте расстояние между наружными краями труб и не принимайте ширину или высоту корпуса за межосевой размер.
У некоторых моделей есть несколько вариантов подключения. В таких случаях производитель может указывать отдельные межосевые размеры по горизонтальной и вертикальной осям. Поэтому перед покупкой нужно сопоставить свои замеры именно с той схемой монтажа, которую вы собираетесь использовать.
Как правильно измерить существующие выводы
Если плитка уже уложена и переделывать трубы нежелательно, снимайте размеры до демонтажа старого полотенцесушителя. Так проще увидеть реальное положение подключений и избежать ошибки с точками отсчёта.
- Определите две точки, к которым фактически подключается прибор. Это могут быть выводы труб, краны или выходы существующей арматуры — в зависимости от того, какие элементы планируется оставить.
- Найдите ось каждой точки подключения. Межосевой размер снимается от центра до центра.
- Запишите направление замера. Отдельно отметьте горизонтальное и вертикальное расстояния, если схема неочевидна.
- Зафиксируйте расположение подключений относительно стены. Полезно измерить высоту, боковое смещение и вылет элементов от отделанной поверхности.
- Запишите присоединительный размер. Не определяйте его только визуально — лучше проверить маркировку, документацию старого прибора или уточнить размер арматуры.
- Измерьте свободное место. Нужны доступные ширина, высота и глубина зоны установки.
- Сделайте несколько фотографий. Снимите всю схему подключения и отдельный кадр с рулеткой или линейкой, чтобы размеры можно было перепроверить.
Если старые краны или переходники будут демонтироваться, не используйте их выходные оси как окончательный монтажный размер нового полотенцесушителя. В таком случае нужно учитывать точки подключения, которые останутся после демонтажа, и новую схему арматуры.
Как измерять межосевое расстояние при разных схемах подключения
Направление замера определяется не только словами «боковое» или «нижнее», а монтажной схемой конкретной модели. Используйте следующие варианты как ориентир, а окончательный размер сверяйте с чертежом производителя.
| Схема | Какой размер обычно нужен | Что проверить |
|---|---|---|
| Боковое или вертикальное подключение | Расстояние между осями верхней и нижней точек подключения по вертикали | Расположение подключений на выбранной стороне и монтажный чертёж модели |

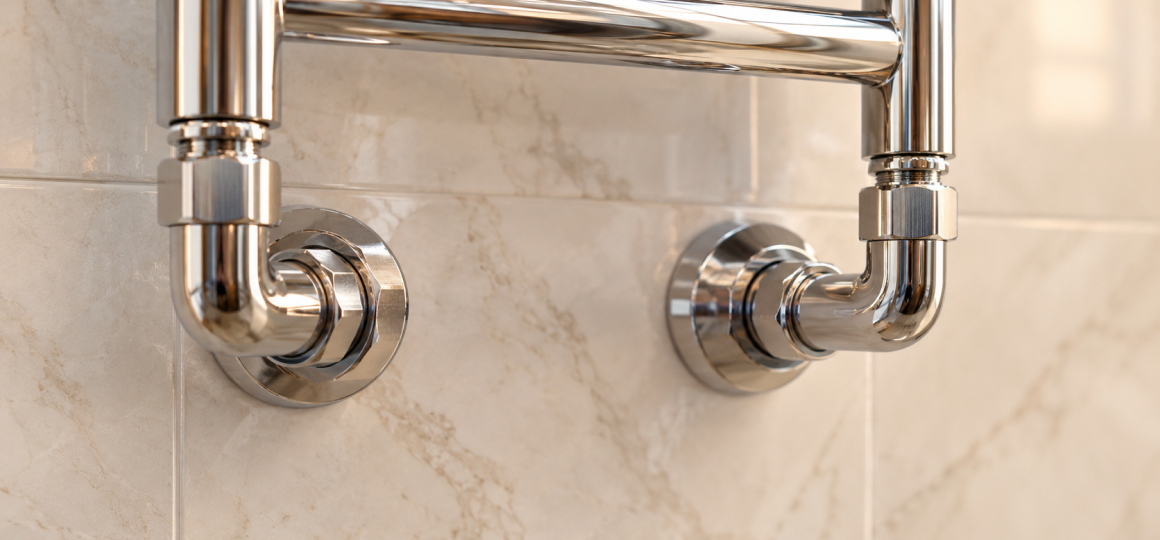

| Нижнее подключение | Расстояние между осями нижних точек по горизонтали | Межосевой размер по горизонтали и расположение нижних патрубков |
| Диагональное подключение | Одного линейного замера может быть недостаточно | Горизонтальные и вертикальные координаты точек подключения по схеме изготовителя |
| Универсальная модель | Могут использоваться отдельные размеры по X и Y | Какая из разрешённых производителем схем будет применяться именно у вас |
Если схема старой разводки неочевидна, не пытайтесь определять тип только по внешнему виду полотенцесушителя. Сфотографируйте подключения и сравните их с монтажным чертежом выбранной модели.
Почему ширина полотенцесушителя не равна межосевому расстоянию
Ширина и высота описывают габариты прибора, а межосевые размеры — положение его подключений. Эти значения могут совпасть, но это не является обязательным правилом.
Кроме того, в названии модели часто используется типоразмер, который также не следует автоматически считать полным внешним размером. К патрубкам, коллекторам и основной конструкции могут добавляться элементы, увеличивающие фактическую ширину или высоту.
Поэтому перед заменой сравнивайте три разных группы размеров:
- межосевые размеры — для совмещения с точками подключения;
- присоединительные размеры — для совместимости с арматурой;
- полные внешние габариты — чтобы полотенцесушитель физически поместился на стене.
Что ещё проверить для замены полотенцесушителя без переделки труб
Совпадение межосевого расстояния значительно упрощает замену, но само по себе не гарантирует монтаж без изменений. Перед покупкой проверьте весь набор параметров.
- Допустимую инженерную систему. Убедитесь, что выбранный водяной полотенцесушитель предназначен для вашей системы горячего водоснабжения или отопления.
- Схему подключения. Используйте только варианты монтажа, предусмотренные производителем.
- Присоединительный размер. Он должен быть совместим с выбранной арматурой и трубами.
- Рабочее давление. Максимально допустимое значение указывается в документации конкретной модели.
- Температуру теплоносителя. Необходимо соблюдать допустимый для прибора режим.
- Внешние габариты. Проверьте ширину, высоту и глубину с учётом креплений и подключения.
- Комплектацию. Кронштейны, фитинги, вентили и другие элементы могут входить в комплект или приобретаться отдельно.
Если межосевые размеры не совпадают, не рассчитывайте заранее, что проблему обязательно решат эксцентрики или переходники. Сначала проверьте допустимую монтажную схему конкретной арматуры. При значительном несовпадении безопаснее подобрать другую модель или изменить разводку.
Как действовать в вашей ситуации?
Выберите вариант, который больше всего похож на вашу разводку.
Измерьте вертикальное расстояние между осями
Для простой вертикальной схемы измерьте расстояние от центра верхней точки подключения до центра нижней. Затем сравните полученное значение и расположение патрубков с монтажным чертежом выбранного полотенцесушителя.
Измерьте горизонтальное расстояние между осями
Если оба подключения находятся внизу, измерьте расстояние между их центрами по горизонтали. Дополнительно проверьте высоту выводов от пола, вылет от стены и схему нижнего подключения конкретной модели.
Зафиксируйте обе координаты и сохраните фото подключения
Не снимайте старый прибор до замеров. Сделайте общий снимок разводки, измерьте горизонтальные и вертикальные расстояния между точками и сравните их с монтажной схемой новой модели. Если часть старой арматуры планируется оставить, отдельно зафиксируйте её выходные оси.
Частые ошибки при подборе по межосевому расстоянию
- Измерять от края одной трубы до края другой. Сравнивать нужно расстояние между осями точек подключения.
- Считать ширину корпуса межосевым размером. Габариты и положение патрубков — разные характеристики.
- Считать цифры в названии модели готовым монтажным размером. Типоразмер не всегда совпадает с полными габаритами и межосевыми расстояниями.
- Определять направление измерения только по слову «боковое» или «нижнее». Проверяйте монтажную схему конкретного изделия.
- Сравнивать только одно межосевое значение у универсальной модели. Для разных вариантов подключения могут использоваться разные размеры по X и Y.
- Не проверять присоединительный размер. Совпавшие оси ещё не означают совместимость с существующей арматурой.
- Рассчитывать, что эксцентрики исправят любое несовпадение. Допустимое смещение определяется конкретными комплектующими и схемой монтажа.
- Снимать старый полотенцесушитель до замеров. Сначала запишите размеры и сохраните фотографии разводки.
Частые вопросы
Межосевое расстояние нужно измерять от края или от центра трубы?
Измеряют между осями точек подключения — от центра до центра. Именно такое значение затем сравнивают с монтажными размерами выбранной модели.
Можно ли определить межосевое расстояние по размеру полотенцесушителя?
Нет. Ширина, высота, типоразмер и межосевые размеры описывают разные параметры. Межосевое нужно смотреть отдельно в характеристиках или монтажном чертеже.
Как измерить боковое подключение?
При простой схеме с верхней и нижней точками на одной стороне обычно нужен вертикальный размер между их осями. Но перед покупкой всё равно сверяйте расположение патрубков со схемой конкретного прибора.
Как измерить нижнее подключение?
Если две точки находятся внизу, обычно измеряют горизонтальное расстояние между их центрами. Дополнительно зафиксируйте высоту и положение выводов относительно стены.
Что делать, если на старом полотенцесушителе стоят эксцентрики?
Сначала решите, останутся ли они после замены. Если остаются, важны оси их выходов. Если арматура будет заменена, измерьте исходные выводы и подбирайте новую схему подключения целиком.
Если межосевое расстояние совпало, новый полотенцесушитель точно подойдёт?
Не обязательно. Ещё должны быть совместимы схема подключения, присоединительные размеры, положение патрубков, внешние габариты и технические параметры прибора.
Можно ли компенсировать несовпадение межосевого эксцентриками?
Иногда монтажная арматура позволяет скорректировать небольшое смещение, но универсального допустимого значения нет. Возможность и величину компенсации проверяйте по конкретным комплектующим и схеме установки.
Где посмотреть водяные полотенцесушители
После замеров сравните модели по схеме подключения, межосевым размерам, присоединению, внешним габаритам и техническим характеристикам. Не выбирайте прибор только по форме или размеру, указанному в названии.
Эксперт
Титова Людмила
Эксперт по отопительному оборудованию и полотенцесушителям, гипермаркет «Сарай»
Совет эксперта
Перед покупкой сохраните фото существующего подключения и измерьте расстояния между осями точек, к которым будет подключаться новый прибор. Не принимайте ширину корпуса за межосевое расстояние и обязательно сравните замеры со схемой подключения выбранной модели.
