Краткий ответ: сначала найдите в инструкции отопительного прибора тип системы дымоудаления и номинальный размер подключения. Для печи нельзя самовольно уменьшать площадь сечения относительно выходного патрубка, а увеличение или переход на другой размер допускаются только по документации или проекту. Для газового котла дополнительно проверьте тип камеры сгорания: ему может требоваться обычный, коаксиальный или раздельный дымоотвод.
С чего начать подбор
Главный источник данных — официальная инструкция печи, камина или котла. В ней ищут не только размер патрубка, но и разрешённую конструкцию дымохода, материал, высоту, максимальную длину и ограничения по поворотам.
Перед выбором трубы выпишите:
- точную марку и модель оборудования;
- вид топлива;
- тип камеры сгорания;
- номинальный размер выходного патрубка;
- форму сечения;
- расположение выхода — верхнее, заднее или боковое;
- разрешённый тип дымоудаления;
- минимальную высоту;
- максимальную или эквивалентную длину;
- допустимое количество поворотов;
- требования к притоку воздуха;
- условия отвода конденсата.
Не подбирайте дымоход только по площади дома, мощности отопительной системы или размеру старого отверстия в стене. Эти параметры не заменяют требования конкретного прибора.
Как различается подбор для печи и котла
Дровяная печь или печь-камин
Для заводской печи ориентируются на диаметр или сечение патрубка и схему в инструкции. Площадь дымового канала нельзя самовольно делать меньше площади выхода прибора.
При этом одного диаметра недостаточно. Нужно проверить температурный класс трубы, допустимый вид топлива, высоту, материал, проходы через конструкции и возможность очистки.
Открытый камин
Сечение дымового канала открытого камина рассчитывают с учётом размеров топочного проёма, высоты и конструкции очага. Выбирать его только по диаметру готового патрубка нельзя, поскольку у кладочного камина такого патрубка может не быть.
Для нового открытого камина требуется проект, а не подбор стандартной трубы по универсальной таблице.
Твердотопливный котёл
Главными ориентирами остаются инструкция и выходной патрубок котла. Дополнительно учитывают режим горения, температуру дымовых газов, работу вентилятора при его наличии и требования к разрежению.
Нельзя автоматически выбирать диаметр только по мощности котла, если производитель уже установил схему подключения.
Газовый котёл с открытой камерой
Такой котёл может подключаться к традиционному вертикальному каналу. Необходимо проверить номинальный размер патрубка, требуемую тягу, высоту, материал канала и наличие притока воздуха в помещение.
Газовый котёл с закрытой камерой
Для него может использоваться коаксиальная система либо отдельные трубы забора воздуха и удаления продуктов сгорания. Размер вида 60/100 означает два канала: внутренний и наружный.
Применяйте только схему, адаптеры, длины и повороты, разрешённые производителем котла. Обычная печная труба такого же диаметра не является автоматической заменой.
Как подобрать диаметр за 2 минуты
- Найдите инструкцию. Уточните тип дымохода и номинальный размер подключения.
- Определите тип прибора. Печь, открытый камин и газовый котёл требуют разных подходов.
- Проверьте внутреннее сечение. Не ориентируйтесь на наружный размер сэндвич-трубы.
- Нарисуйте трассу. Отметьте вертикальные участки, повороты, стены, потолок, чердак и кровлю.
- Проверьте длину. Для оборудования с вентилятором каждый поворот может уменьшать максимально разрешённую длину.
- Не уменьшайте сечение самостоятельно. Переход допустим только по схеме производителя или проекту.
- Не увеличивайте диаметр для исправления тяги. Сначала найдите причину проблемы.
- Проверьте старый канал. При замене прибора необходимы обследование и проверка совместимости.
- Соберите одну совместимую систему. Трубы, переходы и колена должны подходить друг другу не только по цифре диаметра.
Какие размеры необходимо проверить
Номинальный диаметр
Это размер, под которым производитель обозначает патрубок, трубу или соединительный элемент. Он должен совпадать с размером, указанным в схеме подключения, но не всегда равен результату самостоятельного измерения наружной поверхности.
Внутренний диаметр
Внутренний диаметр определяет полезное сечение круглого дымового канала. Именно его учитывают при проверке, не уменьшается ли путь для продуктов сгорания.

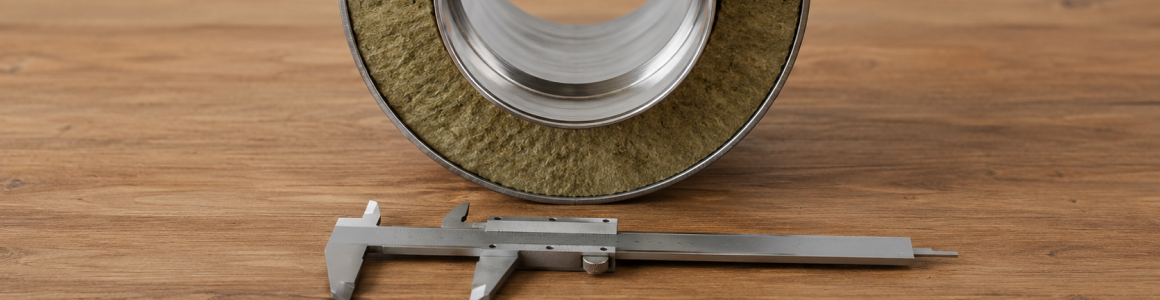

Наружный диаметр
Наружный размер важен для проходного отверстия, креплений и размещения трубы. У сэндвич-элемента он больше внутреннего из-за теплоизоляции и внешней оболочки.
Маркировка вида 115/200 обычно означает внутренний канал 115 мм и наружную оболочку 200 мм. Точное значение маркировки необходимо проверить в описании конкретной серии.
Коаксиальный размер
Обозначение вида 60/100 относится к двум концентрическим каналам. Внутренний обычно используется для отвода продуктов сгорания, наружный — для подачи воздуха, но направление потоков и монтажную схему необходимо сверять с инструкцией котла.
Прямоугольное сечение
Круглую трубу нельзя подбирать к прямоугольному кирпичному каналу только по ширине одной стороны. Сравнивают площадь сечения, состояние канала, его высоту и требования оборудования.
При переходе с круглого патрубка на кирпичную шахту требуется проектное или разрешённое производителем решение.
Можно ли уменьшать или увеличивать диаметр
Уменьшение сечения
Самовольно уменьшать полезное сечение дымохода нельзя. Сужение увеличивает сопротивление движению продуктов сгорания и может нарушить работу оборудования.
Не используйте переходник меньшего размера только потому, что старое отверстие, труба или шахта уже подготовлены. Сначала необходимо проверить возможность реконструкции канала.
Увеличение сечения
Увеличение также не выполняют по принципу «чем больше, тем лучше». Более крупный канал меняет скорость и охлаждение дымовых газов и может повлиять на тягу и образование конденсата.
Переход на больший диаметр допустим, когда он предусмотрен документацией, расчётом или проектом. Сам переход должен иметь подходящую форму и не создавать резкого препятствия потоку.
Переходники
Переходник соединяет элементы, но не исправляет неправильно рассчитанный дымоход. Перед покупкой проверьте:
- разрешено ли изменение диаметра;
- какая сторона соединяется с прибором;
- внутреннее сечение элемента;
- направление сборки;
- совместимость с серией труб;
- доступность соединения для осмотра.
Как трасса влияет на выбор
Правильный диаметр не гарантирует нормальную работу, если трасса слишком короткая, сложная, негерметичная или загрязнённая.
Высота
Для печного дымохода высота должна соответствовать действующим требованиям и инструкции печи. Положение окончания относительно кровли зависит от расстояния до конька и окружающих препятствий.
Повороты
Колена увеличивают сопротивление. Для газового оборудования с принудительным дымоудалением изготовитель может указывать эквивалентную длину каждого поворота и уменьшать допустимую общую длину трассы.
Нельзя компенсировать лишние повороты произвольным увеличением диаметра.
Горизонтальные участки
Их длину, уклон и допустимое расположение определяют по инструкции оборудования. Не следует прокладывать длинный горизонтальный участок только ради сохранения старого отверстия в стене.
Холодные зоны
На улице, холодном чердаке и в неотапливаемом помещении продукты сгорания охлаждаются быстрее. Конструкция и утепление трубы должны соответствовать условиям эксплуатации, но утепление не исправляет неверный диаметр или геометрию.
Приток воздуха
Для естественного горения и тяги требуется поступление воздуха. В герметичном доме даже правильно рассчитанный дымоход может работать нестабильно при недостаточном притоке.
Что делать при замене оборудования
Новый прибор нельзя автоматически подключать к старому дымоходу только потому, что рядом находится готовое отверстие.
- Найдите инструкцию нового оборудования. Зафиксируйте тип и размер требуемого дымоудаления.
- Обследуйте существующий канал. Проверьте сечение, высоту, герметичность, материал и состояние стенок.
- Сравните температурные условия. Новый прибор может образовывать более холодные газы и больше конденсата.
- Проверьте тягу. Старый канал мог работать с другим режимом и мощностью.
- Оцените необходимость гильзовки. Внутренний канал может потребовать специальной вставки, но её размер должен быть рассчитан.
- Не уменьшайте новый патрубок под старое отверстие. При необходимости изменяют строительный проём или реконструируют канал.
- Согласуйте переход. Используйте только разрешённый адаптер и оставьте соединение доступным.
- Проверьте окончание и приток воздуха. Замена одного прибора может потребовать изменения всей системы.
Таблица быстрого выбора
| Ситуация | Главный ориентир | Что дополнительно проверить |
|---|---|---|
| Новая заводская печь | Диаметр и схема из инструкции | Температурный класс, высоту, топливо и проходы |
| Открытый кладочный камин | Расчёт сечения по проекту камина | Размер топочного проёма, высоту и форму канала |
| Твердотопливный котёл | Патрубок и требования производителя | Режим горения, тягу, температуру и возможность очистки |
| Газовый котёл с открытой камерой | Диаметр традиционного дымового канала | Высоту, тягу, материал и приток воздуха |
| Газовый котёл с закрытой камерой | Коаксиальная или раздельная схема | Два диаметра, допустимую длину, колена и терминал |
| Замена старого оборудования | Требования нового прибора | Состояние и совместимость существующего канала |
| Сэндвич-труба | Внутренний диаметр | Наружный размер, изоляцию, крепления и проходы |
Какие элементы понадобятся
После определения диаметра необходимо подобрать совместимую систему. В зависимости от трассы могут понадобиться:
- адаптер для подключения к патрубку;
- одноконтурные или теплоизолированные трубы;
- заводской переход между конструкциями;
- колена разрешённого угла;
- тройник;
- ревизионный элемент;
- конденсатоотвод, если он предусмотрен схемой;
- опорная площадка;
- кронштейны;
- соединительные хомуты;
- проходные элементы;
- кровельное примыкание;
- окончание трубы или заводской терминал;
- средства для осмотра и очистки.
Одинаковый номинальный диаметр не гарантирует совместимость элементов разных производителей. Могут отличаться глубина посадки, соединения, уплотнения и наружные размеры.
Частые ошибки
- Выбирать дымоход по старому отверстию. Требования нового прибора важнее готового строительного проёма.
- Измерять только наружный размер. У сэндвича он не равен полезному сечению.
- Уменьшать диаметр ради удобства монтажа. Сужение должно быть прямо разрешено документацией.
- Увеличивать диаметр для улучшения тяги. Сначала необходимо определить реальную причину неисправности.
- Применять печной принцип к газовому котлу. Закрытая камера может требовать коаксиальную или раздельную систему.
- Считать переходник универсальным решением. Он не делает старый канал подходящим для нового прибора.
- Не учитывать повороты. Они увеличивают сопротивление и могут уменьшать разрешённую длину.
- Подбирать трубу по площади дома. Площадь помещения не определяет размер дымового канала.
- Считать правильный диаметр гарантией тяги. Важны также высота, герметичность, температура и приток воздуха.
- Соединять элементы разных систем. Совпадение цифры диаметра не гарантирует герметичность.
- Не обследовать старый канал. Внутри могут быть разрушения, отложения и сужения.
- Закрывать переход отделкой. Соединение должно оставаться доступным для проверки.
Какой сценарий вам подходит?
Выберите вариант, который точнее описывает вашу задачу.
Начните с инструкции печи
Проверьте номинальный диаметр патрубка и не уменьшайте полезное сечение без разрешения. Затем сопоставьте высоту, материал, топливо, повороты и проходы через конструкции.
Проверьте коаксиальную или раздельную схему
Ориентируйтесь на два диаметра, допустимую длину, влияние колен и заводской терминал. Обычная печная труба такого же внутреннего размера может не подходить.
Сначала обследуйте старый канал
Сравните его сечение, материал, высоту и состояние с требованиями нового оборудования. Не уменьшайте новый патрубок под существующее отверстие без проекта.
Итоговая рекомендация
Для заводской печи начните с номинального размера патрубка и инструкции. Полезное сечение дымохода нельзя самовольно уменьшать, а увеличение или переход выполняют только по разрешённой схеме.
Для газового котла сначала определите тип камеры сгорания. Размер коаксиальной или раздельной системы нельзя подбирать по тем же правилам, что и обычную трубу дровяной печи.
При замене оборудования обследуйте старый канал до покупки переходников. Правильный диаметр является только частью системы: нормальная работа также зависит от высоты, поворотов, герметичности, температуры газов, притока воздуха и обслуживания.
Дымоходные элементы представлены в разделе «Трубы для дымоходов», а общий каталог оборудования — в разделе «Печи и дымоходы».
Частые вопросы
Какой дымоход нужен для печи с патрубком 115 мм?
Используйте схему и номинальный размер, указанные производителем печи. Полезное сечение нельзя уменьшать относительно разрешённого подключения. Наружный размер сэндвича при этом будет больше 115 мм.
Можно ли поставить трубу меньше патрубка печи?
Самовольно уменьшать сечение нельзя. Такой переход допустим только при прямом разрешении производителя или наличии проектного расчёта.
Можно ли поставить трубу большего диаметра?
Только если такая схема разрешена документацией или проектом. Больший канал не гарантирует лучшую тягу и может изменить охлаждение и скорость дымовых газов.
Что означает маркировка сэндвича 115/200?
Обычно первое число обозначает внутренний дымовой канал, второе — наружный диаметр оболочки. Значение необходимо подтвердить в характеристиках конкретной серии.
Что означает размер газового дымохода 60/100?
Обычно это размеры внутреннего и наружного каналов коаксиальной системы. Подключение, допустимая длина и повороты определяются инструкцией конкретного котла.
Можно ли подключить новый котёл к старому дымоходу через переходник?
Только после обследования старого канала и проверки его соответствия новому котлу. Переходник соединяет размеры, но не исправляет недостаточную высоту, повреждения или неподходящий материал.
Почему печь дымит при правильном диаметре?
Причиной могут быть недостаточная высота, засорение, негерметичность, повороты, обратная тяга, холодный канал или отсутствие притока воздуха.
Можно ли подобрать диаметр по мощности котла?
Мощность учитывается изготовителем при проектировании оборудования, но основным ориентиром остаются инструкция, тип камеры сгорания и предусмотренная схема дымоудаления.
