Электромонтаж в ванной — это чёткое распределение зон 0, 1, 2 по ПУЭ и подбор розеток с нужным классом IP. Для зоны 0 нужен минимум IP65, для зоны 1 — IP44, а зона 2 допускает те же требования, что и зона 1, но с соблюдением расстояний. Обязательно установить УЗО 30 мA и использовать кабель ВВГ‑LL 2,5 мм² или более крупный для тёплого пола. Контролируйте заземление и герметичность всех соединений — это главные факторы предотвращения короткого замыкания.
Как принять решение за 2 минуты
- Определите, в какой зоне (0, 1, 2) будет размещаться оборудование.
- Сравните требуемый IP‑класс с маркировкой розетки/светильника.
- Убедитесь, что выбранный автомат и УЗО соответствуют нагрузке.
Содержание
- Проблема / особенности выбора электрики в ванной
- Виды розеток и решений для влажных зон
- Как выбрать правильно: пошаговый план под вашу ванную
- Типичные ошибки, которые приводят к перегреву и короткому замыканию
- Практические рекомендации для надёжной электропроводки в Ульяновске
- Заключение
- FAQ
- Написано экспертом
Проблема / особенности выбора электрики в ванной
В ванной‑комнате каждый сантиметр может стать зоной риска. По ПУЭ (Правилам устройства электроустановок) помещение делится на зоны 0, 1 и 2, где уровень влажности и потенциальные брызги различаются.
| Зона | Тип нагрузки | Требуемый класс защиты (IP) |
|---|---|---|
| 0 – внутри ванны или поддона | Низковольтные датчики, подсветка под стеклом | IP68 (полная защита от погружения) |
| 1 – над ванной до 2,5 м, включая душевую кабину | Светильники, вытяжки, кнопки включения | IP44–IP54 (защита от брызг) |
| 2 – зона вокруг ванны до 0,6 м от края | Розетки, выключатели, тёплый пол | IP44 (турболёг) |
Если один из этих параметров игнорировать, вы рискуете «потерять» изоляцию, получить локальный перегрев в клемме и, в худшем случае, вызвать короткое замыкание. Поэтому главное правило: чем ближе к воде, тем выше степень защиты.

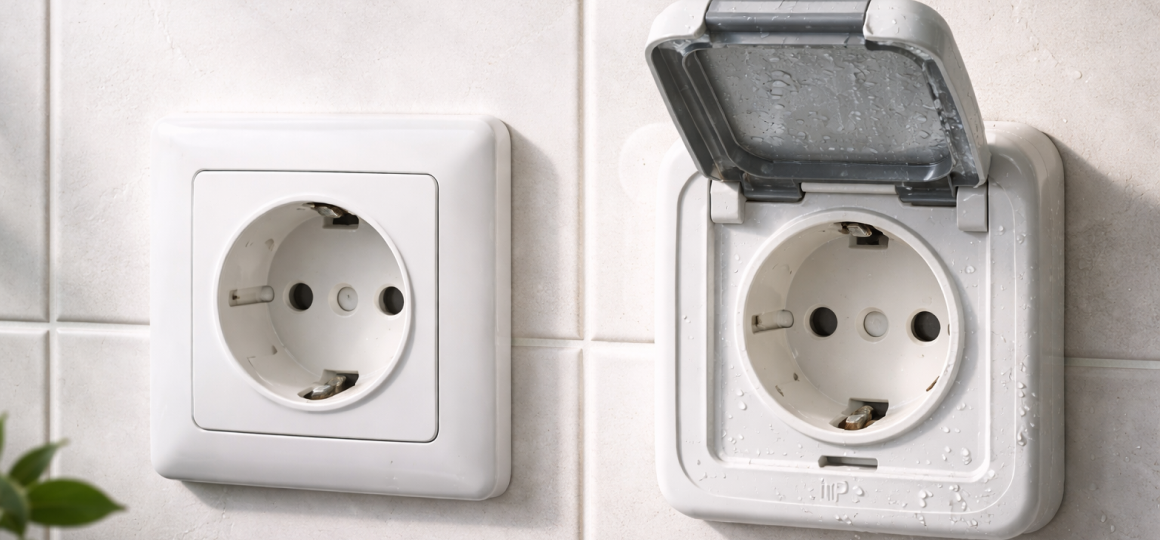

Виды розеток и решений для влажных зон
Электрике в ванной нужен не просто «съёмный» штекер, а устройство, которое выдержит постоянный контакт с паром и брызгами. Ниже рассмотрены два основных типа, используемых в современной России.
Водозащищённые розетки IP44
- Что защищает: от брызг со всех сторон (защита от попадания воды в корпус).
- Где ставить: в зоне 1 (на расстоянии не менее 60 см от края ванны), над умывальником, вблизи зеркала.
- Плюсы: достаточная защита для большинства бытовых приборов (фен, электрическая зубная щетка), экономичный вариант.
- Особенности монтажа: обязательный ввод через УЗО 30 мA, отдельный автомат 10 А для розетки, кабель ВВГ‑LL с медной жилой не менее 2,5 мм².
Высокозащищённые розетки IP65‑IP67
- Что защищает: полное изолирование от воды, включая возможность погружения до 1 м (IP67) или полное закрытие корпуса (IP65).
- Где ставить: в зоне 0 (под ванной, в поддоне) для подсветки, датчиков утечки, а также в зоне 1, если планируется установка рядом с душевой кабиной, где брызги падают под углом.
- Плюсы: абсолютная надёжность, подходит под влагозащищённые приборы премиум‑класса, исключает необходимость дополнительного уплотнителя.
- Особенности монтажа: требуются кабели с изоляцией XLPE или ПВХ‑негорючие, земля‑свободный контур, а также контроль утечки через дифференциальный автомат 30 мA.
Как выбрать правильно: пошаговый план под вашу ванную
- Определите зоны по ПУЭ. Нарисуйте план, отметьте границы зоны 0, 1 и 2.
- Составьте список необходимой техники. Фен, электрозубная щётка, вытяжка, тёплый пол, светильники над зеркалом.
- Посчитайте токовую нагрузку. Суммарная мощность (Вт) ÷ 220 V = ток (А). Для тёплого пола обычно ≈ 2 А на м², для вытяжки ≈ 4 А.
- Выберите класс защиты IP. Если розетка будет в зоне 1 и более 60 см от воды – IP44; если в зоне 0 или под душевой кабиной – IP65‑IP67.
- Подберите кабель. Для обычных розеток – медный ВВГ‑LL 2,5 мм²; для тёплого пола и мощных приборов – провод 4 мм².
- Установите УЗО 30 мA на всю линейку ванны, а также отдельный автомат 10 А для каждой группы розеток.
- Проверьте заземление и герметичность. Каждый соединительный элемент (клемма, коробка) должен иметь уплотнитель IP‑соответствия.
Список проверочных пунктов
- План зон (0‑2) нарисован и согласован с электриком.
- Все розетки в зоне 1 имеют маркировку IP44.
- В зоне 0 установлены только IP65‑IP67 устройства.
- Кабельные трассы проложены в закрытых кабель‑каналах или гофрированных трубах.
- УЗО 30 mA подключено к каждому вводному щитку ванной.
Типичные ошибки, которые приводят к перегреву и короткому замыканию
- «На глаз» ставить розетку у раковины без расчёта зоны 1 и без проверки IP‑класса.
- Путать IP46 с IP44 – считать, что любая «водо‑защащённая» розетка подходит для зоны 0.
- Отказ от УЗО и полагание, что автомат «выберет» перегрузку.
- Ставить обычный кабель ВВГ‑P в закрытой коробке без учёта увеличенного теплового сопротивления.
- Крепить несколько жил в один клеммный зажим – повышает локальный контактный шум и нагрев.
- Не учитывать длину линии – при трассе более 30 м токовая нагрузка возрастает из‑за падения напряжения.
- Использовать розетки с покрытием из пластика без уплотнителей в зоне 2, где часто идут брызги.
- Игнорировать требования к заземлению в старых квартирах, где проводник заземления отсутствует.
- Подключать тёплый пол к отдельному автомату без дифференциальной защиты – риск «мокрого» короткого замыкания.
- Сэкономить на маркировке и сертификатах – несертифицированные изделия часто не отвечают заявленным IP‑классам.
Практические рекомендации для надёжной электропроводки в Ульяновске
- Обратитесь к сертифицированному электрику, знакомому с ПУЭ Ульяновской области. Местные нормы могут уточнять расстояния от стен до трубы канализации.
- Выбирайте розетки с маркировкой “IP44 – защита от брызг” для зоны 1 и “IP65 – полная защита” для зоны 0; проверяйте наличие герметичной крышки.
- Установите дифференциальный автомат 30 mA сразу после ввода питания в ванную, а не только перед отдельными приборами.
- Для тёплого пола используйте кабель 4 мм² с изоляцией XLPE и разместите термостат в зоне 2, где защита от влаги уже реализована.
- Прорежьте кабельные трассы в кабель‑каналах с вентиляционными отверстиями – это уменьшит тепловой градиент и предотвратит перегрев.
- Проверяйте каждое соединение отверткой на наличие зазоров. Любой зазор > 0,5 мм может стать точкой конденсации влаги.
- Разметьте план установки в графическом виде и согласуйте его с подрядчиком, чтобы избежать «встроенного» шума и лишних отверстий в стенах.
Заключение
Понимание зон 0‑2, правильный подбор IP‑класса и обязательная дифференциальная защита – это фундамент безопасного электромонтажа в любой ванной, будь то в квартире в Ульяновске или в загородном доме. Следуя простому чек‑листу, вы избавитесь от «головы кругом», избавитесь от риска короткого замыкания и сможете наслаждаться комфортом без опасений.
Обустрой ванную по правилам и без риска. Подбери электроприборы с подходящим IP на saray.ru или изучи ассортимент в магазине «Сарай». Сейчас самое время сделать ремонт безопасным и комфортным.
FAQ
- Зона 0 – внутри ванны/поддона, зона 1 – над ванной до 2,5 м, зона 2 – область вокруг ванны до 0,6 м от края.
- Минимум IP44, он защищает от брызг со всех сторон.
- Не менее 60 см от края ванны в зоне 1; в зоне 2 минимум 30 см от раковины.
- Да, УЗО 30 mA обязателен для всей линии электропитания ванной.
- Кабель 4 мм² с изоляцией XLPE или аналогичной негорючей изоляцией.
- Убедитесь, что каждый клеммный зажим и коробка имеют уплотнитель, соответствующий выбранному IP‑классу.
(1) Какие зоны по ПУЭ обязательны в ванной?
(2) Какой IP‑класс нужен для розетки в зоне 1?
(3) На каком расстоянии от ванны можно ставить розетку?
(4) Нужно ли ставить УЗО 30 mA в ванной?
(5) Каким кабелем следует проводить проводку для тёплого пола?
(6) Как проверить герметичность соединений?
