Что означают дальность, освещённость и чувствительность датчика движения

Выбирая датчик движения, многие сталкиваются с набором характеристик вроде «12 м, 5–1000 лк, SENS, TIME» и не понимают, как эти цифры проявятся после установки. Почему датчик может заметить человека, идущего поперёк зоны, значительно раньше, чем приближающегося прямо к нему? Почему изменение LUX не делает лампу ярче? И можно ли с помощью SENS точно ограничить обнаружение восемью метрами?

Дальность описывает размеры зоны обнаружения при определённых условиях, LUX задаёт порог окружающей освещённости для управления светом, SENS регулирует чувствительность обнаружения у моделей, где такая настройка предусмотрена, а TIME определяет задержку выключения после последнего обнаружения движения.

Помогаем превратить характеристики датчика движения в понятное поведение света — объясняем, за что отвечают дальность, LUX, SENS и TIME, пока другие оставляют покупателя разбираться в цифрах уже после монтажа.

Краткий ответ

Дальность — размеры зоны, в которой датчик способен обнаруживать движение при заданной высоте и направлении. Для PIR поперечная и фронтальная дальность могут заметно различаться.
Освещённость (LUX) — порог окружающего света, который определяет, разрешено ли автоматическое включение освещения. Это не яркость подключённой лампы.
Чувствительность (SENS) — настройка чувствительности обнаружения, если она предусмотрена производителем. Она может влиять и на эффективную дальность, но не является точной установкой расстояния или размера объекта.
TIME — задержка выключения после последнего обнаруженного движения. У многих датчиков новое движение перезапускает отсчёт.
Для сценария «8 метров + только ночью» выбирайте модель, паспортная диаграмма которой перекрывает 8 м именно при вашем направлении движения, и настройте низкий порог LUX. Просто взять датчик с надписью «10 м» недостаточно.

Выберите подходящий сценарий — подскажем, какой вариант лучше выбрать.

Освещение дорожки 8 метров, только ночью Двор рядом с дорогой, нужно исключить срабатывание на машины Крыльцо, где люди могут стоять неподвижно

Рекомендация: датчик с подходящей диаграммой и регулировкой LUX

Для дорожки длиной 8 м сначала проверьте паспортную диаграмму датчика. У PIR дальность при движении поперёк чувствительных зон может быть значительно больше, чем при движении непосредственно на сенсор. Поэтому надпись «10 м» сама по себе ещё не гарантирует обнаружение человека на восьмом метре.

Для включения только при низкой освещённости выбирайте модель с регулируемым LUX и установите порог ближе к нижней части диапазона. Конкретное значение подбирают на месте, потому что на измерение влияют положение датчика, наружное освещение и свет от самого светильника.

Смотреть подходящие товары

Рекомендация: датчик с точной настройкой зоны

Чтобы исключить дорогу, полезнее корректировать саму зону обнаружения: повернуть сенсор, уменьшить дальность или использовать штатные маскирующие элементы, если они предусмотрены конкретной моделью.

Снижение SENS может помочь, но это не точный способ «выключить» только машины. Двухтехнологичный датчик тоже не гарантирует меньше ложных срабатываний — результат зависит от алгоритма, по которому совместно работают два сенсора.

Смотреть подходящие товары

Рекомендация: датчик присутствия или подходящая задержка TIME

Если человек после подхода к крыльцу может долго стоять с небольшим количеством движений, рассмотрите датчик присутствия, рассчитанный производителем на малые движения. Такой датчик может быть в том числе PIR — присутствие не является синонимом микроволновой технологии.

Если обычный датчик уверенно фиксирует первоначальный подход, более длинный TIME поможет не выключать свет во время короткого ожидания. Но TIME не делает датчик способным постоянно обнаруживать полностью неподвижного человека.

Смотреть подходящие товары

Кому подойдёт этот товар

Владельцу частного двора — чтобы подобрать датчик для автоматического освещения дорожки от калитки до крыльца.
Хозяину участка рядом с дорогой — чтобы правильно ограничить зону и уменьшить нежелательные срабатывания на транспорт.
Домашнему мастеру — чтобы отличать дальность, LUX, SENS и TIME и не путать назначение этих настроек.
Тем, кто хочет сократить лишнюю работу освещения — правильная настройка зоны, LUX и TIME помогает свету включаться только при необходимых условиях.

Как выбрать за 2 минуты

Определите форму и размеры нужной зоны, а также направление движения человека относительно датчика.
Посмотрите паспортную диаграмму обнаружения и отдельно фронтальную и поперечную дальность, если производитель их приводит.
Выберите диапазон LUX, который позволяет настроить нужный порог освещённости. Для работы независимо от внешнего света ищите специальный режим, если он нужен.
Проверьте, какие настройки действительно есть у модели: SENS, отдельная регулировка дальности, TIME, LUX или маскирование отдельных зон.
Для наружной установки отдельно проверьте рабочий температурный диапазон и степень IP по фактическим условиям места монтажа.
Сверьте допустимую нагрузку с подключаемым светильником, особенно если используется LED-драйвер.

Таблица быстрого выбора

Сценарий	Какой параметр смотреть	Что выбирать	Частая ошибка
Освещение дорожки 8 м, только ночью	Диаграмма дальности и LUX	Датчик, реально перекрывающий 8 м при вашем направлении движения	Ориентироваться только на максимальную цифру дальности
Двор рядом с дорогой	Форма зоны, дальность, возможность маскирования	Модель с точной настройкой зоны	Пытаться решить всё только снижением SENS
Крыльцо, где люди могут ждать	Чувствительность к малым движениям и TIME	Датчик присутствия либо подходящая задержка после обнаружения	Считать, что любой PIR обязательно не подходит
Внутренний коридор	Диаграмма зоны и высота монтажа	Модель, зона которой совпадает с формой коридора	Выбирать только по углу 90°, 120° или 180°

Краткая таблица для выбора

Вопрос покупателя	Короткий ответ	Что учитывать
Какая дальность нужна для дорожки 8 метров?	Та, которая обеспечивает минимум 8 м при реальном направлении подхода	Фронтальная и поперечная дальность могут сильно отличаться
Что такое LUX?	Порог окружающей освещённости для управления включением света	Это не регулировка яркости светильника
Зачем нужна регулировка SENS?	Для изменения чувствительности обнаружения, если модель её поддерживает	Она не задаёт точную дистанцию и не классифицирует объект по размеру

Основные критерии выбора

Дальность обнаружения: как измеряется и чего ждать на практике

Дальность — это характеристика зоны обнаружения при определённых условиях: высоте монтажа, направлении движения, температуре и положении сенсора. Поэтому цифру в метрах нельзя воспринимать как радиус идеального круга вокруг датчика.

У PIR-датчиков особенно заметна разница между поперечным и фронтальным движением. Когда человек идёт поперёк чувствительных сегментов, он последовательно пересекает больше зон линзы, и обнаружение обычно происходит увереннее и дальше.

При движении непосредственно на сенсор изменение инфракрасной картины между соседними зонами меньше, поэтому дальность может значительно снизиться.

Например, у конкретных наружных датчиков производители могут указывать около 12–14 м поперечной дальности и всего около 3–5 м фронтальной. Это нормальная особенность PIR, а не неисправность.

Поэтому для дорожки длиной 8 м правильный вопрос звучит не «у датчика написано 10 или 12 м?», а «какова его дальность при моей траектории движения и выбранной высоте монтажа?».

Высота также влияет на диаграмму. Универсальной высоты 2,5 м для всех моделей нет: используйте диапазон и схемы из инструкции конкретного датчика.

Освещённость в лк: при каком уровне света включается датчик

LUX — порог окружающей освещённости, который используется для принятия решения о включении света при обнаружении движения.

Например, если установлен низкий порог, свет будет разрешено включать только при достаточно тёмной обстановке. При более высоком пороге датчик сможет включать освещение раньше — при более светлых сумерках или в затенённом помещении.

Конкретные диапазоны различаются. У одних наружных датчиков встречается регулировка примерно 5–1000 лк, у других — 2–1000 лк, а отдельные датчики присутствия позволяют устанавливать значения до 2000–3000 лк.

При этом максимальное число вроде 1000 или 2000 лк не следует понимать как «включается при любом дневном солнце». Естественная наружная освещённость может быть значительно выше. Кроме того, у некоторых моделей для работы независимо от освещённости используется отдельный режим — например, `∞`, `ON` или отключение измерения яркости.

Для света только в темноте начните с нижней части диапазона и затем подстройте значение на объекте. Измеряемая самим датчиком освещённость зависит от места монтажа, отражений и внешнего освещения.

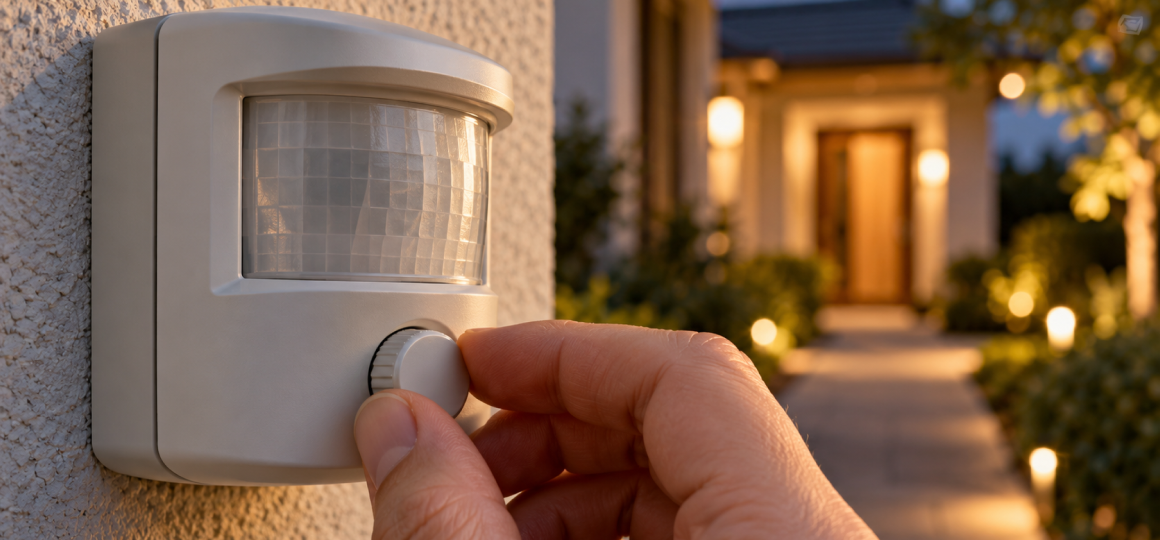

Чувствительность SENS: как она влияет на срабатывания и дальность

SENS регулирует чувствительность обнаружения у моделей, где такая функция предусмотрена. Это не точная установка расстояния и не фильтр «человек/кошка».

При высокой чувствительности датчик легче регистрирует более слабое изменение сигнала. Поэтому эффективная дальность и вероятность реакции на небольшие или удалённые события могут увеличиться.

При снижении чувствительности некоторые нежелательные срабатывания могут исчезнуть, но одновременно датчик способен начать хуже замечать человека в дальней части зоны.

Нельзя считать, что положение SENS на 50% означает дальность ровно 50% от максимальной. Если нужно физически ограничить зону, лучше использовать отдельную настройку дальности, изменение направления или штатное маскирование сегментов, если они предусмотрены конкретной моделью.

Угол обнаружения и направление: почему важно не только число градусов

Угол обнаружения показывает лишь часть геометрии зоны. Значения 90°, 120°, 180° или 360° не сообщают, насколько далеко датчик видит в разных направлениях и какую форму имеет зона на уровне пола.

Два датчика с одинаковым углом могут иметь совершенно разные диаграммы. Более того, существуют 360-градусные модели с узкой вытянутой областью, специально рассчитанной на длинные коридоры.

Поэтому угол нужно анализировать вместе с диаграммой, дальностью, высотой и траекторией движения.

Время удержания (TIME): как долго свет горит после обнаружения

TIME задаёт задержку выключения после последнего обнаруженного движения. У многих моделей каждое новое обнаружение запускает установленный интервал заново.

Например, при TIME 30 секунд человек может находиться в зоне несколько минут, а свет не погаснет, если датчик продолжает периодически регистрировать движение. После последнего обнаружения начнётся окончательный 30-секундный отсчёт.

Поэтому слишком большой TIME не всегда нужен даже для длинного маршрута. Сначала проверьте, остаётся ли человек в зоне датчика на всём пути.

Особенности для наружной установки в Ульяновске и Поволжье

Проверяйте не условную «морозостойкость», а минимальную рабочую температуру конкретной модели.
IP и температурный диапазон — разные характеристики: высокий IP не гарантирует работу при сильном морозе.
Степень защиты выбирайте по реальному воздействию осадков и воды. Для улицы используйте модель, которую производитель прямо допускает к наружной установке.
Если рядом находятся деревья, дорога или соседняя территория, особенно важна правильная геометрия зоны обнаружения.

Важные нюансы: движение и присутствие

Утверждение «PIR реагирует только на движение, а присутствие бывает только у СВЧ» неверно. Существуют высокочувствительные PIR-датчики присутствия, рассчитанные на обнаружение небольших движений сидящего или стоящего человека.

При этом ни одна технология не означает, что полностью неподвижный человек будет обнаруживаться бесконечно. В зоне ожидания выбирайте датчик по заявленной производителем способности обнаруживать малые движения и дополнительно настраивайте достаточный TIME.

Совместимость с лампами

Перед подключением LED проверяйте электрические характеристики датчика. Некоторые конструкции действительно имеют минимальную коммутационную нагрузку, но универсального значения вроде 40 Вт нет.

Также важно не использовать максимальную мощность для ламп накаливания как допустимую LED-мощность. Электронные LED-драйверы имеют другой характер нагрузки и могут создавать высокий пусковой ток.

Смотрите отдельные строки LED load, minimum switching load и inrush current, если они приведены в документации выбранной модели.

Последовательность настройки датчика: с чего начать, чтобы не переделывать

Удобная последовательность настройки выглядит так:

Настройте геометрию зоны обнаружения. Проверьте положение, высоту, направление и исключите дорогу или другие ненужные области.
Настройте дальность или SENS. Если есть отдельная регулировка дальности, сначала используйте её. Чувствительность корректируйте постепенно.
Настройте LUX. Выберите, насколько темно должно быть перед разрешением автоматического включения.
Настройте TIME. После проверки зоны установите комфортную задержку выключения.
Выполните итоговый тест. Пройдите по реальному маршруту в разных направлениях и проверьте ненужные участки.

Сравнение популярных вариантов

Тип датчика	Плюсы	Ограничения	Для каких условий
Простой PIR	Простая схема и доступная стоимость	Набор регулировок зависит от конкретной модели	Коридоры, кладовки, простые проходные зоны
PIR с LUX, SENS и TIME	Можно подстроить работу под конкретную зону и освещённость	SENS не заменяет точную регулировку дальности	Двор, дорожка, крыльцо
PIR с отдельной настройкой дальности	Удобнее ограничивать физическую зону обнаружения	Способ регулировки зависит от конструкции	Участки рядом с дорогой или соседней территорией
Двухтехнологичный	Может использовать данные двух сенсоров	Количество ложных срабатываний зависит от алгоритма AND/OR и настройки; второй сенсор не гарантирует улучшения сам по себе	Зоны, где производитель рекомендует комбинированное обнаружение
Наружный датчик	Корпус и температурные характеристики рассчитаны на заявленные наружные условия	Нужно отдельно проверять IP и рабочую температуру	Наружное освещение
Внутренний датчик	Подходит для контролируемых условий помещения	Нельзя автоматически переносить на улицу или в холодное влажное помещение	Прихожая, коридор, подсобные помещения

Частые ошибки при выборе и настройке датчика движения

Считать заявленные 12 м одинаковой дальностью во всех направлениях. У PIR фронтальная и поперечная дальность могут различаться в несколько раз.
Игнорировать диаграмму зоны обнаружения. Без неё одна цифра максимальной дальности мало говорит о пригодности датчика для конкретного участка.
Путать LUX с яркостью лампы. LUX управляет условием включения и не меняет световой поток светильника.
Считать максимальное значение LUX режимом «работает при любом дневном свете». Для работы независимо от освещённости у некоторых моделей предусмотрен отдельный режим.
Использовать SENS как точную установку дальности. Чувствительность и физическая граница зоны — разные параметры.
Считать высокий SENS фильтром размера объекта. Датчик не получает команду «реагировать на человека, но не на кошку» только из-за положения регулятора.
Настраивать TIME до проверки зоны. Проблему слепых участков нельзя правильно решить одним длинным таймером.
Ставить датчик на произвольной высоте. Высота влияет на паспортную диаграмму обнаружения.
Считать двухтехнологичный датчик автоматически более устойчивым к ложным срабатываниям. Это зависит от логики работы конкретной модели.
Не проверять совместимость с LED. Нужно учитывать именно характеристики для электронной нагрузки и пусковые токи.

Что купить в Saray

При выборе датчика движения ориентируйтесь не на одну максимальную цифру, а на набор характеристик:

для дорожки около 8 м — паспортная зона должна реально перекрывать весь маршрут при вашем направлении движения; дополнительно нужна регулировка LUX, если свет должен работать только ночью;
для участка рядом с дорогой — полезны отдельная настройка дальности, поворот сенсора или штатное маскирование ненужных зон;
для крыльца с ожиданием — рассмотрите датчик присутствия с высокой чувствительностью к малым движениям либо подходящий TIME для обычного датчика;
для коридора — выбирайте по реальной форме зоны, а не только по значению угла;
для улицы — дополнительно проверяйте наружное назначение, IP и рабочую температуру.

Перед покупкой также проверьте допустимую LED-нагрузку и схему подключения конкретной модели.

FAQ - Ответы на вопросы

1. Почему датчик не включает свет, хотя человек стоит прямо под ним?

Причин может быть несколько. Человек мог оказаться вне чувствительных зон конкретной модели, движение может быть слишком небольшим, либо датчик не рассчитан на обнаружение присутствия. При этом зона непосредственно под сенсором не всегда является «мёртвой»: у некоторых моделей специально предусмотрено обнаружение в ближней области. Проверяйте диаграмму конкретного датчика.

2. Можно ли настроить датчик так, чтобы он видел человека на 8 метрах, но включал свет только ночью?

Да, если паспортная зона датчика обеспечивает обнаружение на 8 м при фактическом направлении движения. Затем установите низкий порог LUX и проверьте работу вечером. Не выбирайте дальность только по максимальной цифре на упаковке.

3. Чем отличается чувствительность датчика от его дальности обнаружения?

Дальность описывает размеры зоны обнаружения в заданных условиях, а SENS определяет чувствительность регистрации сигнала внутри этой зоны. У некоторых датчиков изменение SENS влияет и на эффективную дальность, но эти параметры не следует считать одним и тем же.

4. Что означает порог освещённости в лк — это яркость лампы или что-то другое?

Это окружающая освещённость, которую измеряет датчик для решения, разрешать ли автоматическое включение света. Настройка LUX не изменяет мощность или яркость подключённого светильника.

5. Как понять, на каком расстоянии реально сработает датчик?

Смотрите не только максимальную дальность, но и диаграмму, высоту установки и данные для разных направлений движения. У PIR поперечная дальность часто значительно больше фронтальной, но конкретные значения всегда зависят от модели.

6. Почему один датчик может видеть дальше при движении поперёк, чем при движении прямо на него?

PIR-линза разделяет пространство на множество чувствительных участков. При поперечном движении человек последовательно пересекает больше этих зон, поэтому изменения инфракрасного сигнала обычно заметнее.

7. Когда нужно снижать чувствительность — чтобы убрать ложные срабатывания или чтобы сократить дальность?

SENS можно корректировать, если датчик слишком чувствителен, но сначала лучше правильно выставить направление и физическую зону. Если у модели есть отдельная регулировка дальности, для ограничения расстояния предпочтительнее использовать именно её.

8. Можно ли доверять цифре дальности в характеристиках, если не указана диаграмма обнаружения?

Цифра остаётся полезным ориентиром, но без условий измерения трудно понять реальное поведение датчика. Лучше найти в технической документации диаграмму, высоту установки и данные по фронтальному и поперечному движению.

9. Что такое TIME и зачем он нужен?

TIME — задержка выключения после последнего обнаруженного движения. У многих моделей каждое новое движение перезапускает таймер, поэтому свет продолжает гореть, пока человек остаётся активен в зоне.

10. Сколько люкс выставить, чтобы свет включался только в темноте?

Начните с низкой части доступного диапазона, например около 5–10 лк, если датчик позволяет такую настройку, а затем проверьте результат на месте. Точная точка зависит от расположения сенсора и окружающего освещения, поэтому универсального значения для любого участка нет.

Итог

Дальность, LUX, SENS и TIME отвечают за разные части поведения датчика. Дальность описывает зону обнаружения, но зависит от направления движения и высоты установки. LUX задаёт условие по окружающей освещённости. SENS изменяет чувствительность обнаружения, но не задаёт точное расстояние или размер цели. TIME определяет задержку выключения после последнего движения.

Для дорожки длиной 8 м выбирайте модель по фактической диаграмме обнаружения, а не просто с цифрой «10 или 12 м». Для света только ночью настройте низкий порог LUX. Если рядом дорога, сначала ограничьте зону обнаружения и только затем корректируйте SENS.

При выборе датчика дополнительно учитывайте условия эксплуатации и совместимость с подключаемым светильником. Такой подход позволяет получить предсказуемую работу света без попыток компенсировать неправильное место монтажа одной настройкой чувствительности.

Смотреть подходящие товары
