Если вентиляционный канал уже есть, хочется купить вентилятор и все комплектующие за один поход в магазин. Но сначала нужно определить, что это за канал. В частном доме или при отдельном индивидуальном вытяжном канале можно собирать комплект по размерам и сопротивлению трассы. Если речь идёт о вентиляционной решётке квартиры, подключённой к общедомовой системе вентиляции, устанавливать бытовой вентилятор туда автоматически нельзя.
Краткий ответ
Для отдельного индивидуального вытяжного канала обычно нужны сам вентилятор подходящего присоединительного размера, крепёж и электрическое подключение по инструкции конкретной модели. Воздуховод, переходники, обратный клапан, герметизирующие материалы и переточная решётка покупаются только тогда, когда они действительно нужны вашей системе.
Если это квартира в многоквартирном доме, сначала определите, относится ли отверстие к общедомовой вентиляционной системе. Не исходите из правила «снимаем решётку и ставим вентилятор».
Что проверить до покупки вентилятора
Если это квартира в многоквартирном доме
Сначала выясните, является ли отверстие частью общедомовой системы вентиляции. Нельзя считать обычную вентиляционную решётку готовым индивидуальным каналом для установки любого бытового вентилятора.
Если естественная вытяжка работает плохо, сначала проверяют состояние вентиляционного канала и наличие притока воздуха, а не закрывают отверстие более мощным вентилятором.
Если это частный дом или отдельный индивидуальный канал
Можно переходить к подбору вентилятора и комплектующих. Перед походом в магазин измерьте:
- размер вентиляционного отверстия;
- доступную монтажную глубину;
- присоединительный размер существующего воздуховода;
- примерную длину трассы;
- количество основных поворотов;
- наличие заужений и переходов;
- место, где должен быть закреплён вентилятор.
Как собрать комплект для вентилятора за 2 минуты
- Определите тип вентиляции. Для общедомовой системы многоквартирного дома сначала проверяют допустимость установки механического вентилятора.
- Измерьте канал. Нужны присоединительный размер и монтажная глубина.
- Оцените трассу. Если вентилятор соединяется с отдельной шахтой воздуховодом, запишите длину и количество поворотов.
- Проверьте приток. Воздух должен иметь возможность поступать в помещение вместо удаляемого.
- Выберите управление. Обычное включение, таймер или датчик влажности.
- Откройте схему подключения выбранной модели. Только после этого определяйте кабель и способ управления.
- Проверьте монтажное положение и влагозащиту. Особенно для ванной и потолочного монтажа.
- Посмотрите комплектацию. Не покупайте второй клапан, крепёж или другие элементы, которые уже входят в комплект.
Таблица быстрого выбора
| Сценарий | Что проверить | Что может понадобиться |
|---|---|---|
| Квартира, обычная решётка в общедомовую вентиляцию | Тип и проект вентиляционной системы | Не покупать вентилятор для прямой установки до проверки допустимости |
| Отдельный короткий канал непосредственно за вентилятором | Размер, глубина, расход, приток, IP, схема подключения | Вентилятор, подходящий крепёж; остальное — по конструкции |
| Отдельная шахта находится на расстоянии | Длина и сопротивление трассы | Воздуховод, соединители, переходы, крепления воздуховода |
| Есть реальный обратный поток воздуха | Причину обратной тяги и тип системы | Обратный клапан, если его применение подходит системе |
| Дверь почти герметична | Есть ли достаточный переток воздуха | Переточная решётка или другое решение для притока |
| Модель с таймером или датчиком влажности | Электрическую схему именно этой модели | Кабель и управление в соответствии с инструкцией |
| Потолочный монтаж | Разрешён ли он производителем | Подходящий крепёж и модель с разрешённой ориентацией |
Как выбрать сам вентилятор под готовый канал
Присоединительный размер вентилятора подбирают к существующей или проектируемой трассе.
Не используйте правило «чем больше диаметр и производительность, тем лучше». Если большой вентилятор подключить через сильное заужение к маленькому каналу, реальный расход может почти не увеличиться, а шум — вырасти.
Кроме размера проверяйте:
- производительность;
- уровень шума;
- максимальную монтажную глубину;
- допустимое положение установки;
- степень влагозащиты;
- способ управления;
- наличие обратного клапана;
- назначение конкретной модели.

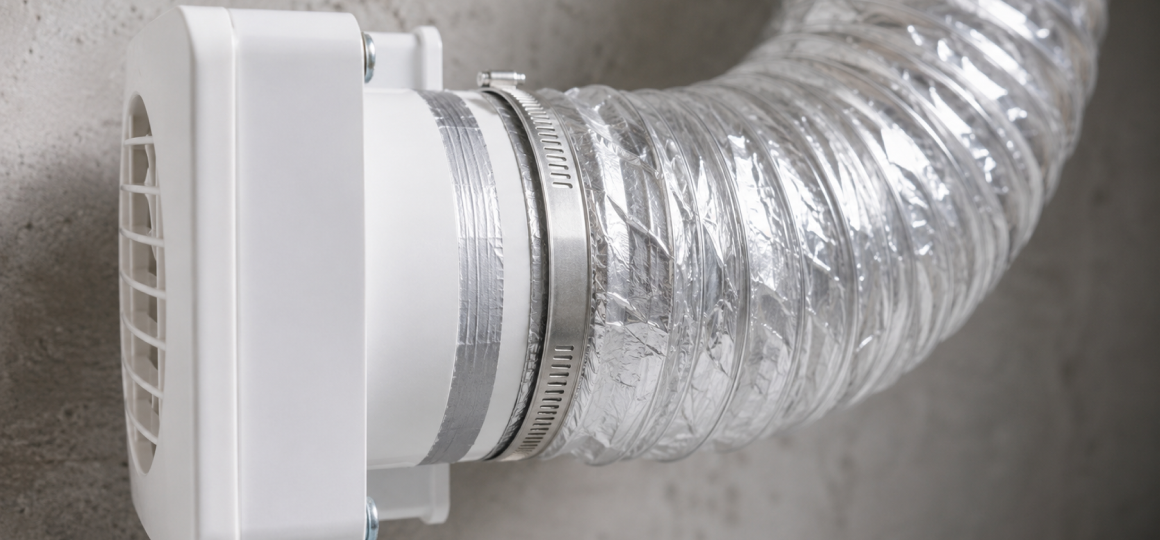

Когда вместе с вентилятором нужен воздуховод
Если вентилятор устанавливается непосредственно в отверстие отдельного канала и его патрубок нормально соединяется с существующей трассой, дополнительный воздуховод может не понадобиться.
Воздуховод нужен, если:
- основной канал находится на расстоянии;
- нужно пройти за потолком или коробом;
- нужно соединить два несовпадающих участка системы;
- вентилятор устанавливается отдельно от выхода воздуха.
Какой воздуховод удобнее
Для производительности лучше стремиться к короткой и максимально прямой трассе с гладкими стенками.
Жёсткий круглый воздуховод удобен там, где хватает пространства и можно собрать относительно прямую трассу.
Жёсткий прямоугольный канал полезен в местах с ограничением по высоте.
Гибкий воздуховод применяют, когда геометрия не позволяет нормально собрать жёсткую трассу. Не создавайте из него лишние изгибы и длинные петли.
Каждый поворот, переход и сужение увеличивает сопротивление системы.
Нужен ли обратный клапан
Не покупайте обратный клапан автоматически.
Он может быть полезен в отдельной вентиляционной системе, если действительно возникает обратное движение воздуха после остановки вентилятора.
Но клапан:
- создаёт дополнительное сопротивление;
- может уменьшить фактический расход;
- может добавлять шум;
- не должен дублироваться, если подходящий клапан уже встроен в вентилятор.
Сначала проверьте конструкцию системы и комплектацию выбранной модели.
Почему без притока новый вентилятор может работать плохо
Удаляемый из ванной или туалета воздух должен чем-то замещаться.
Если дверь почти герметична, производительность вытяжки может заметно снизиться.
Переток можно организовать:
- достаточным зазором под дверью;
- дверной переточной решёткой;
- другим предусмотренным проектом переточным устройством.
Поэтому покупать переточную решётку нужно не всем, а только когда существующего перетока действительно недостаточно.
Что проверить по электроподключению вентилятора
Не выбирайте вентилятор только по количеству жил существующего кабеля.
У разных моделей отличаются электрические схемы. Таймер, датчик влажности или другой тип автоматики могут реализовываться по-разному.
До покупки модели с автоматикой:
- найдите схему подключения в инструкции;
- сравните её с существующей проводкой;
- проверьте требования к управлению;
- проверьте класс защиты и степень IP;
- убедитесь, что место монтажа допускается производителем.
Работы с электропроводкой в ванной и других влажных помещениях разумно поручить квалифицированному электрику.
Что учесть при потолочном монтаже
Не определяйте пригодность к потолочному монтажу только по типу подшипника.
Главный критерий — разрешённая производителем ориентация конкретной модели.
В характеристиках или инструкции должно быть прямо указано, что возможна установка:
- на стену;
- на потолок;
- или в обоих положениях.
Также учитывайте крепёж, вибрацию корпуса, доступ для обслуживания и направление присоединения воздуховода.
Как выбрать крепёж и герметизацию
Крепёж
Он зависит от основания:
- бетон и полнотелый кирпич — подходящий крепёж для полнотелого основания;
- пустотелый кирпич — крепление с учётом пустот;
- гипсокартон — специальные крепления для листового материала;
- подвесной потолок — крепление должно учитывать конструкцию основания, а не только облицовочный лист.
Герметизация
Если собирается воздуховод со стыками, могут понадобиться вентиляционная лента, уплотнение или совместимый герметик.
Не существует правила, по которому любой «обычный силикон» автоматически запрещён. Материал выбирают по типу воздуховода, способу соединения и требованиям производителя.
Если вентилятор устанавливается непосредственно в готовое отверстие без отдельной трассы, специальные материалы для герметизации воздуховодов могут вообще не понадобиться.
Можно ли установить такой вентилятор на кухне
Бытовой вытяжной вентилятор может использоваться для общеобменной вентиляции кухни, если конкретная модель и вентиляционная система предназначены для такой работы.
Но обычный вентилятор для ванной или санузла не является заменой кухонной вытяжке над плитой.
В зоне приготовления пищи оборудование должно быть рассчитано на работу с жиром, паром и повышенной температурой.
Если задача — удалять воздух непосредственно от варочной поверхности, выбирайте предназначенную для этого кухонную вытяжку, а не обычный настенный вентилятор.
Какой комплект нужен для вашего вентилятора?
Выберите основной сценарий.
Сначала проверьте систему вентиляции
Не покупайте вентилятор для прямого подключения только потому, что он подходит по размеру отверстия. Сначала нужно определить тип общедомовой системы и допустимость дополнительного механического устройства.
Смотреть вентиляционные системыНачните с вентилятора и крепежа
Измерьте присоединительный размер и глубину, проверьте необходимый расход, приток воздуха, влагозащиту и схему подключения. Обратный клапан докупайте только при реальной необходимости.
Смотреть вентиляторы и комплектующиеПонадобится комплект для трассы
Кроме вентилятора проверьте воздуховод, переходы, соединители и крепление трассы. Для автоматики сначала откройте электрическую схему конкретной модели, а затем определяйте кабель и управление.
Смотреть комплектующие для вентиляцииЧто купить вместе с вытяжным вентилятором
Не нужен один универсальный набор для всех установок. Собирайте комплект по фактической системе.
| Что купить | Когда действительно нужно |
|---|---|
| Вытяжной вентилятор | Для отдельного канала, где механическая вытяжка предусмотрена и допустима |
| Крепёж | Если подходящего крепежа нет в комплекте |
| Воздуховод | Если между вентилятором и каналом есть отдельная трасса |
| Соединители и переходники | Если элементы трассы нельзя соединить напрямую |
| Обратный клапан | Если он действительно нужен системе и не входит в вентилятор |
| Лента или совместимый герметизирующий материал | Если необходимо герметизировать стыки воздуховода |
| Переточная решётка | Если существующего притока через дверь недостаточно |
| Кабель и элементы управления | Только после проверки схемы подключения конкретной модели |
Частые ошибки при покупке комплекта
- Сразу ставить вентилятор вместо решётки в квартире. Сначала определите тип вентиляционной системы.
- Выбирать вентилятор только по диаметру. Нужно учитывать ещё расход и сопротивление трассы.
- Покупать модель большего диаметра и сильно заужать её переходником. Это не гарантирует увеличение расхода.
- Считать обратный клапан обязательным. Он нужен не каждой системе.
- Устанавливать два обратных клапана подряд. Лишнее сопротивление только ухудшит работу.
- Покупать длинный гибкий воздуховод для любого сложного участка. Сначала попробуйте сделать короткую гладкую трассу с минимальным числом поворотов.
- Выбирать таймер по принципу «есть три провода — значит подойдёт». Проверяйте электрическую схему вентилятора.
- Считать, что любой датчик влажности требует одинаковой проводки. Схемы моделей различаются.
- Выбирать потолочную модель только по типу подшипника. Смотрите разрешённую ориентацию в инструкции.
- Забывать о притоке воздуха. Без него вытяжной вентилятор не сможет обеспечить расчётный расход.
- Покупать дверную решётку, не проверив существующий зазор. Возможно, переток уже достаточен.
- Использовать крепёж для пустотелых оснований в бетоне. Выбирайте крепление под материал стены.
- Считать любой силикон запрещённым для вентиляции. Проверяйте совместимость материала со стыком и воздуховодом.
- Использовать обычный вентилятор вместо кухонной вытяжки над плитой. Эти устройства решают разные задачи.
- Игнорировать IP и место монтажа в ванной. Проверяйте требования конкретной модели.
Чек-лист перед походом в магазин
- Понятно, общедомовая это вентиляция или отдельный канал.
- Проверена допустимость установки механического вентилятора.
- Измерен размер вентиляционного отверстия.
- Измерена доступная монтажная глубина.
- Известна длина отдельной трассы, если она есть.
- Посчитаны основные повороты и переходы.
- Понятно, хватает ли перетока воздуха через дверь.
- Выбран подходящий способ управления.
- Проверена электрическая схема модели.
- Проверена степень влагозащиты.
- Проверено допустимое положение монтажа.
- Проверена комплектация вентилятора.
- Решено, нужен ли отдельный обратный клапан.
- Определён материал стены или потолка для крепления.
- Если есть воздуховод, подобраны совместимые соединительные элементы.
FAQ — Ответы на вопросы
1. Можно ли просто заменить вентиляционную решётку квартиры на вентилятор?
Не следует считать это автоматически допустимым. Если отверстие относится к общедомовой вентиляционной системе многоквартирного дома, сначала нужно определить требования к этой системе и допустимость механического устройства.
2. Нужно ли покупать обратный клапан вместе с вентилятором?
Не всегда. Сначала проверьте, встроен ли он в модель и нужна ли системе защита от обратного потока. Лишний клапан создаёт дополнительное сопротивление.
3. Нужен ли воздуховод, если вентилятор ставится прямо в отверстие?
Если вентилятор нормально соединяется непосредственно с отдельным каналом, дополнительный воздуховод может не понадобиться.
4. Какой воздуховод лучше при удалённой шахте?
Стремитесь к максимально короткой и прямой гладкой трассе. Жёсткий воздуховод предпочтителен там, где его можно нормально разместить. Гибкий используют при необходимости обхода препятствий.
5. Для вентилятора с таймером обязательно нужен третий провод?
Не для всех моделей. Электрические схемы отличаются, поэтому сначала откройте инструкцию выбранного вентилятора.
6. Датчик влажности обязательно требует отдельного управляющего провода?
Нет универсального правила. Некоторые модели работают автоматически по своей схеме подключения. Проверяйте руководство конкретного устройства.
7. Какая модель подходит для потолка?
Та, для которой производитель прямо разрешает потолочный монтаж. Не определяйте это только по типу подшипника.
8. Нужна ли обязательно решётка в двери ванной?
Нужен достаточный переток воздуха, но не обязательно именно решётка. Иногда его обеспечивает подходящий зазор под дверью.
9. Можно ли подключить вытяжной вентилятор к выключателю света?
Некоторые модели допускают такой способ управления, другие используют иную схему. Ориентируйтесь на инструкцию конкретного вентилятора и существующую электропроводку.
10. Можно ли поставить D125 вместо D100 через переходник?
Переход технически возможен, но более крупный вентилятор не гарантирует больший расход через узкую трассу. Заужение создаёт дополнительное сопротивление и способно увеличить шум.
11. Обычный вытяжной вентилятор подходит для кухни?
Он может использоваться для общеобменной вентиляции, если это допускает конкретная система и модель. Но обычный бытовой вентилятор не заменяет вытяжку над плитой, рассчитанную на жир и горячий загрязнённый воздух.
12. Что важнее всего проверить перед покупкой?
Тип вентиляционной системы, допустимость механической вытяжки, присоединительный размер, сопротивление трассы, наличие притока, влагозащиту и электрическую схему выбранной модели.
Итог
Комплект для установки вытяжного вентилятора нельзя собирать по универсальному списку «вентилятор + клапан + гофра + три провода».
Сначала определите саму вентиляционную систему. Если речь идёт об общедомовой вентиляции многоквартирного дома, установка дополнительного бытового вентилятора требует отдельной проверки и не должна восприниматься как обычная замена решётки.
Для отдельного индивидуального канала начните с размеров, длины трассы, поворотов, требуемого расхода и притока воздуха. Затем выберите вентилятор и только после этого докупайте действительно нужные элементы: воздуховод, переходы, клапан, крепёж или переточную решётку.
Таймер, гигростат и потолочный монтаж всегда проверяйте по инструкции конкретной модели. Это надёжнее, чем выбирать проводку по количеству функций, а монтажное положение — по типу подшипника.
Такой подход помогает купить всё за один поход и одновременно не набрать комплектующих, которые ухудшат работу вентиляции или вообще не понадобятся.
