Чтобы собрать канал от кухонной вытяжки без лишних покупок, недостаточно выбрать только трубу. Нужно заранее знать размер выходного патрубка вытяжки, допустимый материал и минимальное сечение канала, длину трассы, количество поворотов, тип конечного выхода и способ крепления. После этого подбирают совместимые прямые участки, фасонные детали, крепёж и материалы для герметизации.
Краткий ответ: для сборки обычно нужны воздуховоды, фасонные элементы для поворотов, переходы при изменении формы канала, крепёж, материал для герметизации и подходящий конечный элемент. Обратный клапан добавляют только тогда, когда он нужен по схеме и ещё не предусмотрен вытяжкой или конечным элементом. Диаметр и материал нельзя выбирать только по наличию деталей в магазине — сначала проверьте инструкцию конкретной вытяжки.
Важно для квартиры: если речь идёт о многоквартирном доме, не подключайте вытяжку с вентилятором к общедомовой вентиляционной системе только потому, что рядом расположена вентиляционная решётка. Сначала проверьте предусмотренную проектом схему вентиляции дома. Для частного дома или отдельного индивидуального вытяжного канала трассу проектируют по требованиям конкретной вытяжки.
Как выбрать комплект для воздуховода за 2 минуты
- Найдите инструкцию вытяжки. Узнайте размер выходного патрубка, минимально допустимое сечение, требования к материалу и максимально допустимой трассе.
- Определите конечную точку. В частном доме это может быть отдельный выход наружу. В квартире сначала проверьте допустимую схему вентиляции.
- Нарисуйте трассу. Отметьте все прямые участки, повороты и переходы.
- Не уменьшайте сечение без необходимости. Чем сильнее заужение, тем выше сопротивление и шум.
- Минимизируйте повороты. Трасса должна быть по возможности короткой и прямой.
- Подбирайте все элементы одной совместимой системы. Проверяйте присоединительные размеры каждой детали.

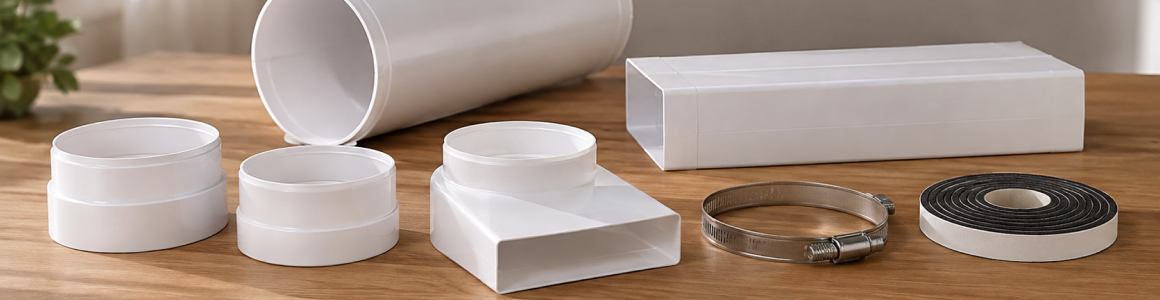

Что купить для сборки вентиляционного канала: полный список
| Элемент | Когда нужен | Что проверить |
|---|---|---|
| Прямые воздуховоды | Для основной трассы | Размер, материал, длину и требования вытяжки |
| Соединители | Если конструкция конкретной системы требует отдельной муфты между элементами | Тип присоединения и размеры |
| Колена | При изменении направления | Угол, размер и возможность сделать более плавную трассу |
| Переход круглый–плоский | При смене формы канала | Чтобы итоговое сечение не оказалось слишком маленьким |
| Переход между диаметрами | Только если изменение размера допустимо | Инструкцию вытяжки и потери производительности |
| Крепёж | Для фиксации трассы | Совместимость с размером и материалом канала |
| Материал для герметизации | Если он требуется системой соединения | Совместимость с материалом воздуховода и инструкцией производителя |
| Обратный клапан | Если предусмотрен схемой и его ещё нет | Не установлен ли клапан уже в вытяжке или конечном элементе |
| Конечный элемент | В зависимости от способа завершения трассы | Тип выхода и присоединительный размер |
Как рассчитать количество деталей для воздуховода перед покупкой
Сначала нарисуйте схему трассы. Не обязательно делать профессиональный чертёж — достаточно понятного эскиза с размерами.
Отметьте:
- выходной патрубок вытяжки;
- длину каждого прямого участка;
- каждый поворот;
- каждую смену формы или размера;
- конечную точку трассы;
- места крепления.
Затем пройдите трассу от начала до конца и выпишите детали по порядку.
Не используйте универсальное правило «один стык — одна муфта»: у некоторых систем труба, колено и переход соединяются непосредственно друг с другом и отдельная муфта не нужна.
Как подобрать диаметр и сечение воздуховода
Первый ориентир — инструкция конкретной вытяжки.
Если выход вытяжки рассчитан, например, на крупный круглый канал, сильное уменьшение сечения ухудшит условия работы вентилятора.
Не сравнивайте круглый и прямоугольный канал только по одной стороне. Нужно учитывать площадь сечения.
| Размер | Приблизительная площадь сечения | Комментарий |
|---|---|---|
| D100 | 79 см² | Близок по площади к плоскому 60×120 |
| 60×120 | 72 см² | Не является аналогом D150 |
| D125 | 123 см² | Требует заметно большего плоского сечения |
| D150 | 177 см² | Переход на 60×120 означает сильное заужение |
Поэтому если у вытяжки D150, не выбирайте 60×120 только потому, что такой короб проще спрятать за шкафами. Сначала найдите плоскую систему достаточного сечения либо сохраните круглый канал.
Круглый или плоский воздуховод: что лучше для кухни
Круглый канал
Часто удобен с точки зрения аэродинамики и позволяет избежать лишней смены формы, если вытяжка уже имеет круглый патрубок.
Плюсы:
- простая трасса при круглом выходе вытяжки;
- широкий выбор фасонных элементов;
- при сопоставимом сечении обычно хорошие условия для движения воздуха.
Минус: сложнее спрятать в небольшом зазоре над шкафами или под потолком.
Плоский канал
Полезен там, где главная задача — уменьшить высоту трассы.
Плюсы:
- удобно размещать за мебелью и под потолком;
- компактнее по одной из сторон.
Что важно:
- не уменьшать проходное сечение ниже допустимого;
- не делать лишние переходы круглый–плоский–круглый;
- учитывать сопротивление длинной трассы и поворотов.
Поэтому правильный вопрос — не «круглый или плоский лучше вообще», а «какой канал позволит сохранить необходимое сечение и сделать трассу короче и прямее».
Как перейти с круглого канала на плоский без сильного заужения
Переход выбирают одновременно по двум размерам: диаметру круглого патрубка и сечению плоского канала.
Например, плоский канал 60×120 по площади близок к круглому каналу около D100, но значительно меньше D125 и особенно D150.
Алгоритм:
- Посмотрите диаметр выхода вытяжки.
- Проверьте минимальное сечение в инструкции.
- Выберите плоскую систему с достаточной площадью прохода.
- Найдите совместимый переход.
- Не добавляйте одновременно резкое уменьшение сечения и резкий поворот, если трассу можно сделать плавнее.
Переходник не обязательно должен быть угловым. Тип детали определяется геометрией вашей трассы.
Сколько поворотов можно делать и как они влияют на работу вытяжки
Универсального допустимого количества поворотов для всех вытяжек нет. Максимальную трассу и поправки на фасонные элементы проверяют по инструкции конкретной модели.
Общее правило:
- чем короче трасса, тем лучше;
- чем меньше поворотов, тем лучше;
- резкие изменения направления создают дополнительные потери;
- если поворот необходим, предпочтительна максимально плавная геометрия, которую позволяет выбранная система.
Не покупайте дополнительные колена «на всякий случай» и не стройте зигзагообразную трассу только ради того, чтобы спрятать канал.
Какой материал воздуховода использовать для кухонной вытяжки
Не существует правила, по которому любой элемент из общего раздела вентиляции автоматически подходит к любой вытяжке.
Проверьте инструкцию оборудования. Производитель может устанавливать требования к:
- материалу;
- диаметру;
- типу гибкого или жёсткого канала;
- максимальной длине;
- пожарной безопасности.
Если инструкция допускает несколько вариантов, для меньшего сопротивления обычно удобнее гладкий жёсткий канал.
Какой крепёж нужен, чтобы канал не провисал
Для круглых и плоских каналов используются соответствующие держатели, скобы, хомуты и другие элементы системы.
Количество креплений определяйте не по универсальному числу метров, а по:
- жёсткости воздуховода;
- размеру;
- массе;
- расположению стыков;
- поворотам;
- рекомендациям производителя крепёжной системы.
После монтажа канал не должен провисать, раскачиваться и передавать заметную нагрузку на патрубок вытяжки или соединения.

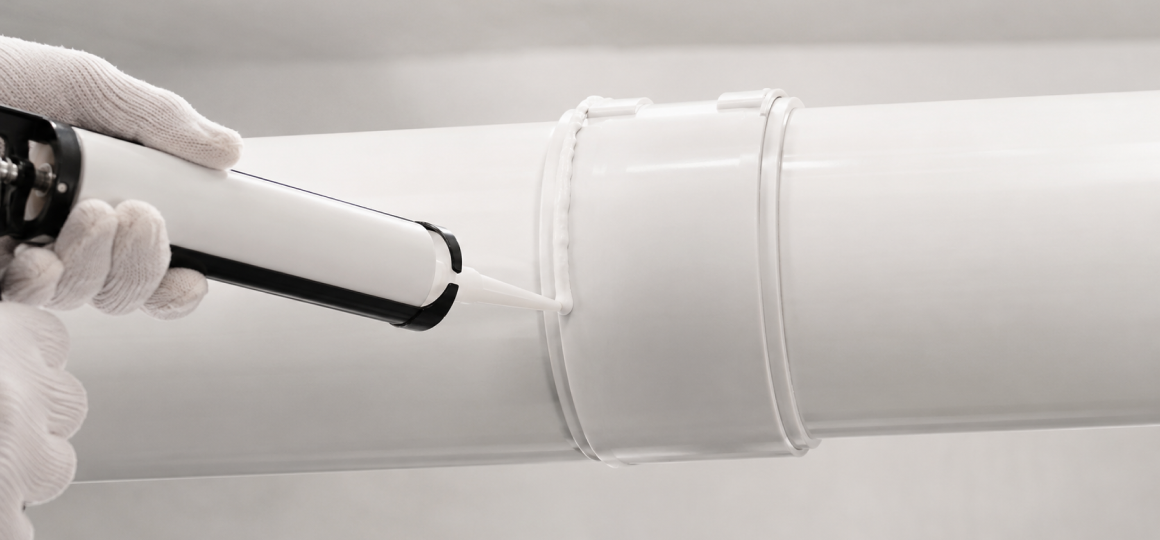

Чем герметизировать стыки вентиляционного канала
Материал для герметизации должен быть совместим с воздуховодом и соответствовать инструкции системы.
Для металлических вентиляционных трасс часто применяется специальная алюминиевая фольгированная лента. Для других систем используйте предусмотренные производителем уплотнения или совместимый герметик.
Не используйте обычную бытовую изоленту как основной долговечный способ герметизации.
Монтажная пена также не заменяет нормальное соединение воздуховодов. Её возможное применение вокруг строительного проёма — отдельная задача и не является способом герметизировать стык двух вентиляционных деталей.
Когда нужен обратный клапан
Обратный клапан закрывает канал при выключенной вытяжке и помогает препятствовать обратному движению воздуха.
Но перед покупкой проверьте:
- есть ли клапан в самой вытяжке;
- есть ли он в конечном элементе;
- требуется ли отдельный клапан по инструкции;
- не создаст ли второй клапан лишнее сопротивление.
Поэтому обратный клапан — не автоматическая позиция в каждом списке покупок.
Что важно учесть при монтаже вытяжки в квартире
Не путайте штатную вентиляцию кухни и кухонную вытяжку с собственным вентилятором.
В многоквартирном доме нельзя считать общедомовой вентиляционный канал свободной точкой для подключения любого дополнительного вентилятора.
Перед монтажом:
- уточните схему вентиляции вашего дома;
- не перекрывайте предусмотренную вентиляцию кухни;
- не подключайте моторную вытяжку к общедомовой системе без допустимого проектного решения;
- при наличии газового оборудования отдельно учитывайте требования к воздухообмену и инструкции газового оборудования;
- если допустимого вытяжного канала нет, рассмотрите режим рециркуляции вытяжки, если модель его поддерживает.
Какой комплект воздуховодов нужен вам?
Выберите основной сценарий.
Собирайте трассу без лишних переходов
Проверьте требуемый материал в инструкции вытяжки, затем подберите канал того же допустимого сечения, нужные фасонные детали, крепёж и материал для герметизации.
Смотреть воздуховоды и комплектующиеСначала рассчитайте необходимое плоское сечение
Не выбирайте переход только потому, что совпал один размер. Плоский канал должен сохранять достаточную площадь прохода относительно выхода вытяжки.
Смотреть воздуховоды и комплектующиеСначала проверьте допустимость подключения
Моторную кухонную вытяжку нельзя автоматически подключать к общедомовой вентиляционной системе. Уточните проектную схему вентиляции дома и допустимый способ монтажа.
Смотреть вентиляционные комплектующиеТипичные ошибки при сборке воздуховода
- Сразу покупать трубу без схемы. Сначала измерьте трассу и составьте список.
- Подключать вытяжку к общей вентшахте квартиры без проверки допустимости.
- Сильно уменьшать сечение. Например, переводить D150 в 60×120 только ради компактности.
- Выбирать материал канала без инструкции вытяжки.
- Делать лишние переходы и повороты.
- Считать, что каждый стык обязательно требует отдельной муфты.
- Устанавливать второй обратный клапан, не проверив существующий.
- Использовать обычную бытовую изоленту для постоянной герметизации.
- Герметизировать соединения монтажной пеной.
- Подбирать крепления по универсальному шагу, не учитывая конкретную систему.
- Добавлять отдельный вентилятор для «усиления тяги» без расчёта.
- Не проверять комплект вытяжки перед покупкой дополнительных деталей.
Чек-лист перед походом в магазин
- Есть инструкция вытяжки.
- Записан диаметр или размер выходного патрубка.
- Проверен допустимый материал воздуховода.
- Проверено минимальное допустимое сечение.
- Нарисована схема трассы.
- Измерены все прямые участки.
- Посчитаны реальные повороты.
- Понятно, где требуется переход формы.
- Проверено, не уменьшает ли переход сечение слишком сильно.
- Проверено, какие соединители действительно нужны.
- Подобран крепёж для конкретной системы.
- Выбран совместимый способ герметизации.
- Проверено наличие обратного клапана в комплекте.
- Определён конечный элемент трассы.
- Для квартиры проверена допустимость выбранной схемы подключения.
FAQ — Ответы на вопросы
1. Кроме трубы что ещё нужно для вентиляционного канала?
Обычно нужны фасонные детали для поворотов и переходов, крепёж, материал для герметизации и конечный элемент. Соединители и обратный клапан добавляют только там, где они действительно требуются конструкцией системы.
2. Какой диаметр воздуховода выбрать для вытяжки?
Используйте размер, указанный производителем вытяжки. По возможности не уменьшайте выходное сечение трассы.
3. Можно ли D150 перевести в плоский 60×120?
Такой переход сильно уменьшает площадь сечения: примерно со 177 до 72 см². Без прямого разрешения производителя вытяжки такое заужение лучше не использовать.
4. Что лучше — круглый или плоский воздуховод?
Выбирайте вариант, который позволяет сохранить требуемое сечение и сделать трассу короткой и с минимальным количеством поворотов. Круглый канал часто удобнее аэродинамически, плоский — при дефиците места.
5. Можно ли использовать гофру?
Смотрите инструкцию вытяжки. Если она допускается, учитывайте, что рифлёная поверхность создаёт больше сопротивления, чем гладкий жёсткий канал.
6. Сколько поворотов можно сделать?
Универсального числа нет. Делайте только необходимые повороты и проверяйте ограничения по длине трассы в инструкции конкретной вытяжки.
7. Как часто крепить воздуховод?
Используйте рекомендации производителя выбранной системы крепления. Главное, чтобы канал не провисал и не нагружал соединения.
8. Чем герметизировать соединения?
Используйте материал, рекомендованный для выбранного воздуховода. Для металлических трасс часто используют специальную алюминиевую вентиляционную ленту. Обычная изолента и монтажная пена не должны заменять нормальную герметизацию стыка.
9. Всегда ли нужен обратный клапан?
Нет. Сначала проверьте, установлен ли он в самой вытяжке или конечном элементе. Дополнительный клапан используют только тогда, когда это требуется схемой.
10. Можно ли подключить вытяжку к вентиляционной решётке в квартире?
Не автоматически. В многоквартирном доме сначала необходимо проверить предусмотренную проектом схему вентиляции и допустимость подключения дополнительного устройства с вентилятором к системе здания.
Итог
Сборку вентиляционной трассы начинайте не с покупки трубы, а с инструкции вытяжки и схемы. Запишите размер выходного патрубка, допустимый материал и сечение, нарисуйте прямые участки и повороты, после чего подберите совместимые элементы одной системы.
Старайтесь сохранить исходное сечение, сократить длину и число поворотов. Не переводите крупный D150 в небольшой плоский 60×120 только ради того, чтобы спрятать короб.
Для квартиры отдельно проверьте допустимость схемы подключения: штатная общедомовая вентиляция и кухонная вытяжка с собственным вентилятором — не одно и то же.
