Короткий ответ
Для закрытой системы отопления перед первым запуском котла должны быть предусмотрены четыре основные функции: защита от избыточного давления, контроль давления, удаление воздуха и компенсация расширения теплоносителя. Обычно за них отвечают предохранительный клапан, манометр, автоматический воздухоотводчик и расширительный бак.
Для системы с принудительной циркуляцией также нужен циркуляционный насос. Запорную и обратную арматуру, фильтрацию, соединительные элементы и электрическую защиту подбирают уже по схеме конкретной системы.
При этом часть оборудования может быть встроена в котёл. Поэтому правильная последовательность такая:
проверить комплектацию котла → сверить её с монтажной схемой → определить недостающие элементы → только после этого собирать комплект.

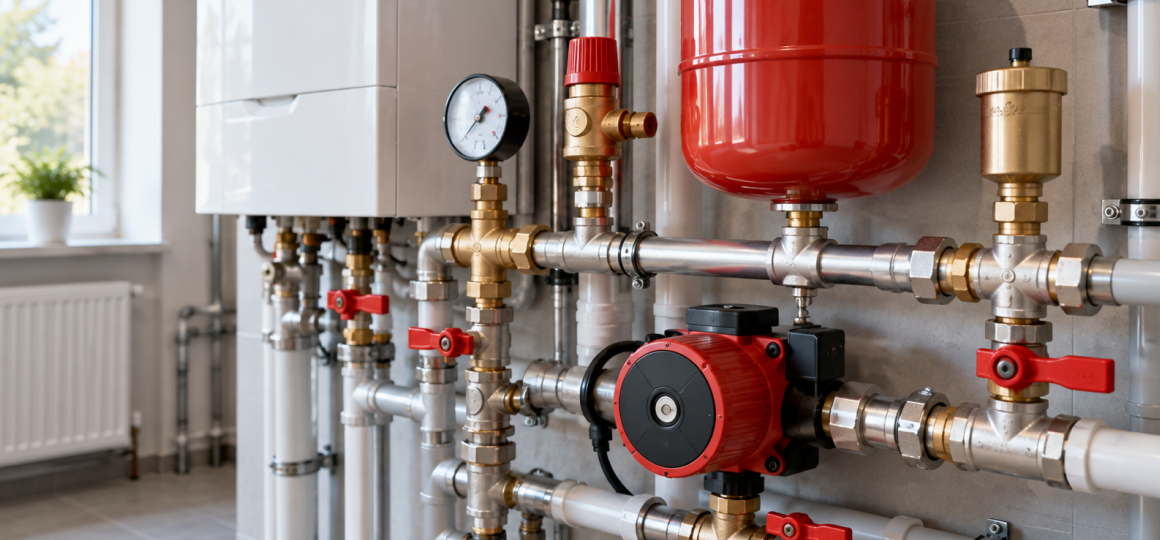

Что проверить в первую очередь
| Элемент | Что должно быть предусмотрено | Что проверить перед запуском |
|---|---|---|
| Предохранительный клапан | Защита закрытой системы от чрезмерного роста давления | Есть ли клапан в котле или внешнем узле и соответствует ли он требованиям производителя |
| Манометр | Возможность контролировать давление | Есть ли встроенный прибор или предусмотрен отдельный |
| Автоматический воздухоотводчик | Удаление воздуха из предусмотренных точек системы | Где организован выпуск воздуха и исправны ли соответствующие элементы |
| Расширительный бак | Компенсация изменения объёма теплоносителя при нагреве | Есть ли встроенный бак и достаточно ли его объёма |
| Циркуляционный насос | Движение теплоносителя в системе с принудительной циркуляцией | Встроен ли насос и подходят ли его характеристики системе |
| Электрическая защита | Защита питающей линии энергозависимого оборудования | Соответствуют ли кабель, схема подключения и защитные аппараты требованиям оборудования |
Главное правило: не покупать универсальный комплект «на всякий случай». Состав обвязки определяют по конкретному котлу и схеме отопления.
Какую задачу решаем
Перед первым запуском проверяют не только сам котёл, но и систему, к которой он подключён. Неправильная обвязка может привести к росту давления, воздушным пробкам, нарушению циркуляции, протечкам или некорректной работе оборудования.
До запуска нужно определить:
- какие защитные устройства уже встроены в котёл;
- как система защищена от избыточного давления;
- как контролируется давление;
- где удаляется воздух;
- чем компенсируется расширение теплоносителя;
- как организована циркуляция;
- какая арматура нужна по монтажной схеме;
- совместимы ли трубы, фитинги и соединения;
- чем должны герметизироваться резьбовые соединения;
- какой теплоноситель разрешён производителем;
- какие требования установлены к электропитанию;
- какие дополнительные условия необходимо выполнить для газового оборудования.
В типичной закрытой системе предохранительный клапан, манометр и автоматический воздухоотводчик могут объединяться в группу безопасности. Расширительный бак выполняет другую функцию и не заменяет группу безопасности.
Когда нужны эти элементы
Проверять защиту, обвязку и совместимость компонентов необходимо:
- при монтаже новой системы отопления;
- при установке нового котла;
- при замене старого котла;
- после существенной переделки трубопроводов или отопительных контуров;
- перед первым запуском после монтажа;
- после длительного простоя системы;
- при смене типа теплоносителя;
- после добавления радиаторов, тёплого пола или других контуров, если это изменило параметры системы.
Для газового котла дополнительно проверяют предусмотренные проектом газоснабжение, вентиляцию и дымоудаление. Работы с газовой частью и первый запуск должны выполняться в соответствии с требованиями производителя и действующими правилами квалифицированными специалистами.
Как выбрать
Защитные элементы и обвязку нельзя подбирать только по диаметру резьбы. Нужно учитывать параметры котла и всей отопительной системы.
| Критерий | На что смотреть | Почему это важно |
|---|---|---|
| Комплектация котла | Встроенные клапан, манометр, воздухоотводчик, насос и расширительный бак | Позволяет не покупать оборудование, которое уже предусмотрено конструкцией |
| Схема системы | Закрытая система, количество контуров, радиаторы, тёплый пол, коллекторы | От схемы зависит состав обвязки |
| Рабочее давление | Допуски котла, труб, клапанов и арматуры | Компоненты должны соответствовать рабочему режиму |
| Предохранительный клапан | Давление срабатывания и требования производителя | Выбор только по диаметру подключения недостаточен |
| Расширительный бак | Объём системы, теплоноситель, температурный режим, наличие встроенного бака | Недостаточный объём не обеспечивает нормальную компенсацию расширения |
| Циркуляция | Протяжённость и конфигурация контуров, характеристики насоса | Насос должен обеспечивать требуемую циркуляцию |
| Теплоноситель | Допуск производителя и совместимость с материалами системы | Не каждый незамерзающий состав подходит конкретному котлу |
| Соединения | Диаметр, резьба, материал, давление и температура | Несовместимые элементы повышают риск протечек и проблем при монтаже |
| Электропитание | Напряжение, количество фаз, кабель, защитные аппараты | Электрическую часть подбирают как единую линию, а не по одному параметру |
| Газовая часть | Проект, вентиляция, дымоудаление, способ подключения | Ошибки здесь связаны с повышенным риском и требуют квалифицированной работы |
Важно: если используется внешняя группа безопасности, положение предохранительного клапана и запорной арматуры должно соответствовать монтажной схеме. Нельзя произвольно создавать возможность отсечь защищаемый участок от предохранительного устройства.
Какие варианты бывают
| Вариант | Когда подходит | Что проверить |
|---|---|---|
| Защитные элементы встроены в котёл | Производитель уже предусмотрел необходимые устройства | Фактическую комплектацию конкретной модели |
| Внешняя группа безопасности | Необходимые элементы не встроены и внешняя группа предусмотрена схемой | Давление, температуру, присоединение и место установки |
| Клапан, манометр и воздухоотводчик устанавливаются отдельно | Схема предусматривает раздельное размещение | Параметры и место установки каждого элемента |
| Встроенный расширительный бак | Его объёма достаточно для конкретной системы | Объём и предварительное давление |
| Дополнительный расширительный бак | Встроенного бака нет или его недостаточно | Требуемый объём и параметры системы |
| Встроенный циркуляционный насос | Его характеристик достаточно | Напор, производительность и режим работы |
| Отдельный циркуляционный насос | Насоса нет либо система требует другого гидравлического решения | Производительность, напор, монтажную длину и присоединения |
Для сборки гидравлической части удобно сначала определить схему, а затем подобрать совместимые компоненты в разделе Трубопровод.
Газовый котёл
Для газового котла проверки гидравлической части недостаточно. Перед запуском должны соответствовать проекту и требованиям оборудования:
- газовая линия;
- вентиляция помещения;
- система дымоудаления;
- электропитание энергозависимой автоматики;
- гидравлическая обвязка;
- положение предусмотренной арматуры.
Самостоятельно менять проектную схему газоснабжения или выполнять первый запуск без необходимой квалификации не следует.
Электрический котёл
Для электрического котла кроме гидравлической части проверяют:
- однофазную или трёхфазную схему подключения;
- напряжение питания;
- параметры кабеля;

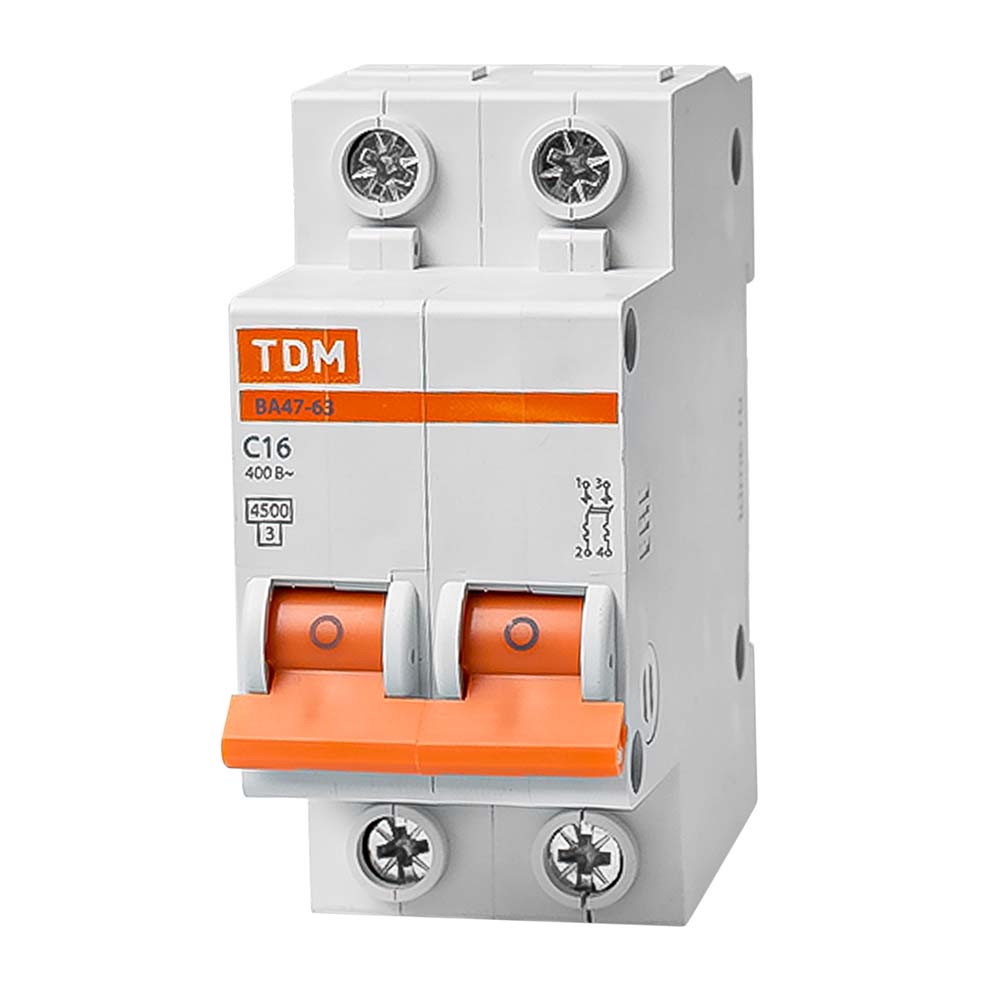

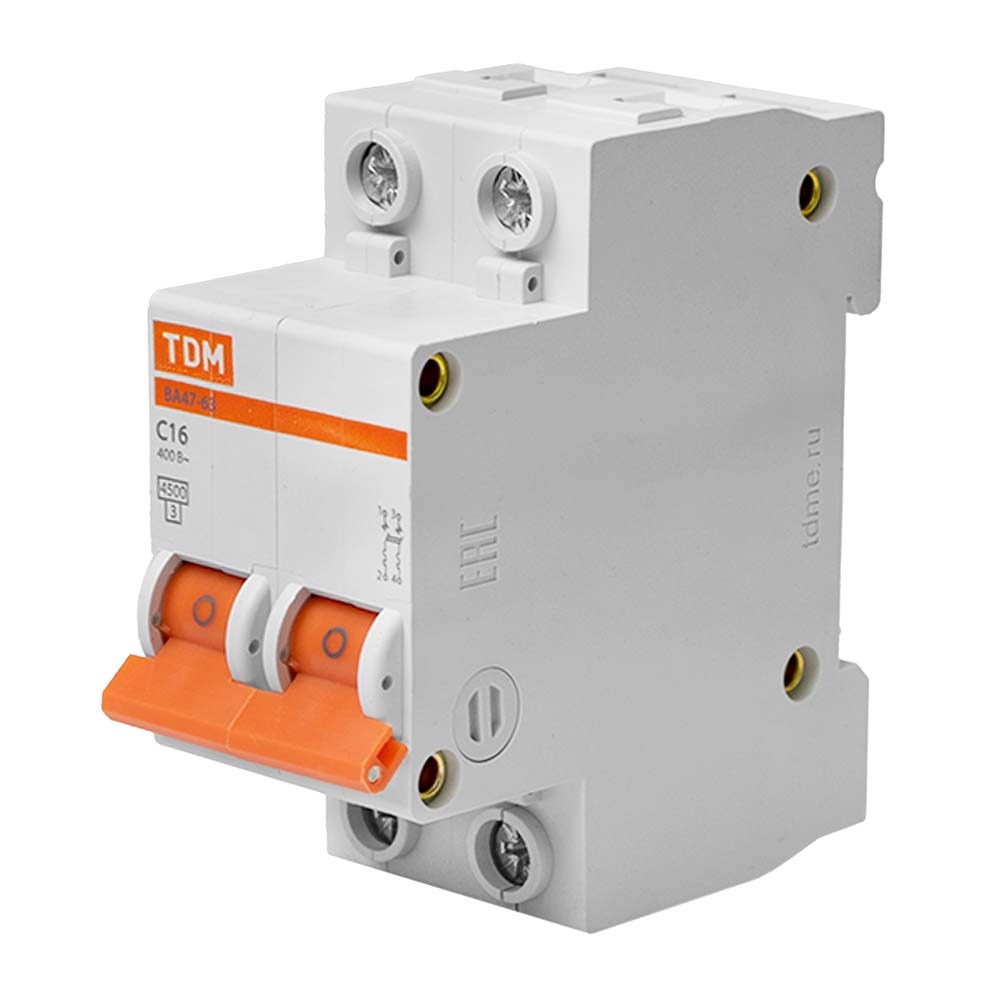

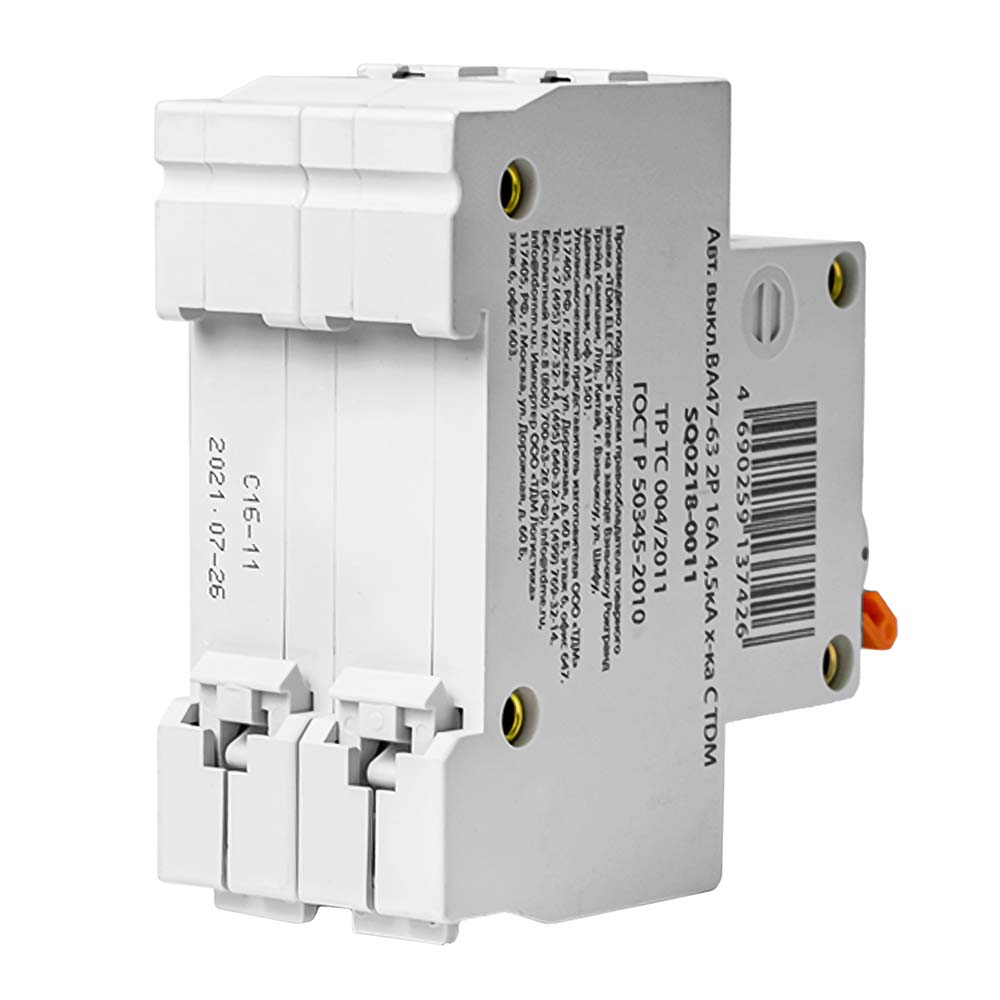

- автоматический выключатель;
- дифференциальную защиту, если она предусмотрена схемой;
- защитное заземление;
- требования производителя к электроснабжению.
Автоматический выключатель, УЗО или дифавтомат, реле контроля напряжения и стабилизатор выполняют разные задачи и не заменяют друг друга автоматически.
Что выбрать для квартиры, дома или дачи в Ульяновской области
Для Ульяновска и Ульяновской области особенно важно учитывать режим эксплуатации объекта. Постоянно отапливаемый дом и дача, которая зимой может оставаться без отопления, требуют разного подхода к теплоносителю и защите системы от замерзания.
| Сценарий | Что учитывать | Что проверить перед запуском | Куда перейти |
|---|---|---|---|
| Квартира в Ульяновске с автономным отоплением | Существующую схему и допустимое оборудование | Комплектацию котла, давление, удаление воздуха, радиаторный контур | Радиаторы отопления |
| Частный дом | Несколько контуров, объём теплоносителя, протяжённость труб | Расширительный бак, циркуляцию и гидравлическую схему | Насосное оборудование |
| Дача или сезонный дом | Возможность промерзания в отсутствие владельцев | Допустимый теплоноситель, состояние труб и режим консервации | Трубы |
| Запуск после летнего простоя | Состояние системы после длительного перерыва | Давление, воздух, протечки, положение арматуры и электропитание | Щитовое оборудование |
Для сезонного дома нельзя выбирать незамерзающий теплоноситель только по минимальной температуре на упаковке. Сначала проверяют, разрешён ли состав производителем котла и совместим ли он с материалами системы.
Бренды, представленные в гипермаркете Сарай
В гипермаркете «Сарай» представлены газовые и электрические отопительные котлы разных брендов. Сравнивать их лучше не только по марке, но и по типу котла, мощности, способу установки и фактической комплектации конкретной модели.
| Бренд | Чем выделяется | Положительные стороны |
|---|---|---|
| Baxi | Представлены газовые настенные решения, в том числе модели со встроенными элементами гидравлической части | Можно подобрать компактный котёл, у которого часть необходимого оборудования уже предусмотрена конструкцией |
| Navien | Представлены настенные газовые двухконтурные модели | В одном оборудовании можно совместить отопление и приготовление горячей воды; у отдельных моделей предусмотрена развитая встроенная комплектация |
| Очаг | Представлены напольные газовые котлы, включая одноконтурные модели | Подходящий вариант, когда для системы нужен именно напольный газовый котёл |
| Thermex | Представлены электрические модели с разным уровнем оснащения и управления | Можно выбрать как более простое, так и более функциональное решение |
| СЭВИ | Электрические котлы с понятным управлением; у отдельных моделей предусмотрена ступенчатая регулировка мощности | Удобно подбирать модель по требуемой мощности и необходимой комплектации |
| ЭВАН | Представлены компактные электрические котлы разной мощности | Есть варианты для отопительных систем с разной требуемой производительностью |
Важно: наличие насоса, расширительного бака, группы безопасности, автоматики и других функций нужно проверять у конкретной модели. Особенности одной модели нельзя автоматически переносить на всю линейку бренда.
Что купить вместе, чтобы решить задачу полностью
Не нужно покупать все позиции из списка одновременно. Сначала проверьте инструкцию и комплектацию котла, затем отметьте только те элементы, которых не хватает по вашей схеме.
| Что понадобится | Зачем нужно | Куда перейти |
|---|---|---|
| Отопительные котлы | Основной источник тепла; его конструкция определяет дальнейшую схему подключения | Выбрать тип и параметры котла |
| Газовые котлы | Для систем, где проектом предусмотрено газовое отопление | Сравнить газовые модели |
| Электрические котлы | Для систем с электрическим источником тепла | Сравнить электрические модели |
| Аксессуары для котлов и отопителей | Для комплектации котельного узла недостающими элементами | Проверить необходимые комплектующие |
| Баки расширительные и гидроаккумуляторы | Для компенсации изменения объёма теплоносителя, если встроенного бака нет или его недостаточно | Подобрать подходящий бак |
| Циркуляционные насосы для отопления | Для организации принудительной циркуляции, когда отдельный насос нужен по схеме | Подобрать насос по параметрам системы |
| Запорная арматура | Для перекрытия предусмотренных участков при обслуживании | Подобрать совместимые краны и арматуру |
| Обратные клапаны | Для предотвращения обратного движения теплоносителя там, где это требуется схемой | Выбрать клапан по параметрам подключения |
| Фитинги | Для соединения труб, арматуры и оборудования | Подобрать совместимые соединительные элементы |
| Уплотнители резьбовых соединений | Для герметизации подходящих резьбовых соединений | Выбрать материал под тип соединения |
| Теплоносители для систем отопления | Для заполнения системы разрешённой производителем жидкостью | Подобрать состав под оборудование и режим эксплуатации |
| Комплектующие для радиаторов | Для подключения и оснащения радиаторного контура | Подобрать необходимые элементы подключения |
| Автоматические выключатели | Для защиты электрической линии от перегрузки и короткого замыкания | Подобрать аппарат по расчёту линии |
| Трансформаторы тока, стабилизаторы напряжения | Для задач, связанных с параметрами электросети, если такое оборудование действительно требуется | Проверить совместимость и назначение |
| Коллекторы | Для систем с распределением теплоносителя по нескольким контурам | Подобрать коллектор под схему системы |
Оптимальная последовательность комплектации:
котёл → отсутствующие элементы безопасности → расширительный бак → циркуляция → трубы и арматура → соединения → теплоноситель → электрическая часть.
Частые ошибки при выборе и покупке
- Покупают внешнюю группу безопасности до проверки котла. Часть необходимых устройств уже может быть встроена в конкретную модель.
- Считают расширительный бак частью группы безопасности. Он решает отдельную задачу — компенсирует увеличение объёма теплоносителя при нагреве.
- Выбирают предохранительный клапан только по резьбе. Нужно учитывать давление срабатывания и требования оборудования.
- Подбирают расширительный бак только по площади дома. Для выбора важны объём системы, тип теплоносителя, температуры и параметры давления.
- Не проверяют параметры расширительного бака перед заполнением системы. Его состояние и настройка должны соответствовать расчёту и документации оборудования.
- Оставляют воздух в системе. Перед запуском предусмотренные точки необходимо развоздушить.
- Устанавливают запорную арматуру без учёта расположения защитного клапана. Возможность перекрытия не должна нарушать предусмотренную производителем схему защиты.
- Используют незамерзающий теплоноситель без проверки допуска. Минимальная температура применения — не единственный критерий. Важна совместимость с котлом и системой.
- Выбирают автоматический выключатель только по мощности котла. Защитный аппарат подбирают с учётом характеристик оборудования, кабеля и схемы линии.
- Самостоятельно изменяют газовую схему. Работы с газовым подключением и первый запуск должны выполняться квалифицированными специалистами с соблюдением установленных требований.
Маршрут покупки на Saray.ru
- Определите тип котла и схему отопления.
- Рассчитайте требуемую мощность оборудования.
- Выберите подходящую модель.
- Изучите её характеристики, комплектацию и инструкцию.
- Отметьте, какие защитные устройства уже встроены.
- Проверьте наличие и достаточность расширительного бака.
- Определите, нужен ли отдельный циркуляционный насос.
- Составьте список необходимой арматуры, фитингов и уплотнителей.
- Проверьте допустимый тип теплоносителя.
- Для электрического оборудования определите требования к питающей линии и защите.
- Для газового котла проверьте предусмотренные проектом вентиляцию, дымоудаление и газовое подключение.
- Сверьте итоговый комплект со схемой и только после этого оформляйте покупку.
Такой порядок помогает избежать двух противоположных ошибок: не купить необходимое оборудование и купить лишние элементы, которые уже встроены в котёл.
Чек-лист перед первым запуском
Перед запуском проверьте:
- определена схема системы отопления;
- изучена инструкция конкретного котла;
- проверена комплектация оборудования;
- предусмотрена защита от избыточного давления;
- есть возможность контролировать давление;
- организовано удаление воздуха;
- проверен расширительный бак;
- обеспечена необходимая циркуляция;
- трубы, фитинги и арматура совместимы;
- соединения проверены на герметичность;
- запорная арматура находится в положении, предусмотренном схемой запуска;
- выбран разрешённый теплоноситель;
- система заполнена и развоздушена;
- для электрического оборудования проверена питающая линия и защитные аппараты;
- для газового оборудования проверены предусмотренные проектом вентиляция и дымоудаление;
- первый запуск выполняется в соответствии с инструкцией производителя.
Частые вопросы
Какие элементы безопасности нужны для закрытой системы отопления?
Должны быть предусмотрены защита от избыточного давления, контроль давления, удаление воздуха и компенсация температурного расширения теплоносителя. Конкретные устройства могут быть встроены в котёл либо устанавливаться отдельно.
Что обычно входит в группу безопасности?
Для закрытой системы типовая группа безопасности объединяет предохранительный клапан, манометр и автоматический воздухоотводчик. Необходимость и параметры внешнего узла нужно сверять с документацией котла.
Расширительный бак входит в группу безопасности?
Нет. Расширительный бак выполняет отдельную функцию: компенсирует изменение объёма жидкости при изменении температуры.
Нужен ли дополнительный расширительный бак, если один уже установлен в котле?
Только если встроенного объёма недостаточно для конкретной системы. Решение принимают по параметрам отопительного контура, а не только по площади дома.
Нужен ли отдельный циркуляционный насос?
Не всегда. Если насос встроен в котёл и его характеристик достаточно, дополнительное оборудование не требуется. Для нескольких контуров или более сложной системы решение принимают с учётом гидравлической схемы.
Можно ли поставить более мощный предохранительный клапан «с запасом»?
Подбирать клапан произвольно нельзя. Его параметры должны соответствовать защищаемому оборудованию и требованиям производителя.
Можно ли залить любой антифриз для систем отопления?
Нет. Сначала необходимо проверить разрешённые производителем котла типы теплоносителя и совместимость жидкости с материалами системы.
Обязателен ли стабилизатор напряжения?
Не для каждого котла. Его необходимость зависит от требований оборудования и характеристик электросети. Стабилизатор не заменяет автоматический выключатель и другие предусмотренные защитные аппараты.
Что купить на Saray.ru, чтобы решить задачу полностью
Удобнее начинать не с отдельных деталей, а с трёх основных направлений каталога:
- Климат и отопление — котлы, теплоносители, радиаторы и другое отопительное оборудование;
- Водоснабжение — насосное оборудование, трубопровод, фитинги, арматура и коллекторы;
- Электрика — оборудование для предусмотренной электрической части системы.
Для дома или дачи в Ульяновске и Ульяновской области логика комплектации остаётся одной:
сначала котёл и его монтажная схема → затем недостающие элементы безопасности → расширение и циркуляция → арматура и соединения → теплоноситель → электрическая часть.
Это позволяет собрать совместимую систему и не дублировать оборудование, которое уже предусмотрено конструкцией котла.
Эксперт
Людмила Титова
Заведующий отделом «Инженерная сантехника» гипермаркета «Сарай».
Совет эксперта

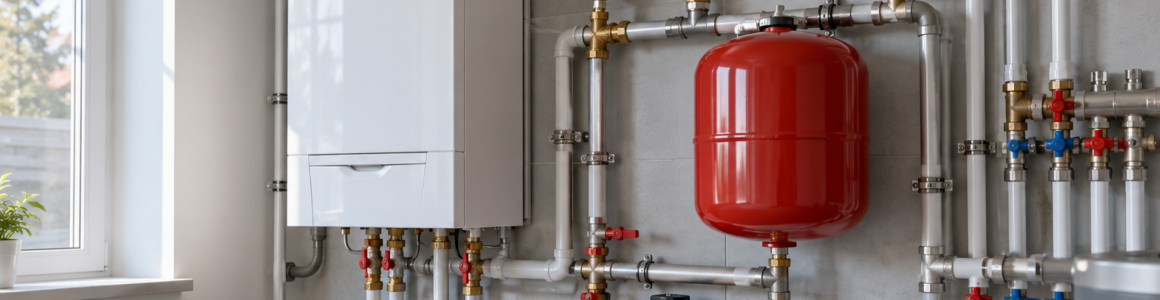

Перед первым запуском сначала откройте инструкцию конкретного котла и проверьте его комплектацию. Предохранительный клапан, манометр, воздухоотводчик, расширительный бак и циркуляционный насос у некоторых моделей уже предусмотрены конструкцией, поэтому покупать эти элементы заранее не стоит. После этого сопоставьте котёл со схемой отопления: проверьте достаточность расширительного бака, параметры циркуляции, совместимость арматуры и соединений, допустимый теплоноситель и положение запорных устройств. Для газового оборудования газовое подключение и первый запуск следует поручать квалифицированному специалисту.
